O sobreaquecimento de quadros industriais recentemente surge sem sinais. Um cheiro leve a plástico, uma porta quente ou um zumbi diferente merecem atenção imediata. Por que as caixas de distribuição elétrica industrial superaquecem? A resposta pode envolver carga excessiva, conexões frouxas, ventilação insuficiente ou falhas de manutenção. Também entram no jogo poeira acumulada, desequilíbrio entre fases e harmônicas geradas por variadores de velocidade. Cada causa deixa marcas próprias, mas algumas aparecem juntas.
Na prática, uma câmara termográfica pode revelar um terminal a 85 °C, mesmo quando o interruptor parece normal. O abertura inadequada de um borne aumenta a resistência e concentra calor num ponto pequeno. Cabos subdimensionados aquecem durante horas, principalmente em turnos contínuos. A temperatura ambiente também pesa, especialmente dentro de salas fechadas e sem circulação de ar. É um alerta. Este guia apresenta sete razões comuns para quadros industriais superaquecerem, com foco em diagnóstico seguro e prevenção verificável. Técnicos experientes devem comparar referências, histórico de carga e recomendações do fabricante. Uma inspeção isolada pode enganar. Às vezes, uma causa permanece escondida atrás de uma leitura aparentemente aceitável. Por isso, o diagnóstico deve considerar corrente, temperatura, torque das conexões, limpeza e estado dos componentes. Registos fotográficos ajudam a acompanhar a evolução. Intervenções elétricas excluídas profissionais, procedimentos documentados e equipamentos adequados. Relatos práticos são úteis, mas não substituem normas técnicas nem avaliações presenciais.
Quadros industriais podem superaquecer por sete razões recorrentes. A sobrecarga elétrica liderou os casos apresentados em inspeções técnicas. Motores adicionais, partidas frequentes e cargas não previstas elevam a corrente rapidamente. O dimensionamento inadequado agrava o problema. Barramentos, interruptores e cabos menores trabalham perto do limite térmico.
Há outros sinais importantes: ventilação bloqueada, fases desequilibradas, conexões frouxas, harmônicas e proteção mal selecionada. Uma conexão frouxa cria resistência e aquecimento como um pequeno ponto vermelho. A poeira também dificulta a dissipação de calor. Nem todo aquecimento indica falha grave, mas ignorá-lo será arriscado. Às vezes, nossa primeira leitura falha. Registros de corrente, temperatura e carga ajudam a confirmar a causa, não apenas o sintoma.
Dicas: meça as três fases com equipamento calibrado e compare os resultados. Verifique a abertura das conexões conforme a concepção técnica. Mantenha entradas e saídas de ar desobstruídas. Revise o quadro quando novas máquinas forem instaladas. Um termovisor pode revelar pontos quentes antes de uma parada inesperada. Nunca altere as proteções sem avaliar cabos, carga instalada e capacidade de curto-circuito. Avaliações periódicas, feitas por profissionais habilitados, tornam a manutenção mais confiável.
Conexões frouxas, oxidadas ou mal apertadas nos componentes internos
As conexões frouxas aumentam a resistência elétrica no ponto de contato. Esse pequeno obstáculo transforma energia em calor dentro do quadro. Terminais, barramentos e interruptores podem aquecer sem provocar falhas imediatas. O cheiro de plástico aquecido costuma aparecer antes do dano visível. Às vezes, a inspeção visual engana.
A oxidação cria uma película sobre as superfícies metálicas. Essa camada reduz a área efetiva de condução e favorece pontos quentes. Umidade, poeira condutiva e variações de temperatura aceleram o problema. Marcas escuras ao redor dos terminais merecem atenção imediata. Ruídos de estelo também são sinais importantes.
A abertura intuitiva causa problemas diferentes. A pressão insuficiente permite vibração e movimento dos cabos. Uma pressão excessiva pode deformar os terminais ou danificar as roscas. O torque deve seguir a especificação técnica do componente. Ferramentas adequadas tornam a verificação mais confiável. Não basta apertar “até parecer firme”.
A manutenção deve ocorrer com o circuito desenergizado e com qualificação profissional. Registros de temperatura ajudam a comparar fases e identificar mudanças graduais. Câmeras termográficas podem revelar aquecimento antes da parada do equipamento. Ainda assim, uma imagem quente não é explicada sozinha por causa. É necessário verificar carga, ventilação, montagem e histórico de manutenção. Um detalhe frequentemente esquecido é reaperto após longos ciclos vibratórios. Na prática, cada quadro contém uma história diferente.

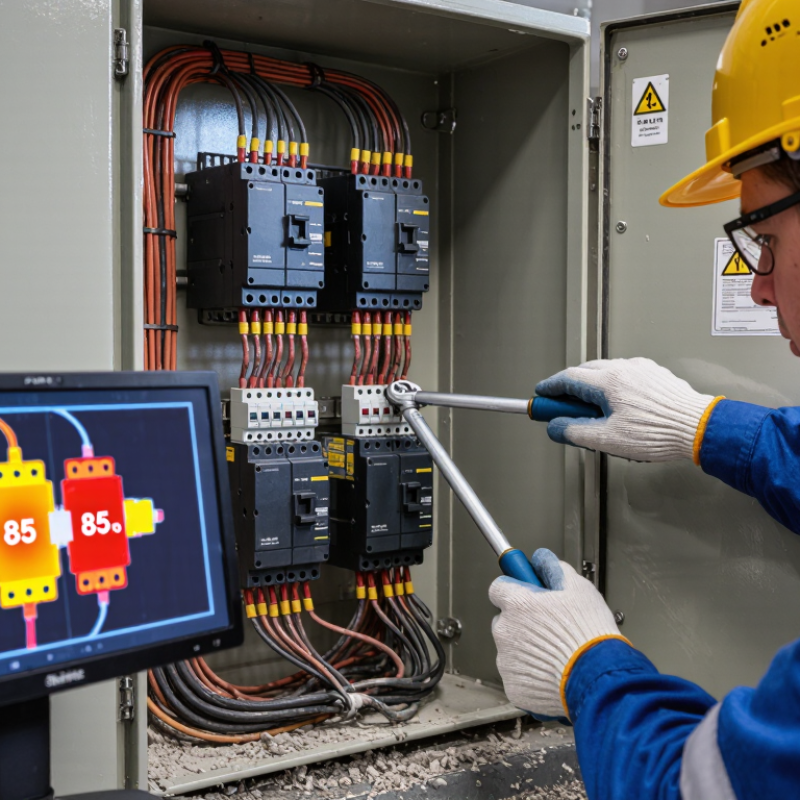

7 Melhores Razões para Quadros Industriais Superaquecerem?
A ventilação insuficiente é uma causa frequente de sobreaquecimento em quadros industriais. Filtros saturados, ventiladores subdimensionados e entradas bloqueadas impedem a circulação de ar. O calor permanece preso. Em ambientes fechados, a recirculação eleva rapidamente a temperatura interna, especialmente perto de disjuntores e conversores.
A IEC 61439 considera 35 °C como média ambiente diária e 40 °C como limite máximo de referência. Acima desses valores, a capacidade térmica dos componentes pode diminuir. Sete fatores aparecem com frequência: filtros sujos, ventilação fraca, excesso de cabos, cargas elevadas, componentes muito próximos, poeira acumulada e salas sem exaustão adequada. O problema piora quando o quadro já está aquecido por máquinas próximas.
A NFPA 70B, edição de 2023, recomenda a manutenção baseada em condições e inspeções termográficas periódicas. Uma câmera térmica pode revelar pontos quentes invisíveis durante a operação normal. Porém, medir apenas a porta do quadro é insuficiente. É necessário verificar conexões, barramentos e regiões atrás dos módulos. Uma diferença de temperatura aparentemente pequena merece investigação. Na prática, muitas instalações operam sem limite sem perceber. Às vezes, o projeto parece correto, mas a limpeza foi esquecida. Os relatórios de manutenção devem registrar temperatura, carga, ventilação e horário da medição, permitindo comparar tendências e corrigir falhas antes de uma parada inesperada.
| Não. | Causa primária | Como ele produz calor | Indicadores de campo típicos | Risco principal | Ação corretiva recomendada |
|---|---|---|---|---|---|
| 1 | Ventilação insuficiente | A má circulação de ar impede que o invólucro remova o calor gerado por disjuntores, inversores de frequência, transformadores, contatores e barramentos. | Alta temperatura interna, ar quente retido próximo ao topo do gabinete e ventiladores funcionando continuamente. | Vida útil reduzida dos componentes, disparos indesejados e deterioração do isolamento. | Mantenha as vias de entrada e saída de ar desobstruídas, verifique a capacidade do ventilador e providencie ventilação com temperatura controlada onde necessário. |
| 2 | Filtros entupidos ou sujos | Poeira, óleo e fibras restringem o fluxo de ar, aumentam a carga do ventilador e reduzem o desempenho de transferência de calor do gabinete. | Contaminação visível, fluxo de ar fraco na saída, aumento da pressão diferencial e alarmes frequentes do ventilador. | Superaquecimento de componentes eletrônicos sensíveis e contaminação acelerada do isolamento elétrico. | Inspecione os filtros periodicamente, limpe-os ou substitua-os de acordo com as condições do local e utilize proteção adequada para a caixa de proteção. |
| 3 | Sobrecarga elétrica | Correntes mais altas aumentam as perdas no condutor e na conexão, pois o aquecimento resistivo segue a relação P = I²R . | Corrente no circuito acima da capacidade nominal, disparos repetidos do disjuntor e temperaturas elevadas em dispositivos com carga pesada. | Danos nos cabos, falha no disjuntor, incêndio ou interrupção inesperada da produção. | Meça a corrente de carga real, compare-a com as especificações do equipamento, redistribua as cargas e aumente a capacidade somente após uma análise de engenharia. |
| 4 | Conexões soltas ou corroídas | Uma junta solta ou oxidada apresenta maior resistência de contato, criando um ponto quente localizado sob carga. | A termografia detecta pontos quentes, descoloração, marcas de arco voltaico, zumbido ou diferença de temperatura entre terminais semelhantes. | Falhas de arco elétrico, danos nos terminais, falhas de equipamentos e incêndio. | Desligue a energia com segurança, inspecione e limpe os terminais, substitua as peças danificadas e aperte as conexões com o torque especificado pelo fabricante. |
| 5 | Fases desequilibradas ou harmônicos excessivos | Correntes de fase desiguais e correntes harmônicas aumentam as perdas em condutores, transformadores, barramentos e condutores neutros. | Correntes de fase diferentes, condutores neutros sobreaquecidos, vibração do motor ou alarmes de qualidade de energia. | Superaquecimento do motor, sobrecarga do transformador, redução da eficiência e falha prematura dos componentes. | Meça a corrente de fase e a qualidade da energia, reequilibre as cargas monofásicas e avalie a filtragem de harmônicos quando apropriado. |
| 6 | Alta temperatura ambiente | Um ambiente quente ou um processo que produza calor reduz a margem de temperatura disponível para o painel e seus componentes internos. | A temperatura do painel aumenta com a temperatura ambiente, o equipamento de refrigeração funciona continuamente e alarmes são acionados durante períodos de produção em altas temperaturas. | Redução da capacidade de processamento, vida útil mais curta e desligamentos térmicos durante condições operacionais de pico. | Meça as temperaturas do ambiente e da estrutura, separe as fontes de calor, melhore a ventilação do local ou instale equipamentos de refrigeração com a capacidade adequada. |
| 7 | Densidade excessiva de componentes ou layout inadequado | Aparelhos geradores de calor instalados muito próximos uns dos outros restringem a convecção natural e criam acúmulo térmico localizado. | Zonas quentes em torno de inversores de frequência, fontes de alimentação, transformadores ou canais de fiação muito próximos uns dos outros. | Envelhecimento irregular, falhas de controle, falhas eletrônicas prematuras e dificuldade de acesso para manutenção. | Respeite as folgas necessárias, separe as fontes de calor dos dispositivos sensíveis à temperatura, melhore o fluxo de ar interno e valide o projeto térmico. |
Nota de inspeção: A termografia infravermelha, a medição de corrente, a análise da qualidade da energia e as verificações do fluxo de ar devem ser realizadas por pessoal qualificado, utilizando procedimentos seguros para trabalhos elétricos. Os limites de temperatura e as distâncias de segurança devem sempre seguir a documentação do equipamento e as normas elétricas aplicáveis.
O aquecimento começa, muitas vezes, nos interruptores. Bornes frouxos aumentam a resistência elétrica e deixam marcas escuras no isolamento. Um interruptor subdimensionado também funciona acima da capacidade prevista. Isso ocorre bastante após ampliações mal documentadas. Corrente elevada exige medição real, não suposições.
Barramentos com abertura irregular criam pontos quentes entre superfícies metálicas. Oxidação, sujeira e dessalinização pioram o contato. Cabos apertados demais podem causar danos internos. Cabos finos, longos ou mal ventilados aquecem continuamente. Agrupamentos densos dificultam a dissipação do calor. O quadro parece organizado, mas pode esconder uma falha.
Dispositivos de proteção também merecem atenção. Um interruptor inadequado pode desarmar tarde ou não proteger corretamente o circuito. Fusíveis incorretos alteram a coordenação da proteção. Relés mal ajustados permitem sobrecargas prolongadas. Falhas em ventiladores, filtros obstruídos e temperatura ambiente elevada completam as sete causas mais comuns. A inspeção deve incluir termografia, controle de torque e comparação entre fases. Uma pequena diferença pode indicar um problema maior. Nem toda mancha escura prova superaquecimento; resíduos e envelhecimento confundem o diagnóstico. Já ignorei sinais discretos em uma avaliação inicial. Foi um erro útil para lembrar que frequências repetidas, registros claros e análises por profissionais são indispensáveis. As verificações devem seguir as normas técnicas aplicáveis e os procedimentos seguros de instalação.
O superaquecimento relatado começa com fumaça. Muitas vezes, surge um cheiro leve de isolamento térmico, ruído incomum ou escurecimento nos terminais. Poeira acumulada bloqueia a ventilação e retém calor dentro do quadro. Conexões frouxas aumentam a resistência elétrica. Esse pequeno detalhe pode aumentar a temperatura durante horas de operação.
A distribuição desequilibrada das cargas também merece atenção constante. Quando uma fase conduz muito mais corrente do que outras, cabos, interruptores e barramentos aquecem de forma desigual. Motores podem vibrar. O consumo cresce sem uma explicação evidente. Medições com alicate amperímetro, realizadas por profissionais, mostram diferenças que inspeções visuais não revelam. Em alguns casos, harmônicas elevam o aquecimento do condutor neutro.
A experiência de campo ensina que agendas fixas de manutenção nem sempre bastam. Um quadro instalado perto de fornos, compressores ou áreas com partículas exige verificações mais frequentes. Durante a inspeção, é importante registrar correntes por fase, temperatura dos pontos críticos e estado dos ventiladores. A termografia ajuda, mas não substitui testes elétricos adequados. Também é prudente reapertar conexões em conformidade com as especificações técnicas, sempre com o circuito desenergizado e procedimentos seguros. Às vezes, confiamos demais no interruptor. Ele pode proteger contra sobrecorrente, mas não permite uma carga mal distribuída ou um contato degradado.
Sobrecarga, dimensionamento inadequado, conexões frouxas, ventilação bloqueada e fases desequilibradas estão entre as causas frequentes.
Motores adicionais e partidas frequentes elevam a corrente. Cabos, barramentos e interruptores trabalham perto do limite térmico.
Marcas escuras, cheiro de plástico aquecido, ruídos incomuns e pontos quentes podem aparecer nos terminais.
Não necessariamente. O torque deve seguir a especificação técnica, usando ferramentas adequadas e circuito desenergizado.
Entradas bloqueadas, filtros sujos e poeira dificultam a dissipação. O calor permanece dentro do gabinete.
Meça as três fases com equipamento calibrado e compare corrente, temperatura e carga registrada.
Cabos finos, longos ou agrupados aquecem continuamente. Barramentos oxidados criam pontos quentes nos contatos.
A termografia pode mostrar pontos quentes. Ainda assim, a imagem não explica sozinha a causa.
A revisão é importante após instalar máquinas novas, alterar cargas ou observar mudanças repetidas na temperatura.
Eles revelam mudanças graduais e ajudam a separar sintomas de causas. Às vezes, a primeira leitura falha.
O superaquecimento de quadros industriais pode ocorrer por diversas causas relacionadas ao projeto, à instalação e à operação do sistema elétrico. Por que as caixas de distribuição elétrica industrial superaquecem? Entre os principais motivos estão a sobrecarga dos circuitos e o dimensionamento inadequado do quadro, que elevam a corrente acima dos limites seguros. Conexões congeladas, oxidadas ou mal apertadas também aumentam a resistência elétrica e geram calor excessivo em componentes internos.
Além disso, a ventilação insuficiente, o acúmulo de calor no ambiente e a presença de poeira podem dificultar a dissipação térmica. Falhas em interruptores, barramentos, cabos e dispositivos de proteção agravam o problema, especialmente quando não são identificados rapidamente. A manutenção deficiente e a distribuição desequilibrada das cargas provocam aquecimento irregular e prejudicam a eficiência do sistema. Inspeções periódicas, reaperto adequado, limpeza, monitoramento da temperatura e balanceamento das cargas são medidas essenciais para melhorar a segurança e evitar interrupções.
