| MCCB Condições de Trabalho Normais e Métodos de Instalação | |
|---|---|
| Elevação | O local de instalação não excede os 2000 metros acima do nível do mar. |
| Temperatura ambiente | Limite superior não excede 40 ºC; limite inferior não excede -5 ºC; média de 24 horas não excede 35 ºC. |
| Nível de poluição | Nível 3. |
| Categoria de instalação | Instalação Categoria III, disjuntor 1600A IV. |
| Condições atmosféricas | Humidade relativa não excede 50% a 40 ºC. Pode ter humidade superior a temperaturas mais baixas. Humidade relativa máxima média do mês mais húmido é de 90% com temperatura mínima média de 25 ºC. |
| Instalação Condições | Instalado em locais sem agitação significativa e vibração por choque. O campo magnético próximo não deve exceder 5 vezes o campo magnético em qualquer direção. Os disjuntores de fuga devem ser instalados verticalmente. |
| Instalação | O disjuntor pode ser instalado verticalmente (vertical) ou horizontalmente (horizontal). |
| Modo de entrada | O disjuntor não pode descer: apenas 1, 3, 5 para linhas de alimentação e 2, 4, 6 para linhas de carga. |
| Especificações Técnicas de Desempenho | ||||
|---|---|---|---|---|

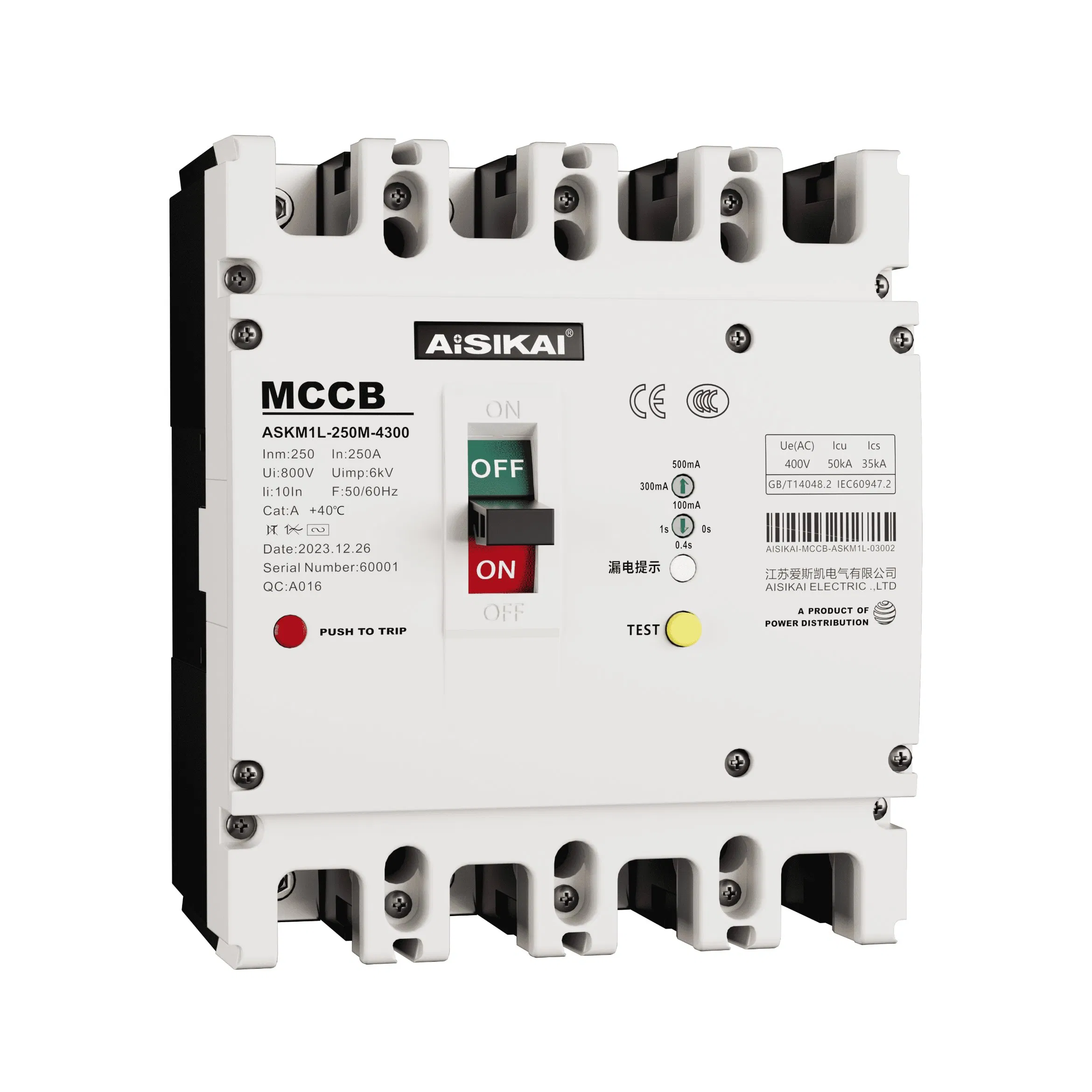

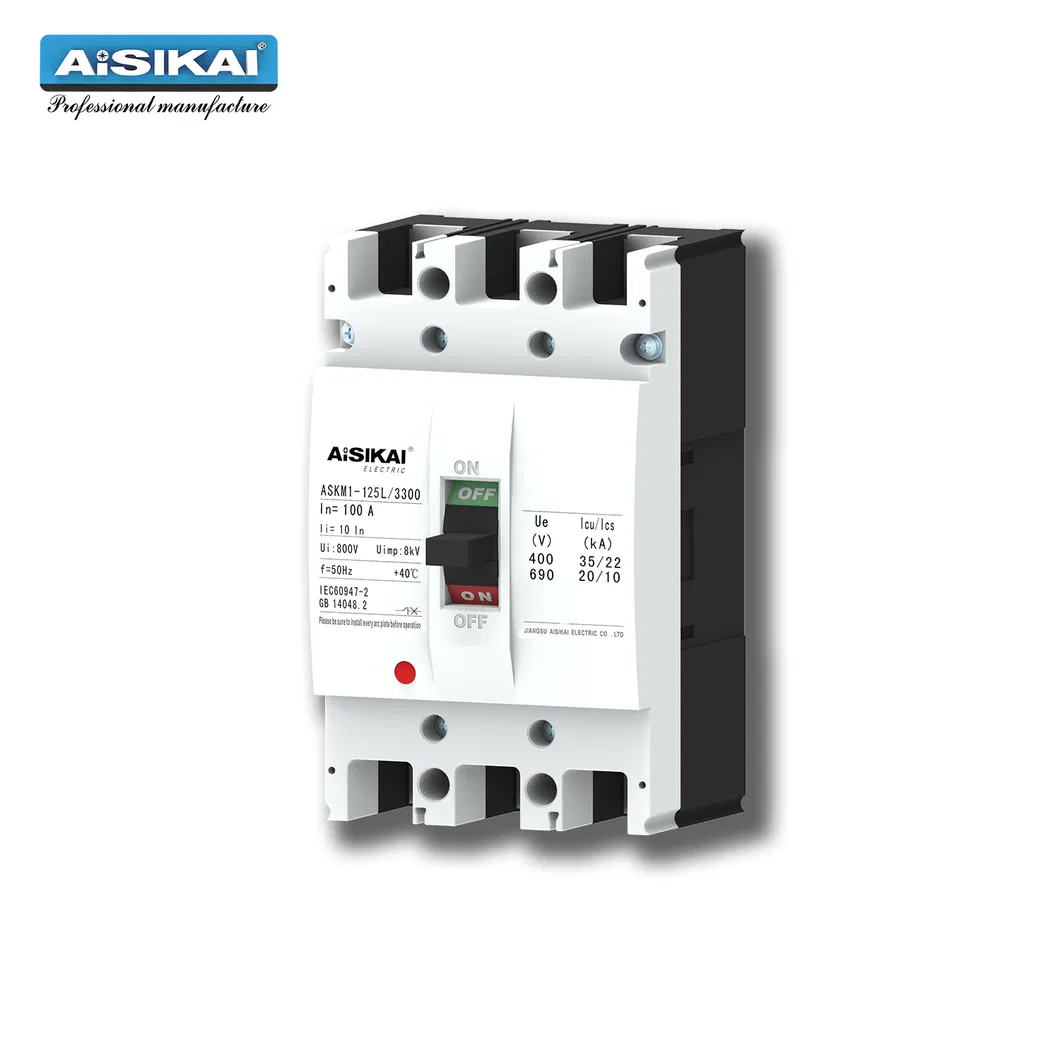

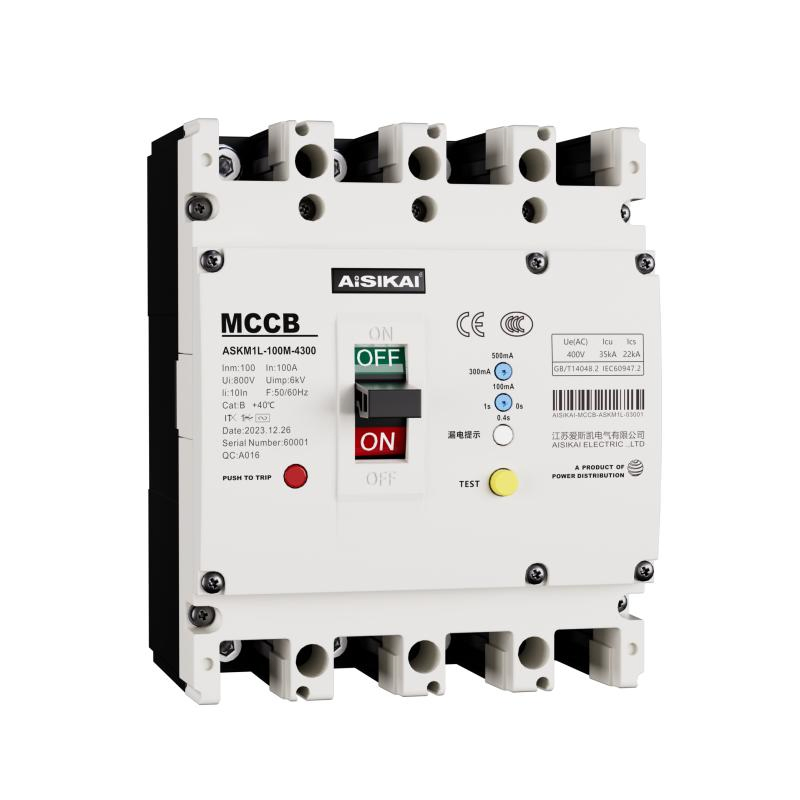

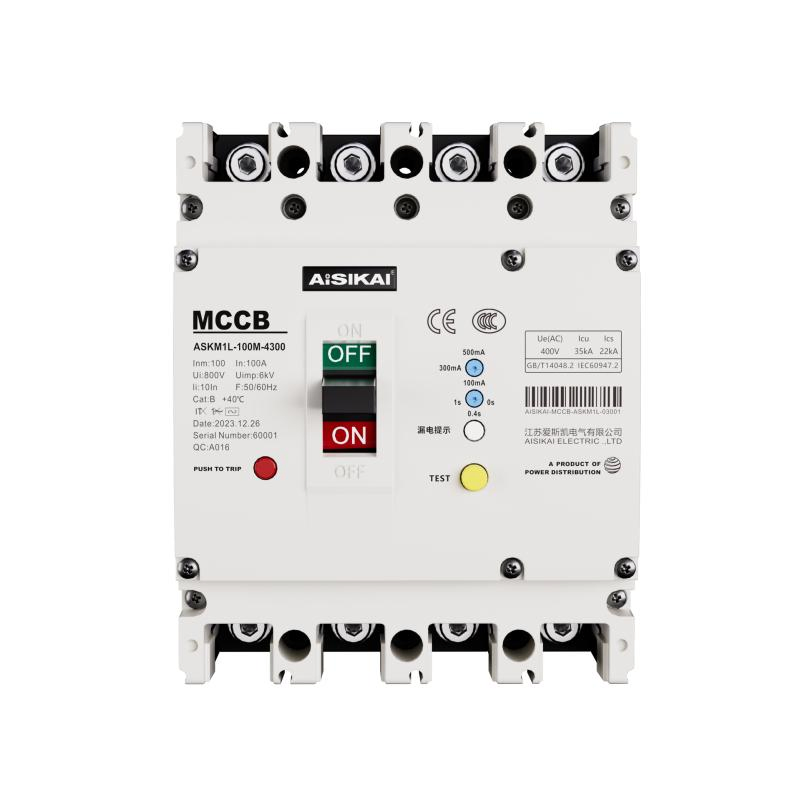

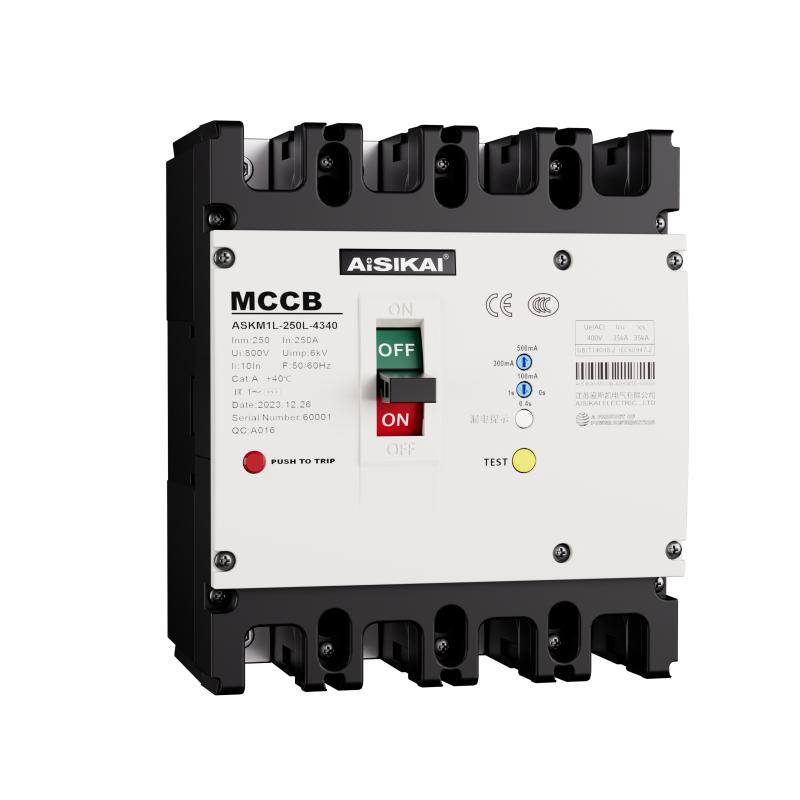

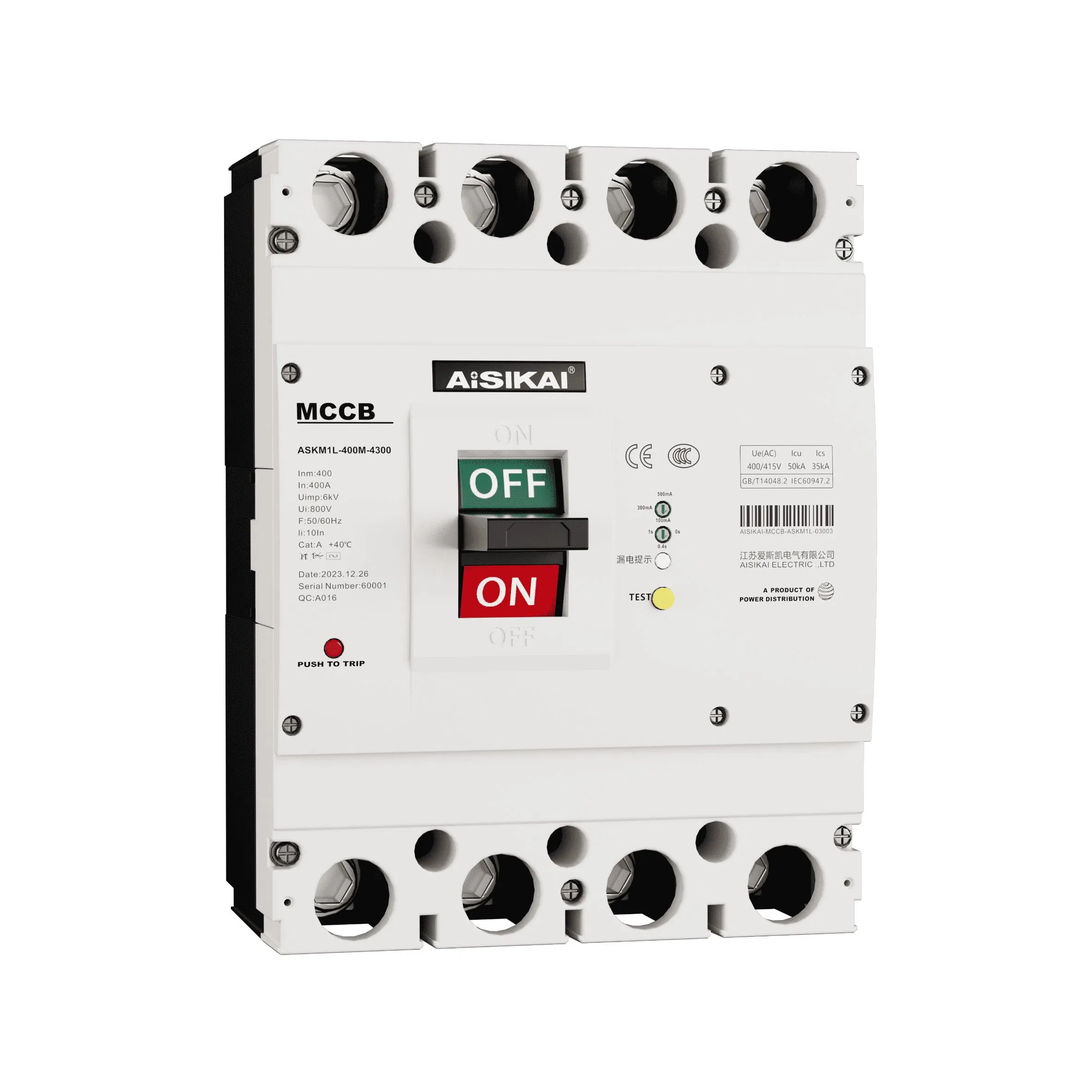

| Modelo | ASKM1L-125 | ASKM1L-250 | ASKM1L-400 | ASKM1L-630 |
| Corrente nominal (Inm A) | 125 | 250 | 400 | 630 |
| Corrente nominal (In A) | 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 | 100, 125, 140, 160, 180, 200, 225, 250 | 225, 250, 315, 350, 400 | 400, 500, 630 |
| N.o de pólos | 3/4 | 3/4 | 3/4 | 3/4 |
| Tensão de isolamento Ui (V) | AC800 | AC800 | AC800 | AC800 |
| Tensão de funcionamento Ue (V) | AC400 | AC400 | AC400 | AC400 |
| Tensão de impulso Uimp (V) | 8000 | 8000 | 8000 | 8000 |
| Distância do arco (mm) | ≤ 50 (0) | ≤ 50 (0) | ≤ 100 (0) | ≤ 100 (0) |
| Capacidade de quebra Icu (ka) | 50 | 50 | 65 | 65 |
| Capacidade de quebra Ics (ka) | 35 | 35 | 50 | 50 |
| Ação residual IΔn (A) | 0.03 / 0.1 / 0.3 / 0.5 | 0.03 / 0.1 / 0.3 / 0.5 | 0.1 / 0.3 / 0.5 / 1.0 | 0.3 / 0.5 / 1.0 / 3.0 |
| Vida útil eléctrica | 8000 | 8000 | 7500 | 7500 |
| Vida mecânica (sem manutenção) | 20000 | 20000 | 10000 | 10000 |
| Modelo | Largura W (3P/4P) | Comprimento L | Altura H |
|---|---|---|---|
| ASKM1L-125 | 92 / 122 mm | 150 mm | 92 mm |
| ASKM1L-250 | 107 / 142 mm | 165 mm | 90 mm |
| ASKM1L-400 | 150 / 198 mm | 257 mm | 106.5 mm |
| ASKM1L-630 | 210 / 280 mm | 280 mm | 115.5 mm |
1. Como posso obter uma amostra deste disjuntor?
Antes de receber a primeira encomenda, é necessário pagar o custo da amostra e a taxa de envio expresso. O custo da amostra será devolvido na sua primeira encomenda.
2. Qual é o tempo de entrega para amostras de itens existentes?
Para itens existentes em stock, o tempo de amostragem e envio é de até 3 dias.
3. É possível personalizar os produtos com a nossa marca própria?
Sim. Podemos imprimir o seu logótipo nos produtos e embalagens, desde que a quantidade mínima de encomenda (MOQ) exigida seja cumprida.
4. Qual é a quantidade mínima de encomenda (MOQ) e o prazo de entrega?
O MOQ é de 1 unidade para ATS. Geralmente, modelos de disjuntores MCCB inferiores a 1000A estão disponíveis em stock para suporte rápido.
5. Como é garantida a qualidade dos produtos enviados?
A qualidade é assegurada através de deteção rigorosa durante a produção unidade por unidade, além de uma inspeção detalhada antes do envio, garantindo que a embalagem esteja intacta.
6. Quais são as principais recomendações para a instalação do disjuntor?
O disjuntor deve ser instalado em locais sem vibração significativa por choque. Pode ser instalado verticalmente ou horizontalmente, e o campo magnético próximo não deve exceder 5 vezes o campo magnético em qualquer direção.
