SWMLE-100 disjuntor de corrente residual é aplicada no sistema de alimentação AC 50Hz, monofase 230V, três fases 400V, corrente nominal 100A. O DD também pode proteger o circuito contra a fuga de corrente, mais carga, curto-circuito... e função de protecção extra como sobretensão pode ser adicionada de acordo com a solicitação dos clientes. É principalmente utilizado como a construção de iluminação e protecção de distribuição de energia.
SWMLE-100 disjuntor de fuga à terra é composto de SWM-100alto mini circuitbreaker ruptura e vazamento de corrente solte. O DD é atual do disjuntor de fuga de corrente electrónica, as peças principais incluem o transformador de corrente de seqüência zero, painel electrónico, a fuga de corrente e o disjuntor com funções de proteção de sobrecarga, curto-circuito.
| Tensão nominal(V) | Corrente nominal do caso Inm(A) | Pole position | Linha neutra | Corrente nominal em(A) | Capacidade de interrupção de curto-circuito nominal | Corrente de quebra de corrente residual nominal (mA) | Corrente residual nominal sem quebrar a corrente (mA) | Tipo de Viagem | |
| Capacidade de interrupção Ics(A) | COSφ | ||||||||
| 230 | 100 | 1 | N |
63, 80, 100 |
10000 | 0.5 |
30, 50, 100, 200, 300 |
15, 25, 50, 100, 150 |
C |
| 230 | 100 | 2 | 10000 | 0.5 | |||||
| 400 | 100 | 3 | 10000 | 0.5 | |||||
| 230/400 | 100 | 3 | N | 10000 | 0.5 | ||||
| 230/400 | 100 | 4 | 10000 | 0.5 | |||||
| 230 | 100 | 1 | N | 10000 | 0.5 | D | |||
| 230 | 100 | 2 | 10000 | 0.5 | |||||
| 400 | 100 | 3 | 10000 | 0.5 | |||||
| 230/400 | 100 | 3 | N | 10000 | 0.5 | ||||
| 230/400 | 100 | 4 | 10000 | 0.5 | |||||
Observação:
1) Fuga de corrente nominal de corrente de ruptura: 30/50/100/200/300mA

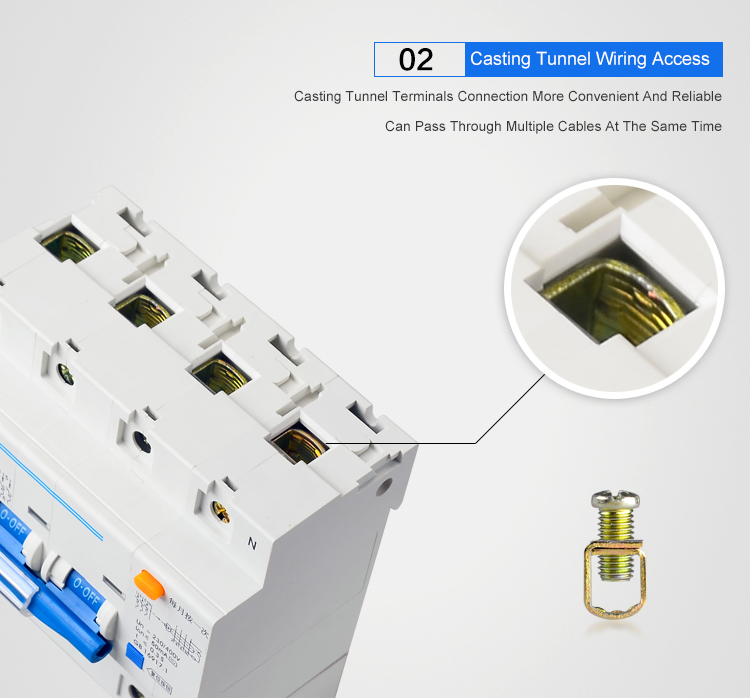

2) Terminal da cablagem com a braçadeira de cabo, diâm.: 50mm² abaixo disponíveis para cabo rígido
