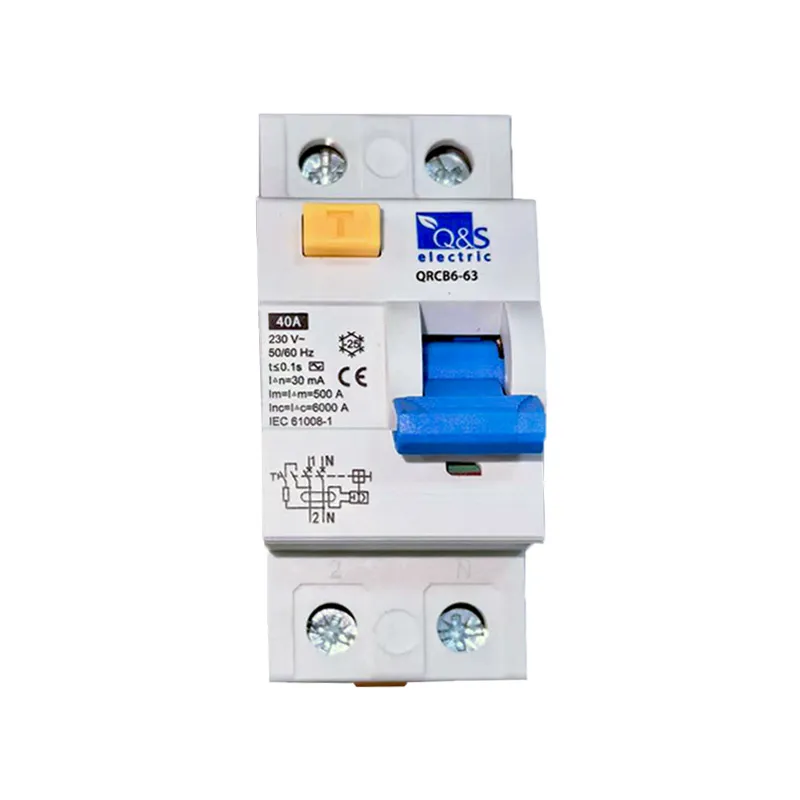

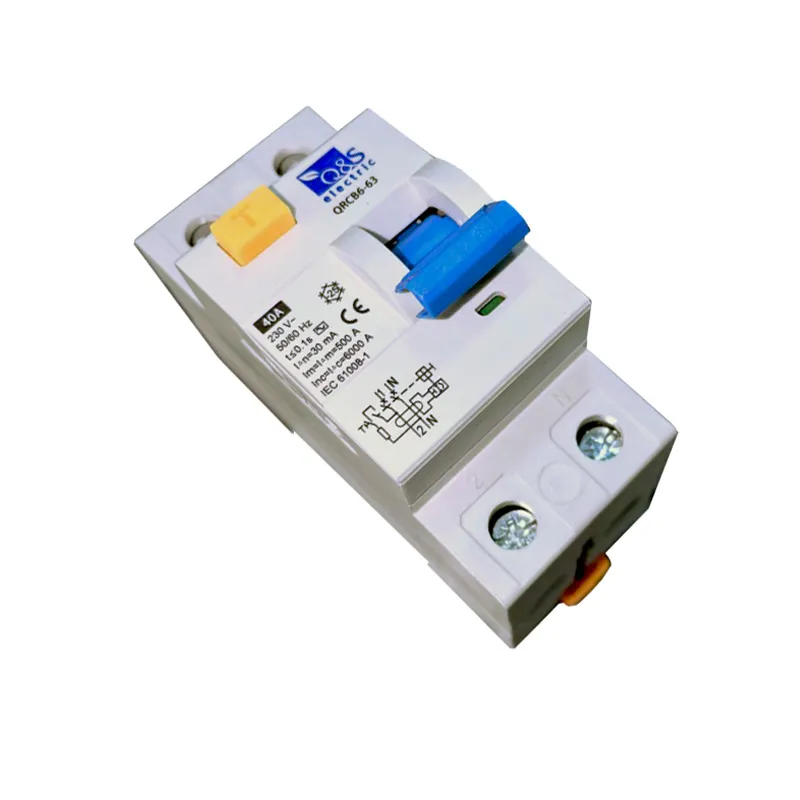

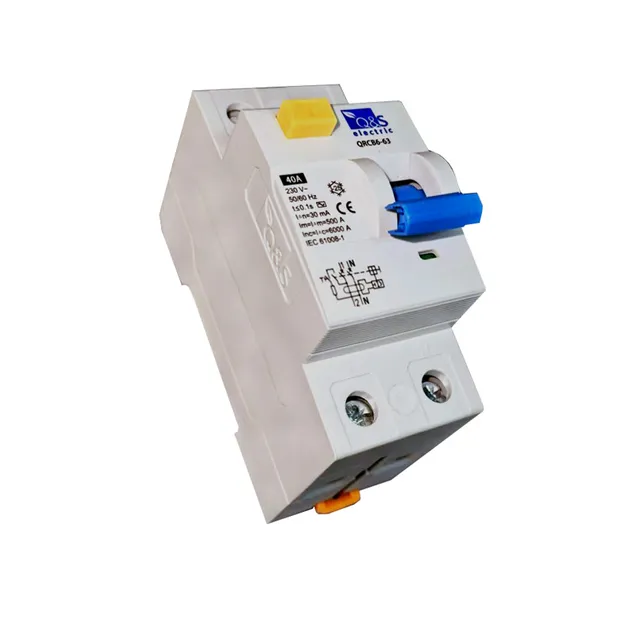

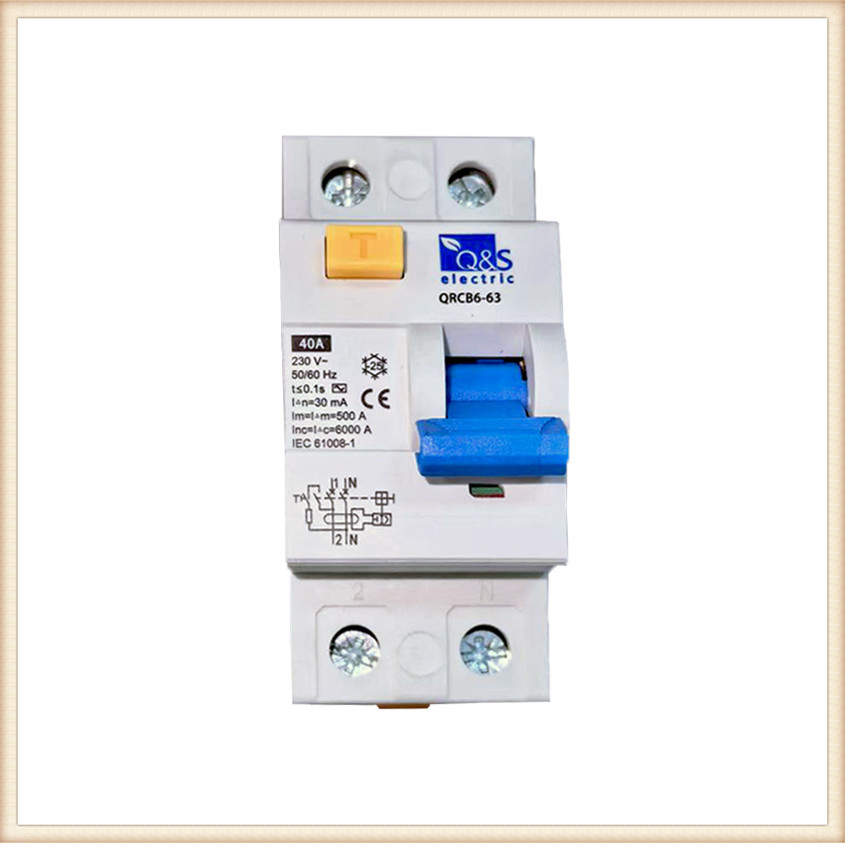

O disjuntor de corrente residual (RCCB) é um dispositivo de proteção de baixa tensão concebido para proteger pessoas e instalações elétricas contra choques elétricos e riscos de incêndio causados por correntes de fuga de terra. Monitoriza continuamente o equilíbrio entre as correntes de fase e neutra e desliga o circuito automaticamente quando uma corrente residual excede o limiar predefinido.
O RCCB proporciona uma detecção rápida e precisa de corrente residual, garantindo uma protecção fiável em caso de falha de isolamento, contacto indirecto ou fuga para a terra. Está disponível com diferentes correntes de funcionamento residuais nominais, tais como 30 mA, 100 mA e 300 mA, permitindo níveis de protecção adequados para segurança pessoal e prevenção de incêndios. Vários tipos, incluindo o tipo AC e o tipo A, são oferecidos para atender a diferentes características de carga.

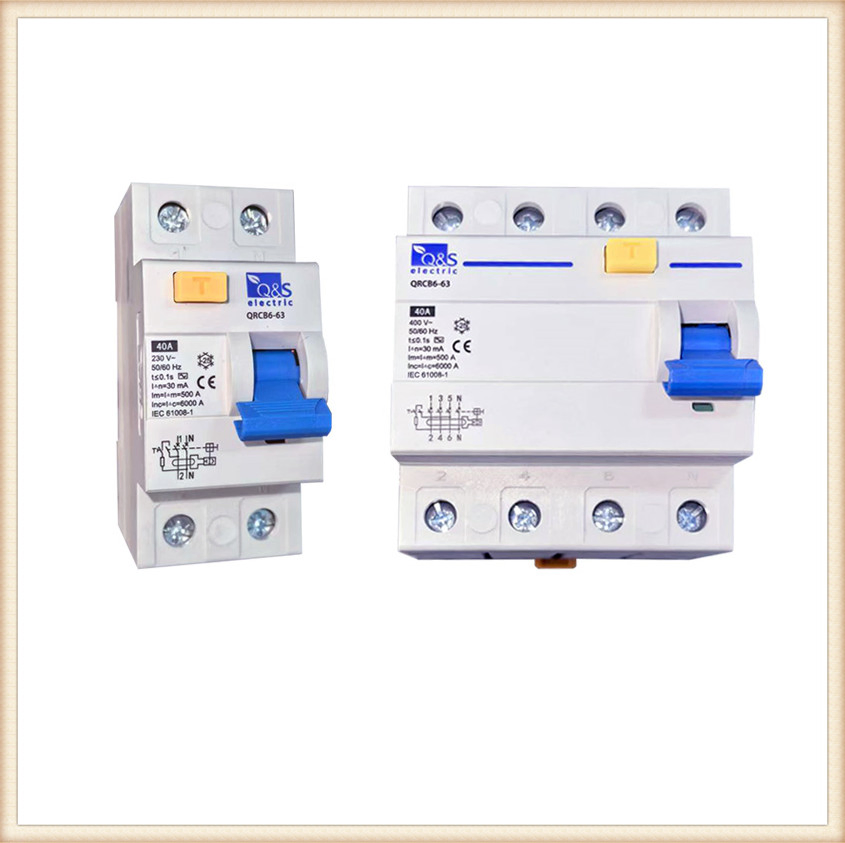

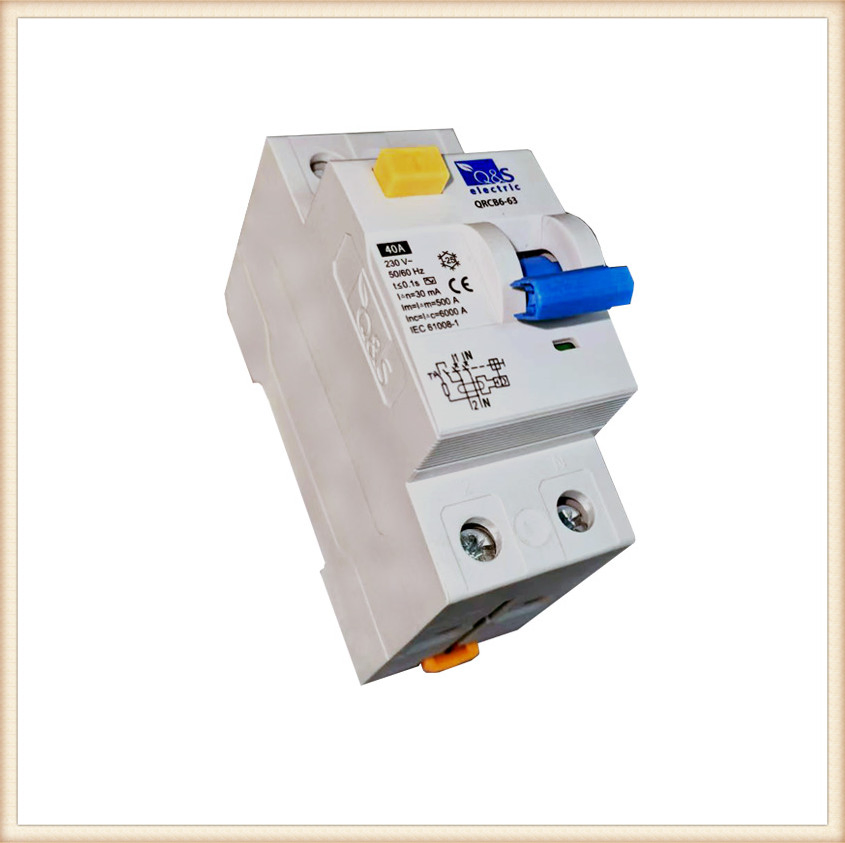

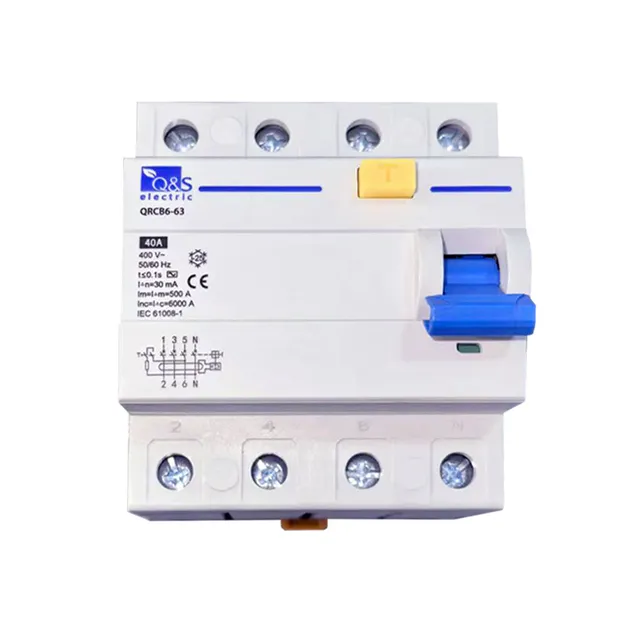

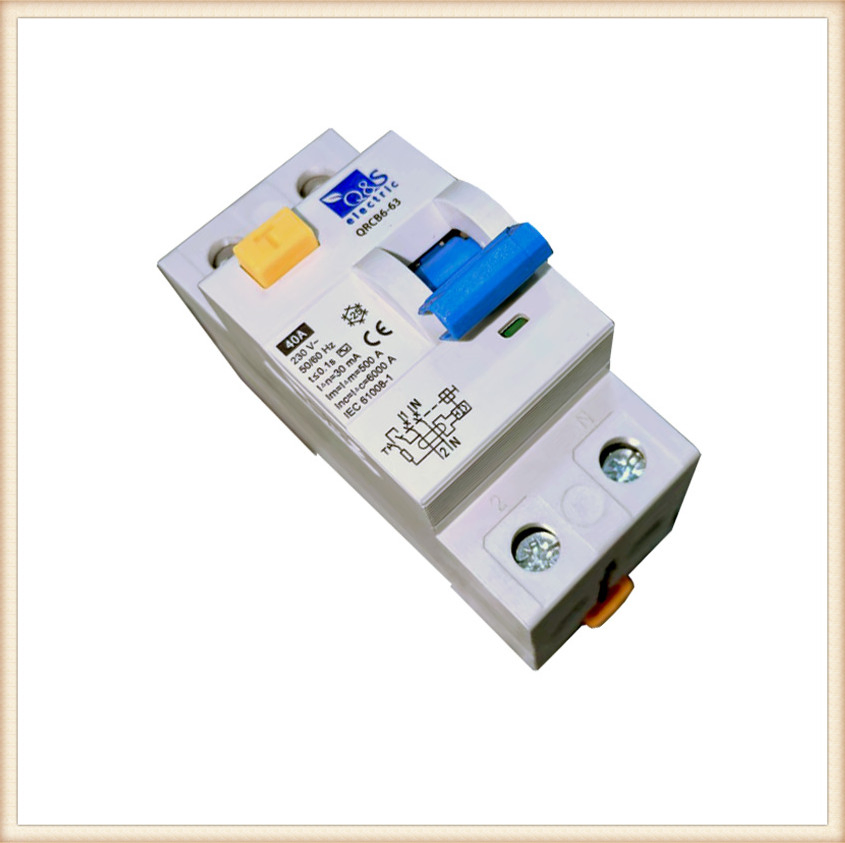

Com um design modular compacto, o RCCB é adequado para instalação em calha DIN padrão e suporta configurações de 2 e 4 pólos para sistemas monofásicos e trifásicos. A sua construção robusta garante um desempenho estável, uma elevada resistência eléctrica e uma longa vida útil em condições normais de funcionamento.
Os RCCB são amplamente utilizados em sistemas residenciais, comerciais e de distribuição de energia industrial, incluindo placas de distribuição, painéis de controlo e instalações eléctricas onde é necessária protecção contra fugas de terra. As aplicações típicas incluem edifícios residenciais, instalações comerciais e infra-estruturas públicas.
Fabricado de acordo com as normas IEC 61008-1, o RCCB oferece qualidade consistente, desempenho de disparo fiável e conformidade com os requisitos de segurança internacionais, proporcionando uma solução eficaz e económica para uma protecção moderna da segurança eléctrica.
Especificações Gerais
Configuração do pólo
O QUE É QUE O SEU SISTEMA DE ALIMENTAÇÃO DE 3" É UM SISTEMA DE ALIMENTAÇÃO
Vida elétrica
4000 operações
Pacote de transporte
Caixa de cartão
Código HS
8536200000
Norma de conformidade
IEC/EN6008-1
Vida mecânica
10000 operações
Limitação nominal, curto-circuito, corrente
6000 A.

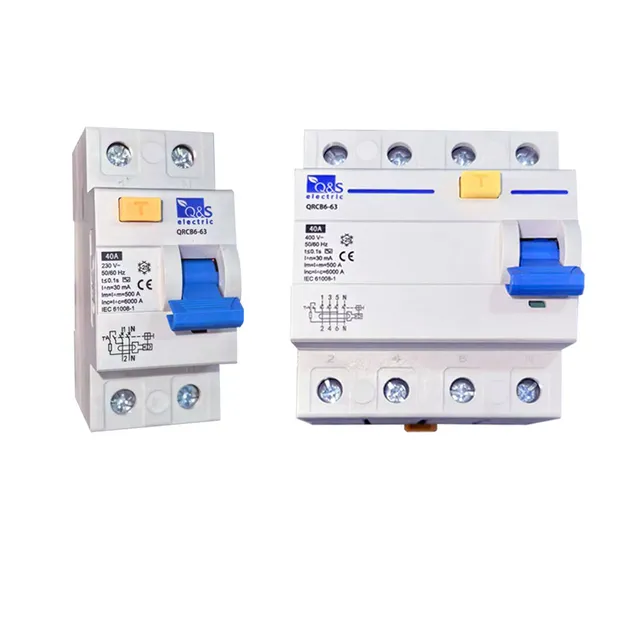

Especificação (pólos disponíveis)
2P, 4P
Origem
China
Categoria
Parâmetro
Unidade
Valores / Especificações
Características elétricas
Tipo de fuga
–
Tipo electromagnético
Corrente nominal (in)
A
6, 10, 16, 20, 25, 32, 40, 50, 63
Tipo (forma de onda de fuga à terra detetada)
–
A, AC
Postes
P
O QUE É QUE O SEU SISTEMA DE ALIMENTAÇÃO DE 3" É UM SISTEMA DE ALIMENTAÇÃO
Tensão nominal (UE)
V
230/400
Tensão de isolamento (UI)
V
500
Frequência nominal
Hz
50/60
Capacidade de ruptura nominal (Inc. IAC)
A
6000
Tensão nominal de resistência a impulsos (1.2/50 µs)
V
6000
Tensão de teste dielétrico (1 min, freq industrial)
KV
2.5
Sensibilidade nominal ( IΔn)
A
0.01, 0.03, 0.1, 0.3
Capacidade nominal de fabrico/quebra residual (IΔm)
A
500 (em ≤ 40 A); 630 (em 50/63 A)
Grau de poluição
–
2
Características mecânicas
Vida eléctrica
vezes
4000
Vida mecânica
vezes
4000 (Nota: Valor típico alinhado com especificação anterior)
Grau de protecção
–
IP20
Intervalo de temperatura de armazenamento
° C
-25 ~ 70
Intervalo de temperatura ambiente (média diária ≤ 35 ° C)
° C
-5 ~ 40
Instalação
Tipo de ligação do terminal
–
Barra condutora do tipo cabo/pino
Tamanho do terminal (superior/inferior) para o cabo
mm²/AWG
25/35 mm²/18-3/18-2 AWG
Tamanho do terminal (superior/inferior) para a barra condutora
mm²/AWG
10/16 mm²/18-8/18-5 AWG
Binário de aperto
N·m/pol-lbs
2.5/22
Método de montagem
–
Em calha DIN EN 80715 (35 mm) através de rapidez dispositivo de clipe
Direcção da ligação
–
De cima ou de baixo

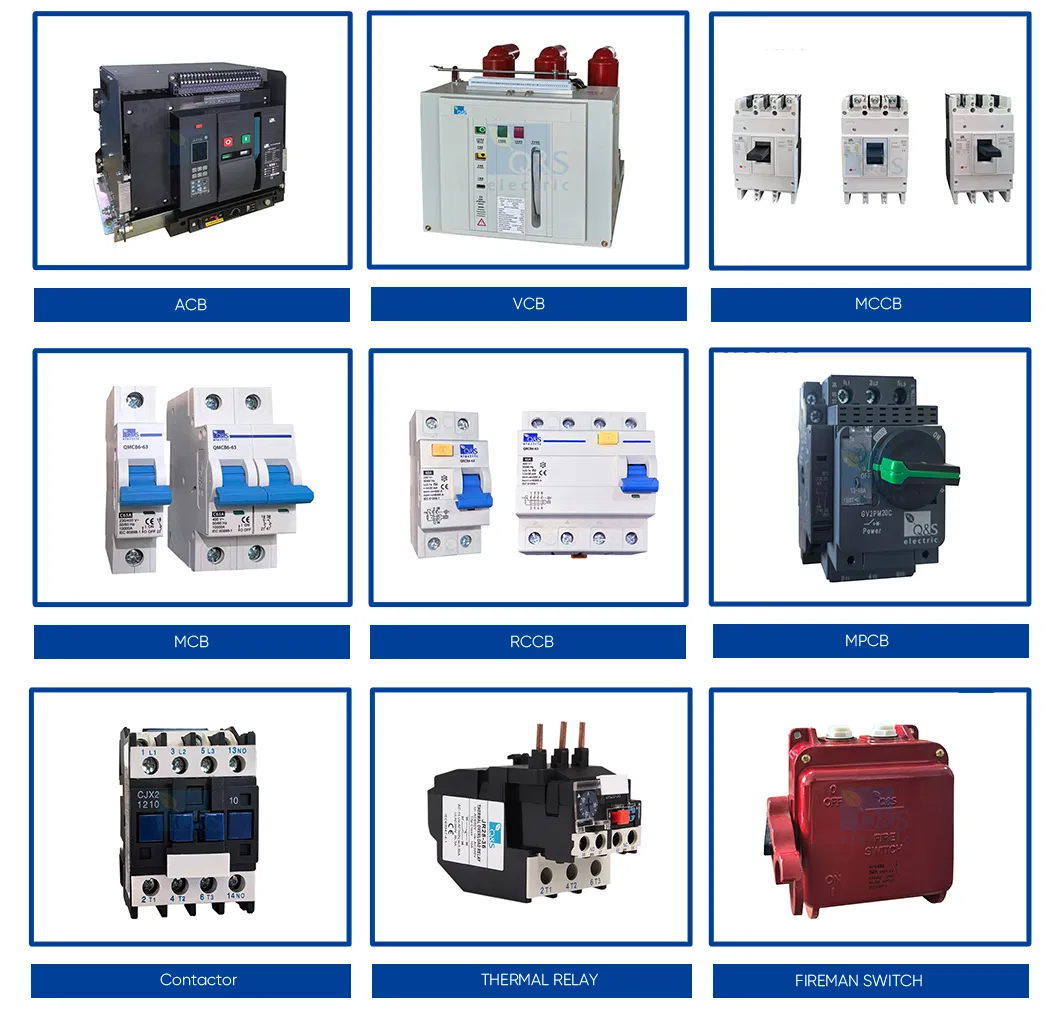

Produto principal
Perfil da empresa
Vantagem corporativa
Certificações
EXPOSIÇÃO E VISITA AO CLIENTE
Nossos serviços
Embalagem e envio
PERGUNTAS FREQUENTES
1. Você é um fabricante ou uma empresa de negociação?
Somos um fabricante profissional especializado em produtos elétricos de alta e baixa tensão, incluindo MCB, MCCB, ACB, VCB, RCCB e acessórios relacionados. Todos os produtos são produzidos nas nossas próprias fábricas sob controlo de qualidade rigoroso.
2. Quais são as normas internacionais que os seus produtos cumprem?
Nossos produtos são projetados e testados de acordo com as normas internacionais IEC e possuem certificações internacionais relevantes, como CE, CB e TÜV, dependendo do tipo de produto e dos requisitos do cliente.
3. Qual é a quantidade mínima de encomenda (MOQ)?
O nosso MOQ padrão é flexível e depende do modelo do produto e dos requisitos de embalagem. As encomendas de teste de pequenas dimensões são bem-vindas para apoiar novos clientes durante a cooperação inicial.
4. Pode fornecer amostras?
Sim, estão disponíveis amostras gratuitas para a maioria dos modelos. Os clientes só precisam cobrir os custos de envio.
5. Qual é o seu tempo de entrega?
Normalmente, o prazo de produção é de 15 a 30 dias após a confirmação da encomenda e a receção do depósito. O tempo de entrega pode variar consoante a quantidade da encomenda e as especificações do produto.
6. Como você garante a qualidade do produto?
Todos os produtos são submetidos a uma inspecção rigorosa das matérias-primas aos ensaios finais. Implementamos um controlo de qualidade de processo completo, incluindo testes de desempenho elétrico de rotina e verificação de resistência mecânica.
