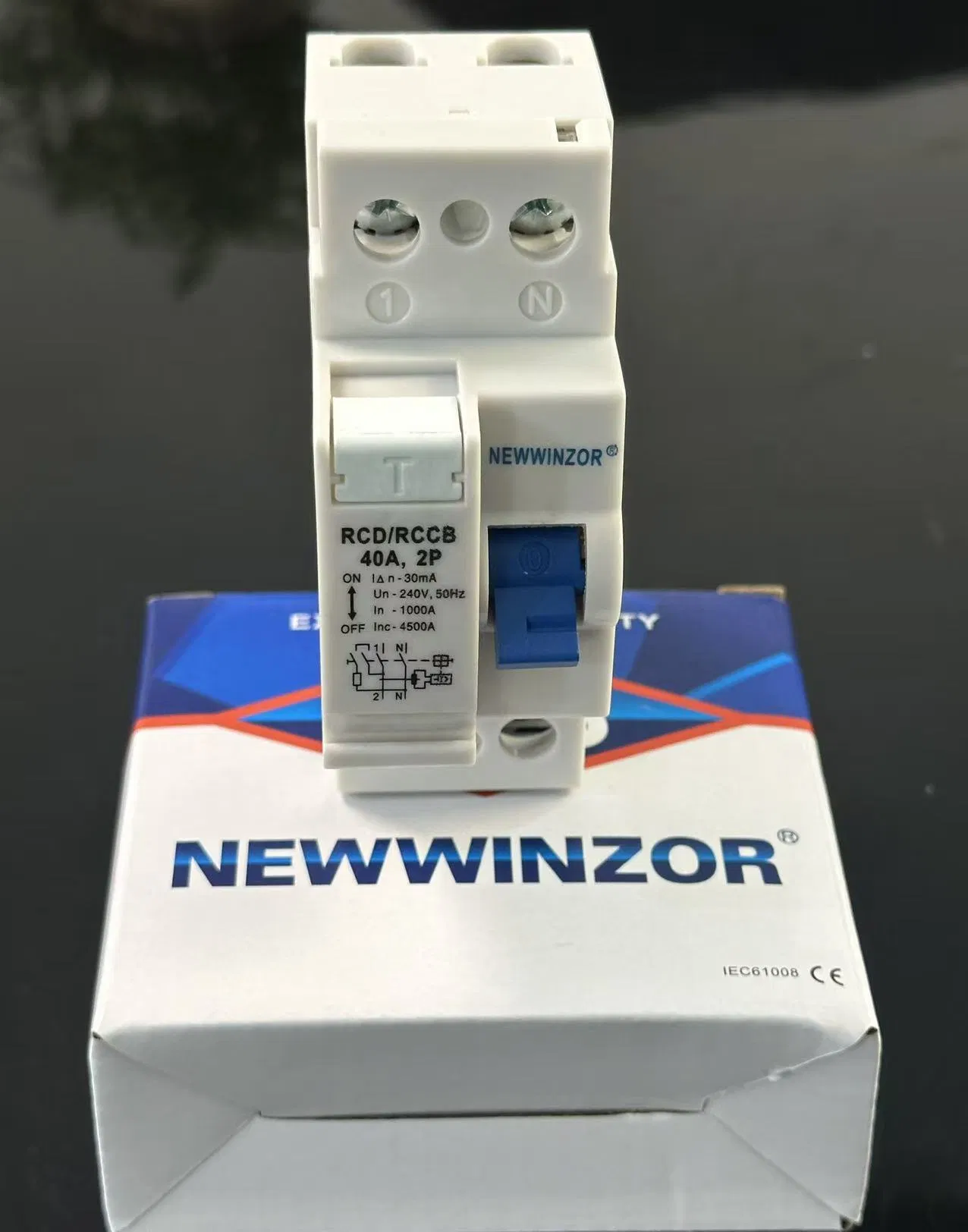

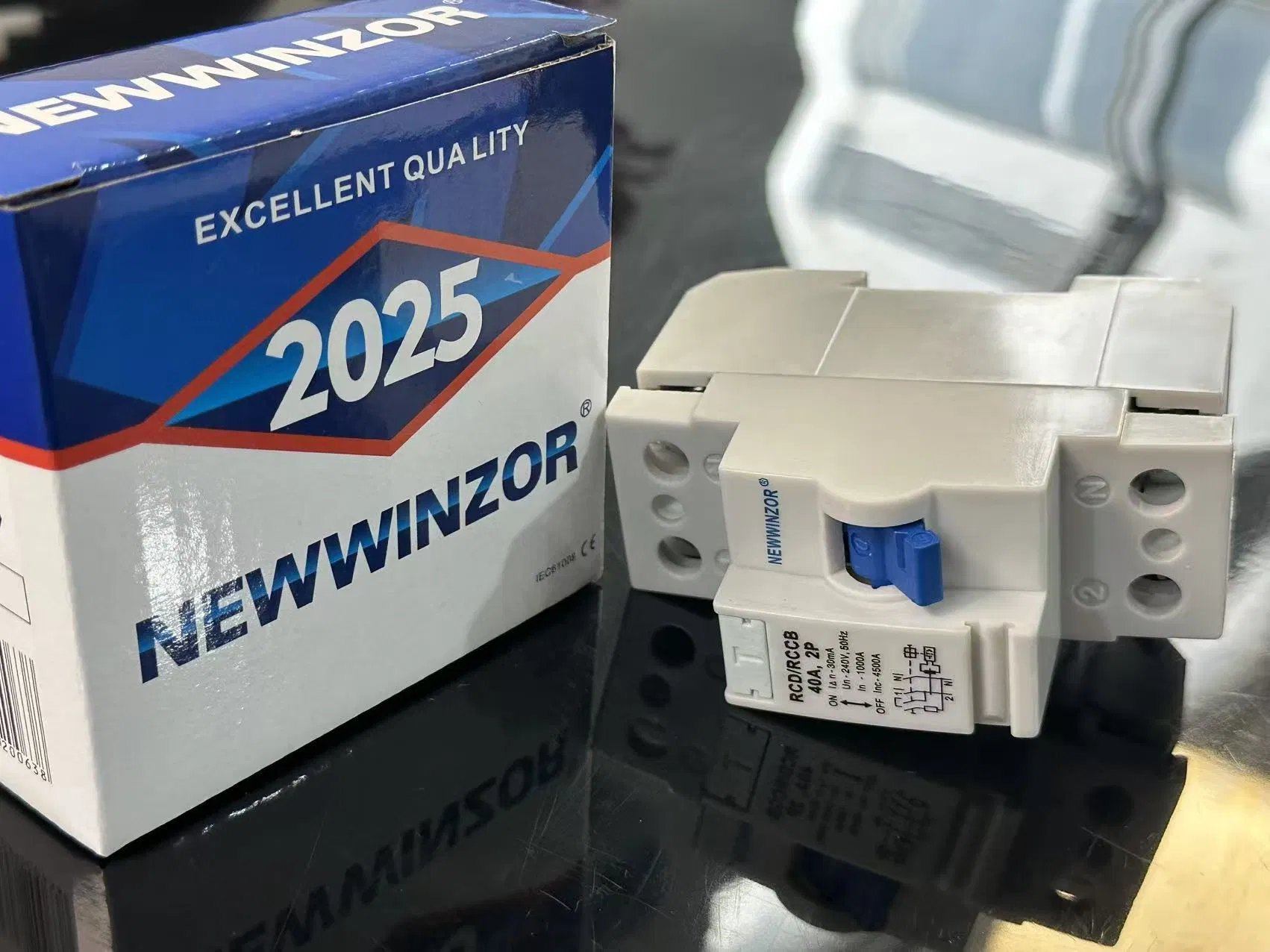

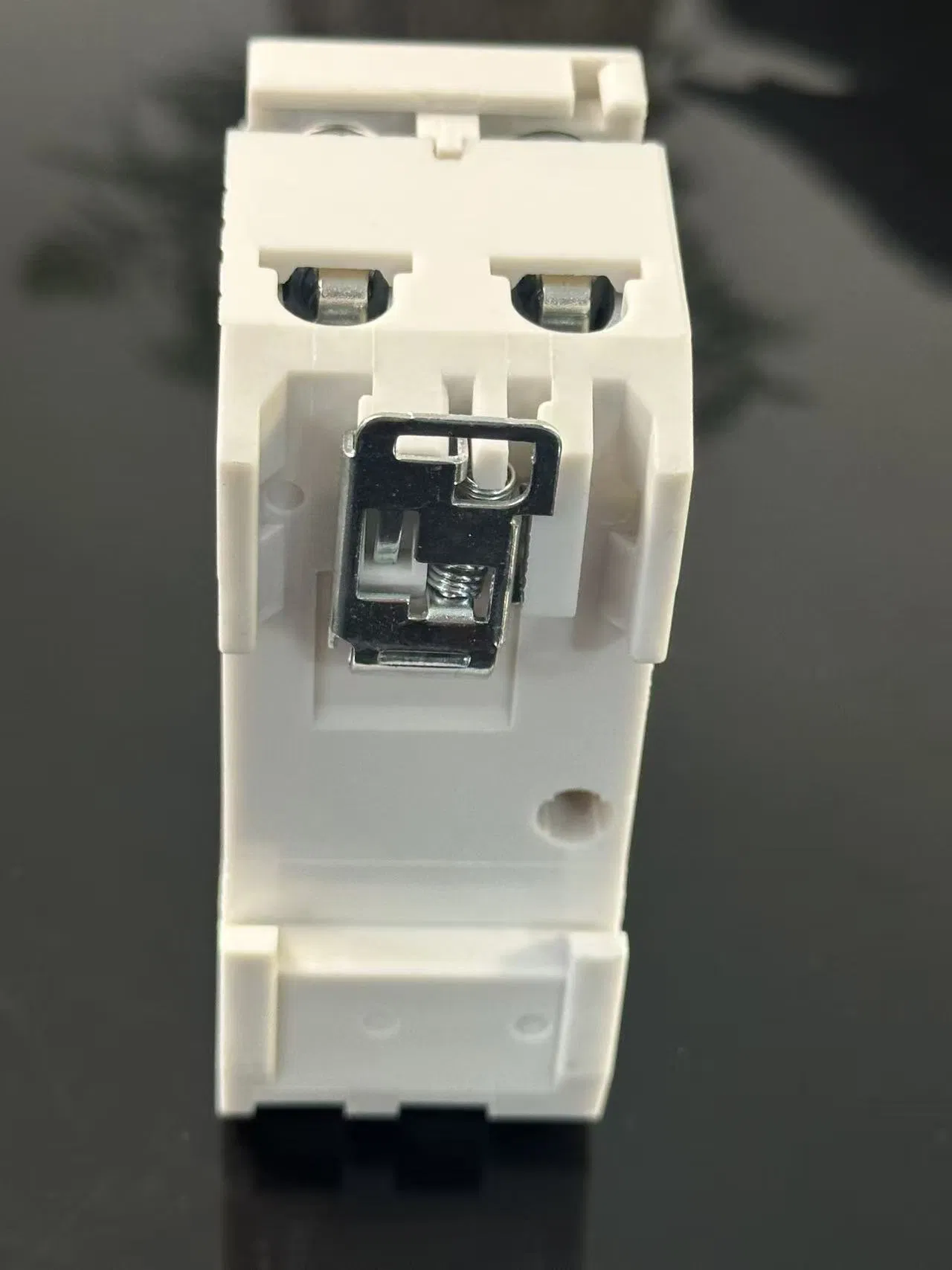

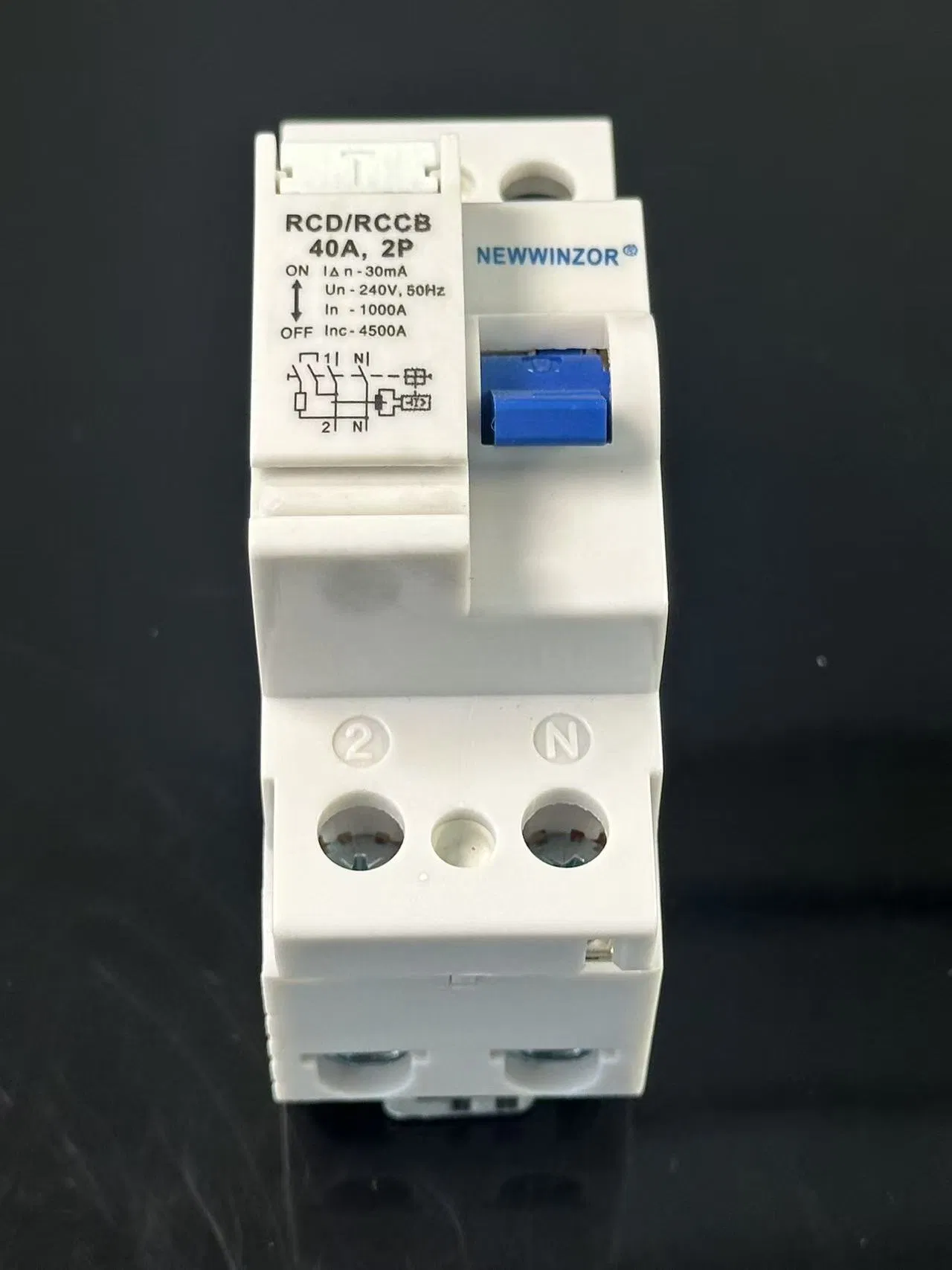

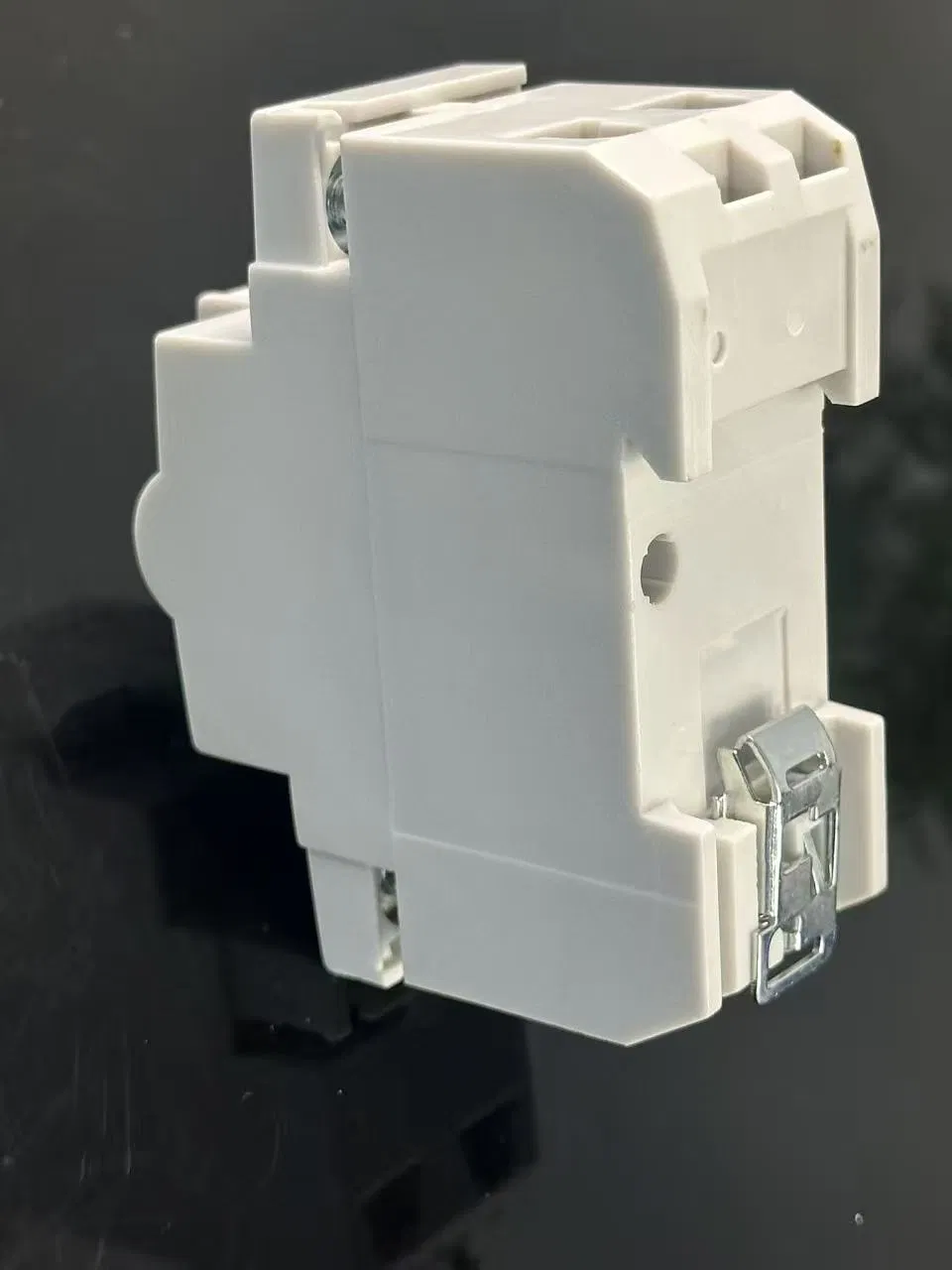

2p 4p W362 Disjuntor Diferencial Residual

1 / 5

2p 4p W362 Disjuntor Diferencial Residual

Costumização:	Disponível
Capacidade de Interrupção:	Disjuntores de Baixa Tensão
Operação:	Tipo Manual

Enviar consulta

Descrição do produto

Informação Básica

N ° de Modelo: W362

Velocidade: Disjuntor de Tipo Normal

Meio de extinção de arco: Ar

Instalação: Fixado

Estrutura: rccb

Número pólos: 2

Tipo: Disjuntor de circuito

Certificação: VDE, ISO9001-2000, CE, CB

Pacote de Transporte: caixa de cartão

Descrição de Produto

Disjuntor de Corrente Residual (ID / RCCB)

O disjuntor de corrente residual ID é um dispositivo de proteção elétrica de alto desempenho, concebido com a tecnologia mais recente para proporcionar segurança ativa contra fugas de corrente. Possui uma excelente capacidade de interrupção de curto-circuito de até 10 kA, posicionando-se como uma escolha moderna e confiável no setor elétrico.

Este equipamento conta com um elevado padrão de proteção (grau IP20), tempo de ação extremamente sensível e longa vida útil de serviço. É amplamente utilizado na proteção de circuitos elétricos contra sobrecargas e curtos-circuitos, operando de forma ideal em frequências de AC50Hz com tensão nominal de 240V para sistemas monopolares e 415V para sistemas multipolares. Adicionalmente, pode funcionar como chave interruptora para acionamento de redes elétricas e de iluminação sob condições normais de operação.

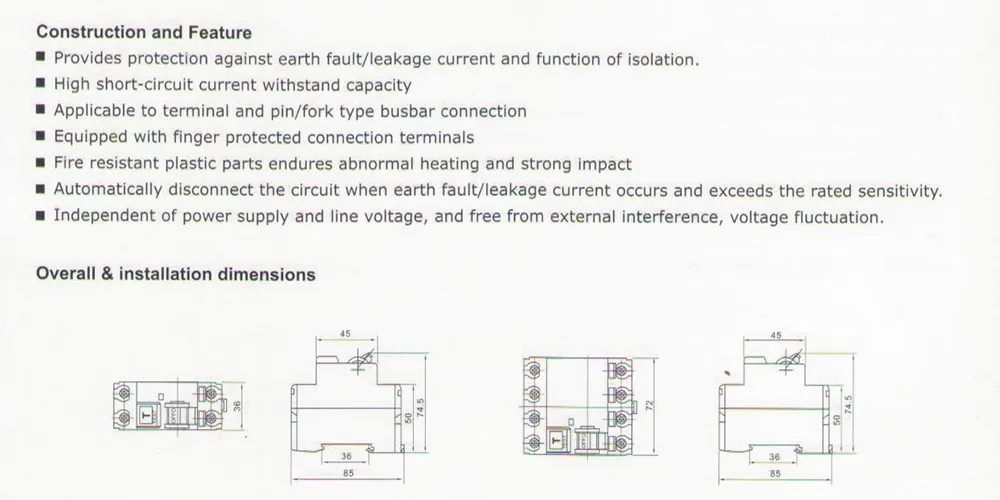

Dimensão e Montagem

⚠️ Aviso de Segurança e Uso

A função de proteção contra fuga de corrente do RCCB é calibrada e selada pelo fabricante. Não desmonte nem abra o produto em hipótese alguma.
Após a instalação e energização, recomenda-se realizar o teste de funcionamento mensalmente pressionando o botão de teste integrado. O disjuntor deverá desarmar imediatamente.
O dispositivo deve ser armazenado e operado em locais secos, devendo ser protegido da chuva, neve e humidade excessiva.
O RCCB isolado atua contra fugas à terra; certifique-se de associá-lo a proteções de curto-circuito adequadas à sua aplicação.

Especificações Técnicas

Tipo	Especificação	Corrente Nominal	Tensão Nominal	Corrente Residual de Operação	Faixa de Corrente Residual	Capacidade de Curto-Circuito	Vida Mecânica
ID	2 pólos	16A, 25A, 32A, 40A, 63A	240 V CA	0.03A, 0.1A, 0.3A	0.5 IΔn ~ IΔn	3000 A a 6000 A	10000 ciclos
ID	4 pólos	16A, 25A, 32A, 40A, 63A	415 V CA	0.03A, 0.1A, 0.3A	0.5 IΔn ~ IΔn	3000 A a 6000 A	10000 ciclos

Perguntas Frequentes (FAQ)

Para que serve o disjuntor de corrente residual (RCCB)?

O RCCB serve essencialmente para proteger pessoas contra choques elétricos por contacto direto ou indireto e prevenir incêndios causados por correntes de fuga à terra na instalação elétrica.

Qual é a diferença de aplicação entre os modelos de 2 pólos e 4 pólos?

O modelo de 2 pólos é indicado para instalações monofásicas (fase e neutro) operando em 240V CA, enquanto o de 4 pólos atende a sistemas trifásicos com neutro em tensões de até 415V CA.

Com que frequência devo realizar o teste do disjuntor?

Recomenda-se realizar o teste de funcionamento uma vez por mês, bastando pressionar o botão de teste (T). Se o disjuntor desarmar a rede instantaneamente, o sistema está operacional.

O disjuntor de corrente residual protege contra sobrecargas elétricas?

Este modelo específico de RCCB (ID) foca na detecção de fugas de corrente residual para a terra. Para proteção contra curto-circuito e sobrecarga térmica, deve ser associado em série com disjuntores termomagnéticos (MCB).

Quais são as principais normas atendidas pelo modelo W362?

O dispositivo atende e cumpre os mais rigorosos padrões de segurança internacional, possuindo certificações reconhecidas mundialmente como VDE, ISO9001-2000, CE e CB.
