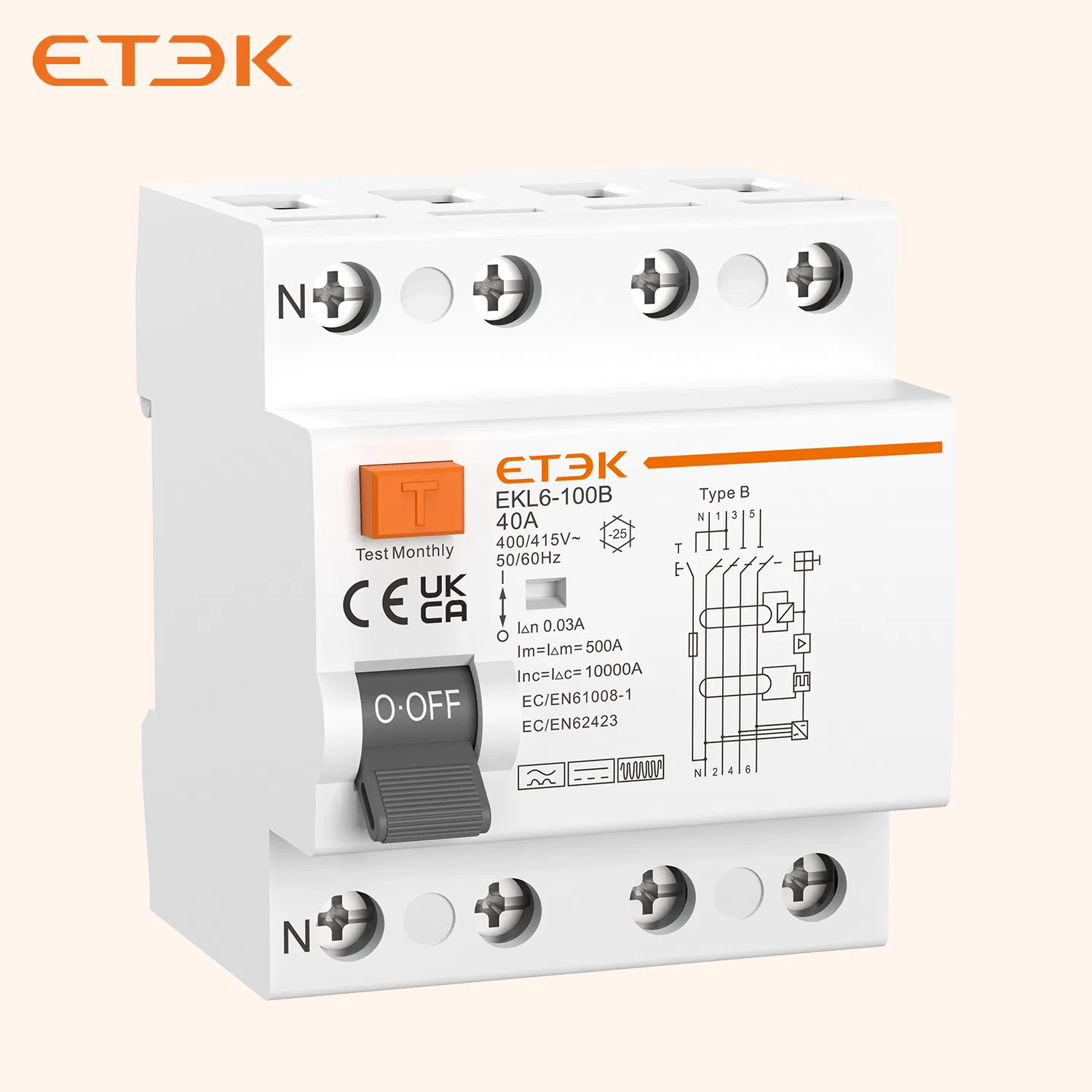

Desde sobrecorrente básica até detecção sofisticada de falhas de arco, os produtos oferecem proteção completa do circuito em uma família coesa de produtos.
Cumpre ou excede as normas internacionais com certificações, incluindo CE, VDE, TUV, CB e muito mais.

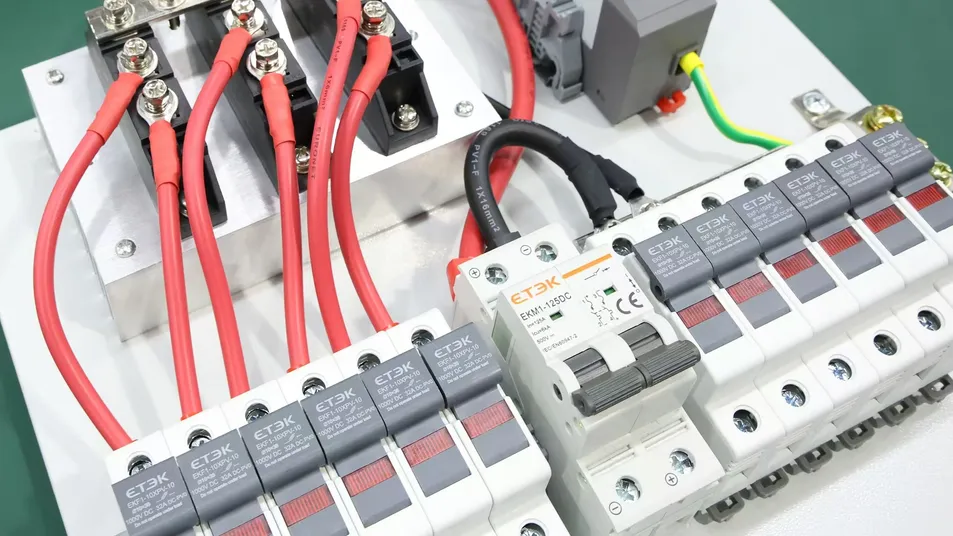

Os acessórios compatíveis e o design uniforme em toda a gama permitem uma integração perfeita em painéis de distribuição.
Concebido tendo em mente as necessidades do instalador, com terminais claros, pontos de acesso fáceis e compatibilidade com sistemas de calha DIN padrão.

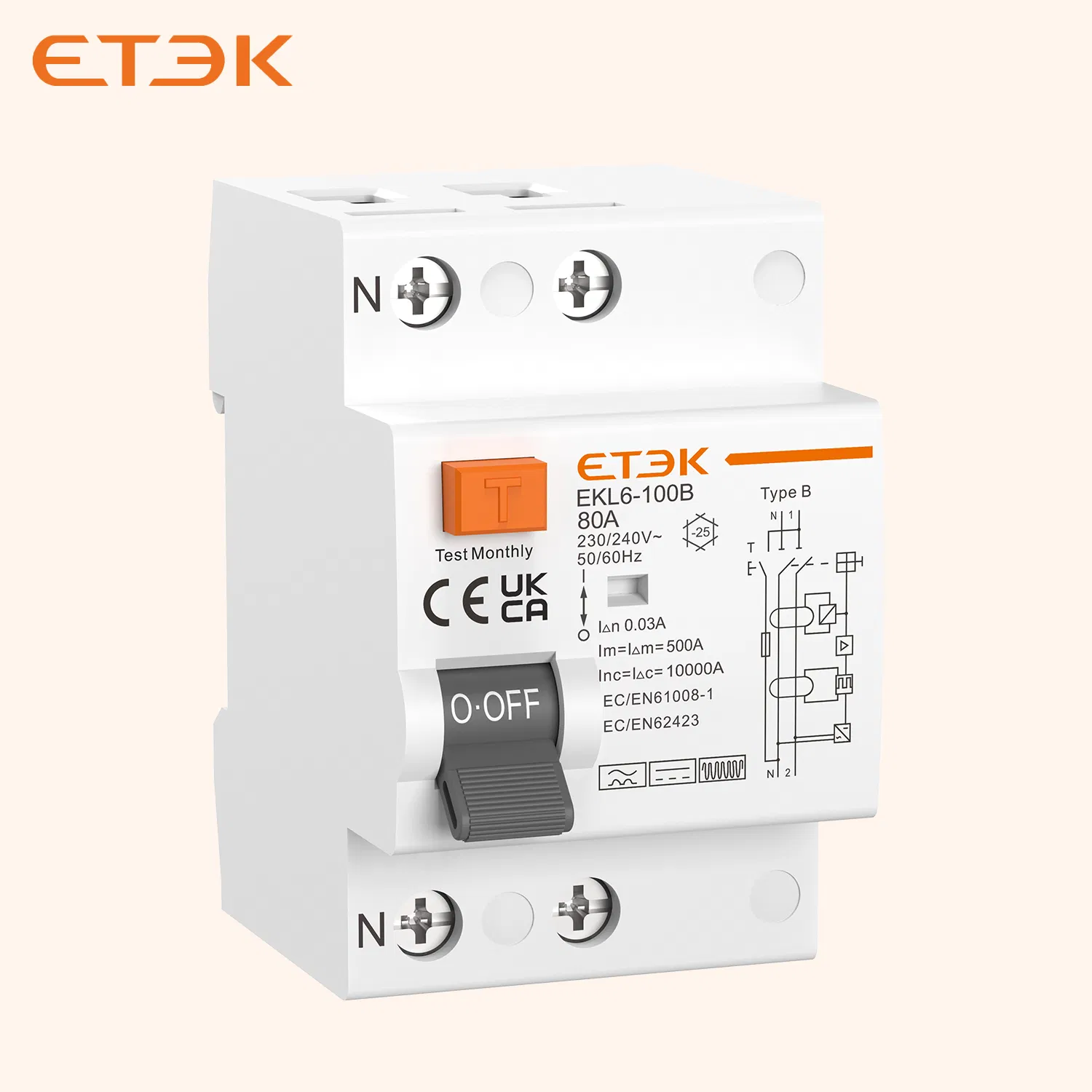

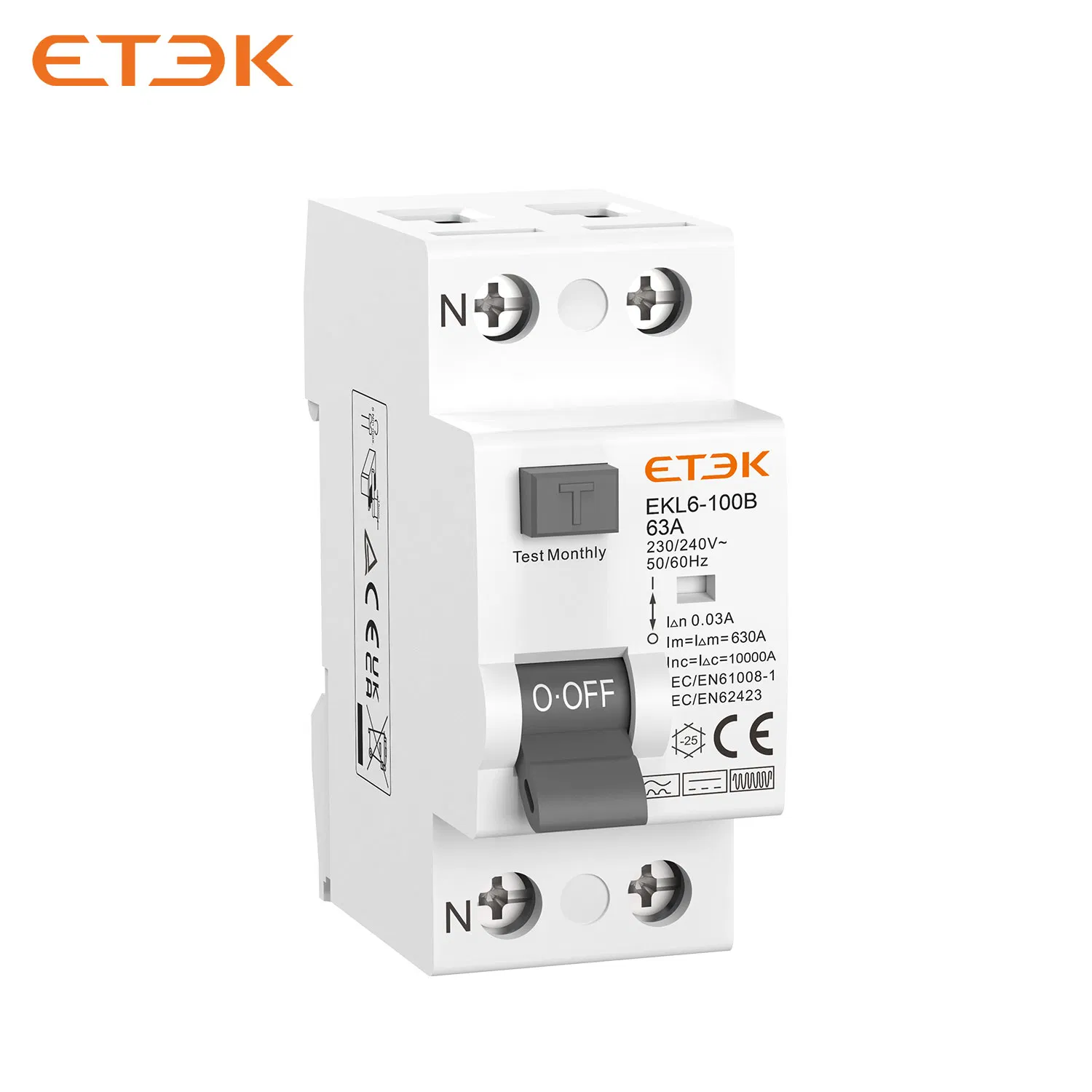

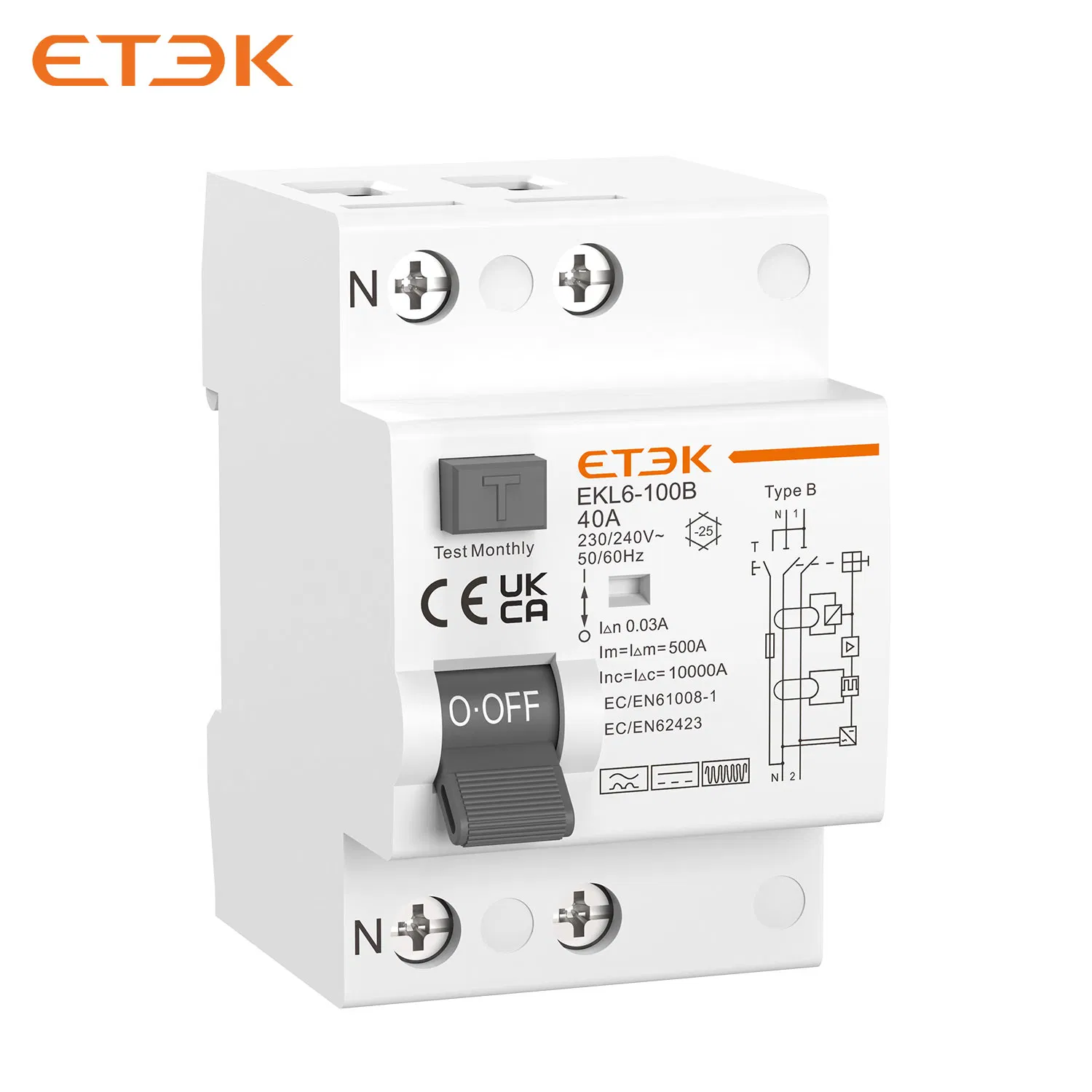

| Dados gerais | |
|---|---|
| Padrão | IEC/EN 61008-1, IEC/EN 62423 |
| Protecção | Falha de terra |
| Tipo de viagem | Tipo electromagnético |

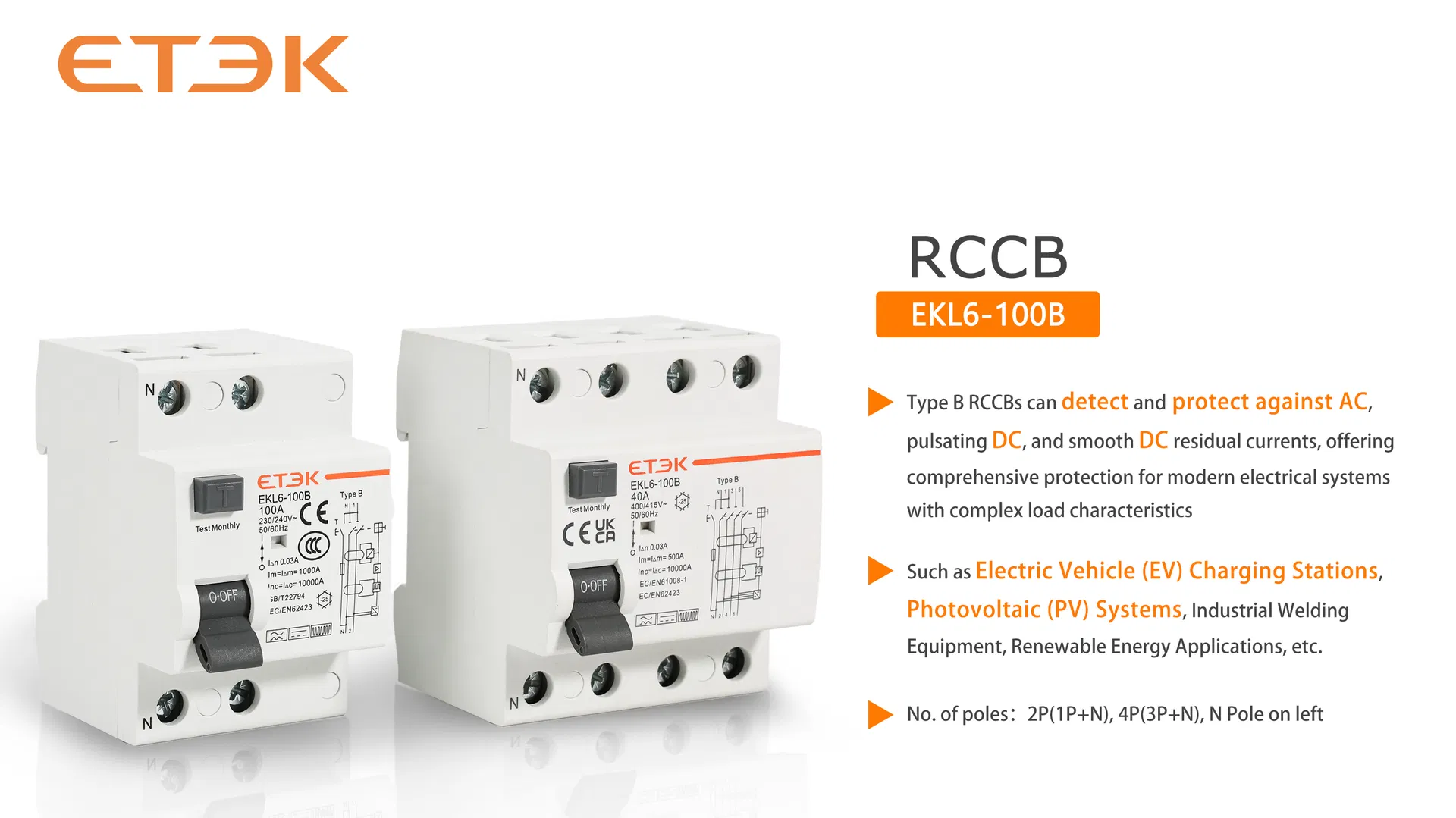

| Tipo de corrente residual | Tipo B - corrente DC residual, pulsante e suave, alta frequência (≤ 1 kHz) |
| Característica de tempo | Instantâneo |
| N.o de pólos | 1P+N, 3P+N |
| Neutro | Ligado, pólo N à direita |
| Tensão de isolamento (UI) | 500 V. |
| Tensão nominal (UE) | 1P+N: 230/240V~; 3P+N: 400/415V~ |
| Correntes nominais (In) | 1P+N: 16, 25, 40, 63, 80, 100A; 3P+N: 16, 25, 40, 63, 80, 100A |
| Corrente de sensibilidade nominal (IΔn) | 30, 100, 300 mA |
| Corrente nominal fora do tempo abaixo de (IΔn) | ≤ 0.1s |
| Capacidade nominal de fabrico e quebra de resíduos (IΔm) | 500A (em In ≤ 50A), 10In (em In > 50A) |
| Frequência nominal | 50 / 60 Hz |
| Corrente de curto-circuito condicional nominal (Inc IΔc) | 10 kA |
| Tensão nominal de resistência a impulsos (Uimp) (1.2/50μs) | 4 kV |
| Tensão de teste dielétrico | 2.5 kV (50/60 Hz, 1 min.) |
| Vida eléctrica | 2,000 ciclos |
| Vida mecânica | 4,000 ciclos |
| Indicação da posição de contacto | Verde OFF / Vermelho ON |
| Indicador de falha de terra | Branco: Normal; Vermelho: Avaria de fuga |
| Grau de protecção | IP20 |
| Temperatura ambiente | -25 °C ~ 40 °C, Máx. 95% de humidade |
| Tipo de ligação do terminal | Cabo / Tipo pino / Barra condutora tipo forquilha |
| Tamanho máx. Do terminal para o cabo | 35 mm² |
| Binário de aperto máx | 2.5 N.m |
| Tipo de montagem | Montagem em calha DIN de 35 mm |
| Método de entrada | Bidirecional |
| Sensibilidade de disparo | |
|---|---|
| 30 mA | Este é o nível de proteção mais utilizado em casas e edifícios comerciais e é adequado para proteção de tomadas em ambientes residenciais gerais, escritórios e locais comerciais. |
| 100 mA | Normalmente utilizado em situações em que os requisitos de proteção pessoal não são tão rigorosos como 30 mA, ou para proteção de equipamento como sistemas de ar condicionado, equipamento industrial, etc. |
| 300 mA | Principalmente usado para proteção contra incêndio, como painéis de distribuição e proteção geral de grandes equipamentos elétricos. |
| Tempos de disparo | |||||
|---|---|---|---|---|---|
| RCDs tipo B - valores padrão de tempo de travagem e de não accionamento para correntes directas residuais resultantes de circuitos rectificadores e para corrente contínua residual suave. | |||||
| Digite | Correntes de avaria | Tempo de disparo a | |||
| Tipo B | Correntes alternadas | 1 × IΔn | 2 × IΔn | 5 × IΔn | 500 A |
| Correntes DC pulsantes | 1.4 × IΔn | 2 × 1.4 × IΔn | 5 × 1.4 × IΔn | 500 A | |
| Correntes CC suaves | 2 × IΔn | 2 × 2 × IΔn | 5 × 2 × IΔn | 500 A | |
| Padrão | Máx. 0.3 s | Máx. 0.15 s | Máx. 0.04s | Máx. 0.04s | |

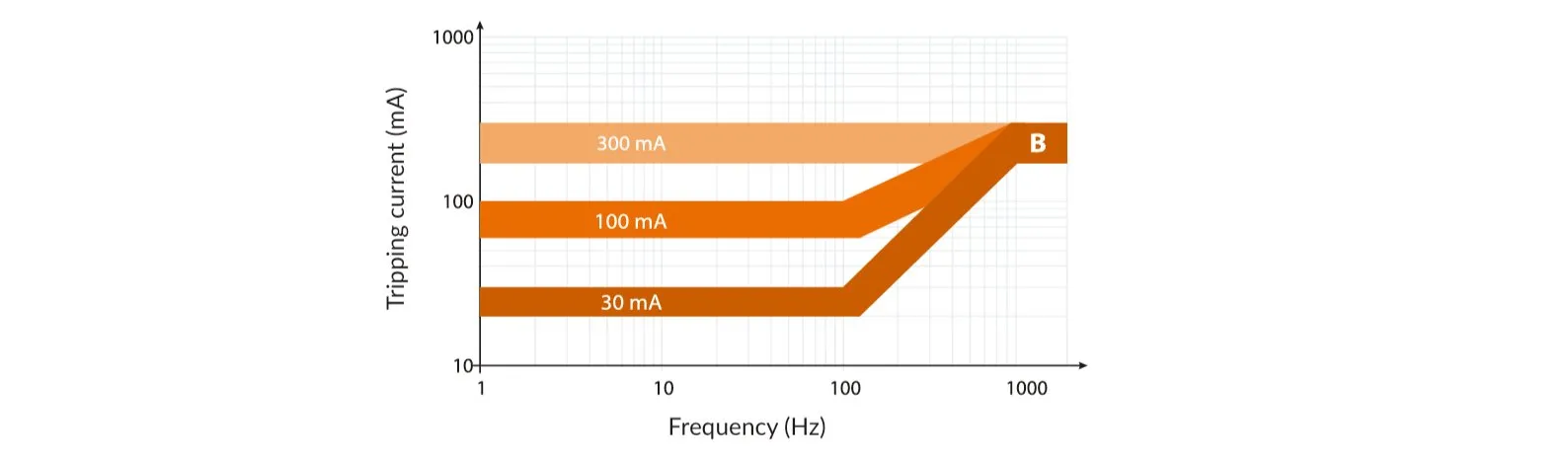

| RCDs do tipo B - frequência e limites de operação | ||
|---|---|---|
| Frequência (Hz) | Corrente residual não operacional (IΔn) | Corrente de funcionamento residual (IΔn) |
| 150 | 0.5 IΔn | 2.4 IΔn |
| 400 | 0.5 IΔn | 6 IΔn |
| 1000 | IΔn | 14 IΔn |
| Capacidade da cablagem | ||
|---|---|---|
| Corrente nominal em (A) | Áreas de secção transversal (mm²) | Binário de aperto (N.m) |
| 16 | 2.5 | 2.5 |
| 25 | 4 | 2.5 |
| 32 | 6 | 2.5 |
| 40 | 10 | 2.5 |
| 63 | 16 | 2.5 |
| 80 | 25 | 2.5 |
| 100 | 35 | 2.5 |
Para o produto que adquiriu, oferecemos uma garantia de substituição de três anos para salvaguardar os seus direitos pós-venda.
Para quaisquer problemas de produtos que encontre após a compra, a nossa equipa de pós-venda responderá prontamente e fornecerá-lhe assistência.
Para problemas de produtos relativamente complexos, também temos uma equipe técnica profissional disponível para oferecer assistência e aconselhamento.

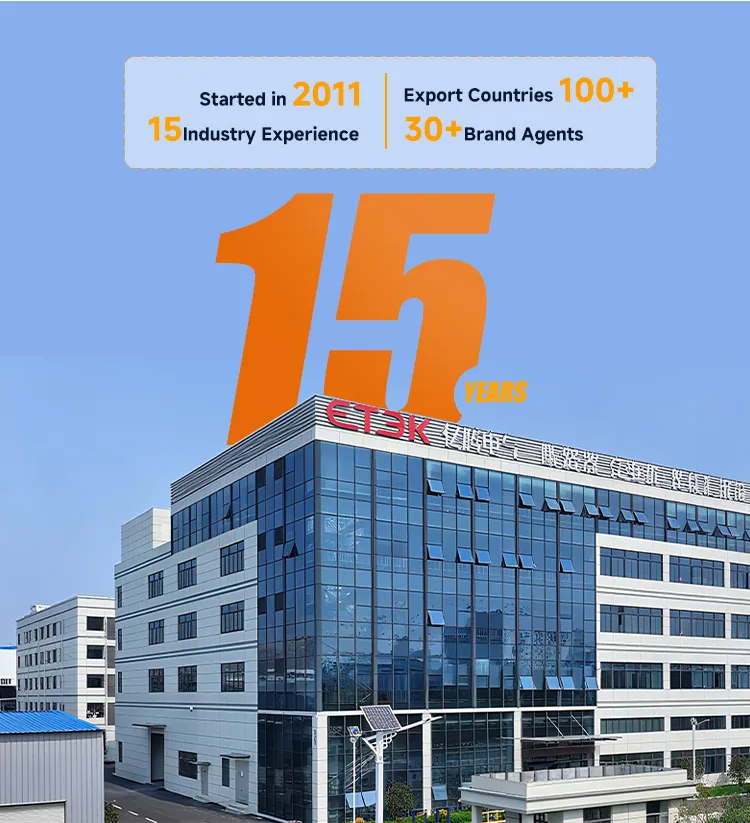

Somos especializados na fabricação de aparelhos elétricos de baixa tensão. Atualmente, nossa fábrica de produção abrange uma área de 10.000 metros quadrados, com uma produção anual superior a 8 milhões de pólos de MCBs.

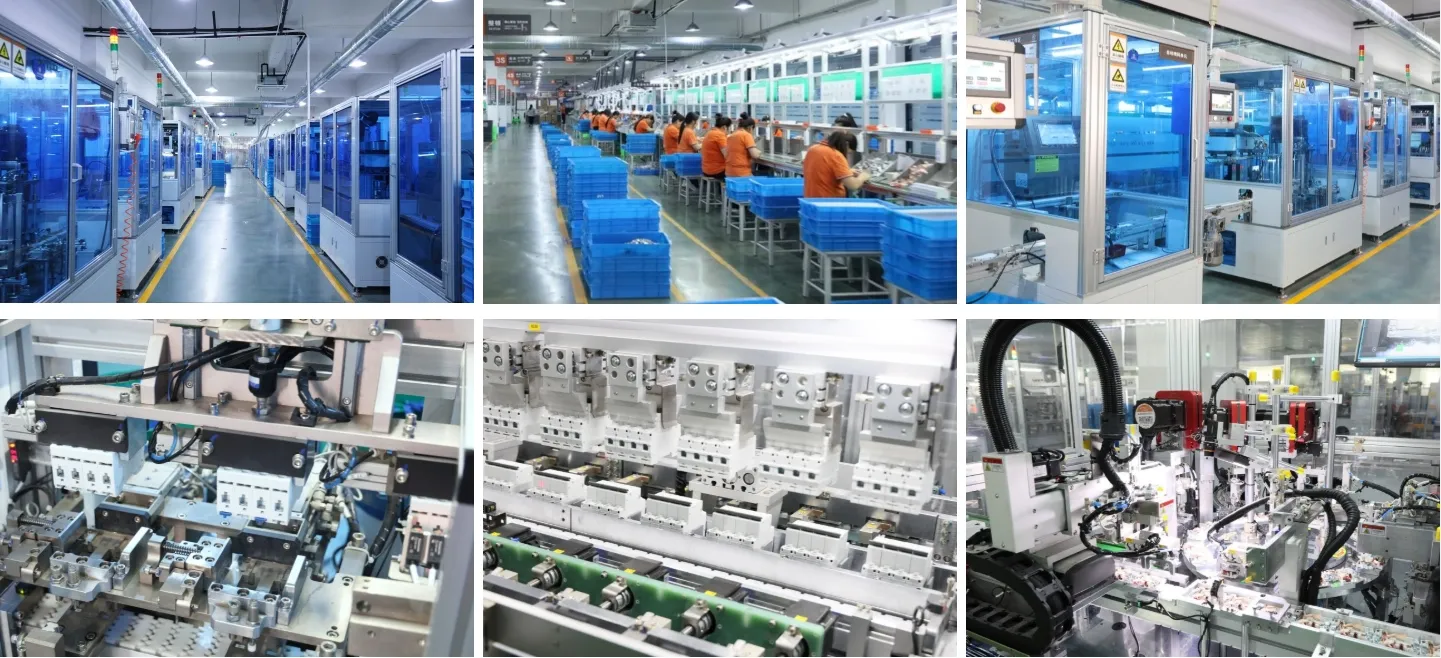

Fundada em 2011, trazemos mais de 14 anos de experiência na indústria. Em 2018, conseguimos a automação em várias linhas de produção. No final de 2023, concluímos a construção de nossa nova base de fabricação.

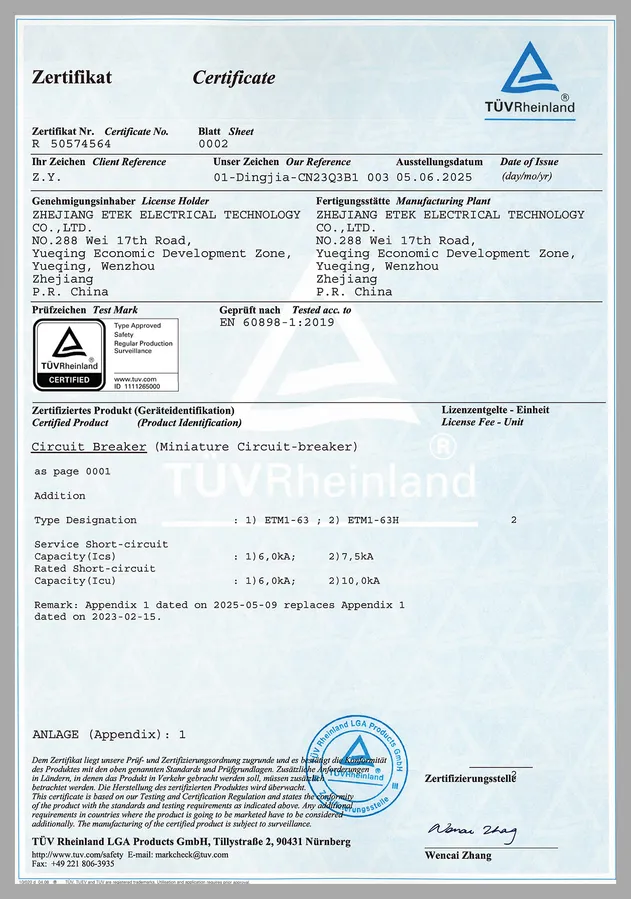

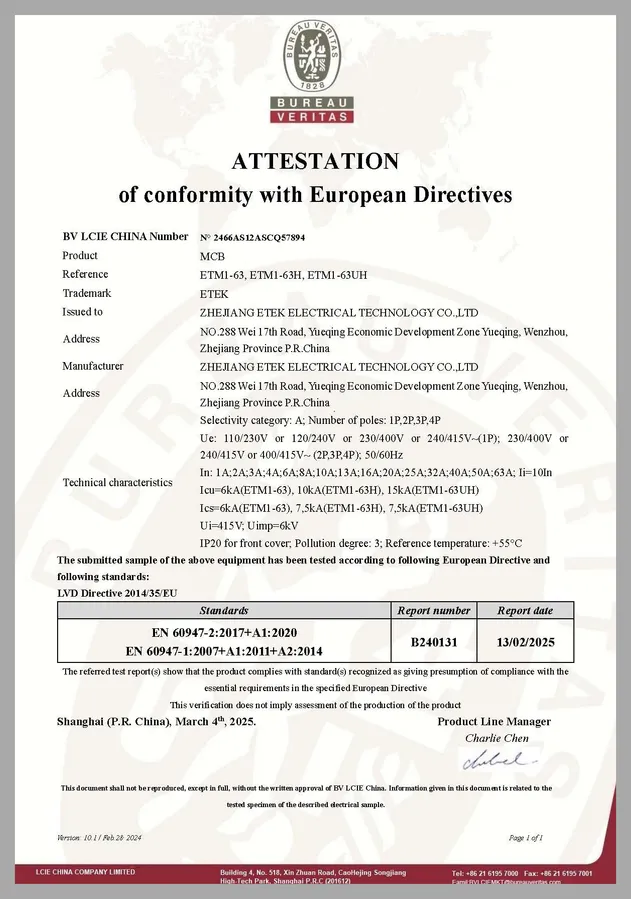

A nossa fábrica possui certificações ISO9001, ISO14001 e ISO45001, enquanto os nossos produtos estão certificados com CE, CB, TUV, UKCA, SEMKO, VDE, SAA, entre outros. Os nossos produtos são exportados para mais de 100 países e regiões, incluindo o Reino Unido, França, Austrália, Rússia, Ucrânia, Turquia e Brasil.
