DIN 908 Plugue de Óleo com Soquete Hexagonal em Aço Inoxidável, Plugue de Vedação Rosqueado, Plugue de Tubo Hidráulico para Uso Industrial

Visão Geral - Informação Básica

N ° de Modelo.

M10-M64

Sulco

Hexágono

Conexão

Porca Normal

Estilo Cabeça

Redondo

Padrão

DIN, GB, BSW, JIS, GOST

Grau

A2-70

Tipo de rosca

Rosca completa

Tempo de entrega

7-15 dias úteis

Tempo de amostragem

3 a 5 dias úteis

Comprimento

11 mm

Personalizado

Personalizável

Pacote de Transporte

Caixa pequena

Descrição do Produto

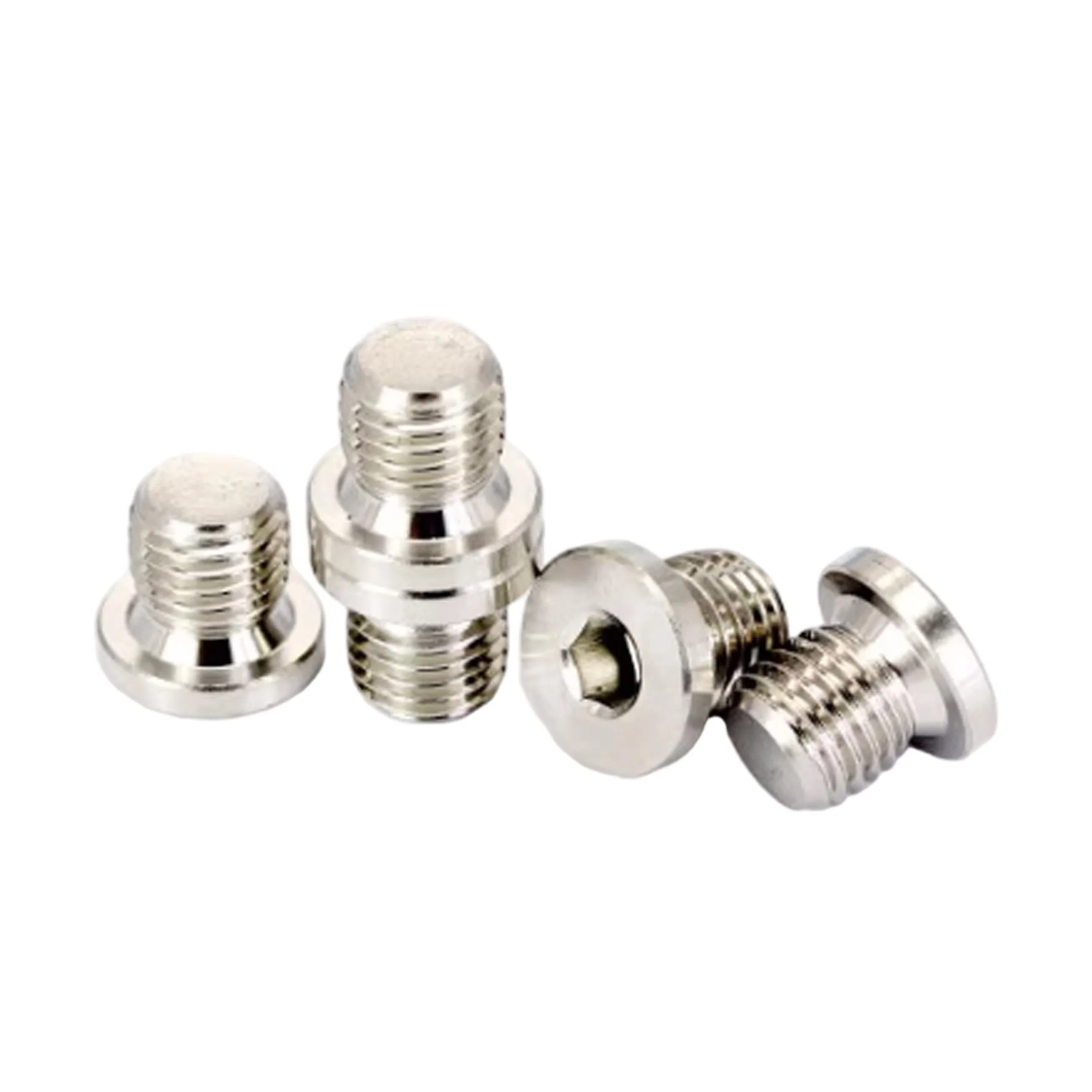

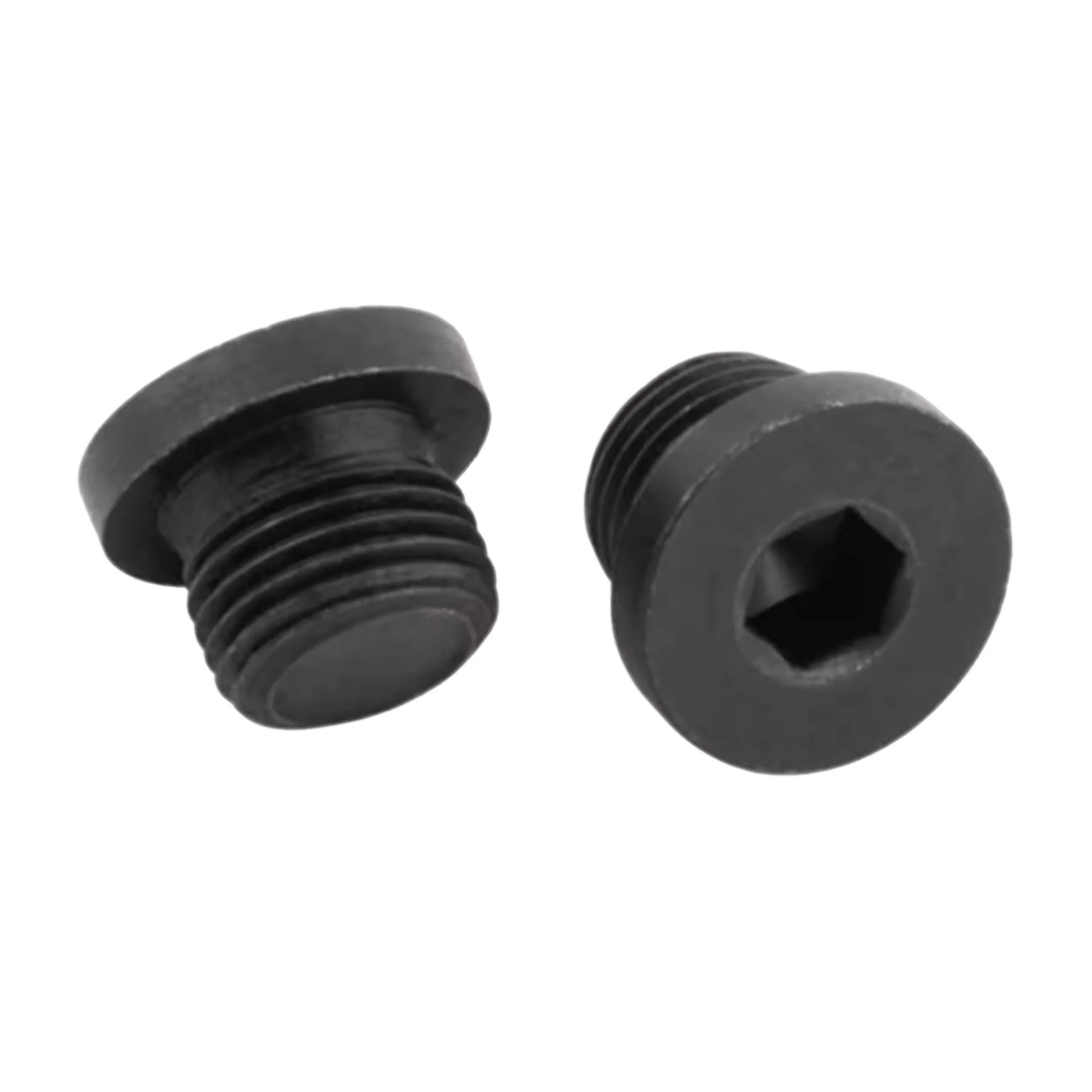

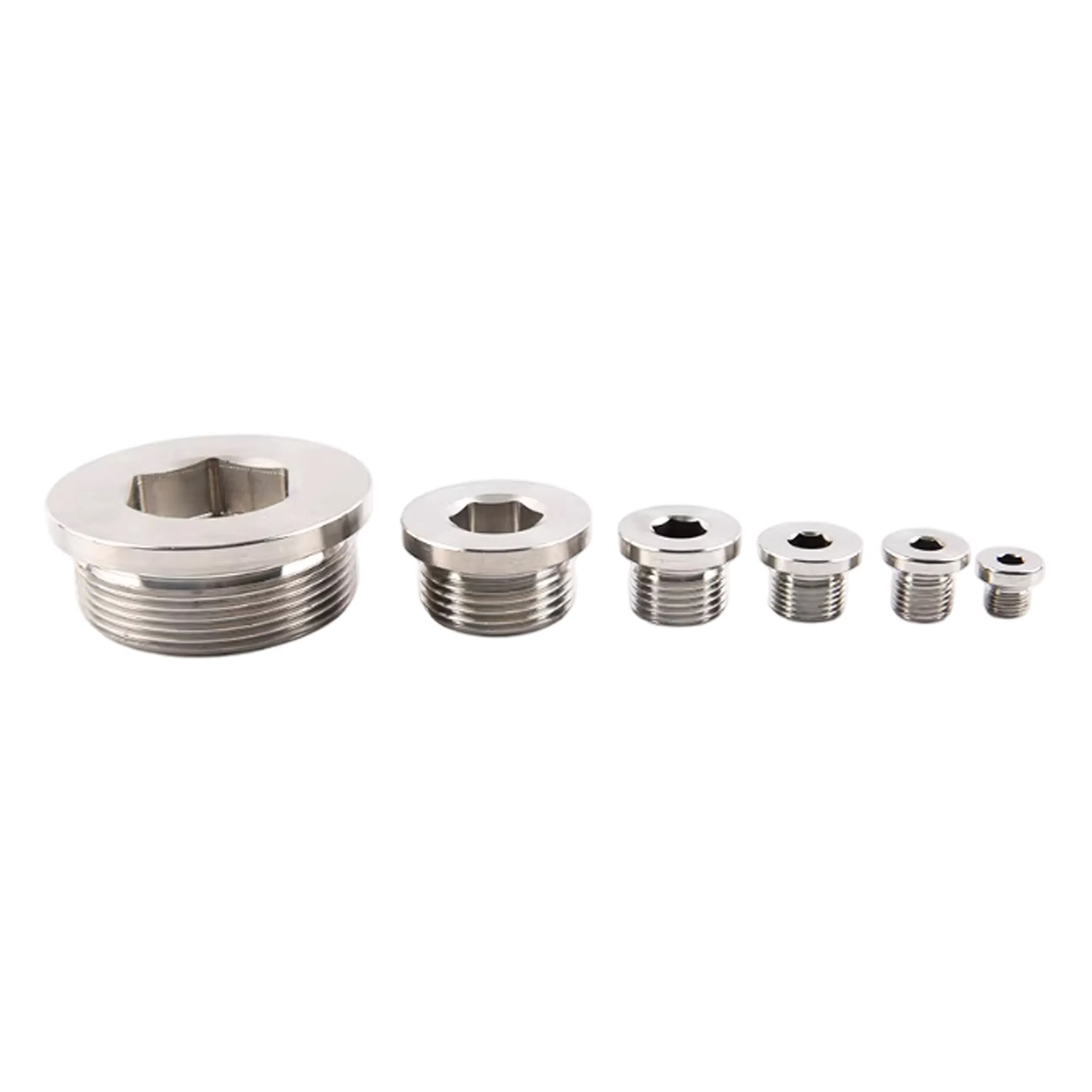

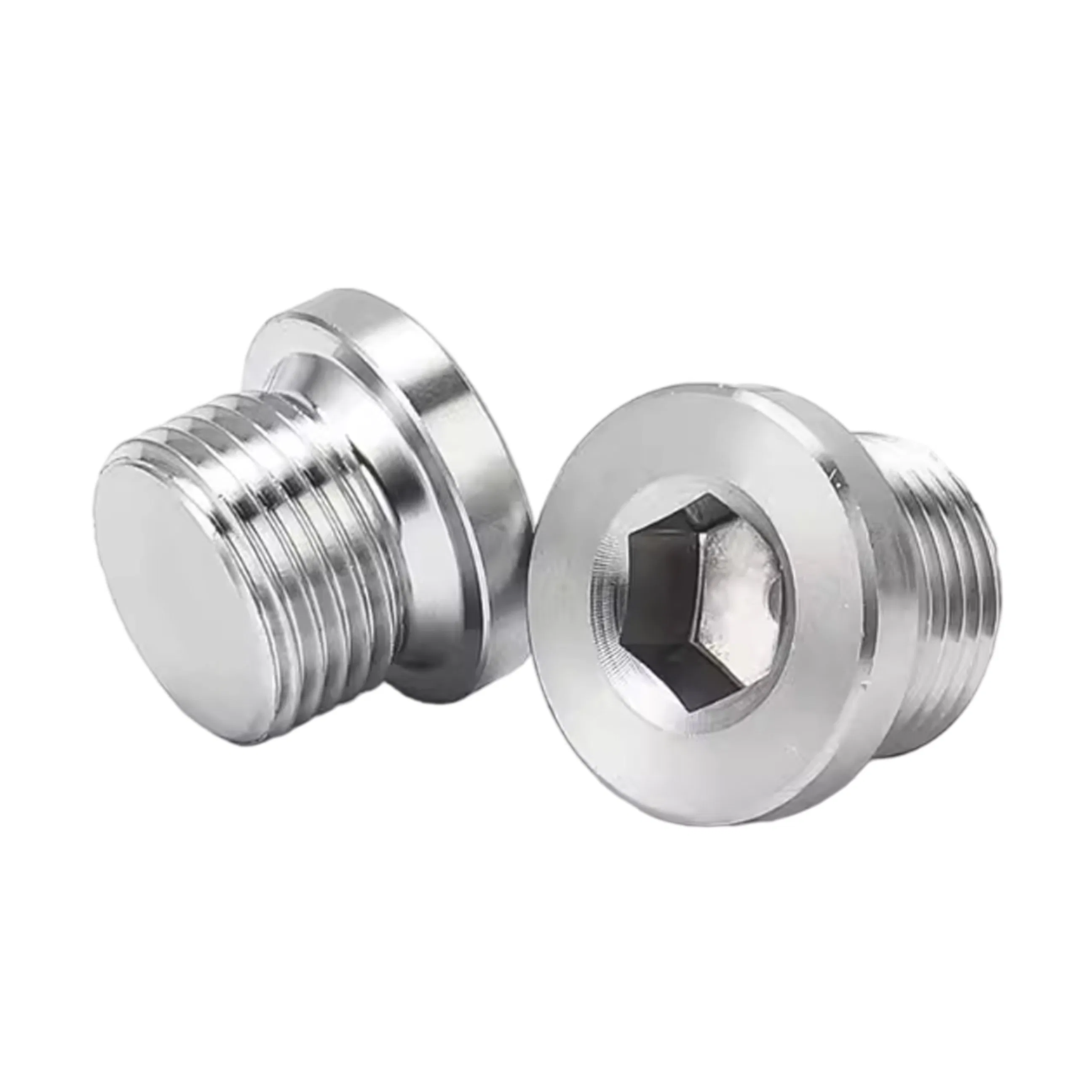

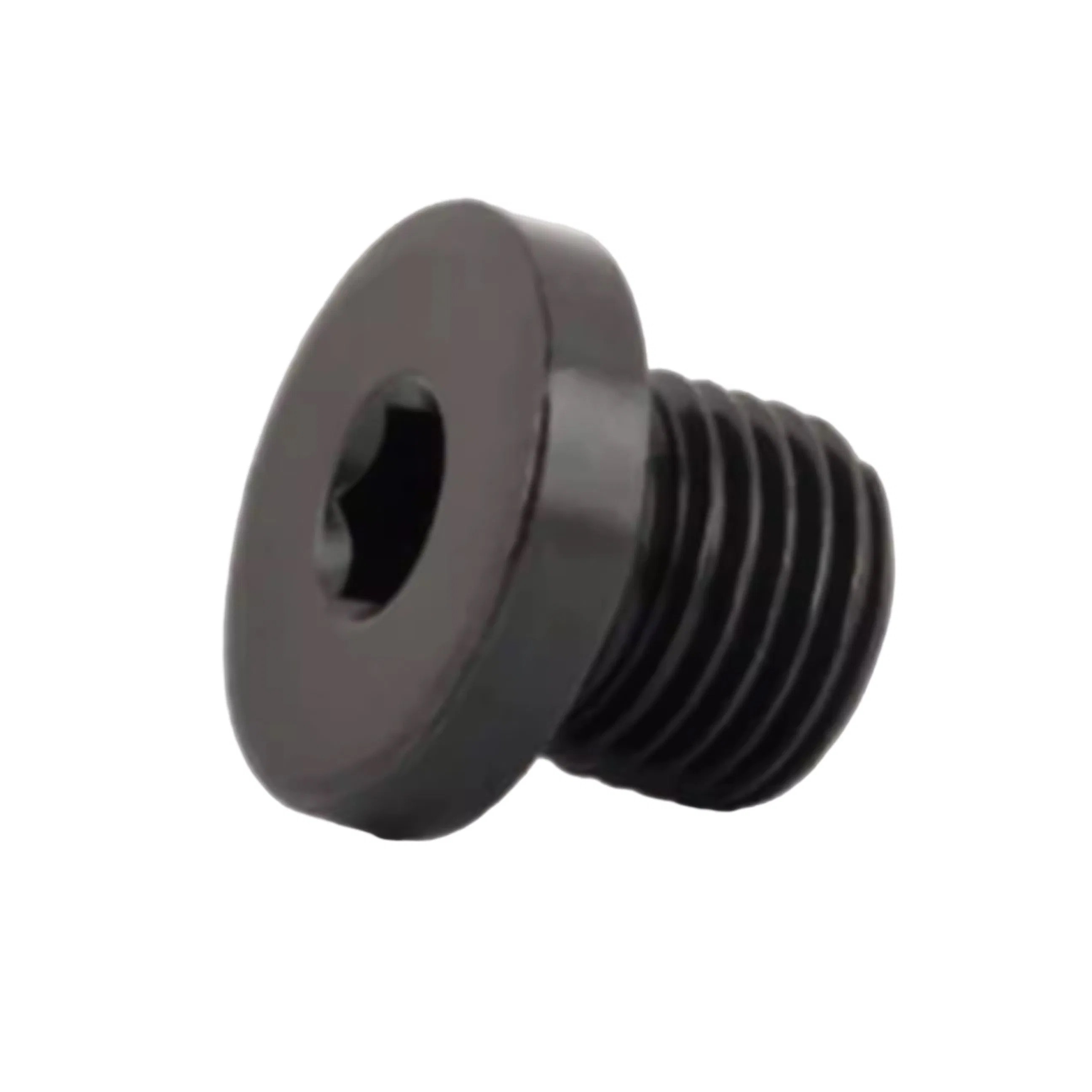

DIN 908 Plugue de Óleo com Soquete Hexagonal em Aço Inoxidável

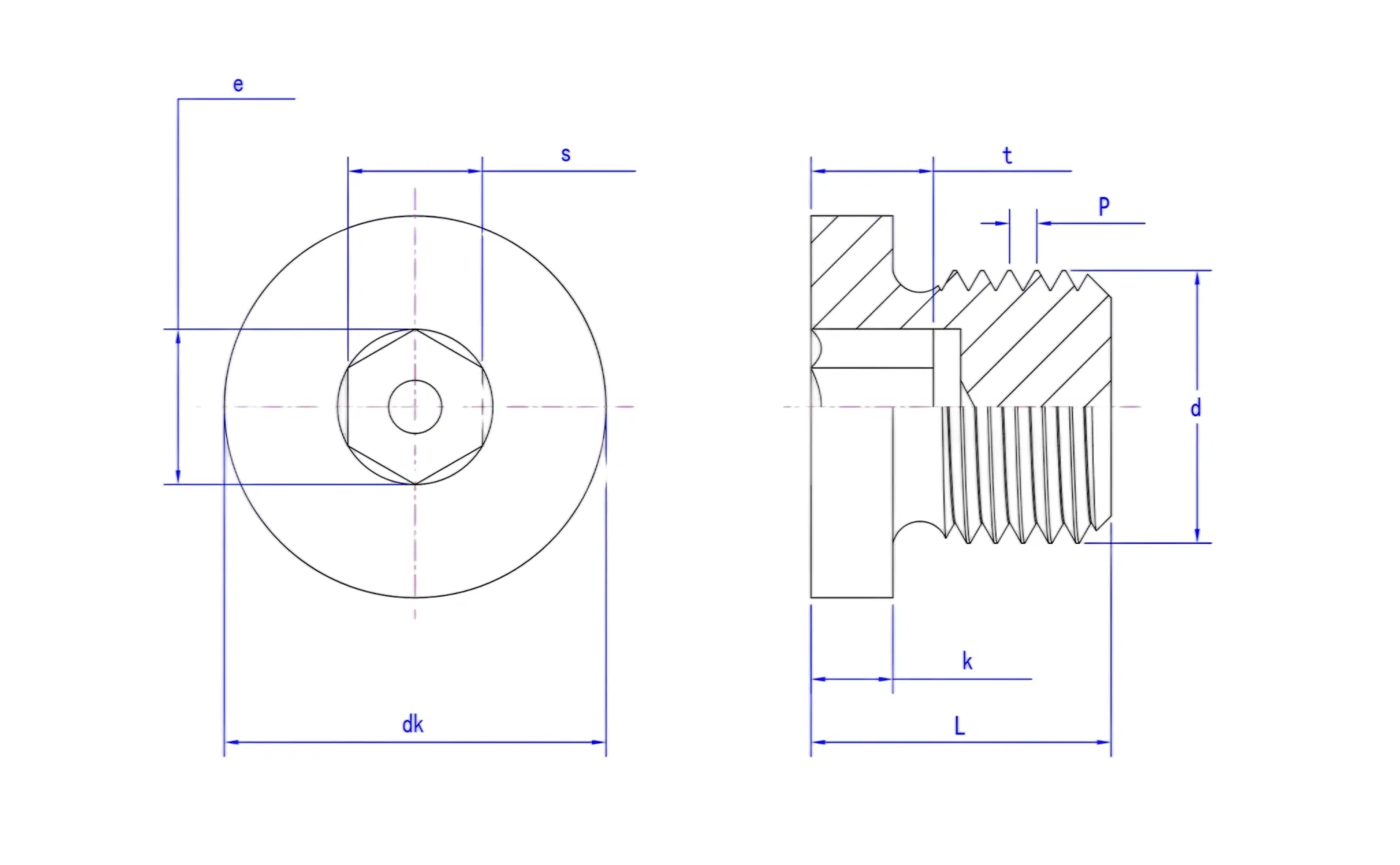

Especificação

Seg	M10	M12	M14	M16	M18	M20	M22
P	1	1.5	1.5	1.5	1.5	1.5	1.5
k máx	3.5	3.5	3.5	3.5	4.5	4.5	4.5
k min	3	3	3	3	4	4	4
máx. dk	14	17	19	21	23	25	27
mín. dk	13.57	16.57	18.48	20.48	22.48	24.48	26.48
e min	5.7	6.9	6.9	9.2	9.2	11.4	11.4
L	11	15	15	15	16	18	18
s máx	5.15	6.15	6.15	8.19	8.19	10.19	10.19
s min	5.03	6.03	6.03	8.04	8.04	10.04	10.04
t mín	5	7	7	7.5	7.5	7.5	7.5

Seg	M24	M27	M30	M33	M36	M38	M39
P	1.5	2	1.5 \| 2	2	1.5 \| 2	1.5	2
k máx	4.5	4.5	4.5	5.5	5.5	5.5	5.5
k min	4	4	4	5	5	5	5
máx. dk	29	32	36	39	42	44	46
mín. dk	28.48	31.38	35.38	38.38	41.38	43.38	45.38
e min	13.7	13.7	19.4	19.4	21.7	21.7	21.7
L	18	20	20	21	21	21	21
s máx	12.23	12.23	17.23	17.23	19.275	19.275	19.275
s min	12.05	12.05	17.05	17.05	19.065	19.065	19.065
t mín	7.5	9	9	9	10.5	10.5	10.5

Seg	M42	M45	M48	M52	M56	M60	M64
P	1.5 \| 2	1.5 \| 2	1.5 \| 2	1.5 \| 2	2	2	2
k máx	5.5	5.5	5.5	5.5	5.5	5.5	5.5
k min	5	5	5	5	5	5	5
máx. dk	49	52	55	60	64	68	72
mín. dk	48.38	51.26	54.26	59.26	63.26	67.26	71.26
e min	25.2	25.2	27.4	27.4	36.6	36.6	36.6
L	21	21	21	21	25	25	25
s máx	22.275	22.275	24.275	24.275	32.33	32.33	32.33
s min	22.065	22.065	24.065	24.065	32.08	32.08	32.08
t mín	10.5	10.5	10.5	10.5	14	14	14

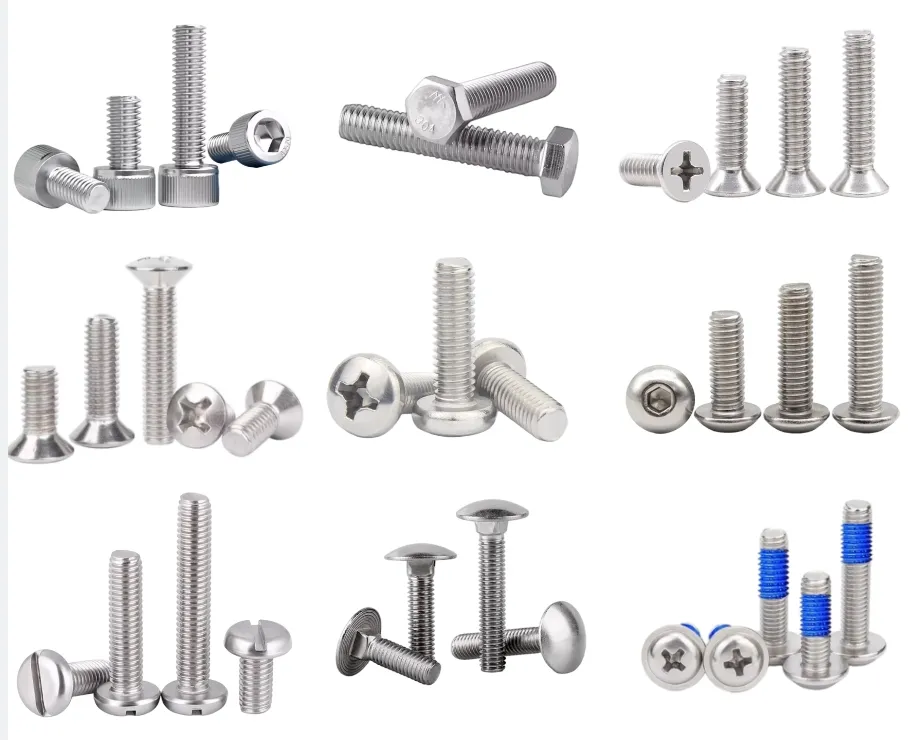

Parafusos da Máquina

Espec.: DIN, ISO, ANSIB, JIS, desenho, Amostra
Padrão: DIN7985, DIN965, DIN84, DIN963, ISO14583, ISO14581, ISO14579, ISO14584
Cabeça: Queijo elevado HD., cabeça escareada HD., Pan HD., cabeça escareada elevada HD., tampa HD.
Recesso: Transversal Recessado, hexalobular
Diâmetro: M2 ~ M48; # 2 ~ 2''
Comprimento: 3 ~ 200 mm; 5/32'' ~ 4''
Material: A2, A4, SUS 304/316 e aço carbono

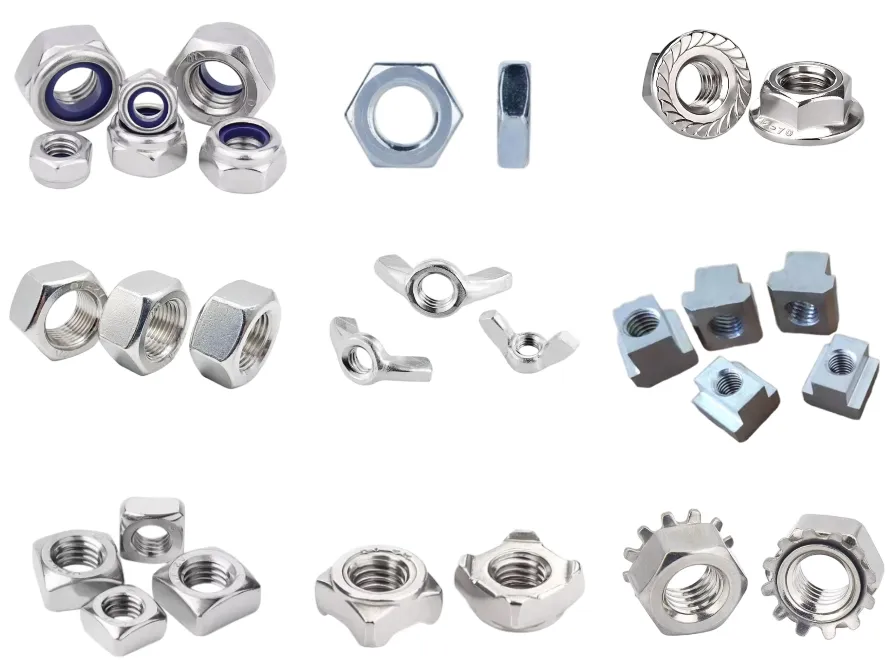

Porca

O material das porcas é geralmente feito de metais como aço inoxidável 304/316, latão e aço carbono.
Especificações: ANSI, ASME, DIN, IFI, ISO, JIS
Formas: Hexagonais, quadrados, circulares, alongadas, em forma de borboleta, forma de garra, etc.
Função: Através da rosca interna, as porcas e os parafusos da mesma especificação podem ser ligados entre si. Por exemplo, as porcas da série M4-P0.7 só podem ser ligadas a parafusos da série M4-P0.7.

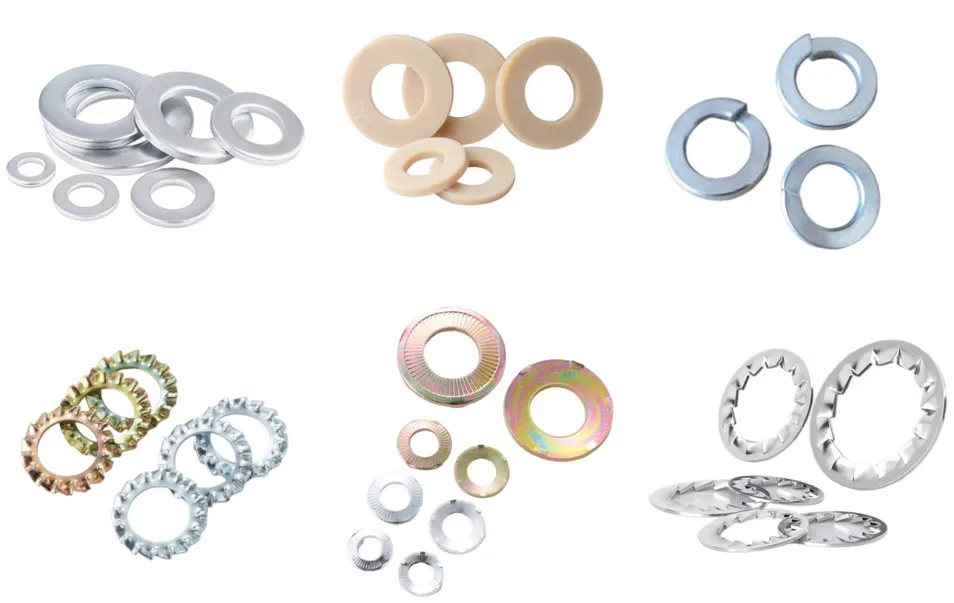

Anilha

Os materiais das juntas incluem geralmente aço inoxidável, aço carbono, nylon, etc.
Aplicação: É utilizado em instrumentos electrónicos, fabrico de moldes, máquinas de precisão, acessórios de hardware, peças mecânicas, estampagem de peças e fabricação de hardware de pequeno e médio porte.

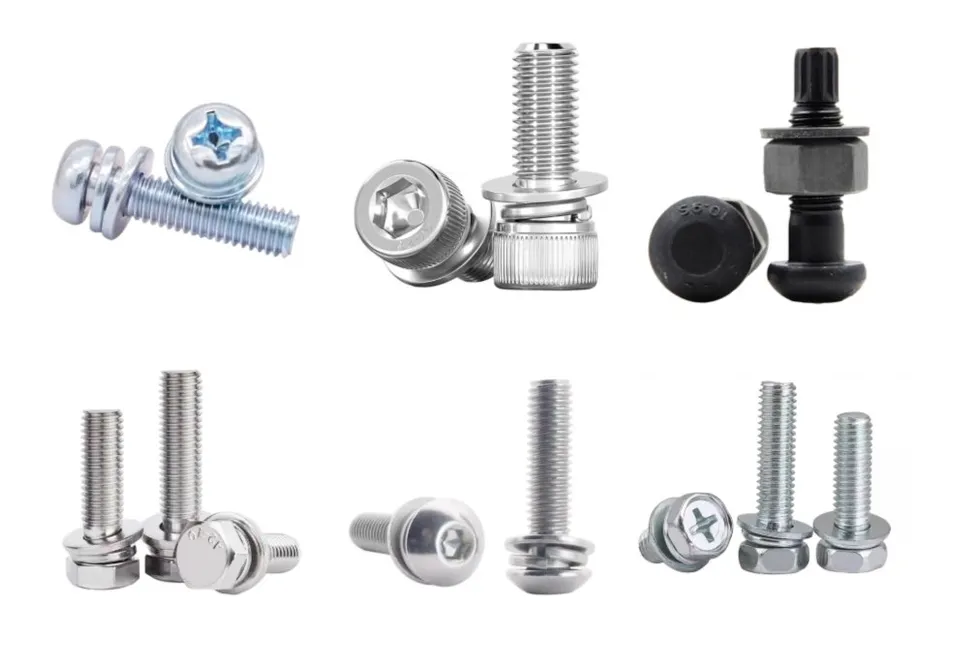

Parafusos Combinados

Material: Aço inoxidável 304/316, aço carbono, cobre, etc.
Padrão: ISO, ANSI/ASME, DIN, GB
Os parafusos combinados são amplamente utilizados em áreas como engenharia eléctrica, energia, máquinas, electrónica, aparelhos domésticos, mobiliário e construção naval.

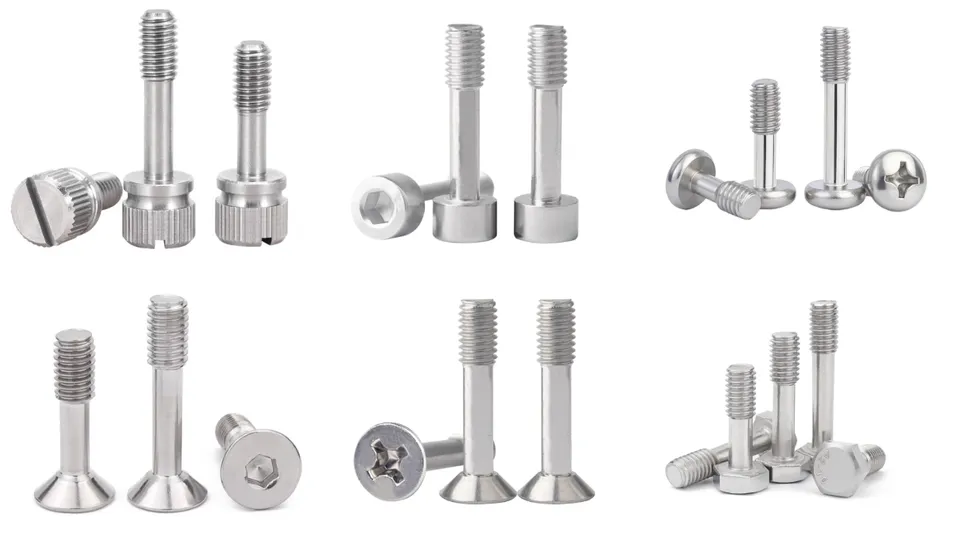

Parafuso Integrado

O material principal é o aço inoxidável 304, que apresenta excelente resistência à corrosão e não é propenso a ferrugem, ideal para ambientes húmidos ou exteriores. Alguns produtos são feitos de aço carbono, liga de alumínio ou cobre.
O parafuso não removível também é conhecido como parafuso de mola não removível ou parafuso cativo. É rebitado ou expandido na placa de montagem, garantindo a fixação segura das placas.

Perfil do Fabricante

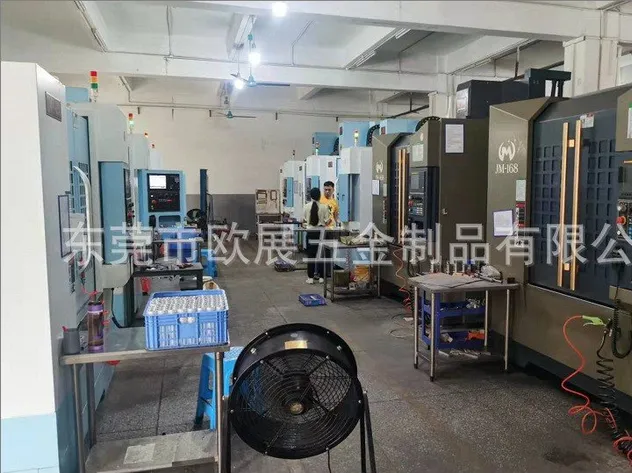

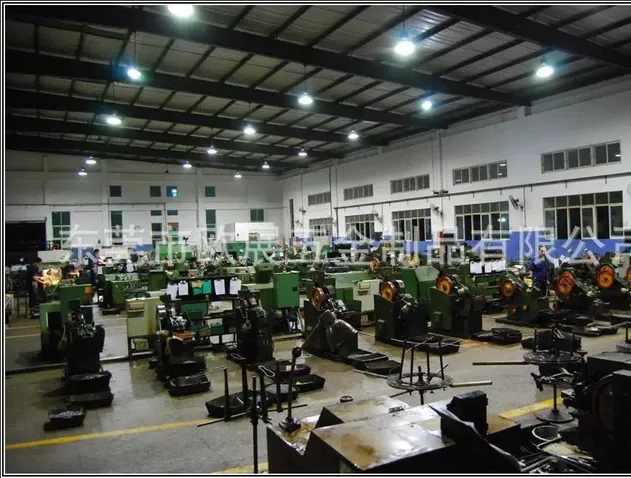

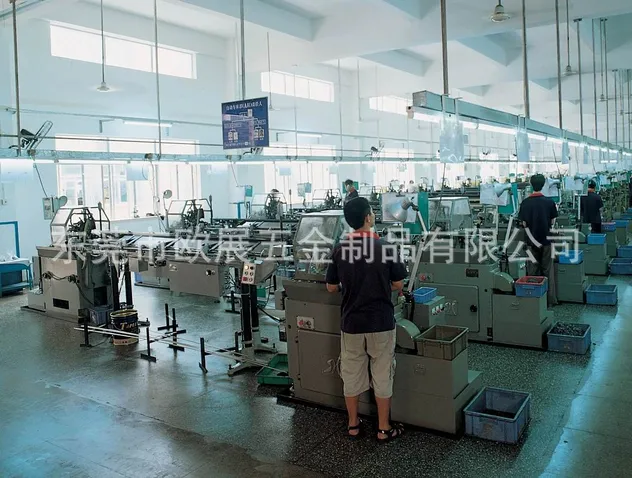

Estabelecidos em 1999, produzimos principalmente elementos de fixação (parafusos, porcas) e acessórios CNC, especializando-nos em produtos complexos e de alta precisão. O nosso equipamento moderno inclui máquinas automáticas de múltiplos estágios para parafusos e porcas, laminadoras de rosca e tornos CNC, cobrindo uma gama de fabricação de 1,0 mm a 400 mm. Fornecemos uma plataforma integrada de soluções para indústrias exigentes, tais como eletrónica, eletrodomésticos, automotiva, maquinários e móveis. A nossa gestão de qualidade cumpre rigorosamente os padrões globais, garantindo precisão e rentabilidade em cada projeto.

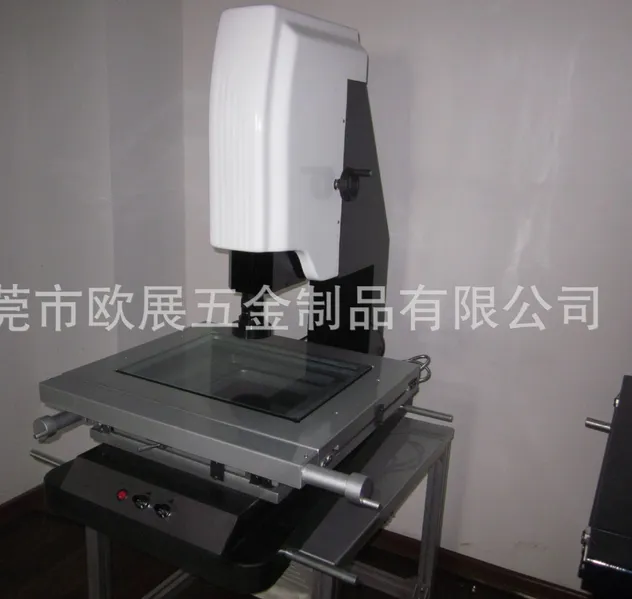

Certificações de Qualidade

Certificados de conformidade e qualidade

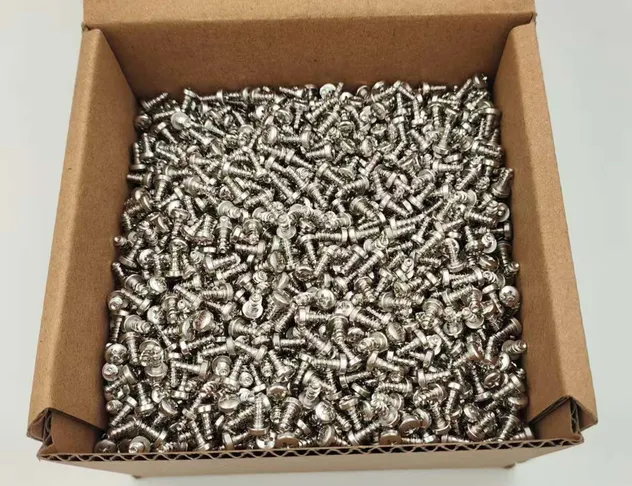

Processo de Embalagem e Entrega

Perguntas Frequentes (FAQ)

P: Vocês são uma fábrica ou uma empresa comercial?

R: Somos uma fábrica especializada na produção de elementos de fixação e componentes de alta precisão. Sejam bem-vindos para visitar as nossas instalações.

P: Vocês podem fornecer um serviço completo, incluindo fornecimento de material, processamento, acabamento e montagem?

R: Sim, oferecemos soluções completas, desde a matéria-prima até ao acabamento final e pré-montagem, otimizando os custos de produção e logística.

P: Meus desenhos de projeto estarão seguros ao enviá-los para vocês?

R: Sim, garantimos confidencialidade absoluta. Não divulgamos os seus projetos a terceiros sem a sua autorização por escrito. Podemos assinar um NDA antes do envio de qualquer ficheiro ou desenho técnico.

P: Como posso obter uma cotação e quais informações são necessárias?

R: Para obter uma resposta rápida, pedimos que forneça os desenhos técnicos em 2D (dwg/dxf/pdf) ou 3D (STEP/stp/igs), as especificações do material, o tratamento de superfície pretendido e a quantidade solicitada.

P: Como vocês controlam a qualidade das peças fabricadas?

R: Seguimos e respeitamos rigorosamente o Sistema de Gestão de Qualidade ISO9001 em todas as etapas da nossa linha de produção, desde a inspeção da matéria-prima até ao ensaio final das peças.

P: Quais são os prazos médios de entrega para amostras e produção em massa?

R: O prazo de amostragem costuma ser de 3 a 5 dias úteis. Para a produção em massa, o tempo médio de entrega varia entre 7 e 15 dias úteis, dependendo do volume e da complexidade da encomenda.
