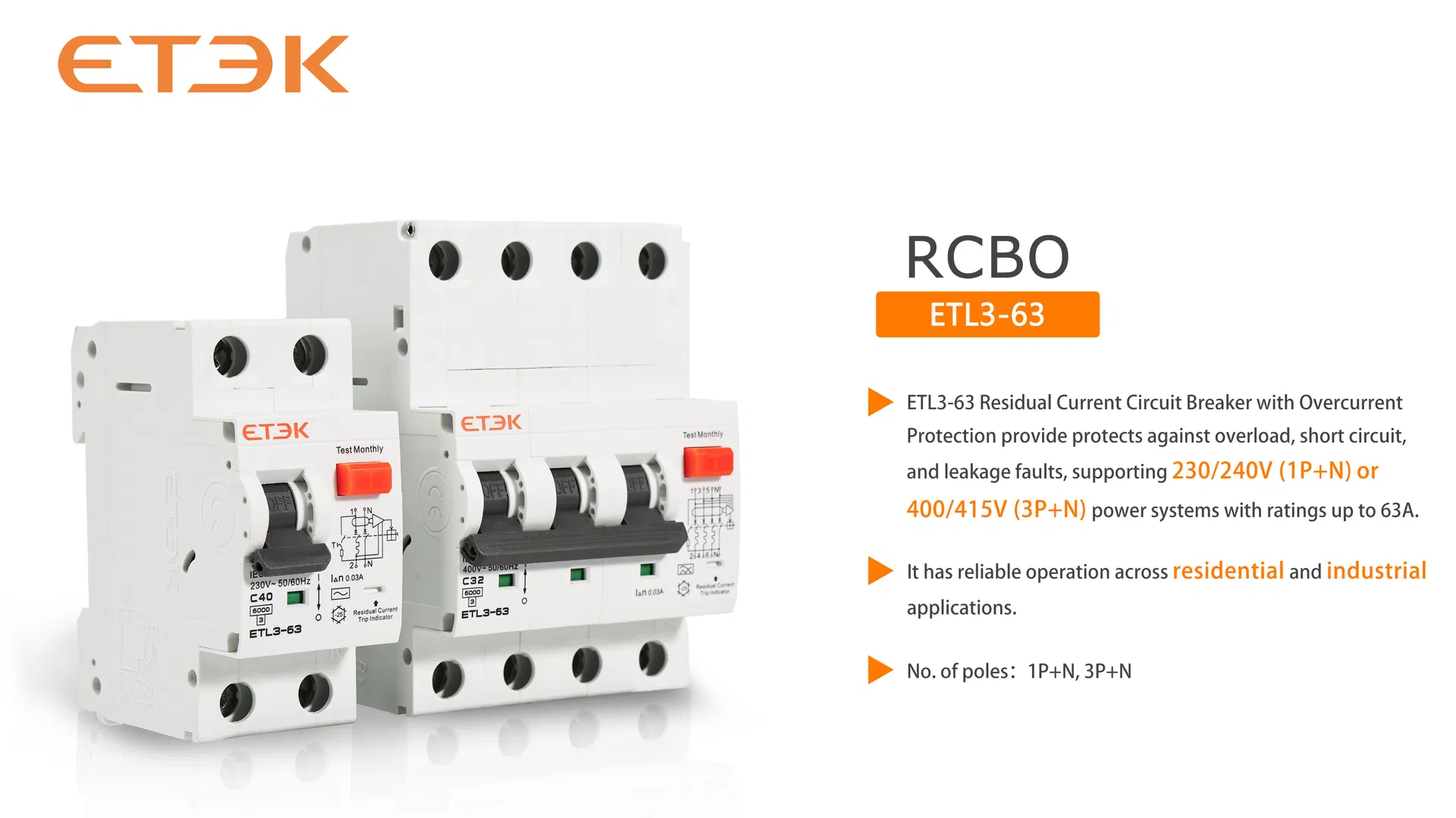

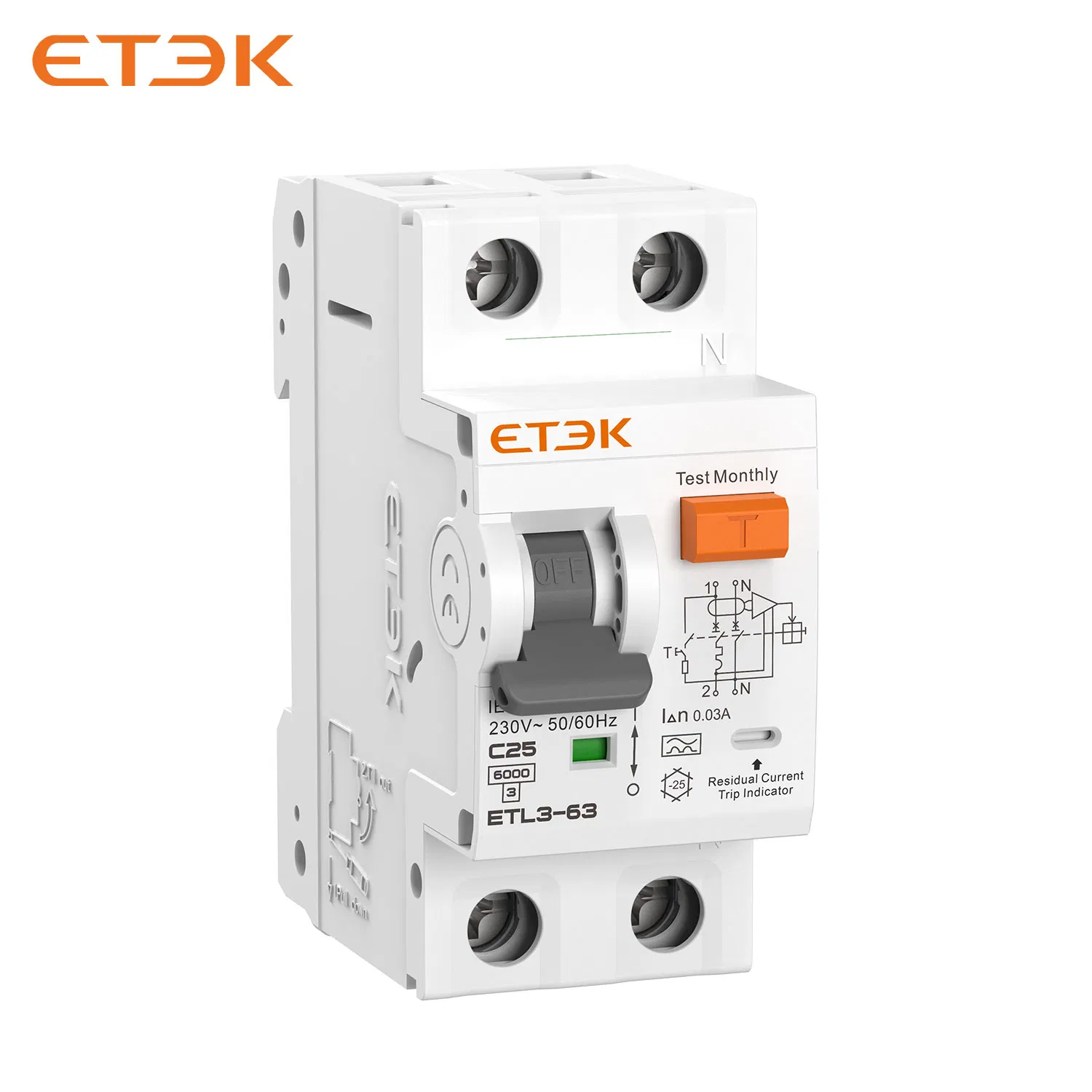

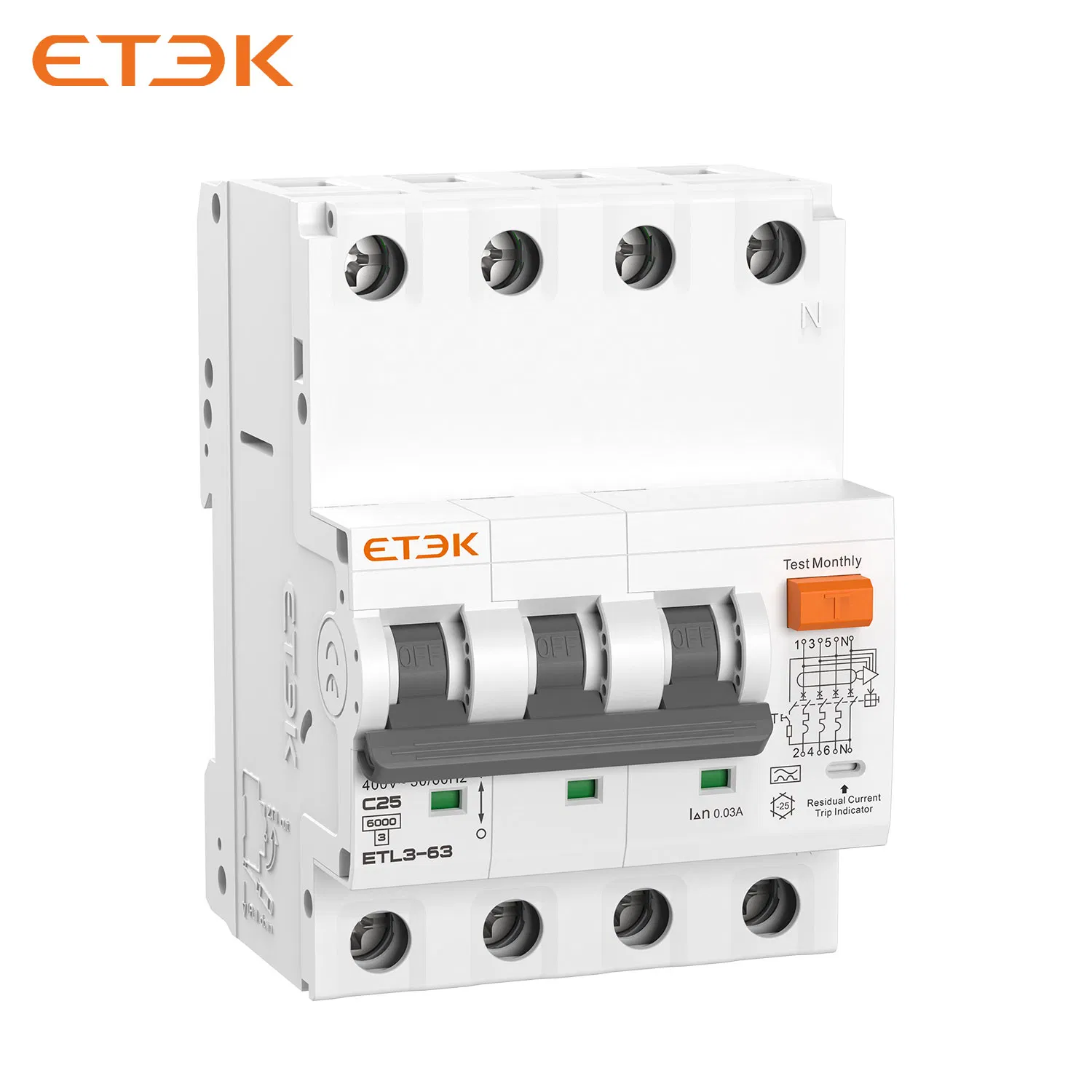

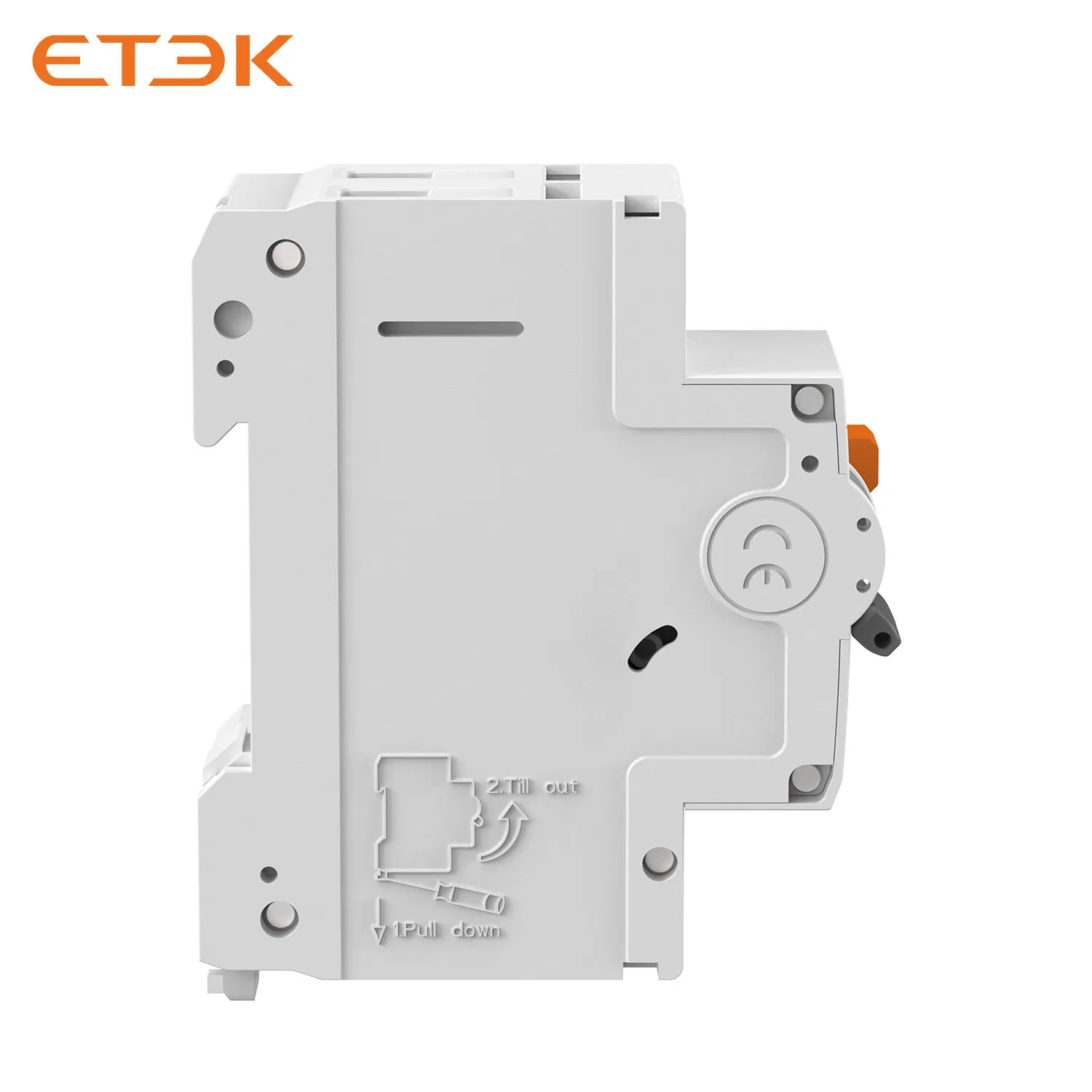

ETL3-63 disjuntor de corrente residual com proteção contra sobrecarga de corrente (RCBO) protege contra sobrecarga, curto-circuito e falhas de fuga, suportando sistemas de alimentação de 230/240V (1P/N) ou 400/415V (3P/N) com potências até 63A, o seu funcionamento fiável em aplicações residenciais e industriais.
Desde sobrecorrente básica até detecção sofisticada de falhas de arco, os produtos oferecem proteção completa do circuito em uma família coesa de produtos.

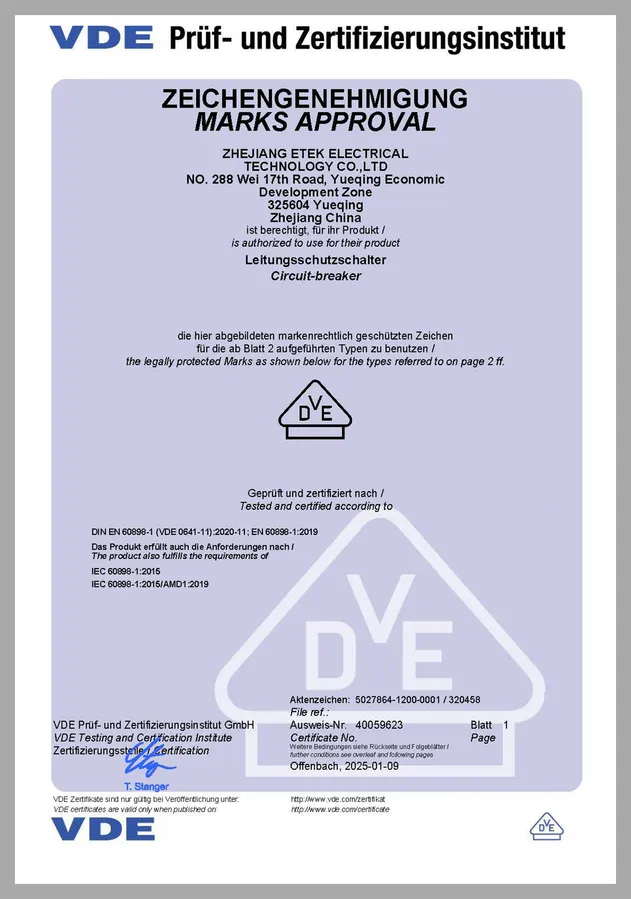

Cumpre ou excede as normas internacionais com certificações, incluindo CE, VDE, TUV, CB e muito mais.
Os acessórios compatíveis e o design uniforme em toda a gama permitem uma integração perfeita em painéis de distribuição.
Concebido tendo em mente as necessidades do instalador, com terminais claros, pontos de acesso fáceis e compatibilidade com sistemas de calha DIN padrão.
| Dados gerais | |
|---|---|
| Padrão | IEC/EN 61009-1 |
| Tipo de viagem | Avaria de terra, sobrecorrente e curto-circuito |
| Mecanismo | Falha de terra: Electrónica, sobrecarga e curto-circuito: Termomagnético |
| Tipo de corrente residual | Tipo AC - corrente residual AC Tipo - corrente AC residual e corrente DC pulsante |
| N.o de pólos | O QUE É QUE O SEU SISTEMA DE ALIMENTAÇÃO DE 3" É UM SISTEMA DE ALIMENTAÇÃO |
| Tensão de isolamento (UI) | 500 V. |
| Tensão nominal (UE) | 1P 230 N: ~ / 240V 400; 3P N: ~ / 415V |
| Correntes nominais (pol) | 6, 10, 16, 20, 25, 32, 40, 50, 63A |
| Corrente de sensibilidade nominal ( IΔn) | 10, 30, 100, 300 mA |
| Corrente nominal fora do tempo abaixo de ( IΔn) | < 0,3 s. |
| Capacidade nominal de fabrico e quebra de resíduos (IΔm) | 500 a (em ≤ 50 a), 10 pol. (Em > 50 a) |
| Frequência nominal | 50 / 60 Hz |
| Capacidade nominal de curto-circuito (ICN) | ETL3-63: 6kA, ETL3-63H: 10kA |
| Classe de limitação de energia | 3 |
| Tensão nominal de resistência a impulsos (Uimp) (1.2/50μs) | 4 kV |
| Tensão de teste dielétrico | 2,5 kV (50/60 Hz, 1 min.) |
| Resistência ao fogo (teste do fio incandescente) | 960 ± 15 ° C (caixa); 650 ± 10 ° C (pega) |
| Características de disparo térmico | 1,13No não tropeçar dentro de uma hora; 1,45No tropeçar dentro de uma hora |
| Características de disparo instantâneo | B:3In-5In;C:5In-10IN |
| Vida eléctrica | 4,000 ciclos |
| Vida mecânica | 8,000 ciclos |
| Indicação da posição de contacto | Verde OFF/Red ON |
| Indicador de falha de terra | Branco: Normal/azul: Avaria de fuga |
| Grau de protecção | IP20 |
| Temperatura ambiente | - 25 ° C ~ 55 ° C |
| Temperatura de armazenamento | - 30 ° C ~ 70 ° C |
| Tipo de ligação do terminal | Cabo/pino-tipo/barra condutora tipo forquilha |
| Tamanho máx. Do terminal para o cabo | 16mm² flexível / 25mm² rígido |
| Binário de aperto máx | 2,5N.m |
| Tipo de montagem | Montagem em calha DIN de 35 mm |
| Método de entrada | Bidirecional |
| Sensibilidade de disparo | |
|---|---|
| 10 mA | Proporciona um nível de protecção mais elevado para o corpo humano e é utilizado em determinadas situações com requisitos muito elevados para a protecção contra choques eléctricos, tais como instalações para crianças, piscinas, casas de banho e outros ambientes húmidos. |
| 30 mA | Este é o nível de proteção mais utilizado em casas e edifícios comerciais e é adequado para proteção de tomadas em ambientes residenciais gerais, escritórios e locais comerciais. |
| 100 mA | Normalmente utilizado em situações em que os requisitos de proteção pessoal não são tão rigorosos como 30 mA, ou para proteção de equipamento como sistemas de ar condicionado, equipamento industrial, etc. |
| 300 mA | Principalmente usado para proteção contra incêndio, como painéis de distribuição e proteção geral de grandes equipamentos elétricos. |

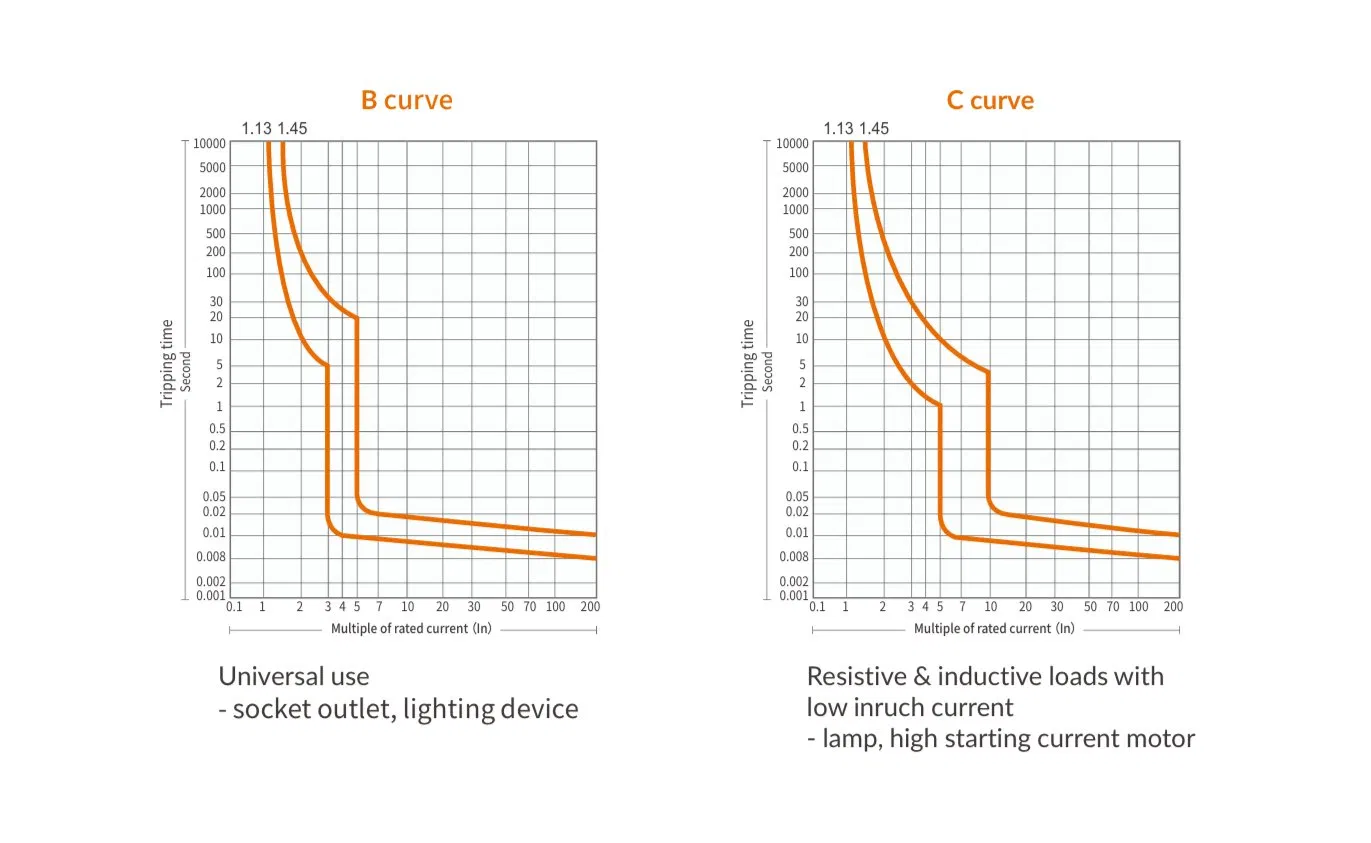

| Características de disparo | |||||||
|---|---|---|---|---|---|---|---|
| Curva | Corrente nominal | Libertação térmica | Libertação magnética | ||||
| Não viagem | Viagem | Tempo não-parcial | Mantenha atual premido | Corrente de viagem | Tempo de viagem | ||
| B | 6-63 A | 1,13 | - | ≤ 1 h | 3 In | - | ≥ 0.1s |
| - | - | - | 1,45In | < 1 h | - | 5In | < 0.1s |
| C | 6-63 A | 1,13 | - | ≤ 1 h | 5 In | - | ≥ 0.1s |
| - | - | - | 1,45In | < 1 h | - | 10 In | < 0.1s |
| Tempo de quebra da corrente residual | |||||
|---|---|---|---|---|---|
| In (A) | IΔn (mA) | Tempo máx. De quebra | |||
| IΔn | 2IΔn | 5IΔn | 5, 10, 20, 50, 100, 200, 500 A | ||
| 6,10,16,20,25,32,40,50,63 | 10, 30, 100, 300 | 0,1s | 0,08s | 0,04s | 0,04s |
Para o produto que adquiriu, oferecemos uma garantia de substituição de três anos para salvaguardar os seus direitos pós-venda.
Para quaisquer problemas de produtos que encontre após a compra, a nossa equipa de pós-venda responderá prontamente e fornecerá-lhe assistência.
Para problemas de produtos relativamente complexos, também temos uma equipe técnica profissional disponível para oferecer assistência e aconselhamento.

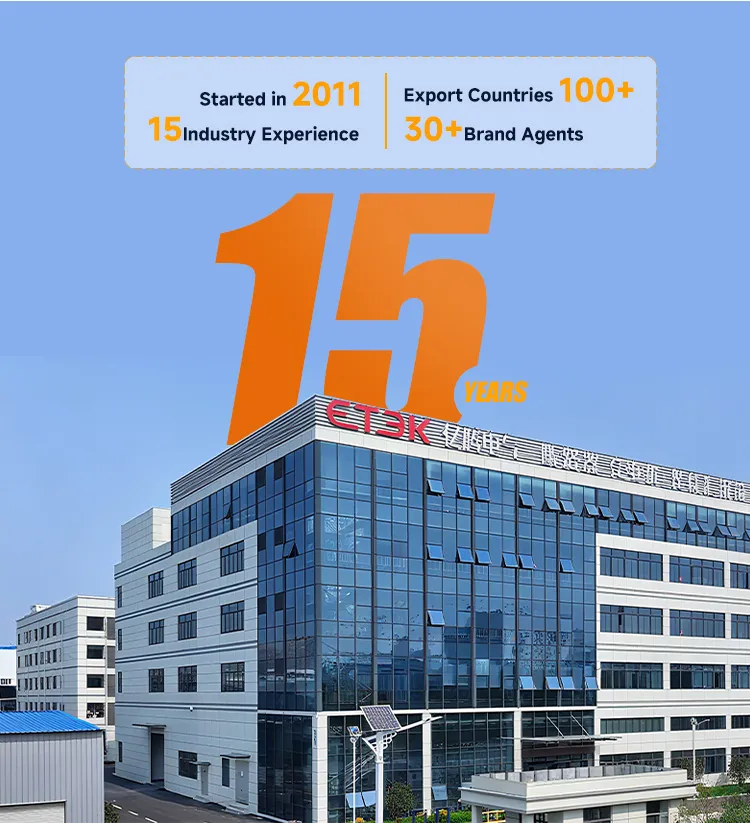

Somos especializados na fabricação de aparelhos elétricos de baixa tensão. Atualmente, nossa fábrica de produção abrange uma área de 10,000 metros quadrados, com uma produção anual superior a 8 milhões de pólos de MCBs.

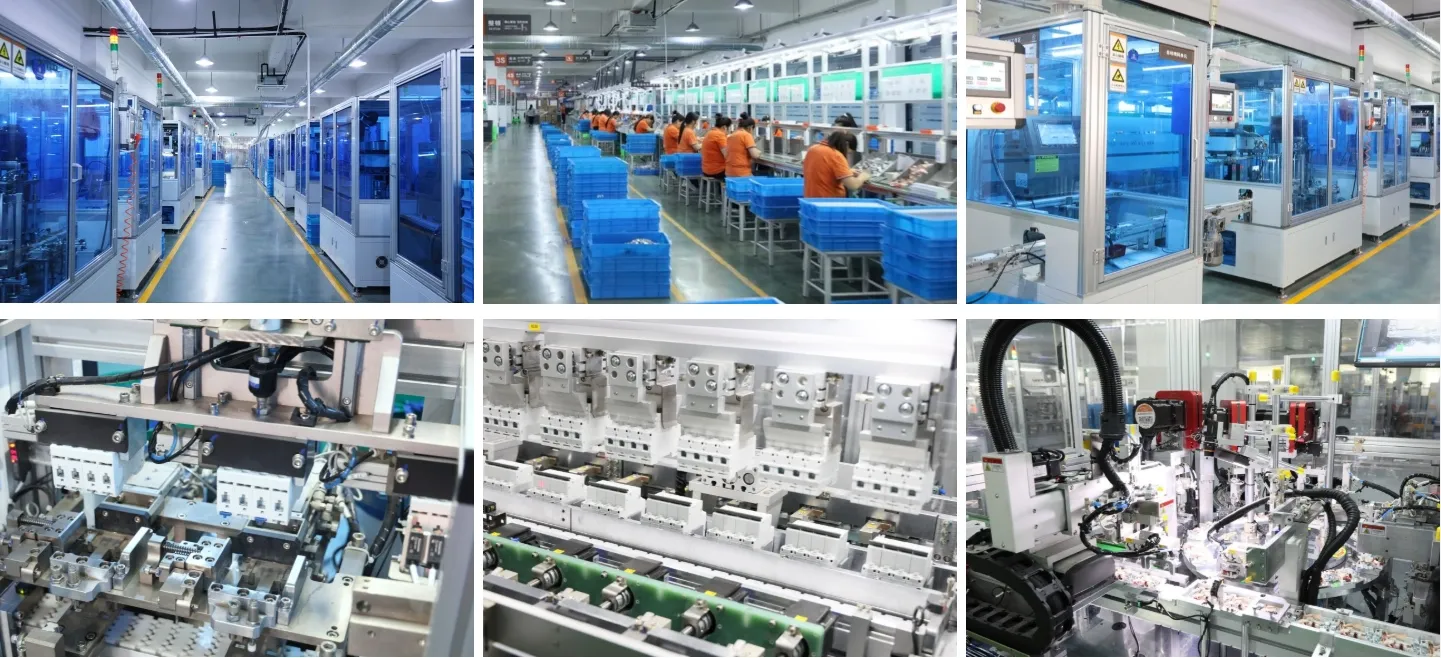

Fundada em 2011, trazemos mais de 14 anos de experiência na indústria. Em 2018, conseguimos a automação em várias linhas de produção. No final de 2023, concluímos a construção de nossa nova base de fabricação.

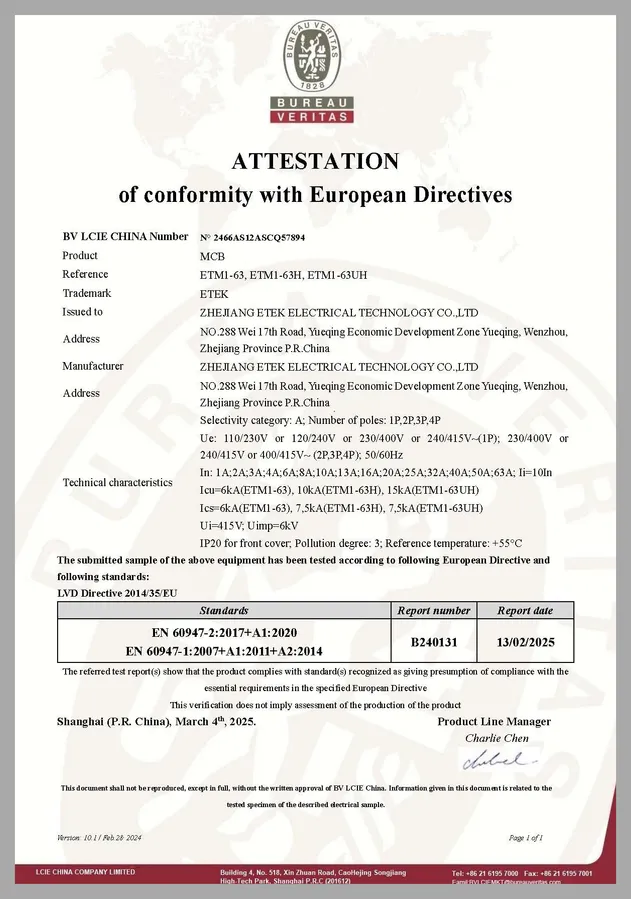

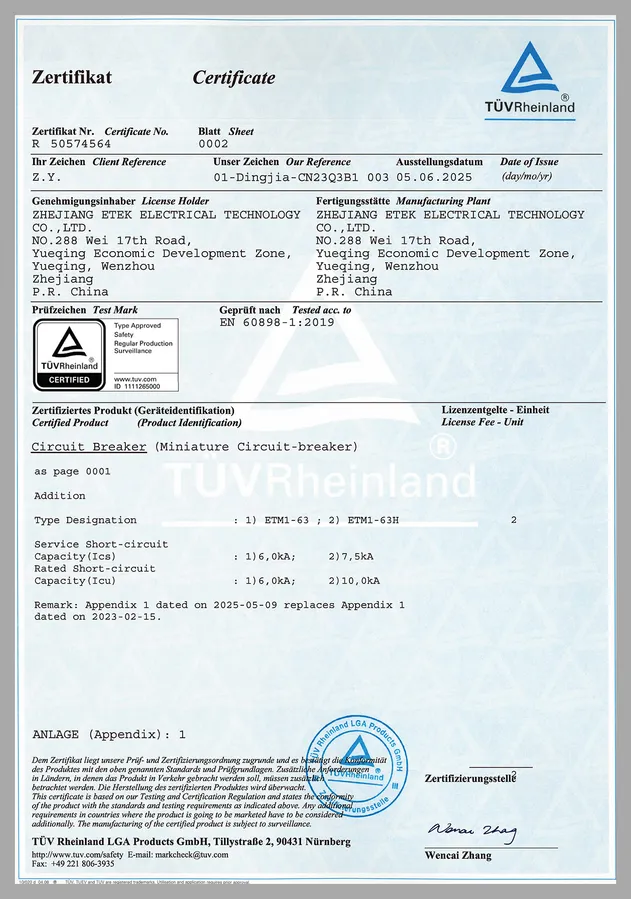

A nossa fábrica possui certificações ISO9001, ISO14001 e ISO45001, enquanto os nossos produtos estão certificados com CE, CB, TUV, UKCA, SEMKO, VDE, SAA, entre outros. Os nossos produtos são exportados para mais de 100 países e regiões, incluindo o Reino Unido, França, Austrália, Rússia, Ucrânia, Turquia e Brasil.
