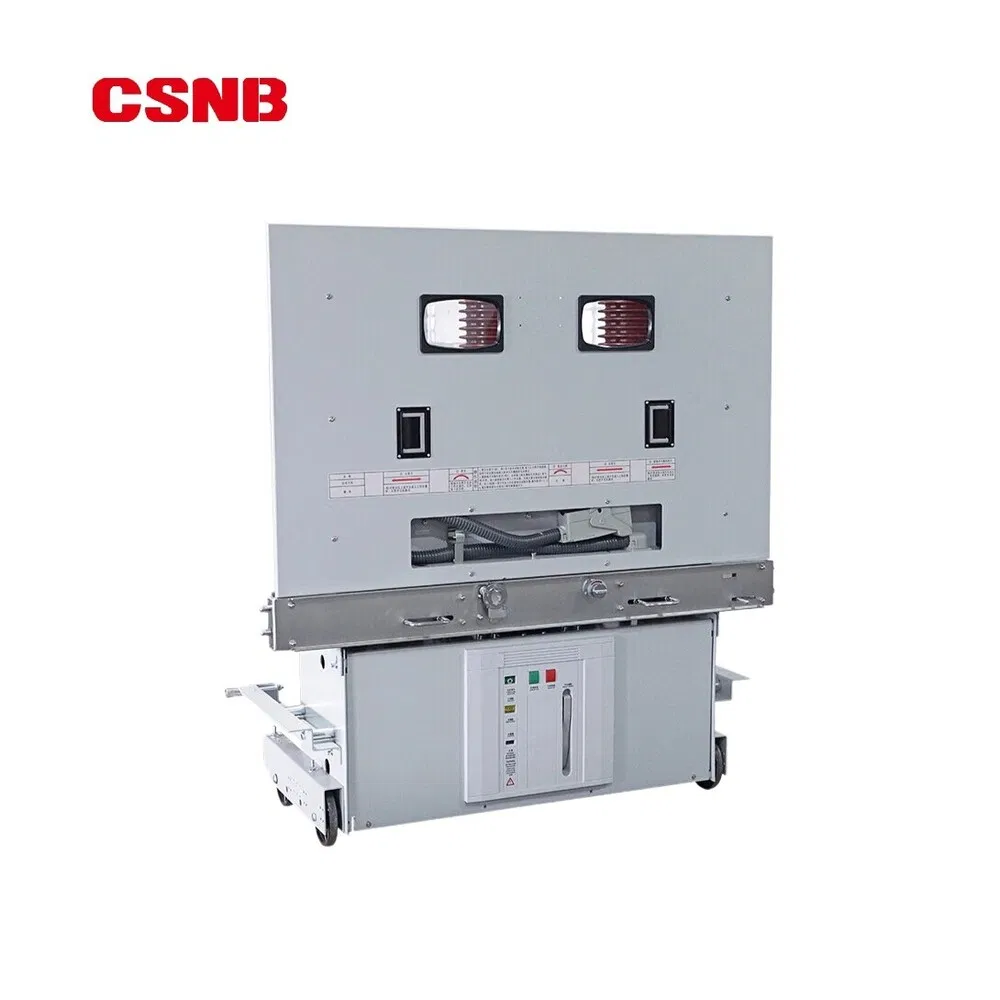

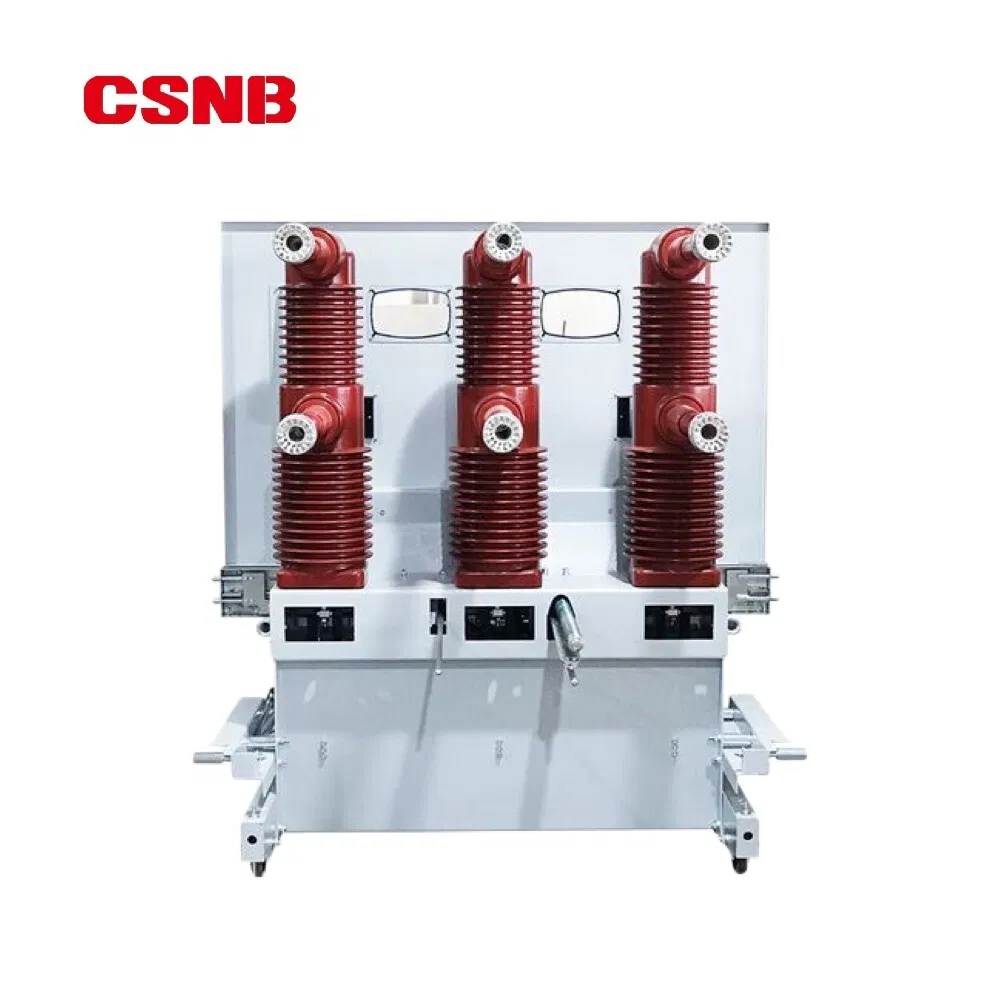

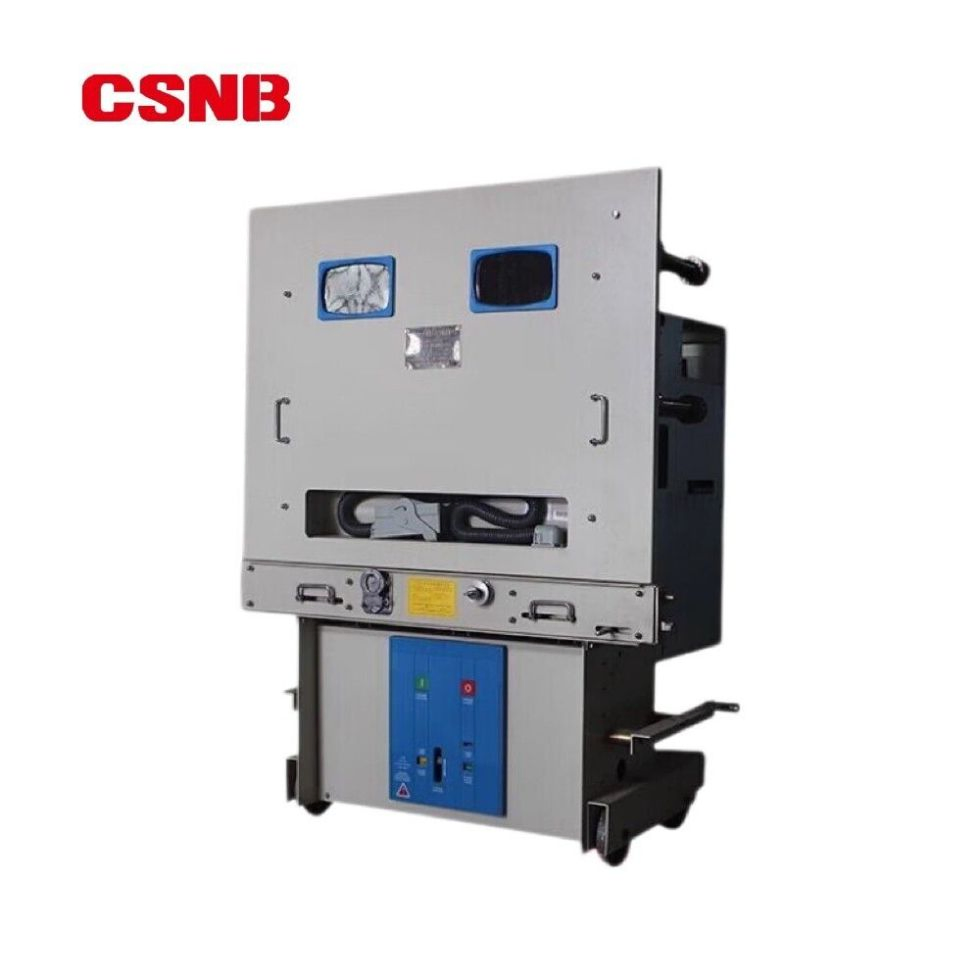

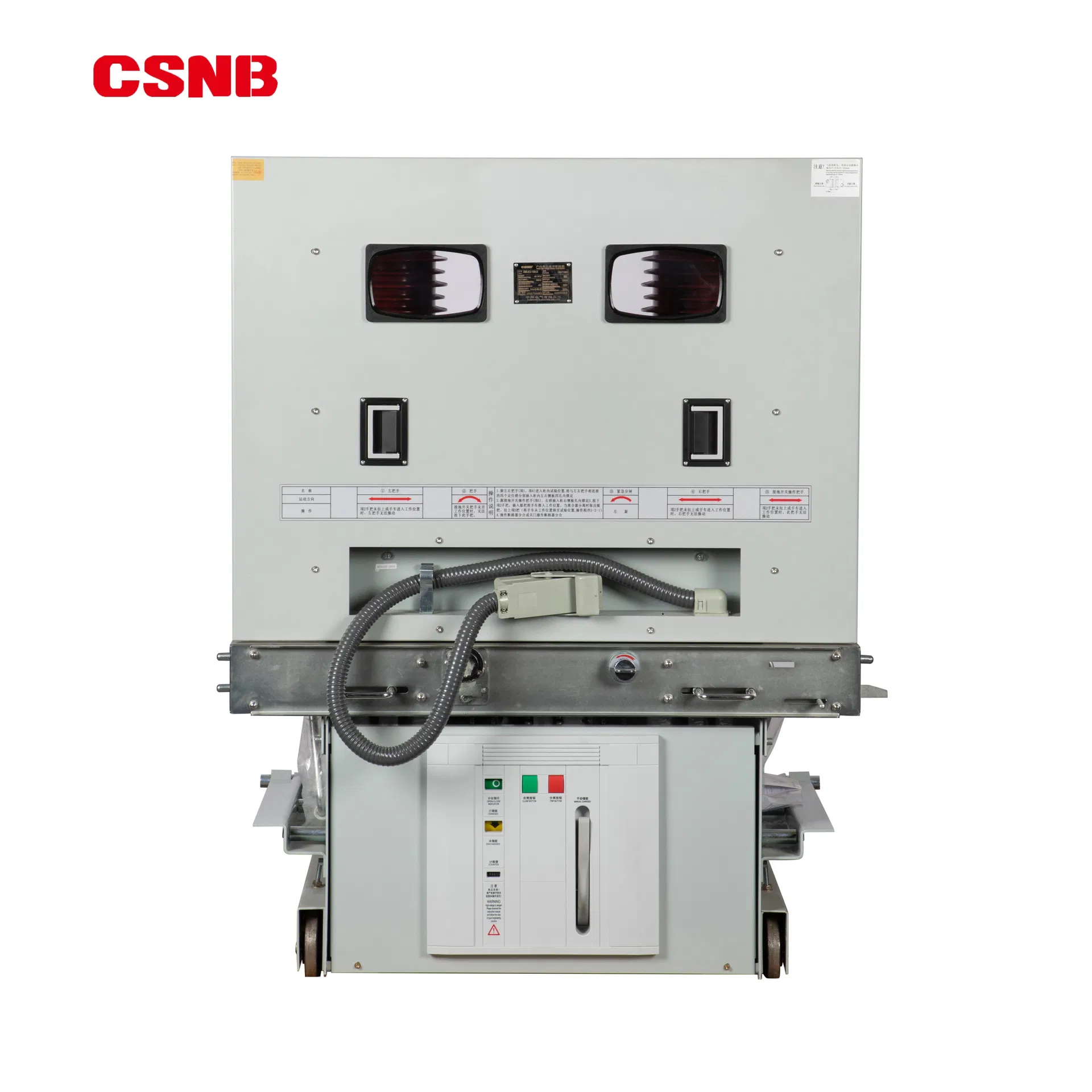

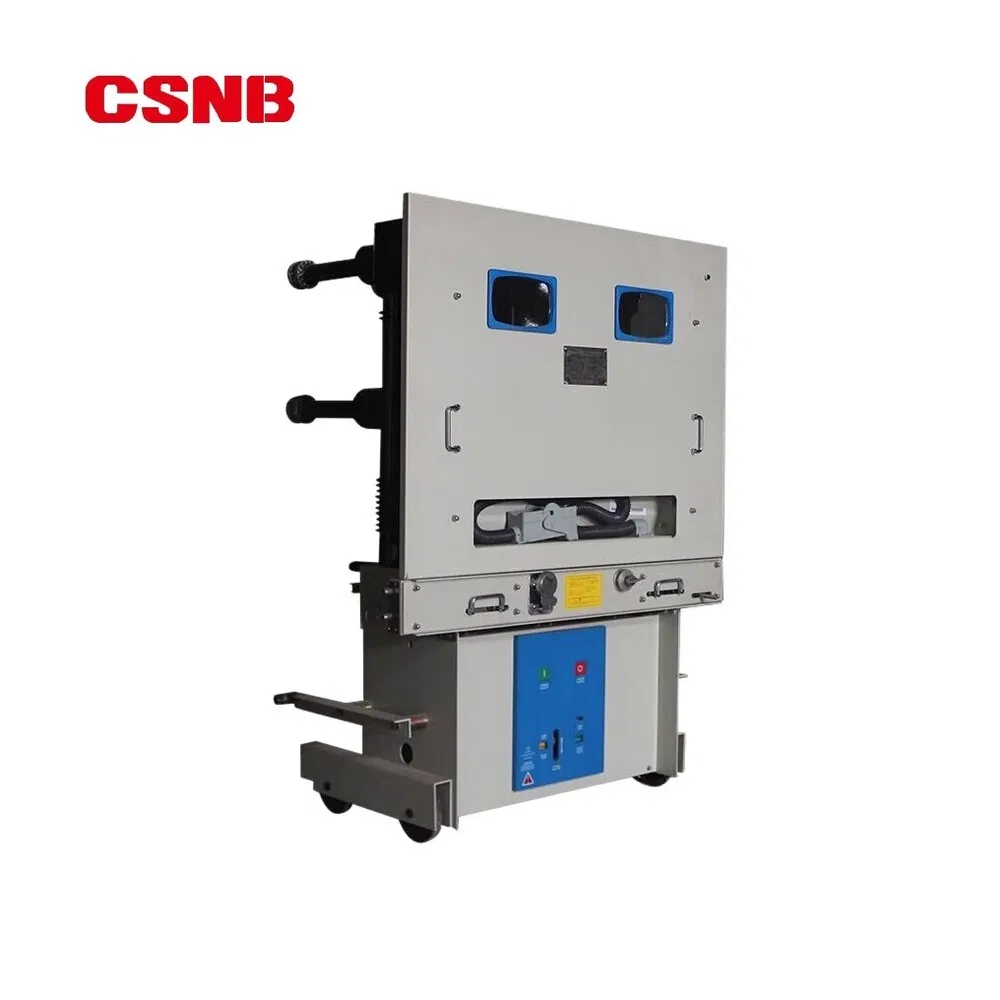

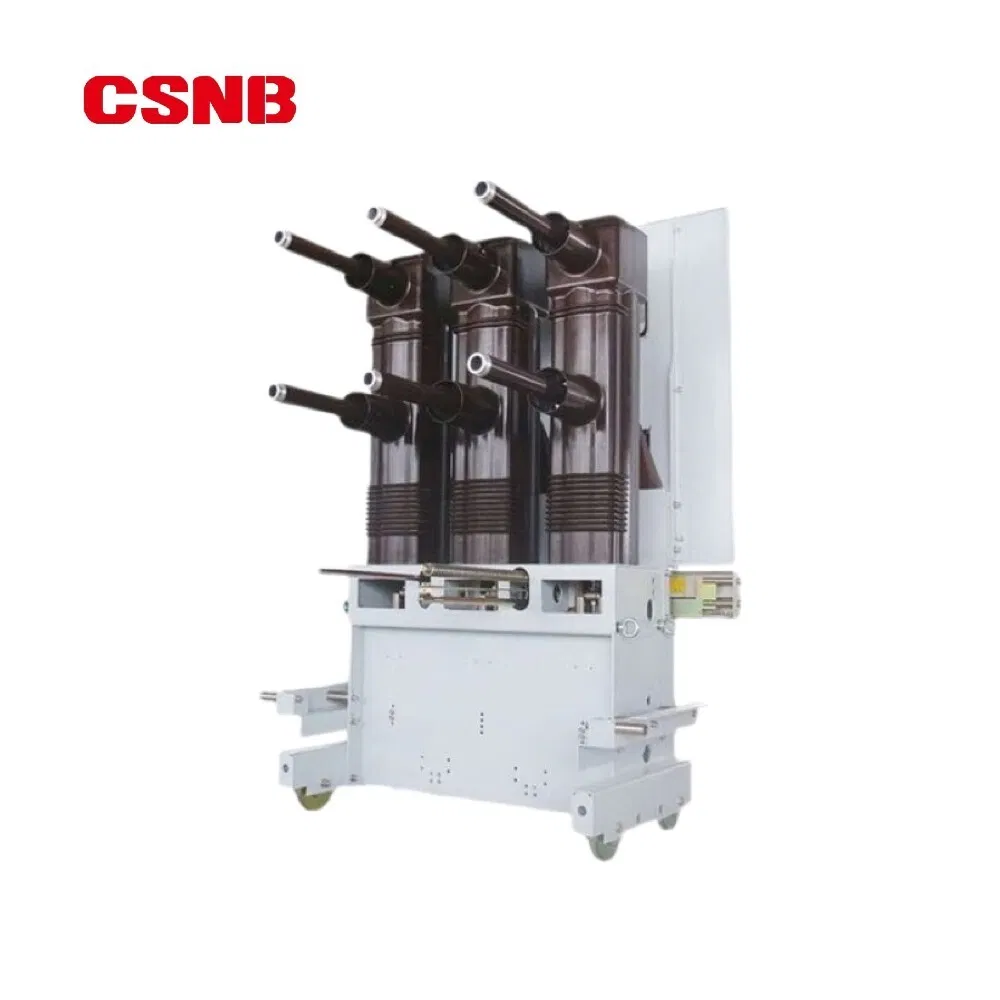

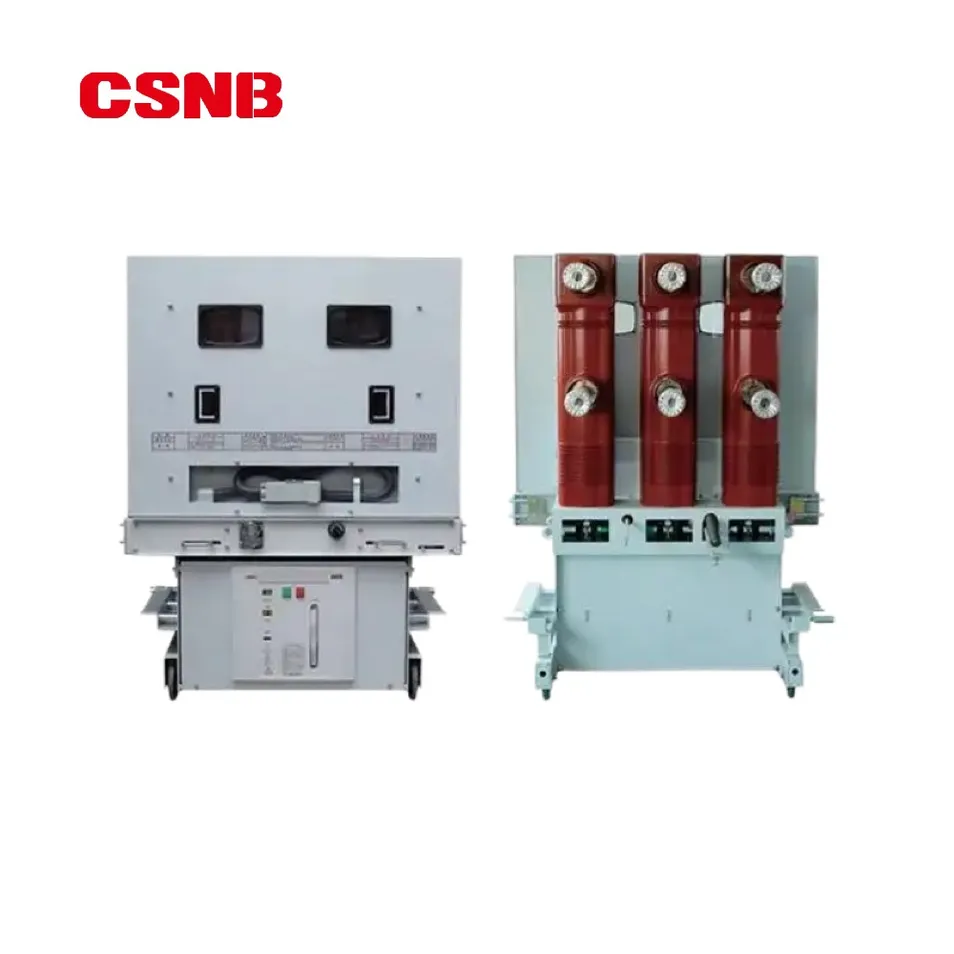

O disjuntor de vácuo de alta tensão para interior da série VGY1-40.5 é um elemento de comutação para interior de nova geração com uma tensão nominal de 40,5 kV. É adequado para sistemas de energia CA 50 Hz trifásicos com uma tensão de sistema de 35 kV e inferior, podendo ser utilizado para interromper a corrente de carga, corrente de sobrecarga e corrente de curto-circuito em empresas industriais, subestações, fundições e centrais eléctricas.
É especialmente concebido para ocasiões com funcionamento frequente e sob condições de funcionamento relativamente exigentes.
O desempenho do produto cumpre integralmente os requisitos das normas relevantes, tais como disjuntores de alta tensão GB/T 1984-2024, desconectores de corrente alternada (AC) de alta tensão GB/T 1985-2023, interruptores de ligação à terra e disjuntores de corrente alternada IEC 62271-100:2021.
| Modelo | VGY1 (ZN85) -40.5 | ||||
|---|---|---|---|---|---|
| Nome do Produto | Disjuntor de vácuo de alta tensão para interior | ||||
| Parâmetros Técnicos Principais | |||||
| Nº | Nome do Parâmetro | Unidade | Valores | ||
| 1 | Tensão nominal | kV | 40.5 | ||
| 2 | Tensão de resistência de frequência de potência (1 min) | kV | 95 | ||
| 3 | Tensão de resistência nominal de impulso atmosférico (pico) | kV | 185 | ||
| 4 | Frequência nominal | Hz | 50 | ||
| 5 | Corrente nominal | A | 630 / 1250 | 630 / 1250 / 1600 / 2000 / 2500 / 3150 | 1250 / 1600 / 2000 / 2500 / 3150 / 4000* |
| 6 | Corrente de interrupção de curto-circuito (RMS) | kA | 20 / 25 | 31.5 | 40 |
| 7 | Corrente de resistência nominal de curto prazo (RMS) | kA | 20 / 25 | 31.5 | 40 |
| 8 | Corrente de resistência de pico nominal (pico) | kA | 50 / 63 | 80 | 100 |
| 9 | Corrente nominal de fecho em curto-circuito (pico) | kA | 50 / 63 | 80 | 100 |
| 10 | Duração nominal do curto-circuito | s | 4 | ||
| 11 | Vida mecânica | vezes | 10000 | ||
| 12 | Operações de corte da corrente nominal de curto-circuito | vezes | 20 | ||
| 13 | Sequência de funcionamento nominal | - | O-0,3 s-CO-180 s-CO ; O-180 s-CO-180 s-CO (40kA) | ||
| * Nota: Requer arrefecimento forçado por ar. | |||||

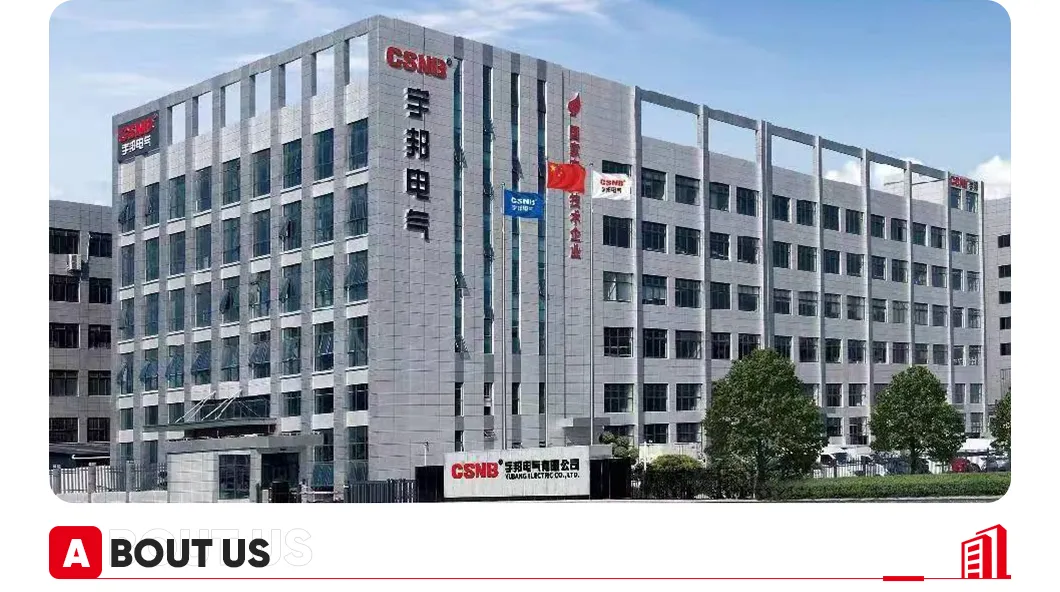

Fundada em 2006, a nossa empresa é uma entidade profissional dedicada ao desenvolvimento, fabrico e promoção de componentes elétricos de alta qualidade para média e alta tensão.

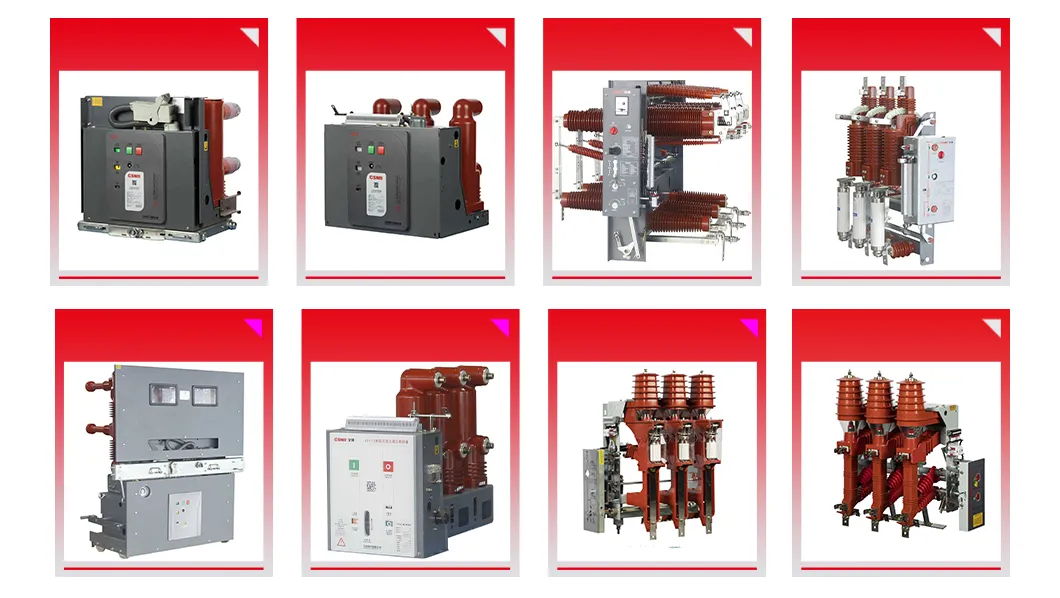

O nosso foco principal está centrado na I&D de interruptores de corte de carga sob tensão de 12 kV a 40,5 kV, disjuntores de vácuo, seccionadores, interruptores de ligação à terra, fusíveis limitadores de corrente e componentes fundamentais para infraestruturas de energia renovável (eólica e fotovoltaica) e subestações compactas de armazenamento de energia.
Implementamos rigorosamente padrões de gestão orientados para a qualidade total e possuímos a certificação integrada dos três sistemas (Qualidade ISO 9001, Saúde e Segurança Ocupacional ISO 45001 e Ambiental ISO 14001). A nossa produção adota a metodologia "6S" focada em defeito zero e melhoria contínua dos processos industriais.

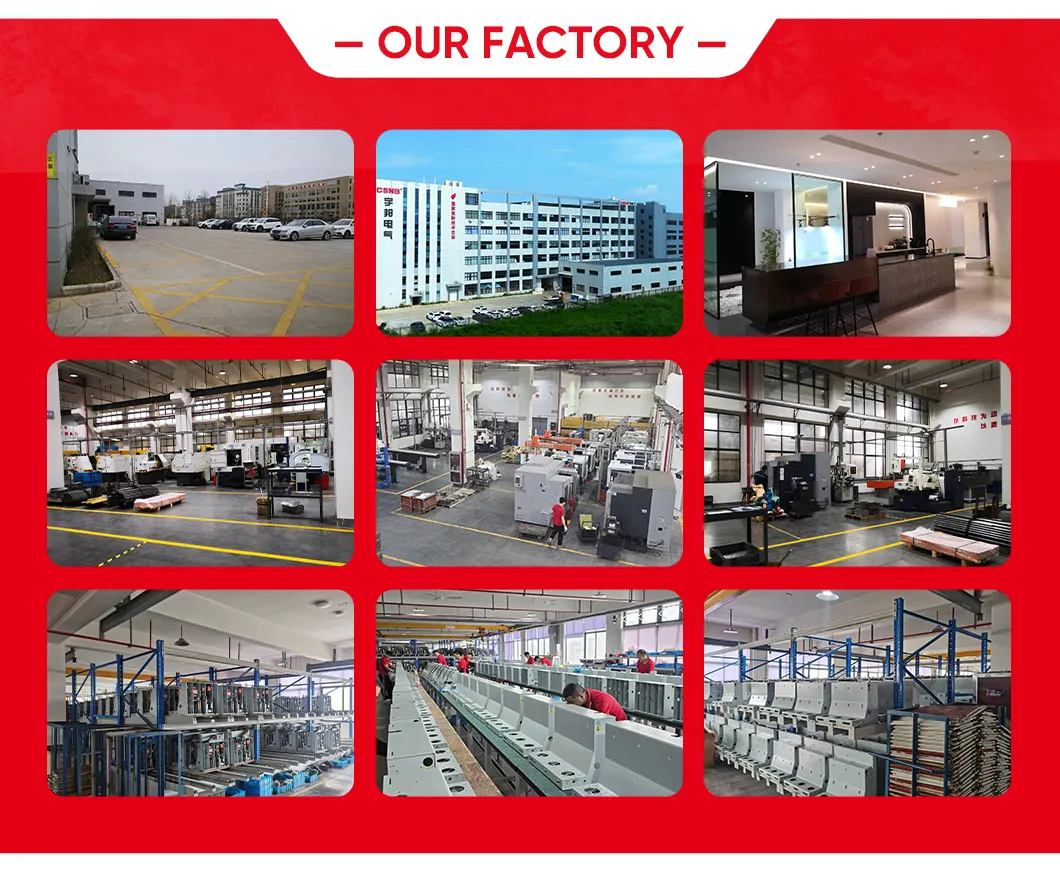

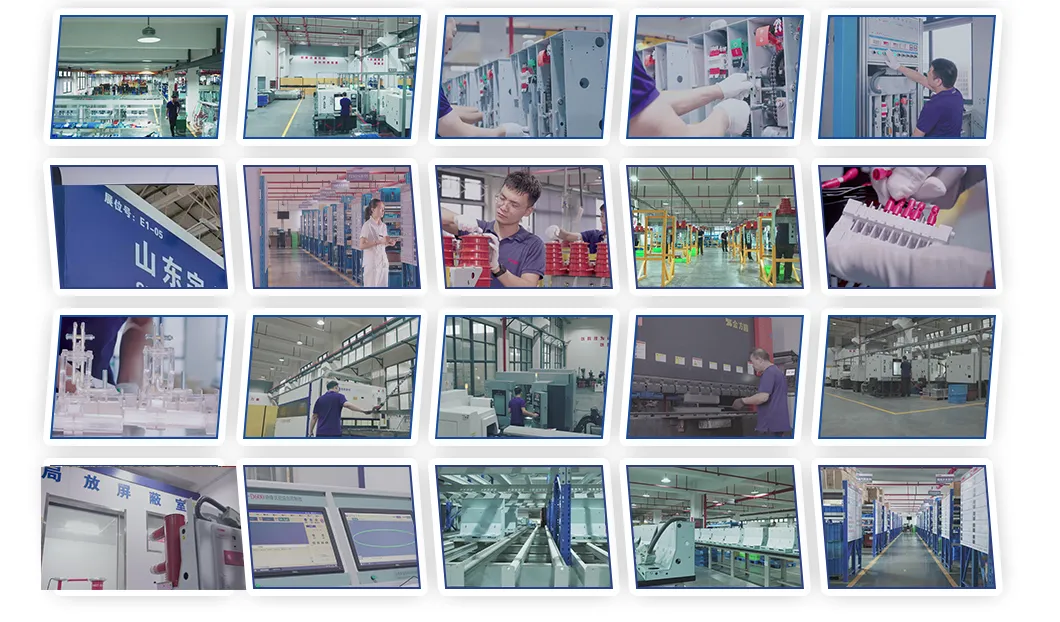

A fábrica está equipada com infraestrutura tecnológica de ponta para o setor elétrico, incluindo máquinas de corte a laser de fibra de 6000W, robôs automatizados de soldadura e modernos centros de maquinação e dobragem CNC de alta precisão.
Temos como missão proporcionar a máxima satisfação aos nossos parceiros por meio de produtos tecnologicamente avançados e serviços de suporte altamente qualificados, buscando construir uma marca robusta e com presença global.
Somos uma fábrica profissional com cerca de 20 anos de experiência industrial na produção de chaves seccionadoras sob carga, disjuntores a vácuo, chaves de aterramento, fusíveis de alta tensão e subestações para aplicações fotovoltaicas e eólicas.
Sim, oferecemos suporte a serviços OEM/ODM. Podemos aplicar o seu logótipo e adaptar os parâmetros do disjuntor de acordo com os requisitos e esquemas dos seus projetos.
A nossa quantidade mínima de encomenda é de apenas 1 unidade, viabilizando testes técnicos e homologações iniciais do produto.
O prazo de produção e entrega depende do volume do pedido e dos requisitos técnicos. Em geral, o prazo padrão varia de 10 a 15 dias úteis.
Solicitamos o envio de fotos e vídeos detalhados da ocorrência. O nosso departamento técnico e de garantia de qualidade procederá à análise e emitirá um plano de solução corretivo no prazo máximo de 2 dias.
Adotamos como padrão de pagamento o adiantamento de 30% via T/T e os restantes 70% antes da expedição física das mercadorias. Aceitamos também outras opções sob consulta, tais como Cartas de Crédito (L/C) e Western Union.
