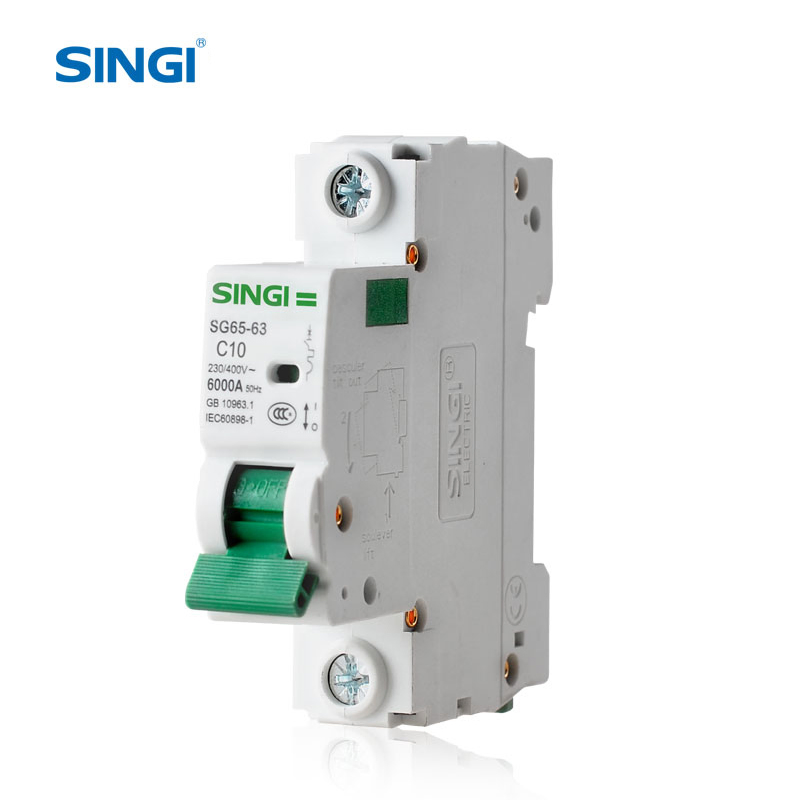

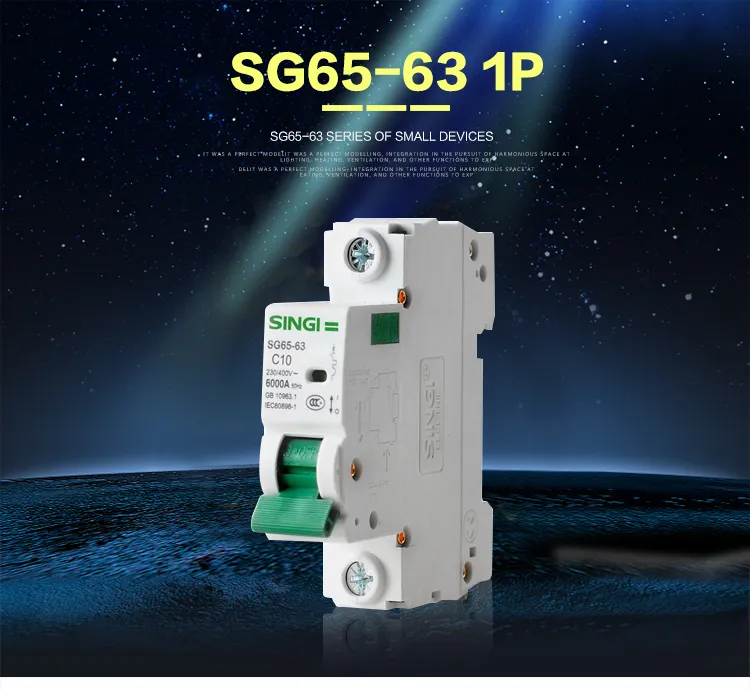

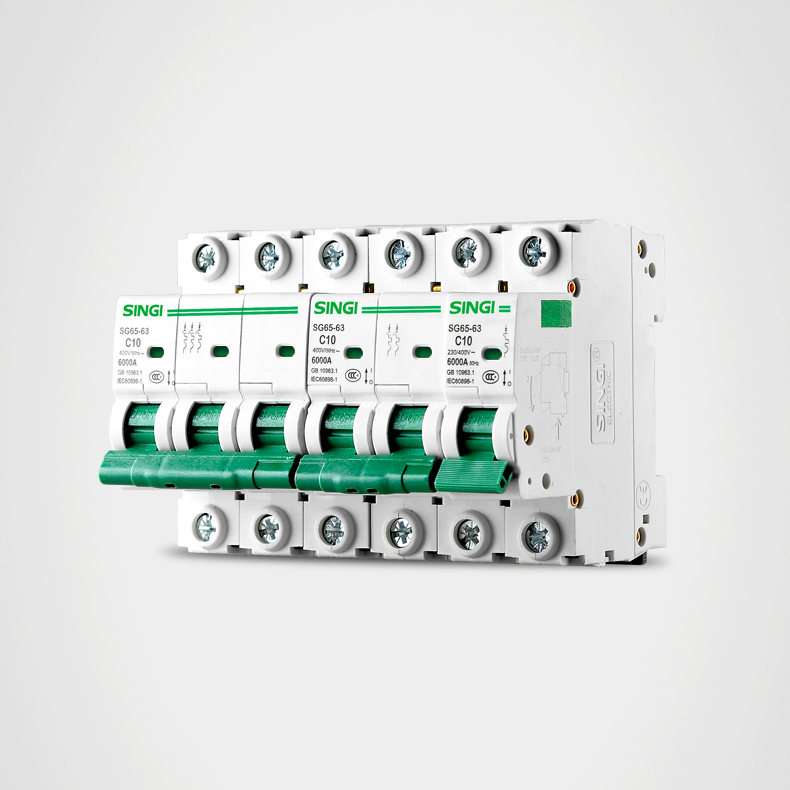

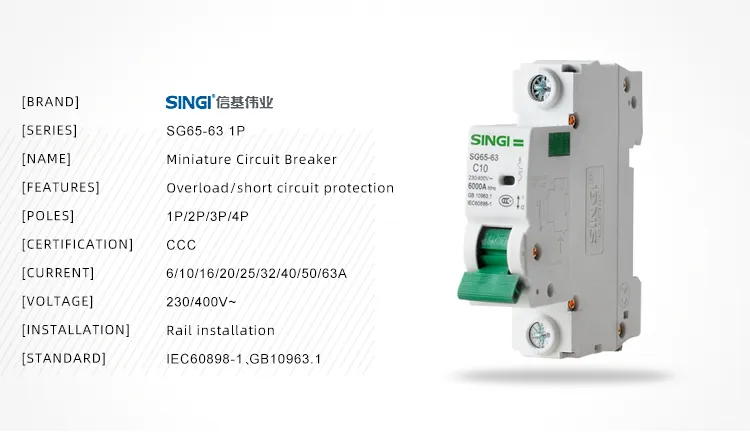

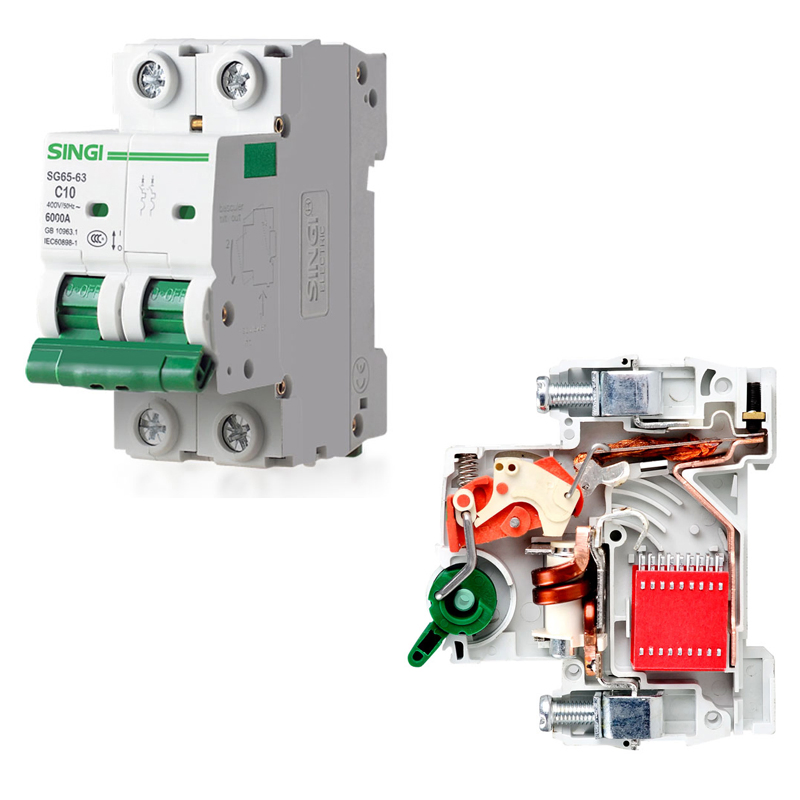

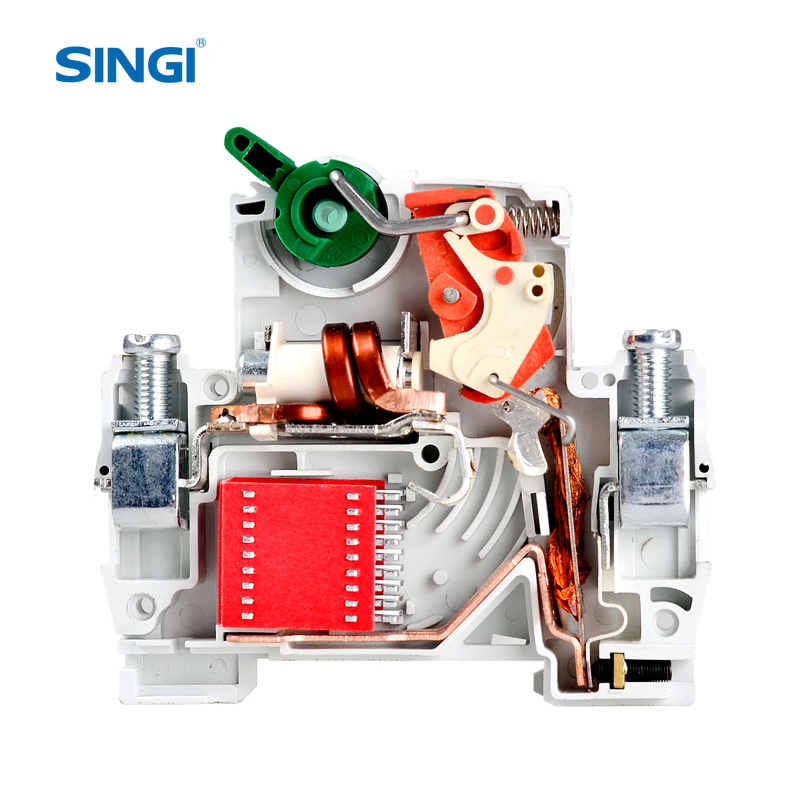

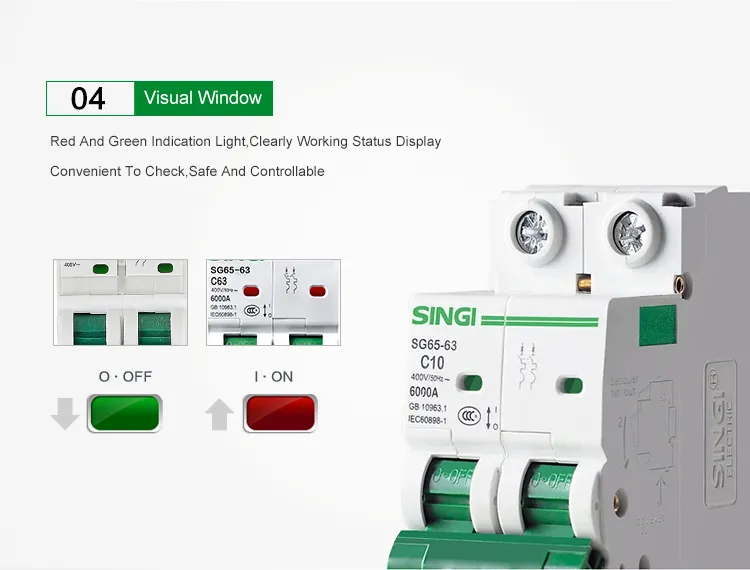

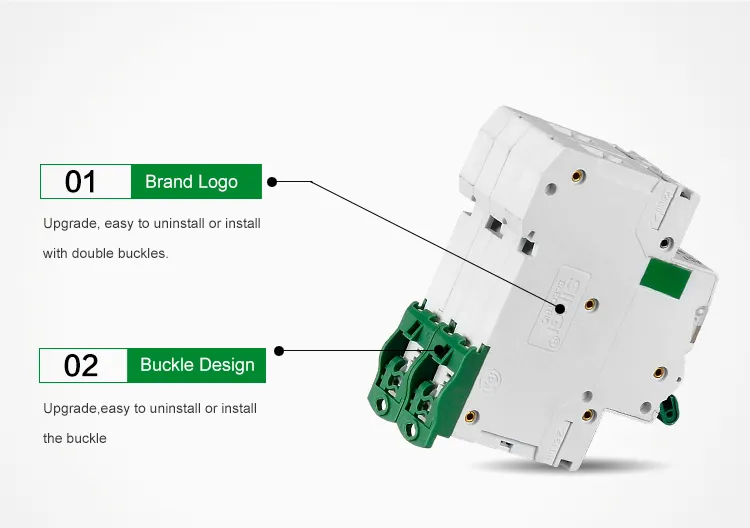

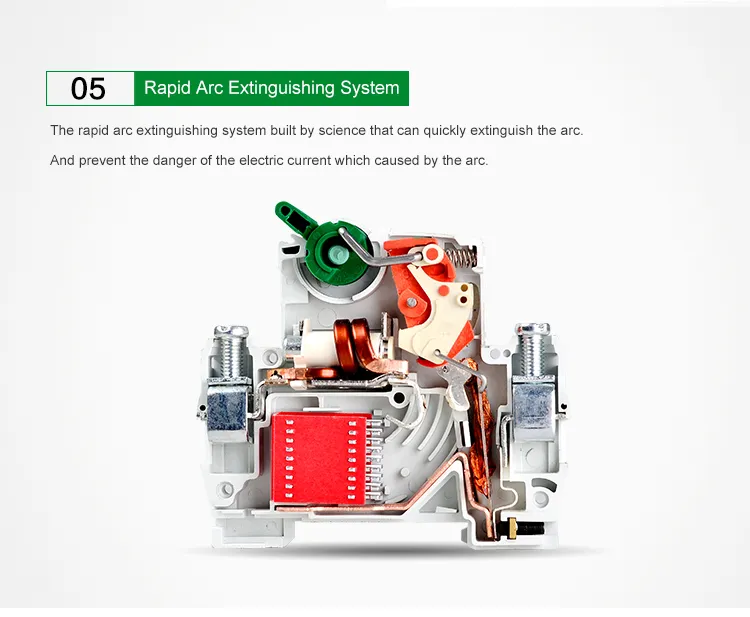

O disjuntor em miniatura de alta quebra SG65-63 tem as características de estrutura avançada, desempenho fiável, capacidade de quebra elevada, aparência elegante e o seu revestimento e peças são feitas de material com resistência ao impacto, forte característica retardadora de chamas.
É adequado para alimentar o sistema de 50 ou 60 frequências, UE 400 V e inferior, UI 63A e inferior.
É principalmente aplicado no edifício de escritórios, residência, para iluminação, distribuição de energia e protecção contra sobrecarga e curto-circuito dos equipamentos. Normalmente, também pode ser utilizado como a transferência não frequente do sistema de alimentação. Está em conformidade com as normas IEC60898e GB10963.1.

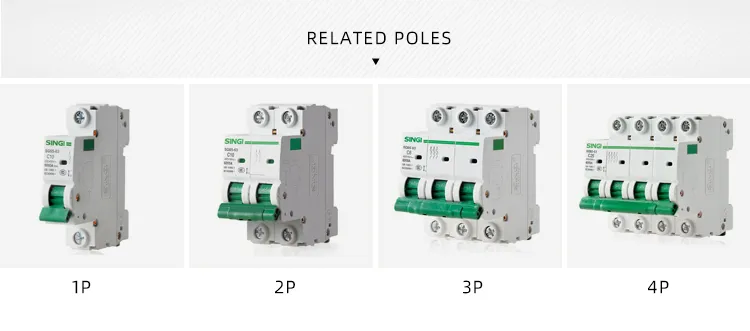

| Tensão nominal (V) | Postes | Corrente nominal (A) | Capacidade nominal de quebra de curto-circuito | |
|---|---|---|---|---|
| Testar a capacidade de quebra (KA) | Factor de potência | |||
| 230 | 1,2 | 6,10,16,20 | 6 | 0.65 ~ 0.70 |
| 230/400 | 1,2 | 25,32 | 6 | |
| 400 | 2,3,4 | 40 | 6 | |
| 230 | 1,2 | 50,63 | 6 | 0.75 ~ 0.80 |
| 230/400 | 1,2 | 6 | ||
| 400 | 2,3,4 | 6 | ||
Observação:
1. Vida mecânica: 20.000 vezes (desligado).
2. Resistência térmica: Categoria 2 (temperatura 55 ° C, humidade relativa 95 %).

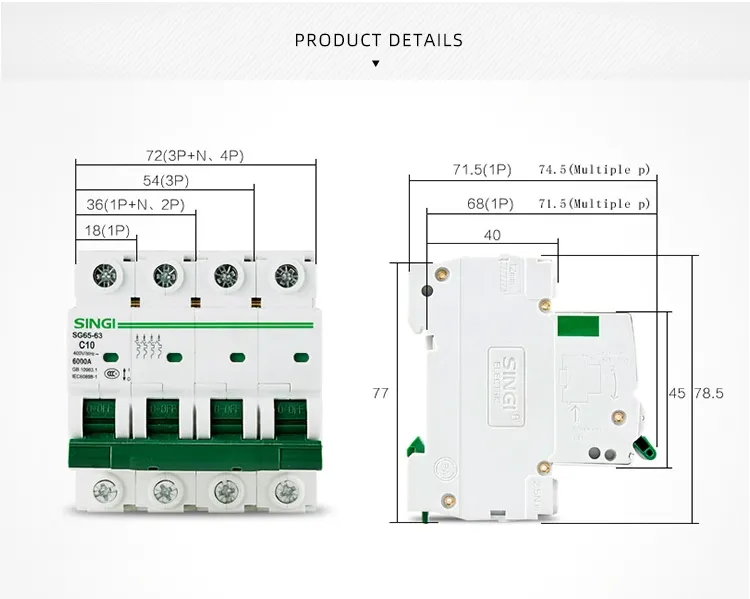

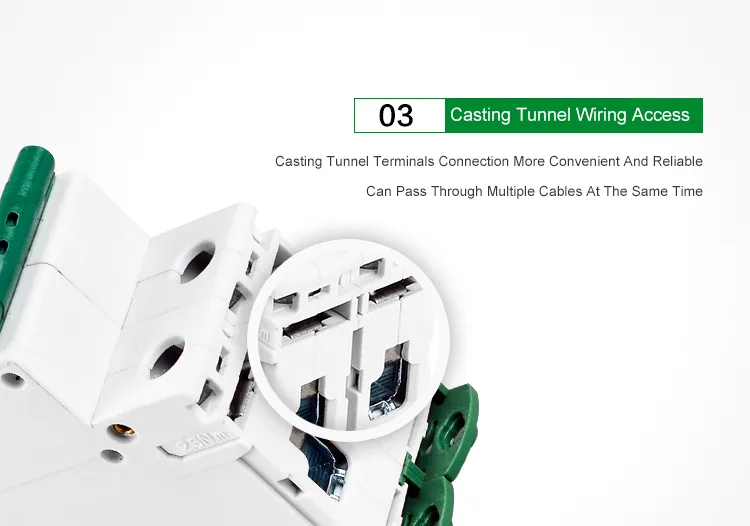

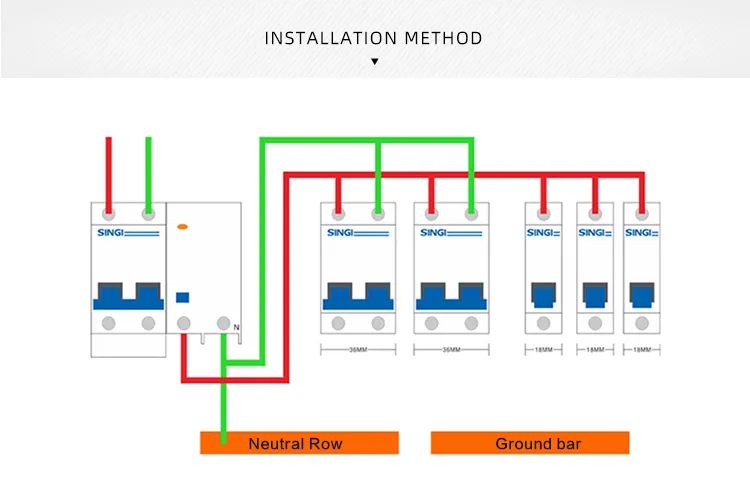

3. A cablagem é um terminal com abraçadeira, diâmetro do cabo: 25 mm².
| Corrente de teste (A) | Corrente nominal (A) | Hora solicitada | Resultado | Estação de arranque | Observação |
|---|---|---|---|---|---|
| 1,13 In | Tudo | t ≥ 1 hora | Não viagem | Frio | - |
| 1,45 In | Tudo | t < 1 hora | Viagem | Calor | A corrente sobe o valor solicitado de forma estável em 5s |
| 2,55 In | In ≤ 32A | 1 s < t < 60 s | Viagem | Frio | Interruptor auxiliar fechado, alimentação ligada |
| 2,55 In | In > 32A | 1 s < t < 120 s | Viagem | Frio | Interruptor auxiliar fechado, alimentação ligada |
| 5 In (modo C) | Tudo | t ≥ 0.1 s | Não viagem | Frio | Interruptor auxiliar fechado, alimentação ligada |
| 10 In (modo C) | Tudo | t < 0.1 s | Viagem | Frio | Interruptor auxiliar fechado, alimentação ligada |
| 10 In (modo D) | Tudo | t ≥ 0.1 s | Não viagem | Frio | Interruptor auxiliar fechado, alimentação ligada |
| 14 In (modo D) | Tudo | t < 0.1 s | Viagem | Frio | Interruptor auxiliar fechado, alimentação ligada |
