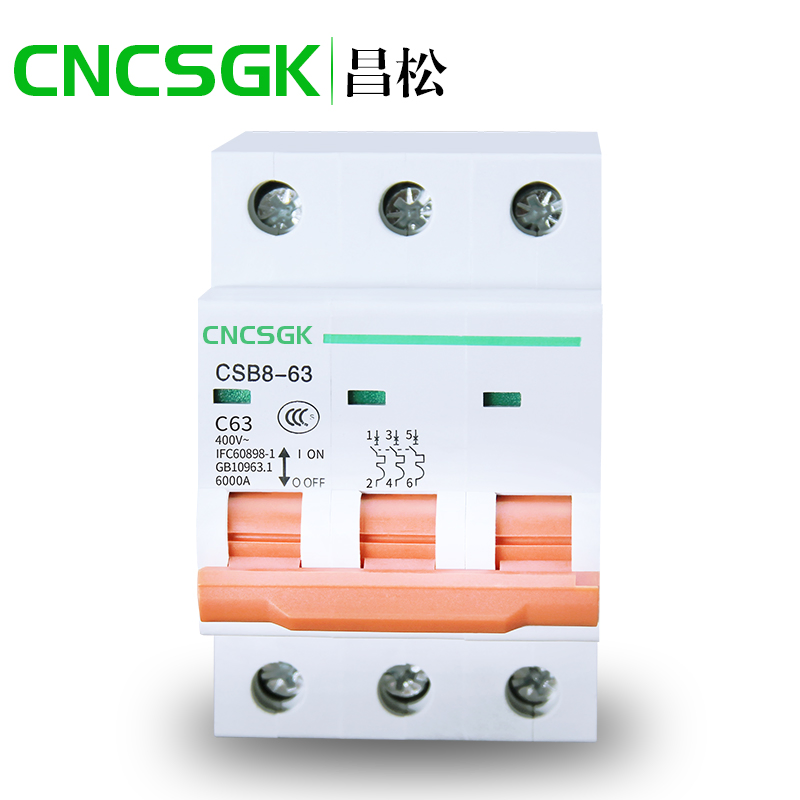

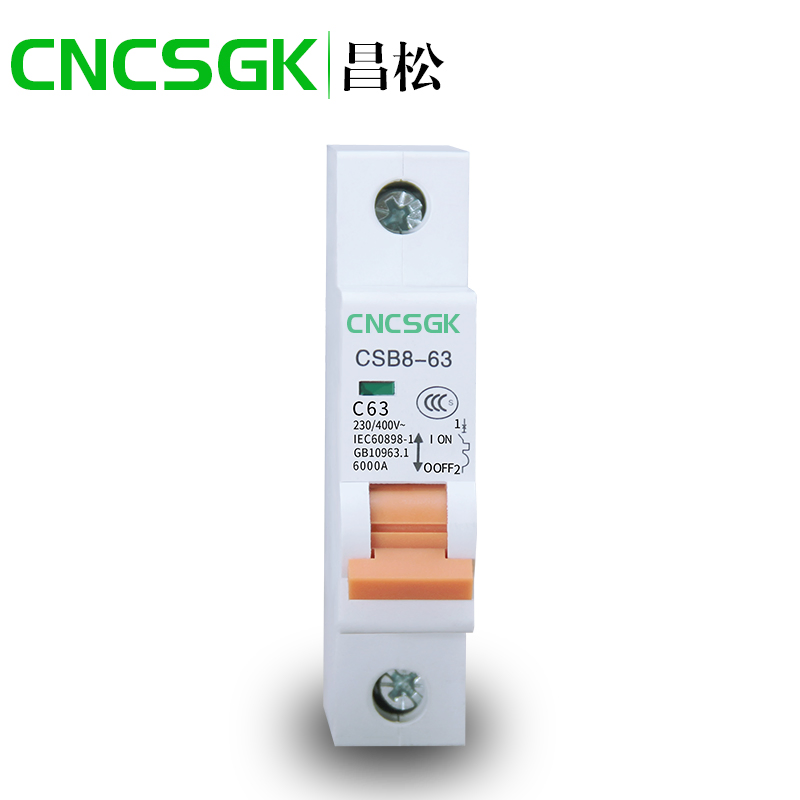

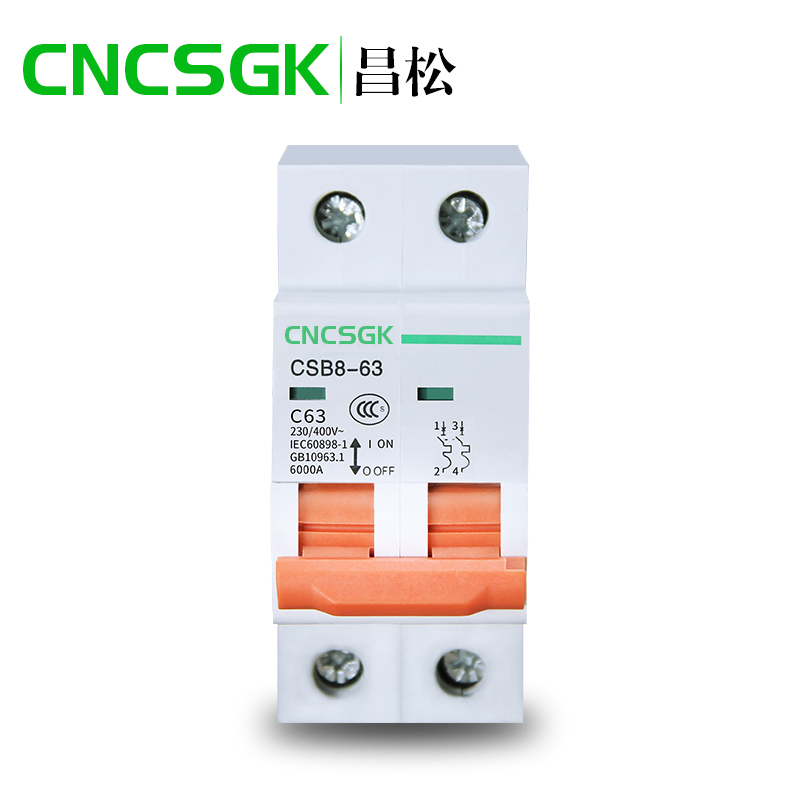

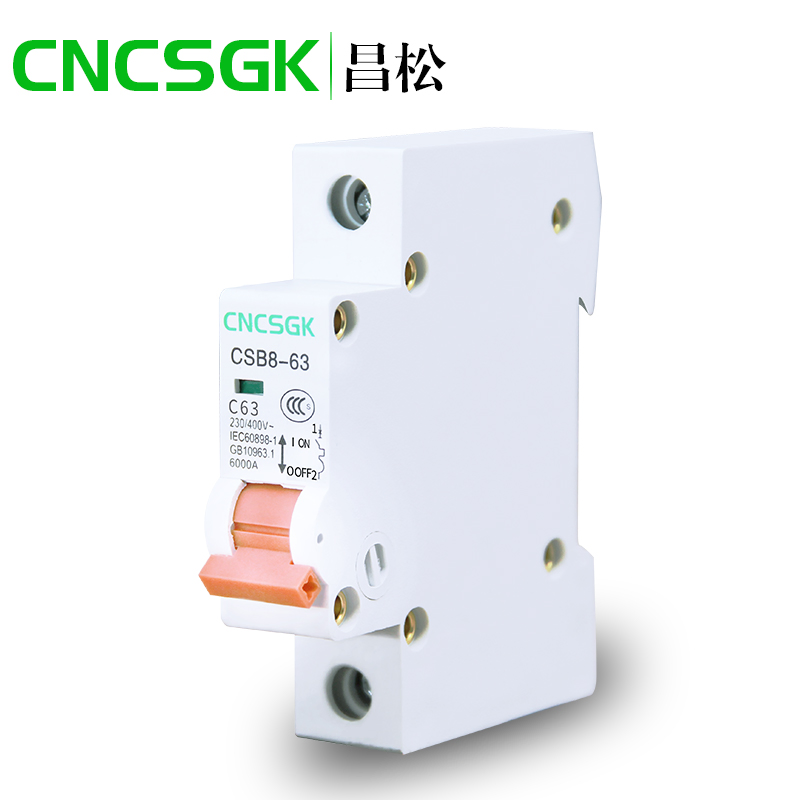

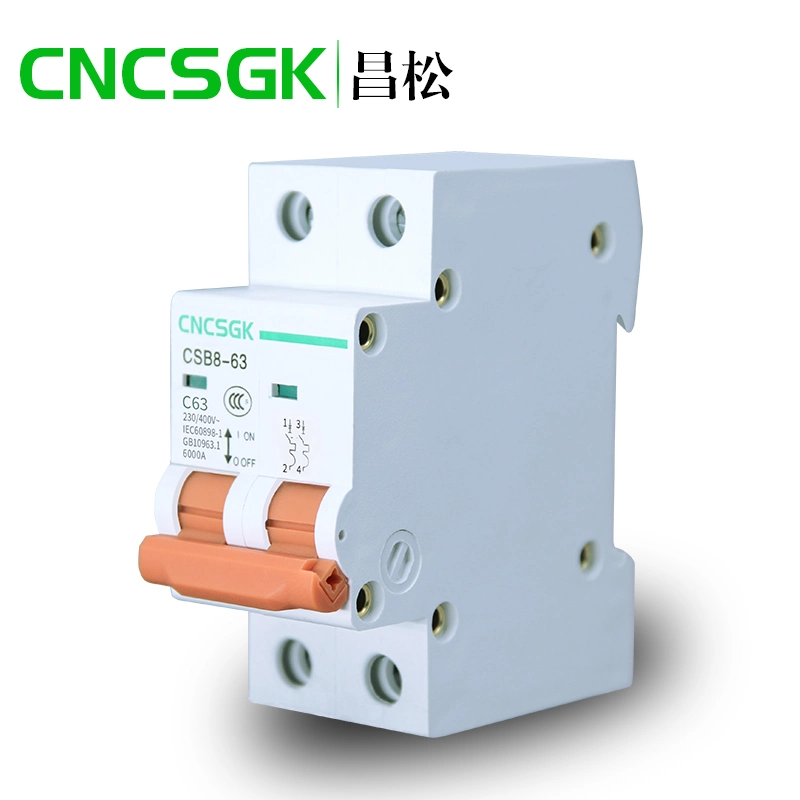

Novo Dz47 Disjuntor MCB C63 1p-4 Polo 6ka DC AC Mini Miniatura

1 / 5

Novo Dz47 Disjuntor MCB C63 1p-4 Polo 6ka DC AC Mini Miniatura

Costumização:	Disponível
Capacidade de Interrupção:	Disjuntores de Baixa Tensão
Operação:	Tipo Elétrico

Enviar consulta

Descrição do produto

Informação Básica

N ° de Modelo. DZ47 CSB8

Velocidade Disjuntor de Alta Velocidade

Meio de extinção de arco Ar

Instalação Fixado

Estrutura MCB

Número pólos 1

Tipo Disjuntor de circuito

Função Circuito convencional disjuntor, Disjuntor Proteção de Falha, Proteção de Sobrecorrente, OVP, RCCB

Certificação ISO9001-2000, CE, CCC

Amperes 1a 2a 3a 4a 6a a 13 a 16 a 20 a 25 a. 32a 40a 50a 63a

Local de aplicação casa edifício de casa

Pacote de Transporte cartão de exportação padrão

Especificação 10A

Código HS 8536200000

Descrição de Produto

Os principais parâmetros:

⚡ Marcação/CB/ISO9001/CCC certificados;
⚡ Tensão Nominal: 230/400VCA;
⚡ Freqüência: 50/60Hz;
⚡ Corrente nominal: 6, 10, 16, 20, 25, 32, 40, 50, 63A;
⚡ 1/2/3/4 pol polacos opcional;
⚡ Vida Mechniacal: 20.000 vezes;
⚡ Redardant chama: PA66 nylon;
⚡ Grau de protecção: IP20;
⚡ Com mais carga/curto-circuito de protecção;
⚡ Padrão: IEC60898;
⚡ Encarnem o ETM. 30°C;
⚡ Capacidade de interrupção: 6KA;
⚡ A proteção do motor / iluminação opcional;

Aplicação:

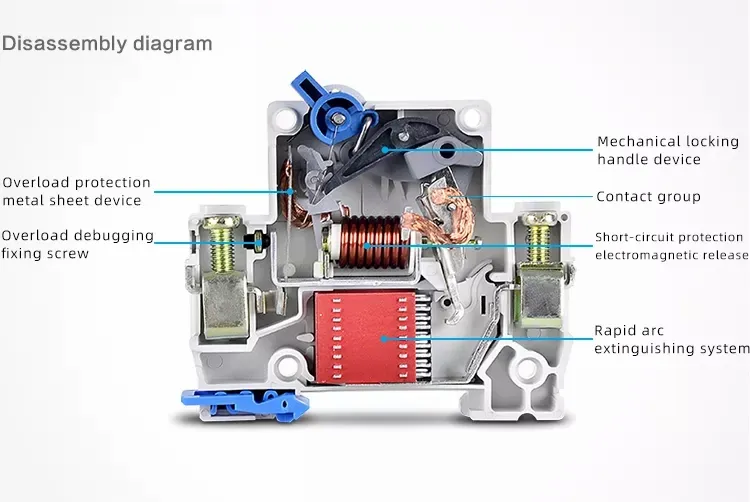

O disjuntor miniatura de rotura elevada CSB8-63 tem os recursos de desempenho avançado e estrutura confiável de alta capacidade inovadora, aparência elegante e sua concha e peças são feitas de material com resistência ao impacto, retardante de chamas forte recurso.

Ele é adequado para o sistema de alimentação de 50 ou 60 frequency, UE 400V e abaixo, 63A UI e abaixo.

É principalmente aplicado no prédio de escritórios, residência, para iluminação, distribuição de energia e protecção contra sobrecarga e curto-circuito do equipamento. Normalmente, ele também pode ser usado como infreqüente transferência do sistema de energia. Em conformidade com as normas IEC e60898GB10963.1.

Os parâmetros técnicos:

Digite	DZ47-63
Pole position	1P		2P, 3P, 4P
Corrente nominal (A)	6,10,16,20,25,32,40,50,63
Tensão nominal(V)	230/400		400
A temperatura ambiente	-5'C~+40'C
Tipo de liberação instantânea	C	D	C	D
Classificada como curto-circuito quebrando Capacidade lcn(kA)	6	4	6	4

Observação:

1. A vida mecânica: 20.000 vezes (off-on).

2. A resistência ao calor: categoria 2 (temperatura 55°C e umidade relativa de 95%).

3. O terminal da cablagem com a braçadeira de cabo, diâm.: 25mm².

Aplicável Fio Condutor

Corrente nominal(A)	Norminal secção do fio (mm²)
1-6UM	1
10A	1.5
16.20A	2.5
25A	4
32A	6
40,50UM	10
63A	16

A propriedade de proteção de sobrecorrente

Ambient Temperatura ambiente	Estado inicial	Testar Actuais	Tempo de teste	O Esperado Resultado	Nota
30±2°C	Posição de frio	1,13ln	T =< 1h	Não solte	-
	Efectuado imediatamente após o teste anterior	1,45 ln	T < 1h	Introdução	-
	Posição de frio	2,55 ln	1 s < t < 60s (Em < 32A)	Introdução	Bom atual sobe para valor especificado durante 5 s
	Posição de frio	2,55 ln	1S < t < 120s (Ln > 32A)	Introdução	Bom atual sobe para valor especificado durante 5 s
-5~+40"C	Posição de frio	3LN	T =< 0,1s	Não solte	Tipo B
	Posição de frio	5LN	T < 0,1s	Introdução	Tipo B
	Posição de frio	5LN	T =< 0,1s	Não solte	Tipo C
	Posição de frio	10LN	T < 0,1s	Introdução	Tipo C
	Posição de frio	10LN	T > 0,1s	Não solte	Tipo D
	Posição de frio	20LN	T < 0,1s	Introdução	Tipo D

Perguntas Frequentes (FAQ)

Qual é a função principal do disjuntor miniatura CSB8-63?

Ele é projetado para atuar no sistema de alimentação elétrica, proporcionando proteção robusta contra sobrecarga e curto-circuito do equipamento, além de poder ser usado para transferências infrequentes do sistema de energia.

Quais são as certificações de conformidade do disjuntor DZ47?

O disjuntor atende a exigentes padrões internacionais de qualidade e segurança, possuindo as certificações ISO9001-2000, CE, CB e CCC.

Qual é o material de construção utilizado na estrutura do produto?

Sua concha externa e componentes internos são fabricados em nylon PA66, material com excelente resistência ao impacto e propriedades altamente retardantes de chama.

Qual é a capacidade máxima de interrupção e a vida útil do disjuntor?

O produto conta com uma capacidade de interrupção de curto-circuito nominal de 6KA (lcn) e garante uma vida útil mecânica de até 20.000 ciclos de operação (liga-desliga).

Onde este disjuntor de alta velocidade pode ser instalado?

É ideal para aplicação em instalações fixas de edifícios de escritórios e residências, cobrindo necessidades de circuitos de iluminação e sistemas de distribuição de energia.
