Informação Básica
N ° de Modelo:
ZW43
Meio de extinção de arco:
Vácuo
Instalação:
Fixado
Tipo:
Disjuntor de circuito
Função:
Circuito convencional, Proteção de Sobrecorrente
Frequência nominal:
50 hz
Tensão nominal:
12 v.
Corrente nominal:
630/1250A
Corrente de quebra de curto-circuito:
20/25ka
Pacote de Transporte:
caixa de exportação
Marca Registrada:
não
Origem:
China
Código HS:
8504311000
Capacidade de Produção:
100000pçs/ano
Descrição de Produto

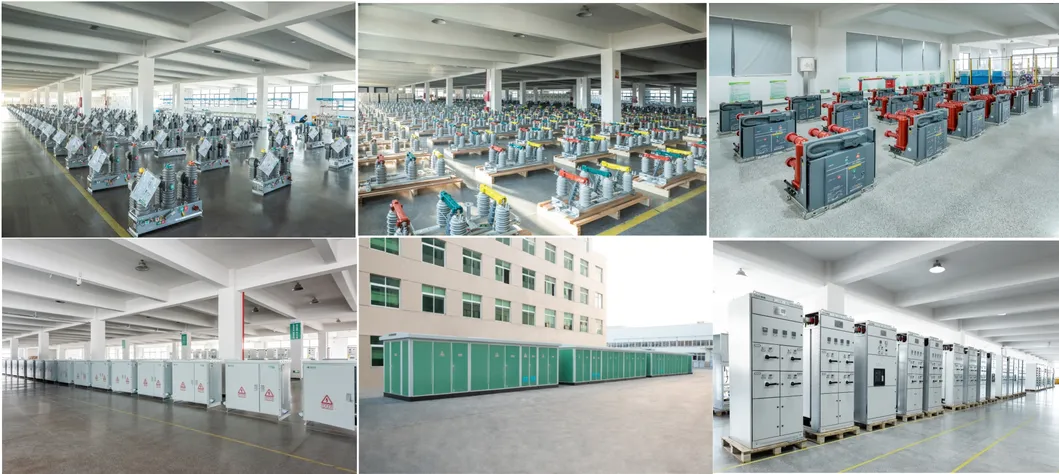

A nossa fábrica
Somos fabricantes profissionais de transformadores de corrente, transformadores de tensão, disjuntores de vácuo/Reperdedor, chaves de isolamento, fusível de desativação, trava-quedas, gabinetes de alta e baixa tensão, dispositivos de medição, transformadores de distribuição de energia, etc.
Geral
Disjuntor inteligente de vácuo CA de alta tensão para exterior da série Zw43-12 (a seguir designado "disjuntor inteligente"), Que é um painel de distribuição de energia para exteriores com uma tensão nominal de 12 kV e CA trifásico de 50 Hz, é composto principalmente por ZW43-12 corpo de disjuntor de vácuo CA de alta tensão para exteriores, terminal de alimentação de automação de distribuição da série DK, transformador de tensão externo, cabo de controlo, etc. supressor, conector de ligação lateral única, ou o conector de dupla lateral pode ser instalado de acordo com as necessidades do utilizador.
O reclosador de vácuo AC de alta tensão para exterior ZW43-12C tem proteção contra sobrecarga e curto-circuito, proteção contra quebras rápidas, proteção contra atrasos de tempo definidos e funções de reclosador automático, garantindo eficazmente o bom funcionamento da linha.
ZW43-12F o disjuntor de vácuo de limite CA de alta tensão para exteriores tem um modo de gestão remota, função de controlo de proteção e função de comunicação, que pode ser avaliado de forma fiável. A fronteira de detecção é utilizada para o controlo e protecção em subestações, empresas industriais e mineiras e redes eléctricas urbanas e rurais. É especialmente adequado para locais que requerem um funcionamento frequente e corrente de sequência zero de miliamperes urbanos e corrente de curto-circuito de falha entre fases, que pode remover automaticamente a falha de ligação à terra monofásica e a falha de curto-circuito entre fases.
O disjuntor inteligente está em conformidade com as normas técnicas, tais como o disjuntor AC de alta tensão (GB/T1984-2014), o disjuntor AC de alta tensão (DL/T402-2016), as condições técnicas para encomendar o disjuntor a vácuo de alta tensão de 12kV ~ 40,5 kV (DL/T403-2000) e o Terminal remoto do sistema de automação de distribuição (DL/T721-2013).

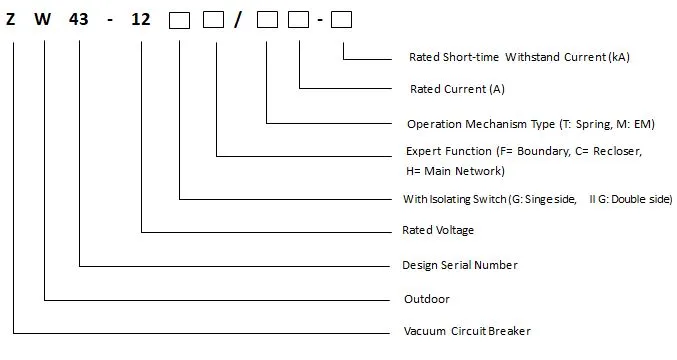

Modelo e Significado
Especificações Técnicas
| No |
Item |
Unidade |
Dados |
| 1 |
Frequência nominal |
Hz |
50 |
| 2 |
Tensão nominal |
KV |
12 |
| 3 |
Corrente nominal |
A |
630/1250 |
| 4 |
Frequência de potência nominal de curto prazo para suportar tensão |
Interfase, para terra (molhado) |
KV/min |
42/1 |
| Interfase, para terra (seco) |
48/1 |
| Quebra (seco) |
34/1 |
| Circuito secundário à terra |
2/1 |
| 5 |
Resistência nominal a impulsos de raios |
Interfásico, à terra |
KV |
75 |
| Pausa |
85 |
| 6 |
Corrente de quebra de curto-circuito nominal |
Ka |
20/25 |
| 7 |
Corrente nominal de curto-circuito (pico) |
- |
50/63 |
| 8 |
Resistência nominal a curto prazo a corrente e duração |
Ka/s |
(20/25)/4 |
| 9 |
Corrente de resistência nominal ao pico |
Ka |
50/63 |
| 10 |
Tempos de quebra de corrente de curto-circuito nominais |
Vezes |
30 |
| 11 |
Tensão nominal de funcionamento e tensão nominal do circuito auxiliar |
V |
AC/DC220, DC48, DC24 |
| 12 |
Resistência do circuito principal |
Sem isolamento |
μΩ |
≤ 80 |
| Com isolamento |
≤ 120 |
| 13 |
Vida mecânica |
Vezes |
10000 |
| Nota: Se a altitude for superior a 1000 m, o nível de isolamento nominal deve ser modificado conforme apropriado. |

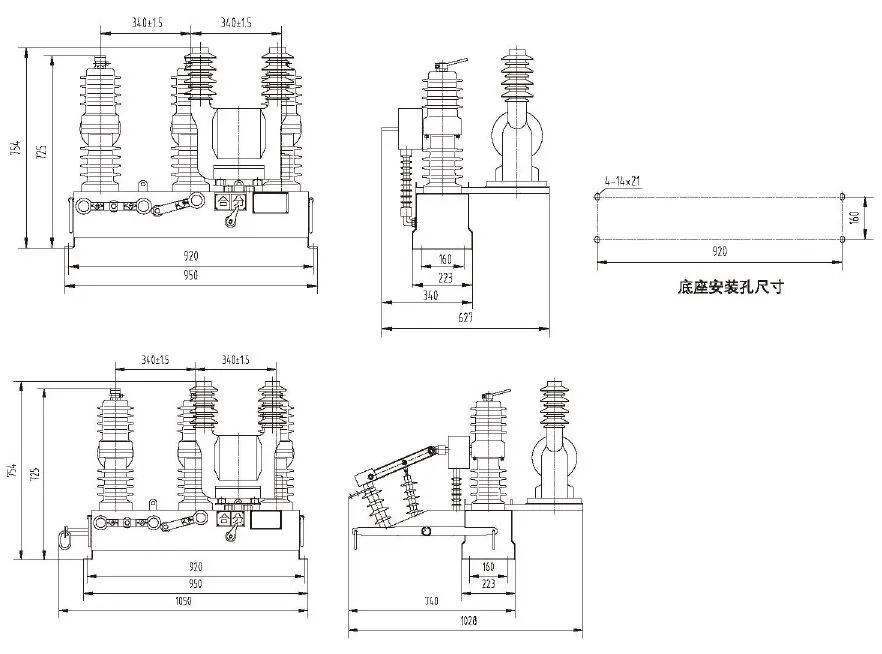

Contorno e Dimensões
O nosso Cliente
Os nossos clientes estão localizados em todo o mundo.

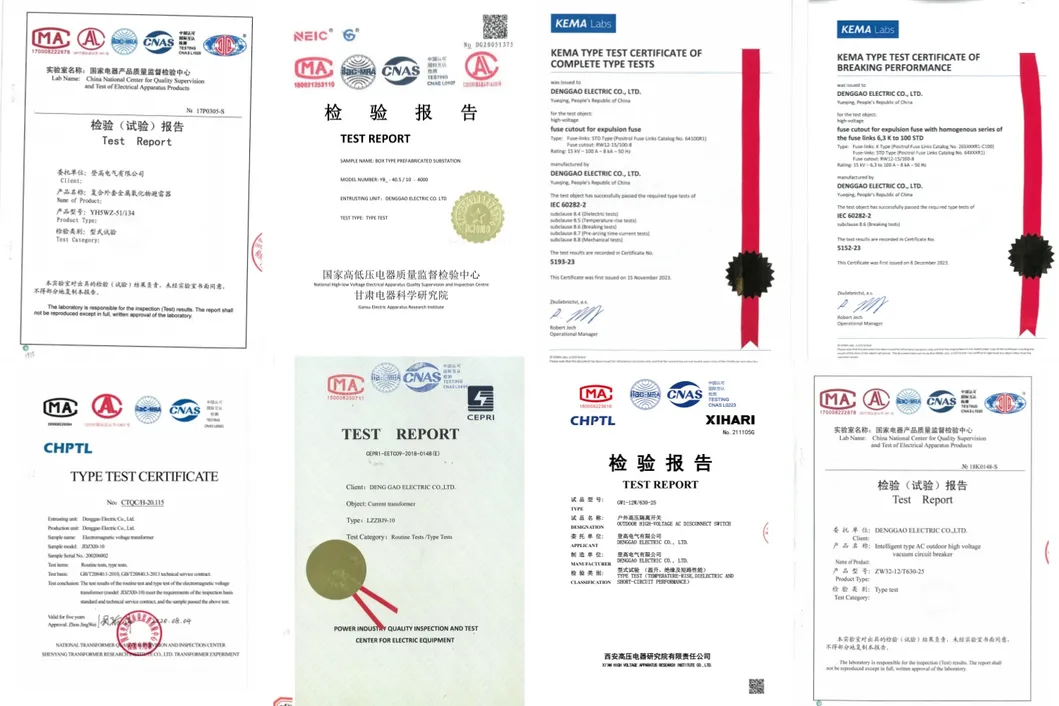

Relatórios de Teste
Todos os produtos foram submetidos a testes e certificação profissionais.

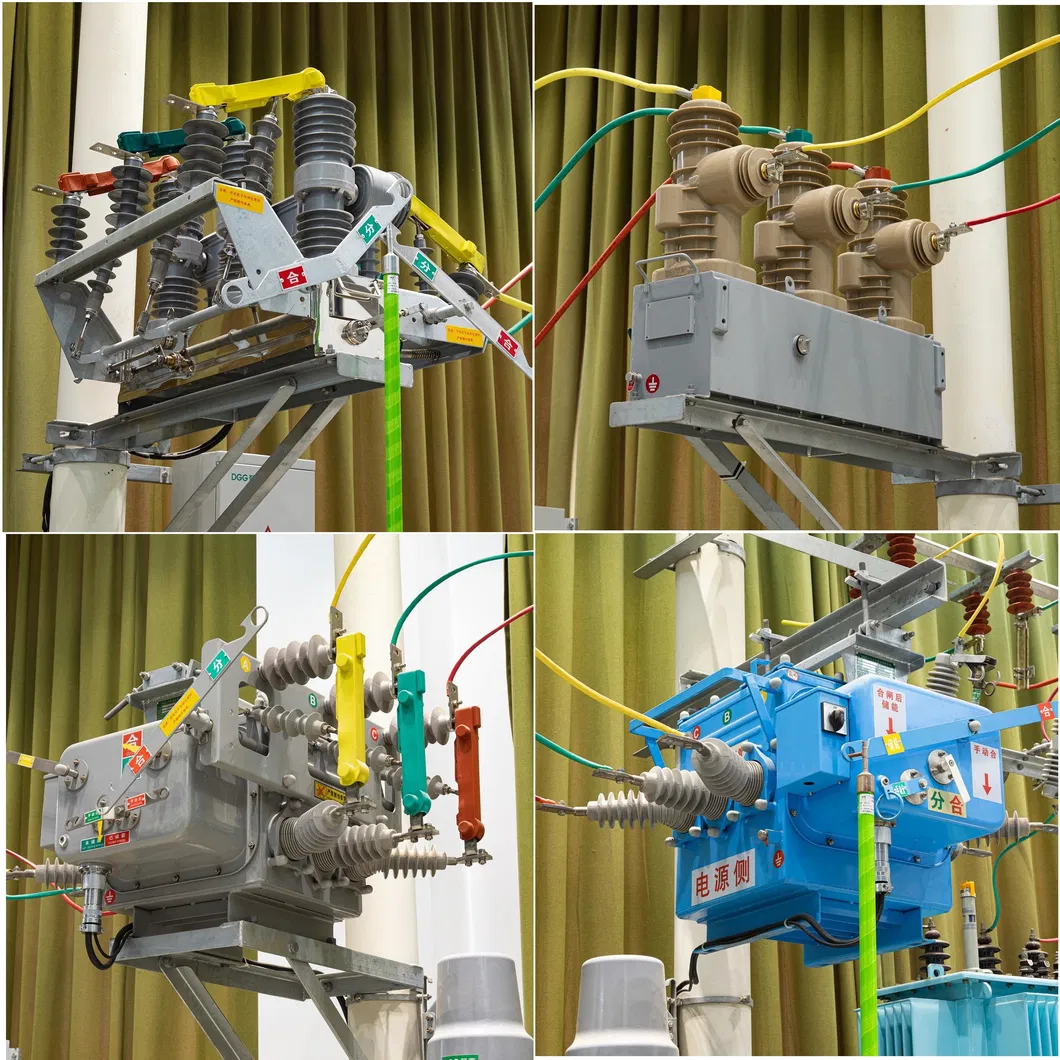

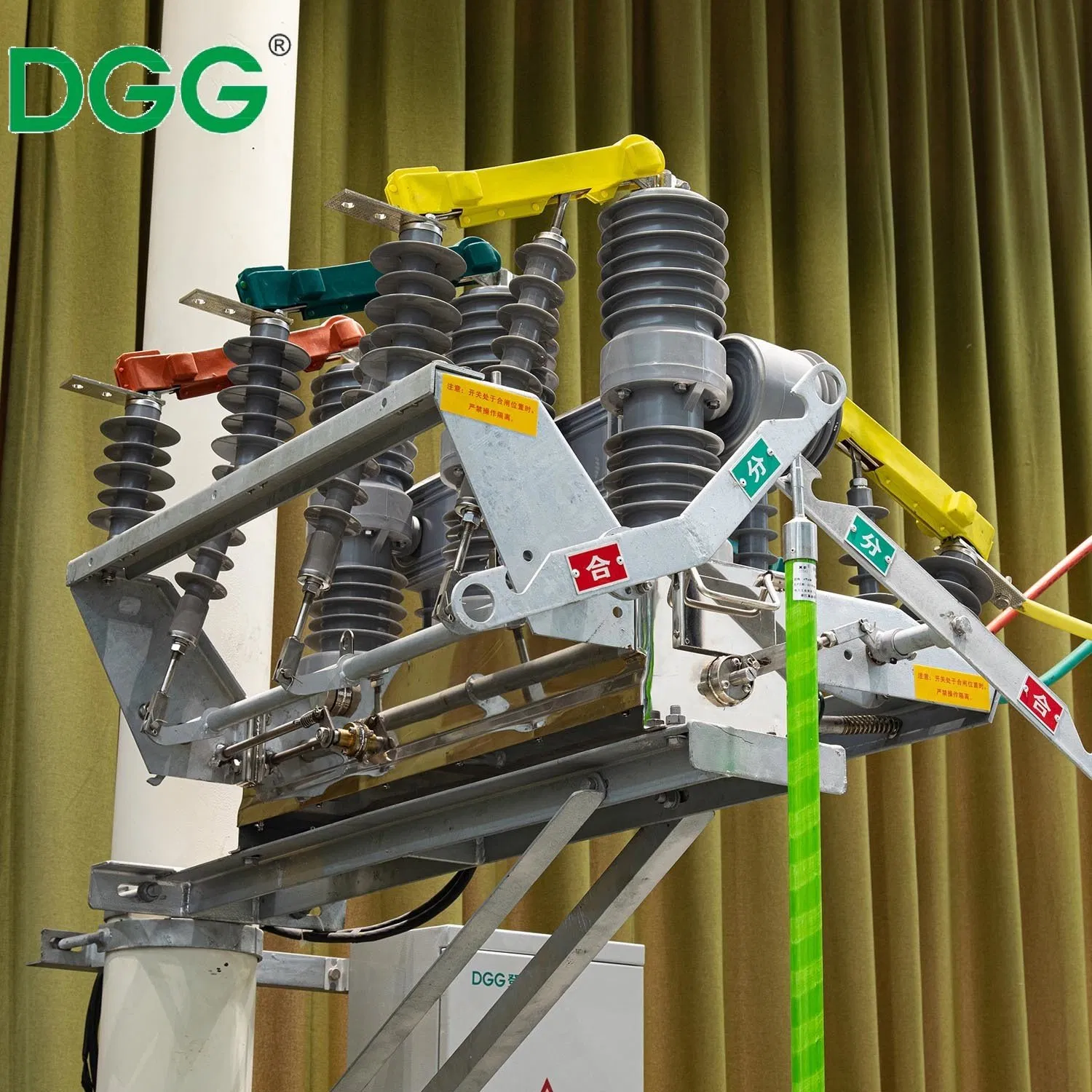

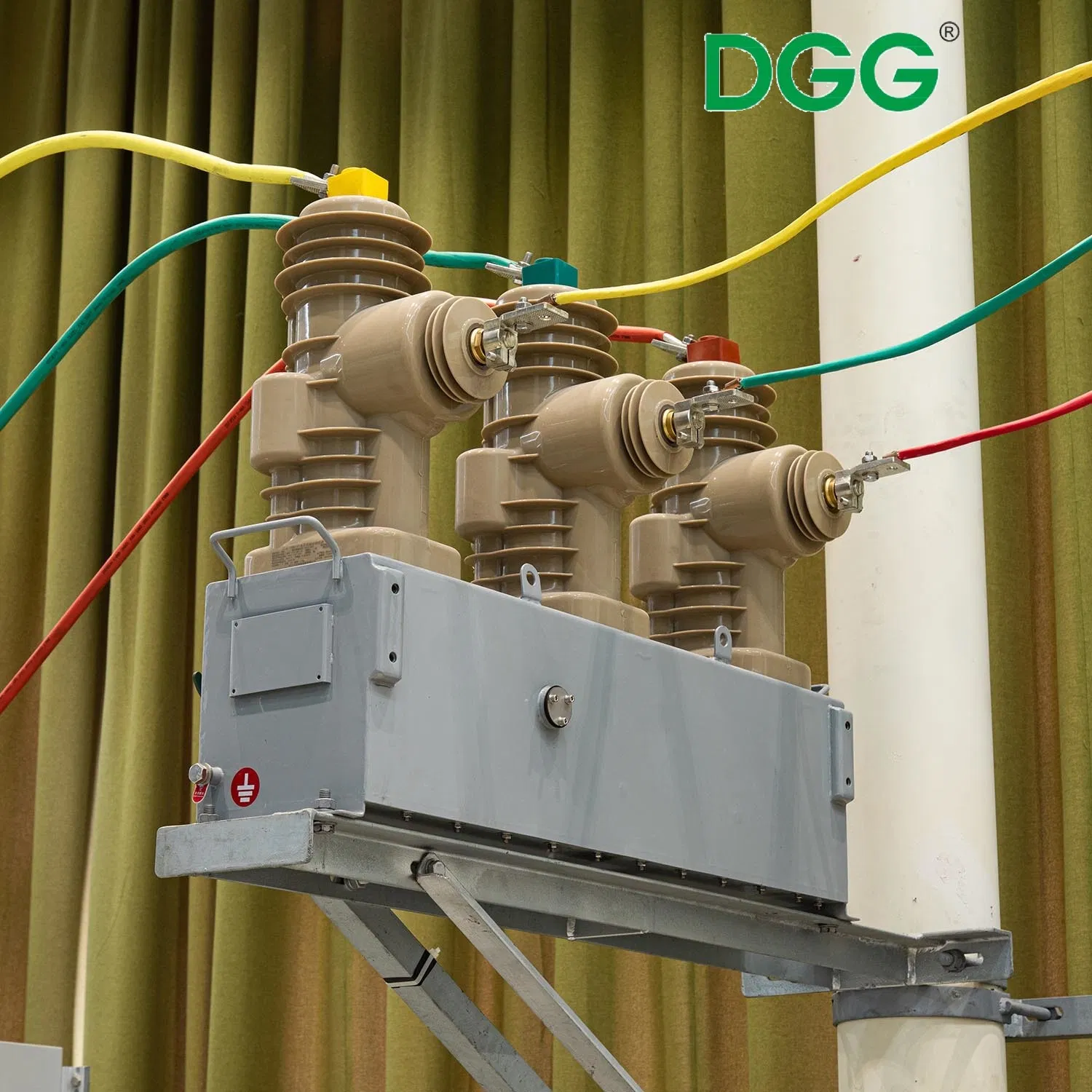

Fotos do Produto
Perguntas Frequentes (FAQ)
O que é o disjuntor de vácuo ZW43-12?
É um disjuntor inteligente de vácuo CA de alta tensão para exteriores, projetado para redes de distribuição de energia com tensão nominal de 12 kV e frequência de 50 Hz.
Quais são as funções de proteção da série ZW43-12C?
A série ZW43-12C possui proteção contra sobrecarga, proteção contra curto-circuito, proteção contra quebras rápidas, atraso de tempo definido e funções de reclosador automático.
Qual é a principal aplicação do disjuntor ZW43-12F?
É ideal para subestações, redes urbanas/rurais e indústrias que exigem operação frequente, remoção de falhas de aterramento monofásico e faltas entre fases.
Quais normas internacionais o disjuntor cumpre?
O equipamento está em conformidade com as normas técnicas de disjuntores CA de alta tensão GB/T1984-2014, DL/T402-2016, DL/T403-2000 e DL/T721-2013.
Qual é a vida útil mecânica garantida deste disjuntor?
Este modelo foi projetado e testado para suportar até 10.000 operações de vida útil mecânica em condições normais de uso.
