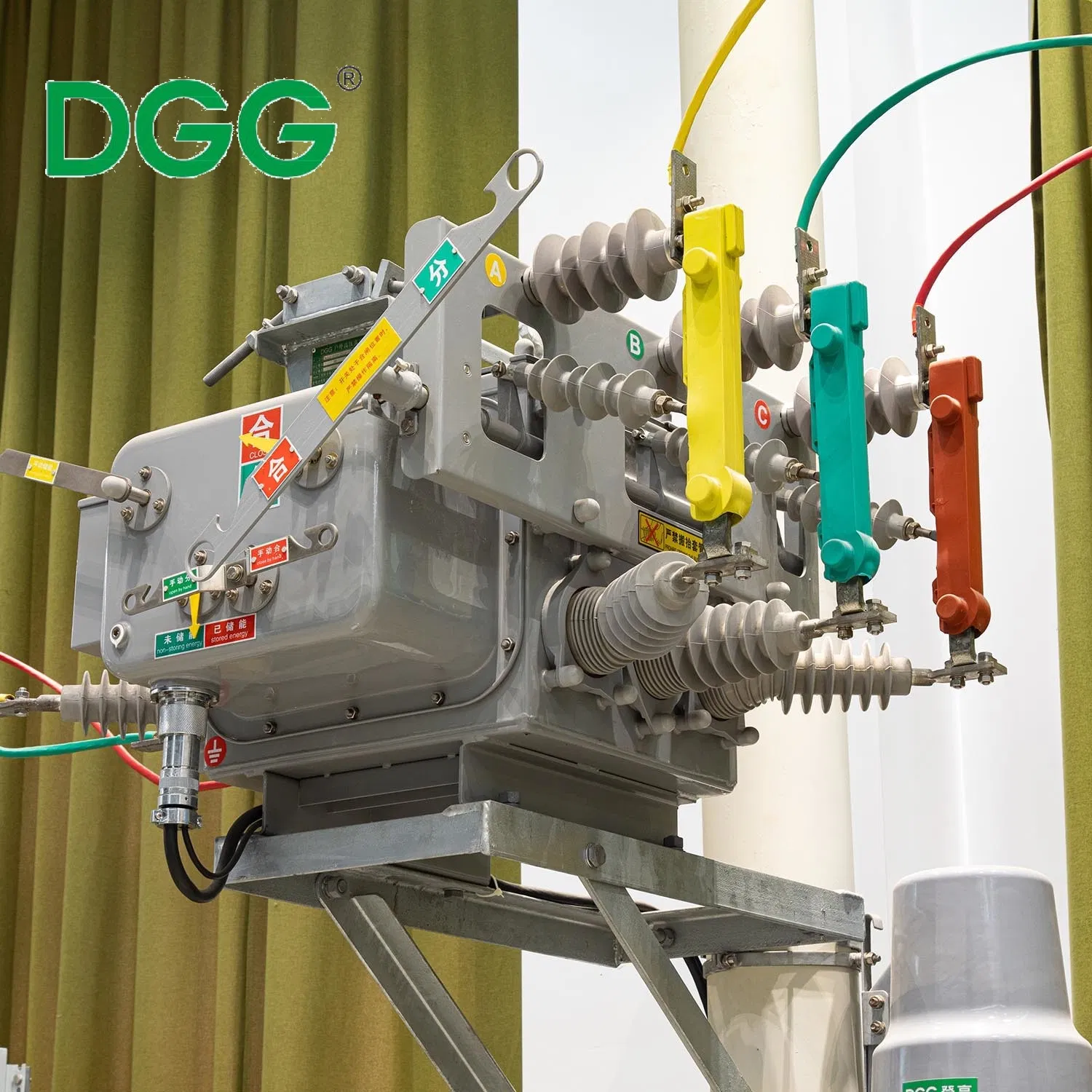

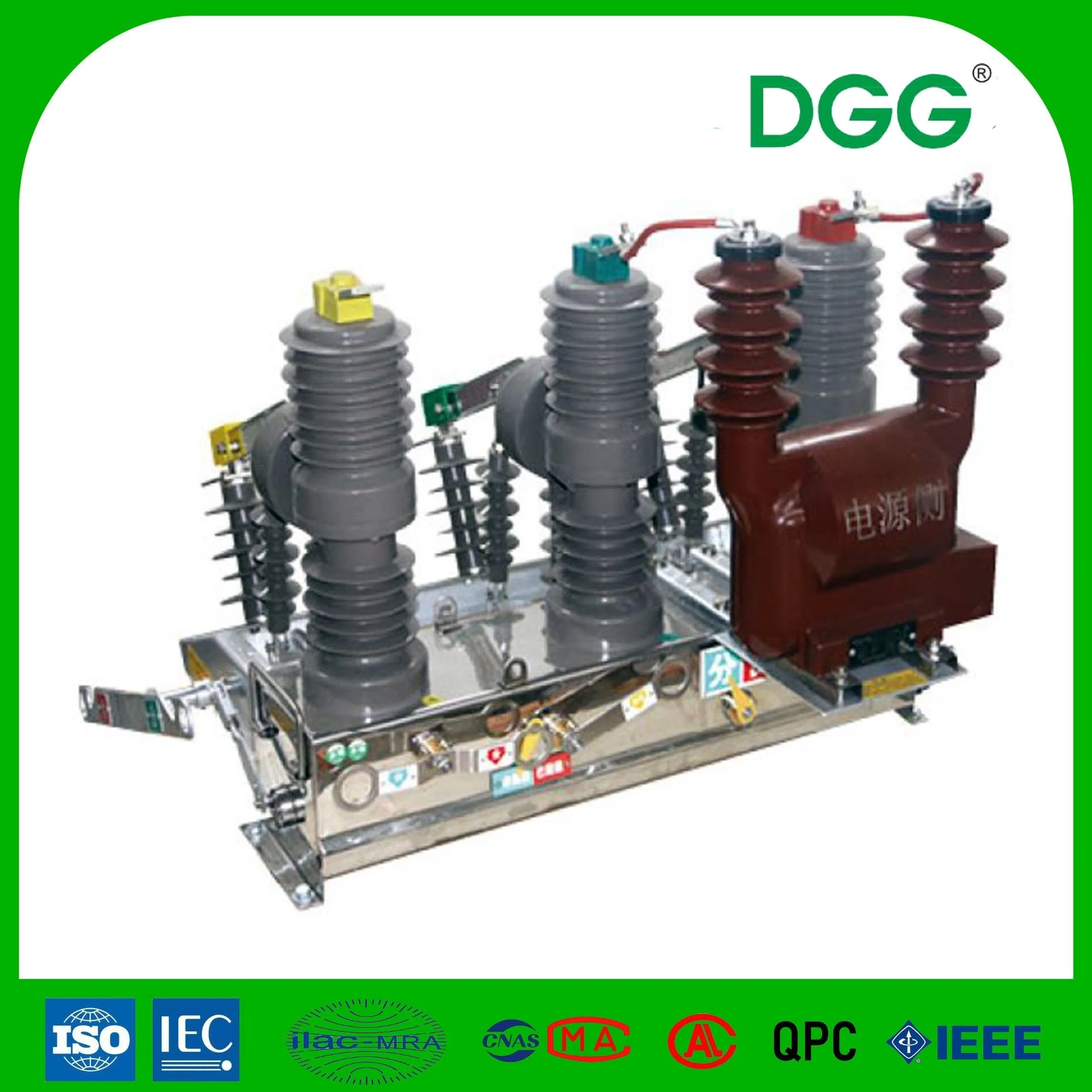

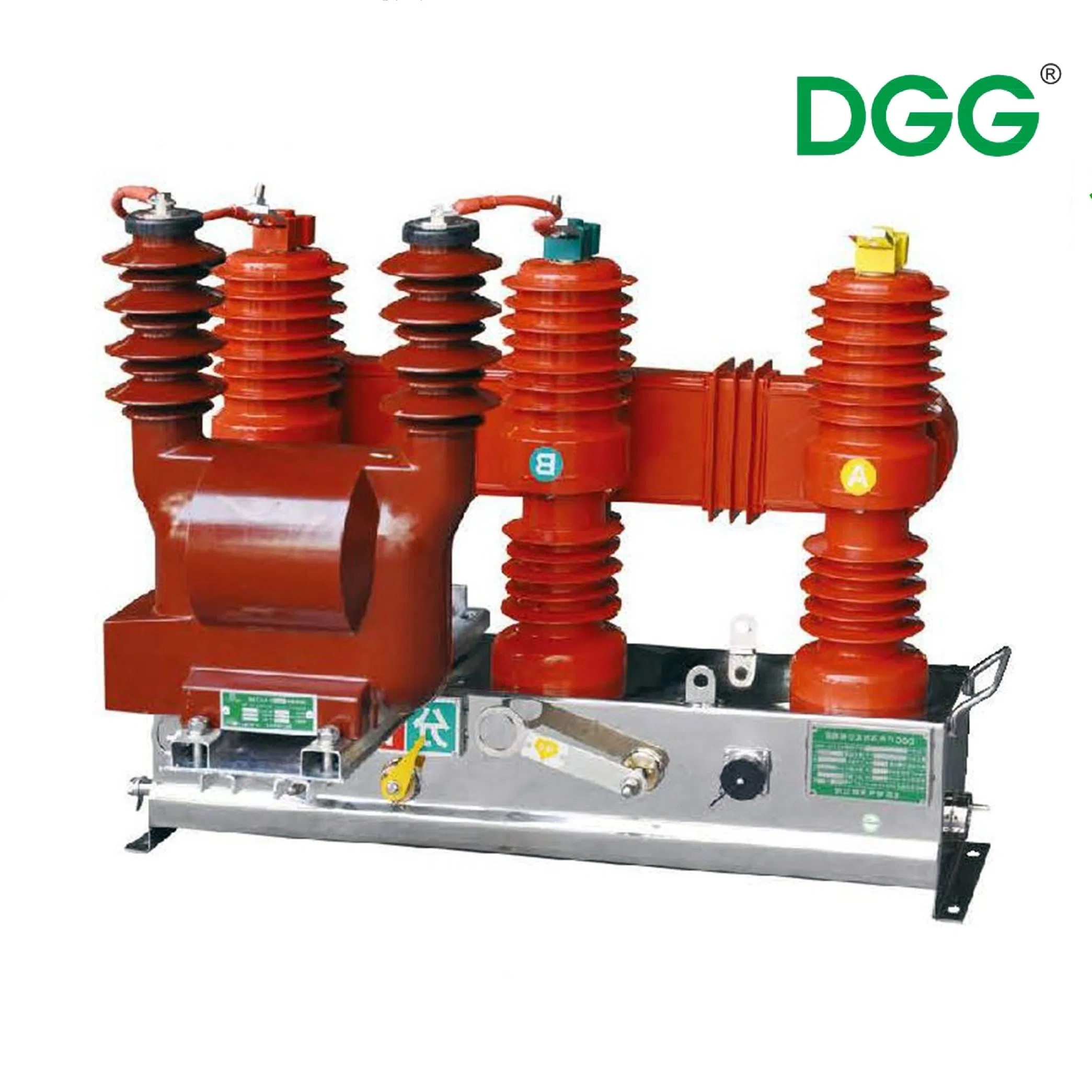

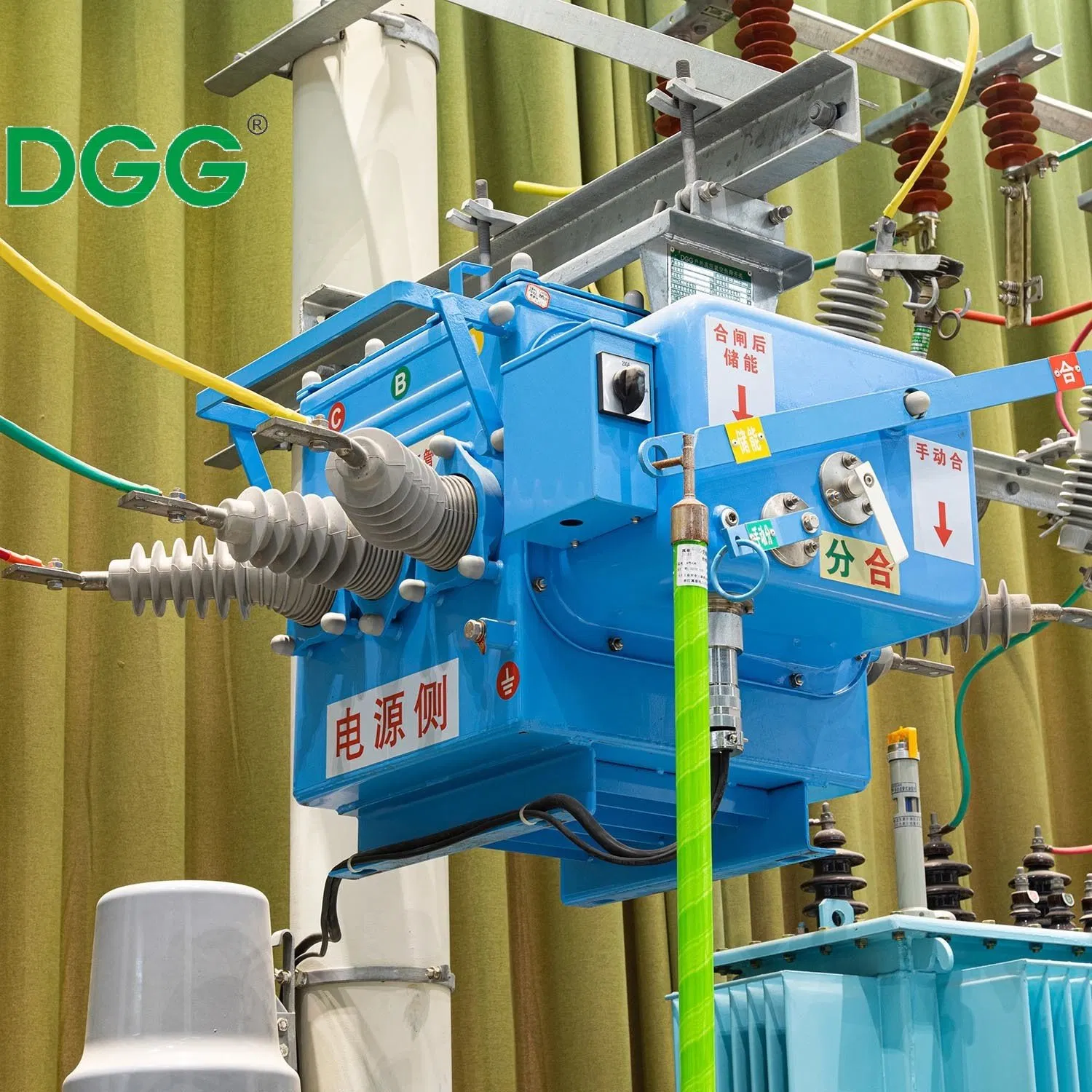

O disjuntor de vácuo AC para exterior da série ZW32-12 é um equipamento de distribuição de 12 kV de 3 fases, 50 Hz. É utilizado para ligar e interromper a corrente de carga, a corrente de sobrecarga e a corrente de curto-circuito. É aplicável a subestações, indústria, mineração e redes de energia elétrica urbanas e rurais, especialmente aplicáveis em ocasiões com operação frequente e distribuição automática de energia rede.
| Especificações técnicas | ||||
|---|---|---|---|---|
| No | Item | Unidade | Dados | |
| 1 | Frequência nominal | Hz | 50 | |
| 2 | Tensão nominal | KV | 12 | |
| 3 | Corrente nominal | A | 630/1250 | |
| 4 | Frequência de potência nominal de curto prazo para suportar tensão | Interfase, para terra (molhado) | KV/min | 42/1 |
| Interfase, para terra (seco) | KV/min | 48/1 | ||
| Quebra (seco) | KV/min | 34/1 | ||
| Circuito secundário à terra | KV/min | 2/1 | ||
| 5 | Resistência nominal a impulsos de raios | Interfásico, à terra | KV | 75 |
| Pausa | KV | 85 | ||
| 6 | Corrente de quebra de curto-circuito nominal | Ka | 20/25 | |
| 7 | Corrente nominal de curto-circuito (pico) | Ka | 50/63 | |
| 8 | Resistência nominal a curto prazo a corrente e duração | Ka/s | (20/25)/4 | |
| 9 | Corrente de resistência nominal ao pico | Ka | 50/63 | |
| 10 | Tempos de quebra de corrente de curto-circuito nominais | Vezes | 30 | |
| 11 | Tensão nominal de funcionamento e tensão nominal do circuito auxiliar | V | AC/DC220, DC48, DC24 | |
| 12 | Resistência do circuito principal | Sem isolamento | μΩ | ≤ 80 |
| Com isolamento | μΩ | ≤ 120 | ||
| 13 | Vida mecânica | Vezes | 10000 | |
| Nota: Se a altitude for superior a 1000 m, o nível de isolamento nominal deve ser modificado conforme apropriado. | ||||
Os nossos clientes estão localizados em todo o mundo.

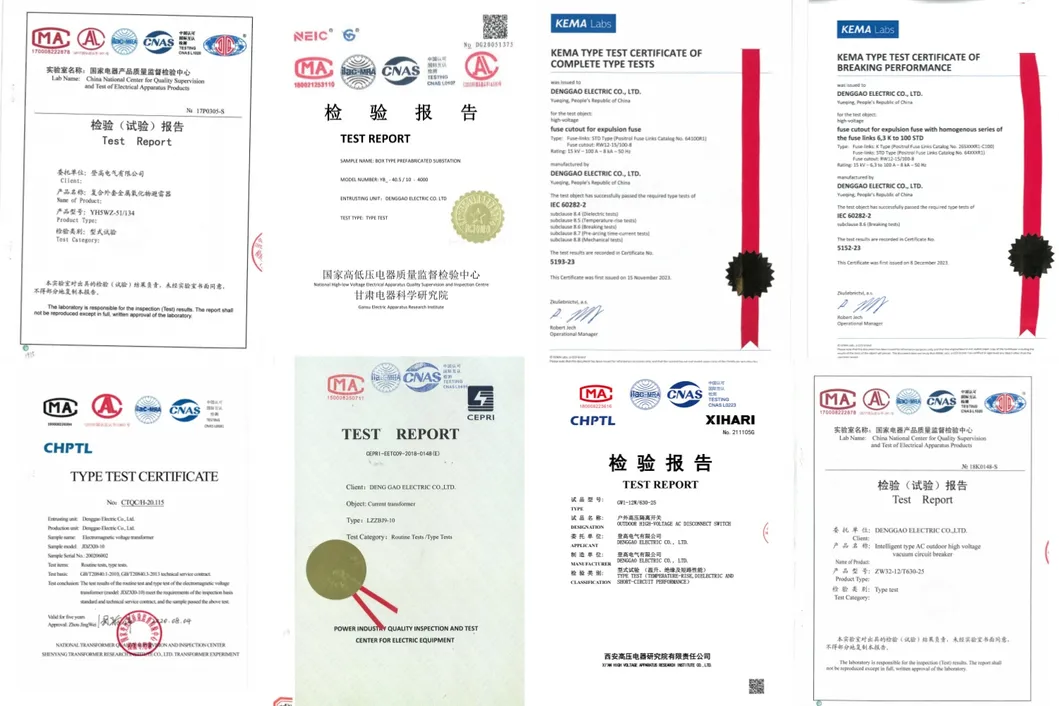

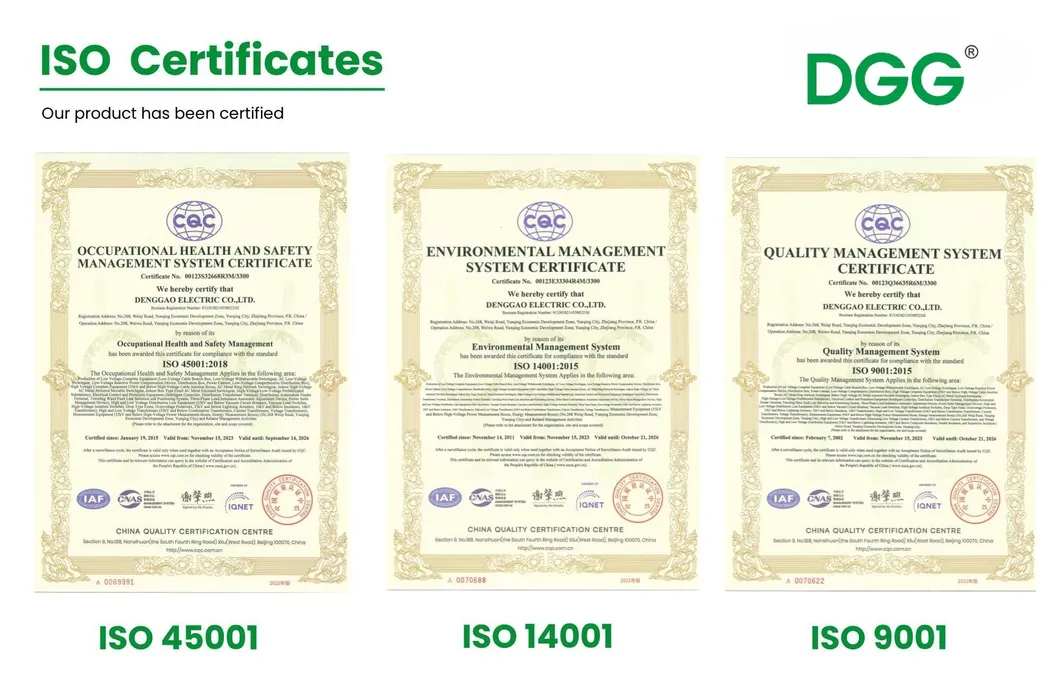

Todos os produtos foram submetidos a testes e certificação profissionais.

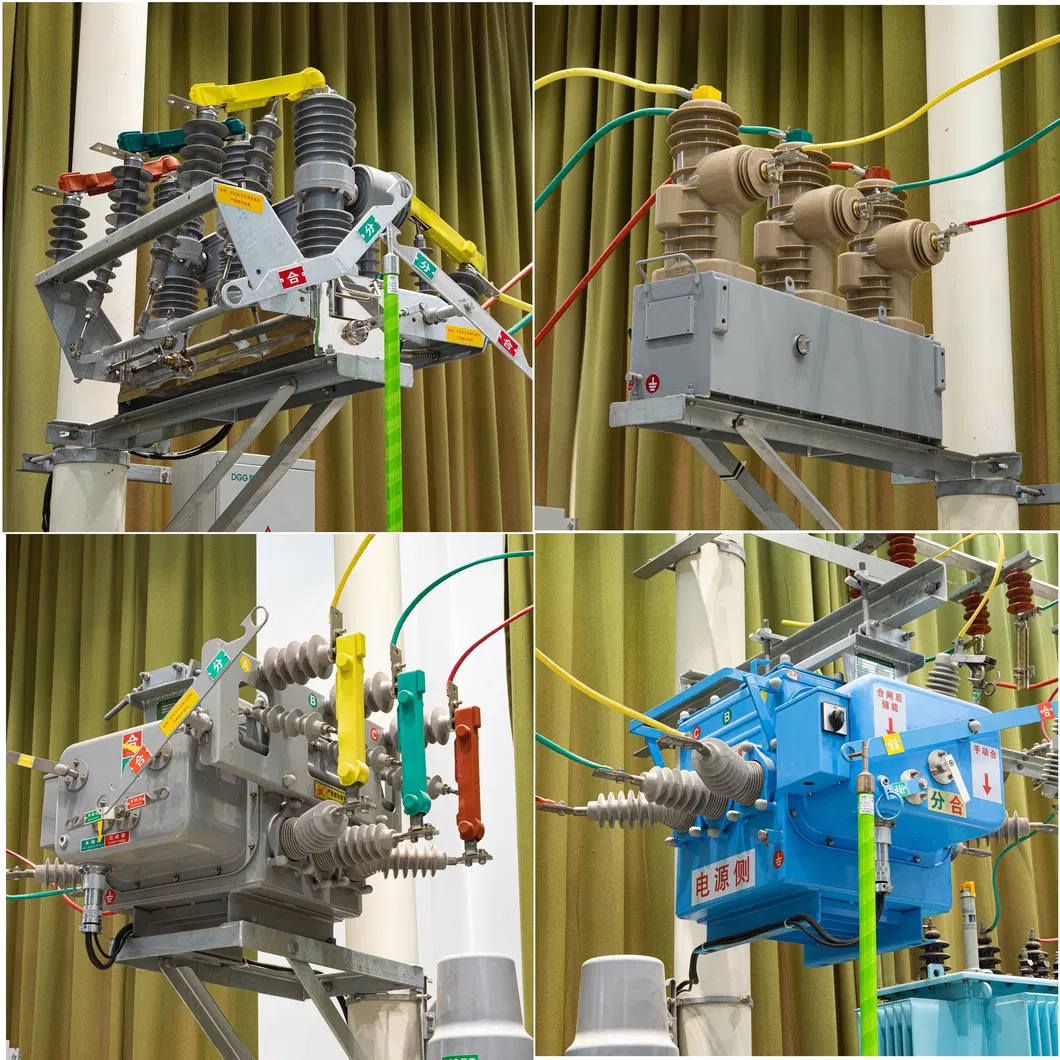

O ZW32-12 é um disjuntor de vácuo AC para exterior projetado para sistemas de distribuição de 12 kV trifásicos e 50 Hz. Sua principal função é ligar e interromper a corrente de carga, correntes de sobrecarga e correntes de curto-circuito.
Ele é ideal para aplicação em subestações de energia, instalações industriais e de mineração, bem como redes elétricas urbanas e rurais. É especialmente recomendado para cenários de operação frequente e sistemas automatizados de distribuição.
O disjuntor opera com uma corrente nominal de 630A ou 1250A, apresentando uma capacidade de interrupção de curto-circuito nominal de 20ka a 25ka.
Este modelo foi projetado e testado para suportar até 10.000 ciclos de operação mecânica, garantindo alta confiabilidade e durabilidade no campo.
Sim, porém, se a altitude da instalação for superior a 1000 metros, o nível de isolamento nominal do dispositivo deve ser ajustado e modificado conforme as condições específicas do local.
