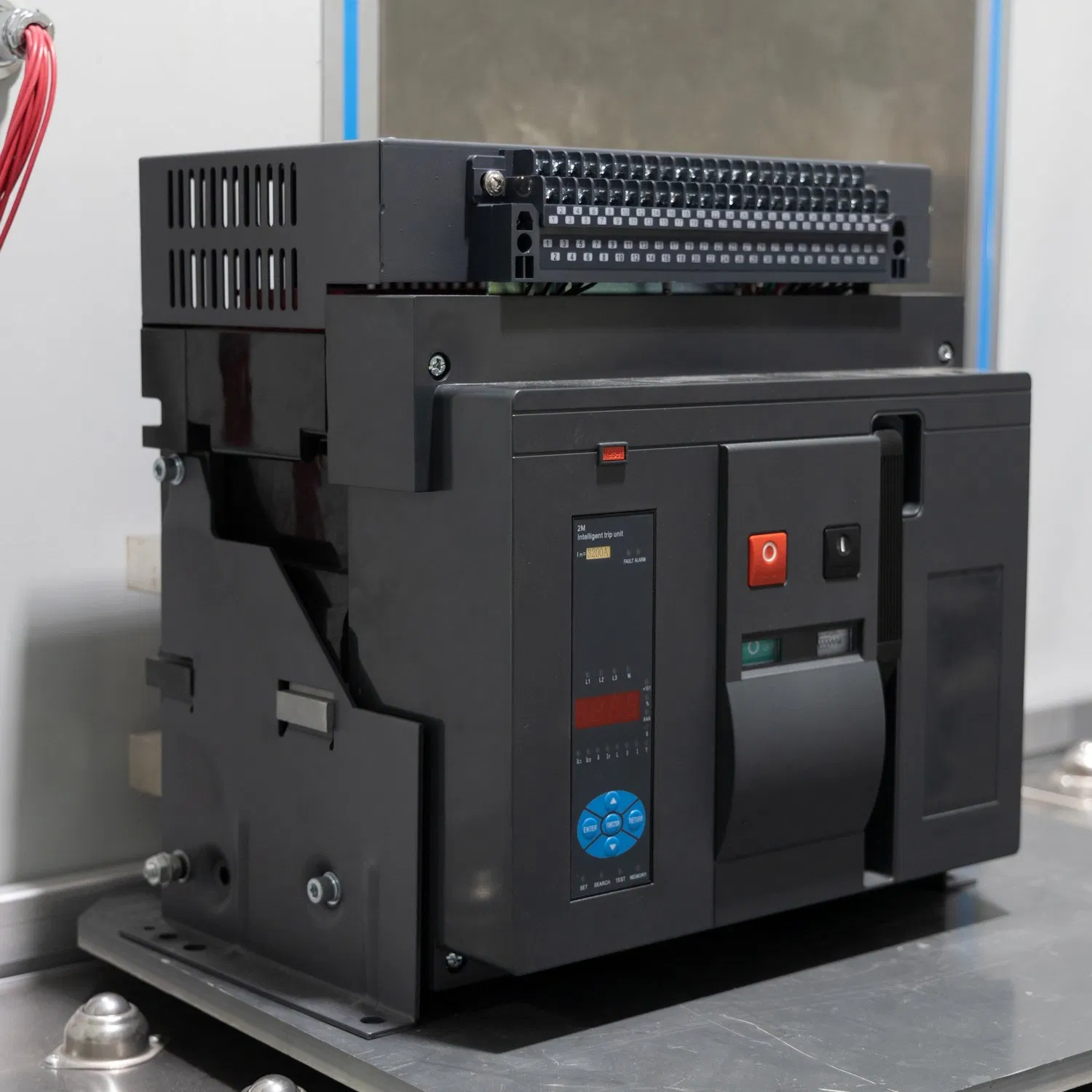

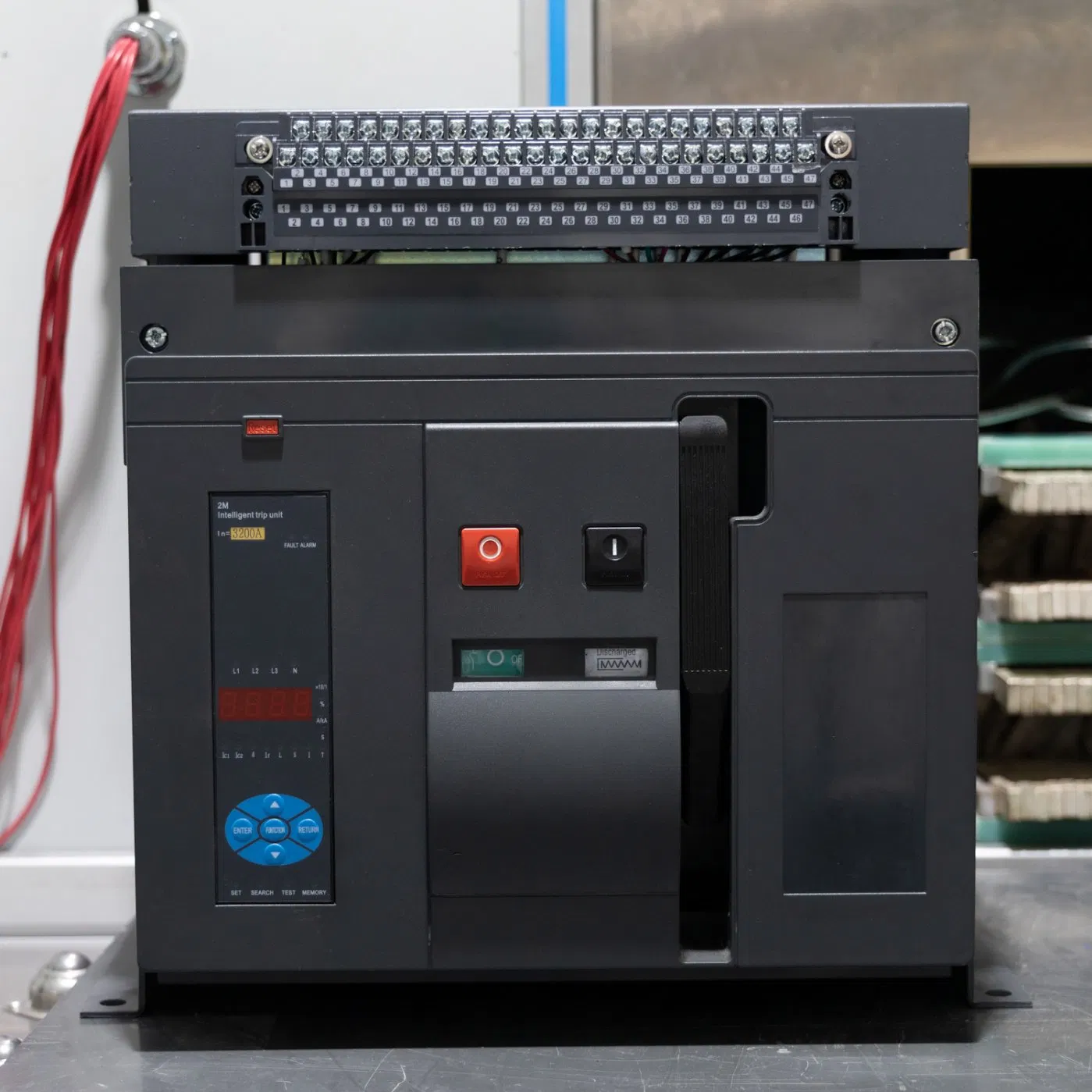

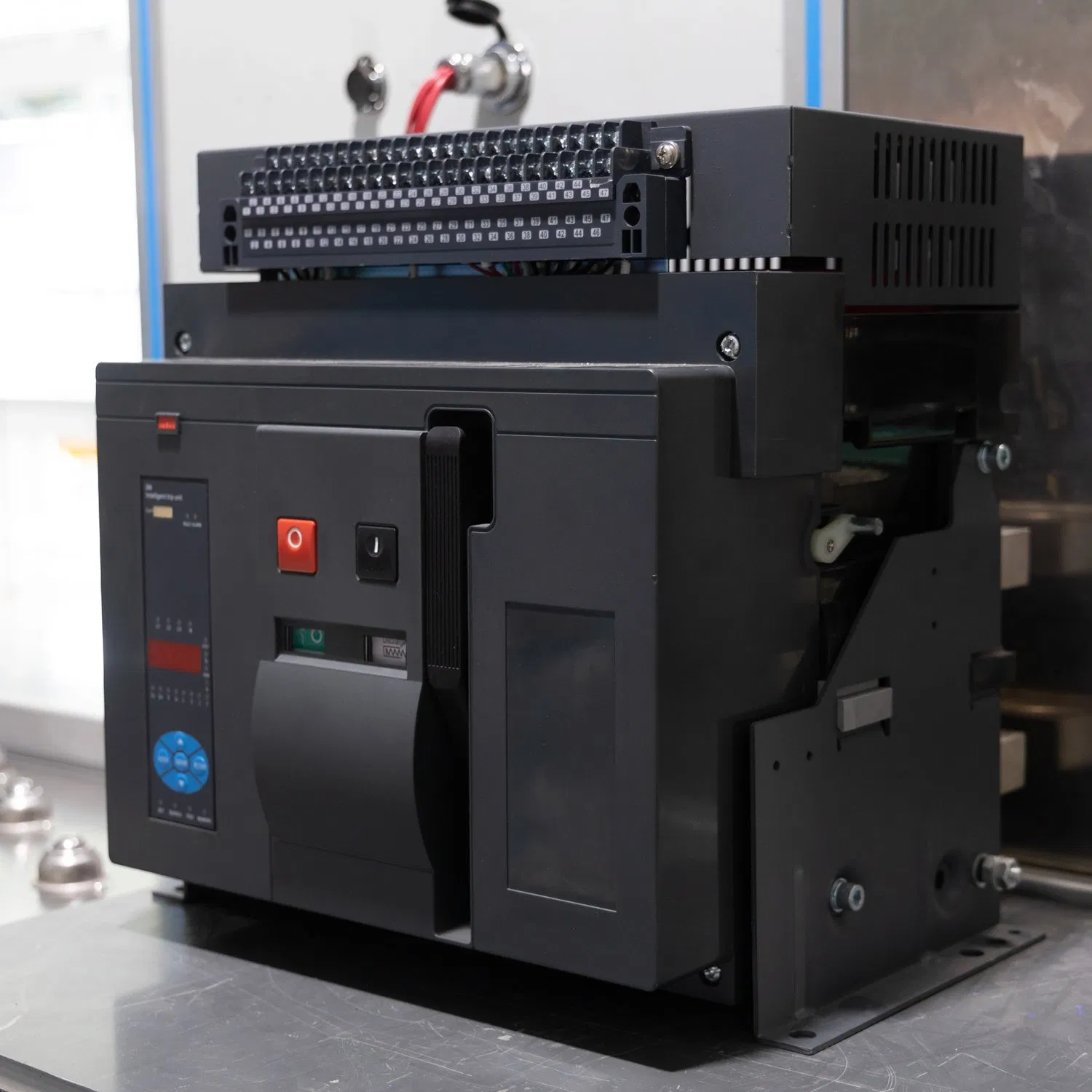

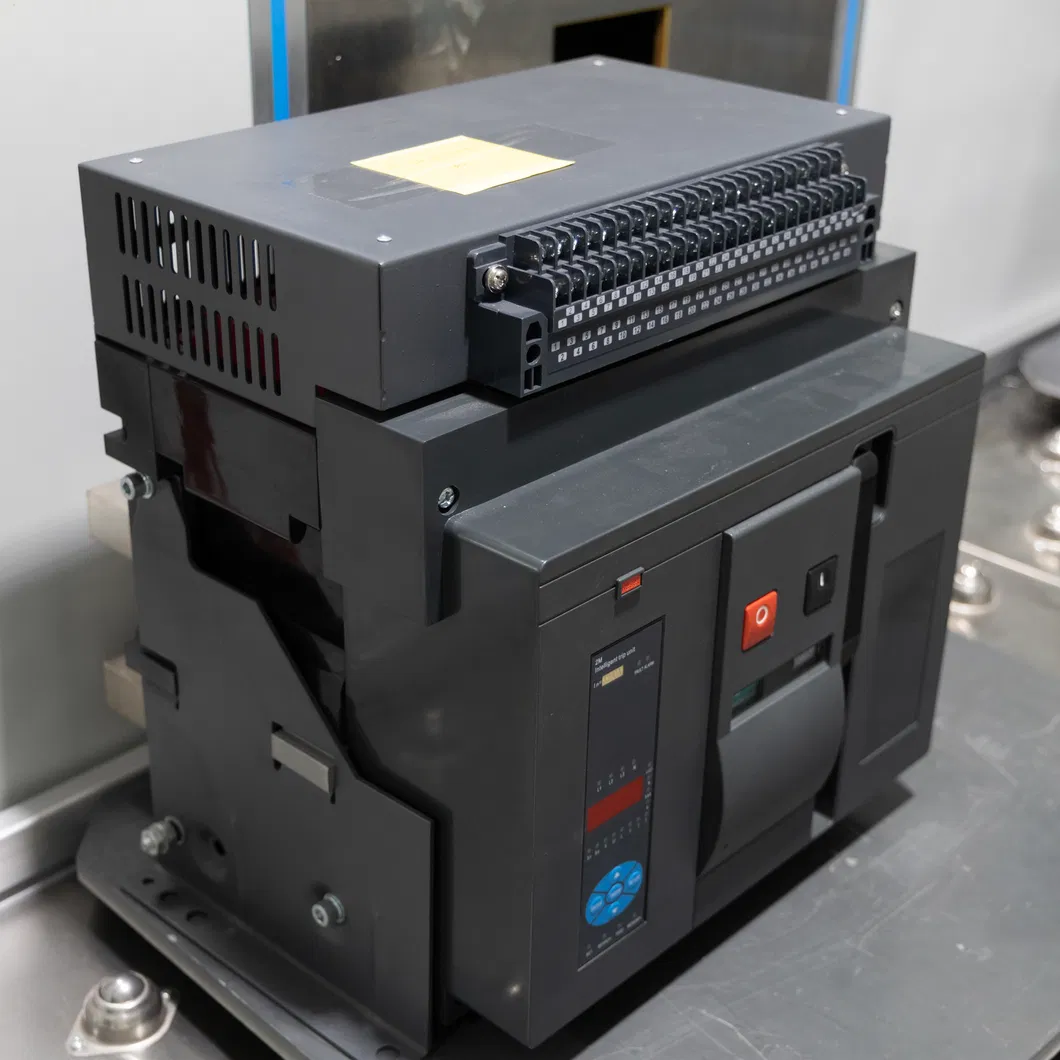

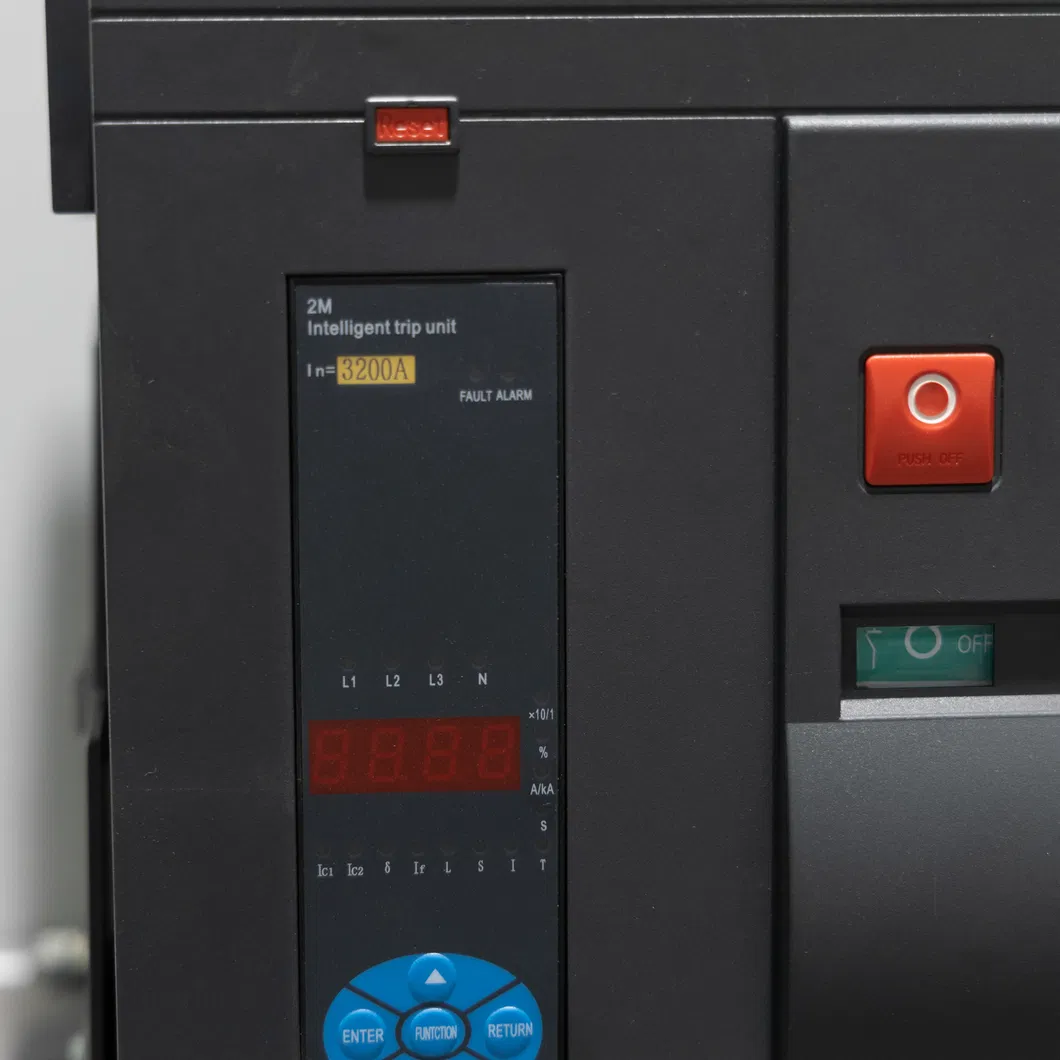

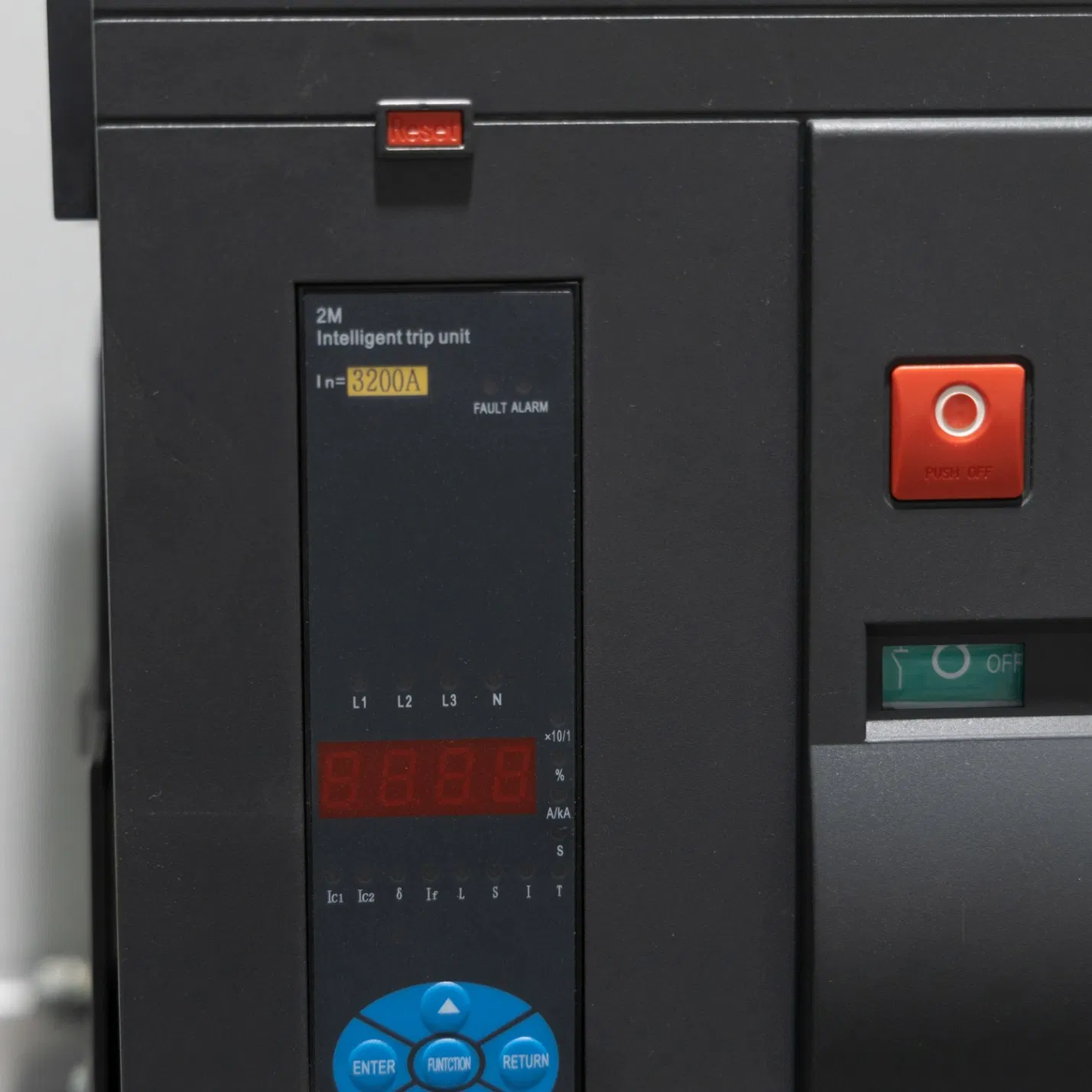

O disjuntor do tipo estrutura (ACB) é o equipamento de proteção do núcleo em sistemas de distribuição de baixa tensão, principalmente usado para interromper a corrente e tem funções de proteção contra sobrecarga, curto-circuito e subtensão. O seu nome em inglês é Air Circuit Breaker (ACB), que consiste num sistema de contacto, sistema de extinção por arco, mecanismo de funcionamento e libertação inteligente. Adota um design de estrutura e suporta métodos de instalação de gavetas e fixos.
Protecção do circuito: Assegurar um funcionamento seguro do circuito através de protecção contra sobrecarga, protecção contra curto-circuito e protecção contra subtensão.
Capacidade de ruptura: Até 6300A, com elevada capacidade de quebra de curto-circuito e estabilidade térmica.
Sistema de contacto: Adopção de um design de isolamento da estrutura, que suporta uma ligação paralela de dez/catorze contactos para reduzir a repulsão elétrica.
Mecanismo de funcionamento: A transmissão manual ou eléctrica é conseguida através de um mecanismo de armazenamento de energia, equipado com acessórios como a bobina de libertação e fecho de shunt.
| Parâmetro | Detalhes do Especificação |
|---|---|
| Nome do produto | Circuito universal ACB do disjuntor de ar de qualidade superior tipo estrutura Martelo demolidor 3P tipo fixo 1600 A |
| Potência nominal máxima de quebra de curto-circuito ICU (KA) | 80 (400 V) / 50 (800 V) |
| Serviço nominal – capacidade de travagem ICS (KA) | 65 (400 V) / 40 (800 V) |
| Resistência nominal a curto prazo ICW 1s (KA) | 65 (400 V) / 40 (800 V) |
| Tensão nominal | AC400V / AC800V |
| Corrente nominal | De 200A a 6300A |
| Frequência nominal | 50 Hz/60 Hz |
| Poste | 3P/4P |
| Instalação | Tipo de saída/tipo fixo |
Informe-nos sobre o seu requisito ou aplicação, iremos apresentar-lhe um orçamento em 12 horas. Em seguida, enviaremos o PI após confirmar a encomenda.
Está disponível uma peça para verificação de amostras, mas o preço da amostra é elevado. Na produção em massa, o preço unitário depende da quantidade (QTY) solicitada.
Sim, foram concedidas certificações como ISO9001, NTEP, OIML e CE. Podemos enviar-lhe os documentos certificados e relatórios de teste necessários.
Os produtos são ricos em variedade e podem ser utilizados em indústrias petroquímicas, metalúrgicas, químicas, portuárias, materiais de construção, reprodução, fabricação de papel, farmacêutica, alimentar, têxtil e logística.
É o equipamento de proteção do núcleo em sistemas de distribuição de baixa tensão, principalmente usado para interromper a corrente e fornecer proteção contra sobrecarga, curto-circuito e subtensão.
A capacidade de interrupção pode atingir até 80 KA (em 400V) / 50 KA (em 800V), com uma faixa de corrente nominal que varia de 200A até 6300A.
