Disjuntor de Corrente Alternada Inteligente de Baixa Tensão Resistente à Corrosão para Edifícios de Escritórios Axdw1

Costumização: Disponível
Capacidade de Interrupção: Disjuntores de Baixa Tensão
Operação: Tipo Elétrico

Descrição do produto

Visão Geral
Descrição do produto
Modelo e significado do produto
Parâmetros do produto
Fotos detalhadas
PERGUNTAS FREQUENTES
Visão Geral - Informação Básica
N ° de Modelo. AXDW1
Velocidade Disjuntor de Tipo Normal
Meio de extinção de arco Ar
Instalação Fixado
Estrutura ACB
Número pólos 3
Tipo Disjuntor de circuito
Função Circuito convencional disjuntor, Disjuntor Proteção de Falha, Proteção de Sobrecorrente, OVP (Proteção contra sobretensão)
Certificação VDE, ISO9001-2000, CE, CB, CCC, gb/t 14048.2, iec 60947-2
nome do produto disjuntor do circuito de ar
palavras-chave disjuntor
material enclosure de plástico e metal com contatos de cobre e prata
característica ac 50/60hz, ampla faixa de corrente
aplicação edifícios industriais, comerciais, centros de dados
oem personalizado sim
odm custom sim
pacote exportar caixa de madeira padrão
Pacote de Transporte embalagem padrão ou personalizada
Especificação especificações padrão ou personalizadas
Capacidade de Produção 20000 conjuntos/ano
Descrição de Produto

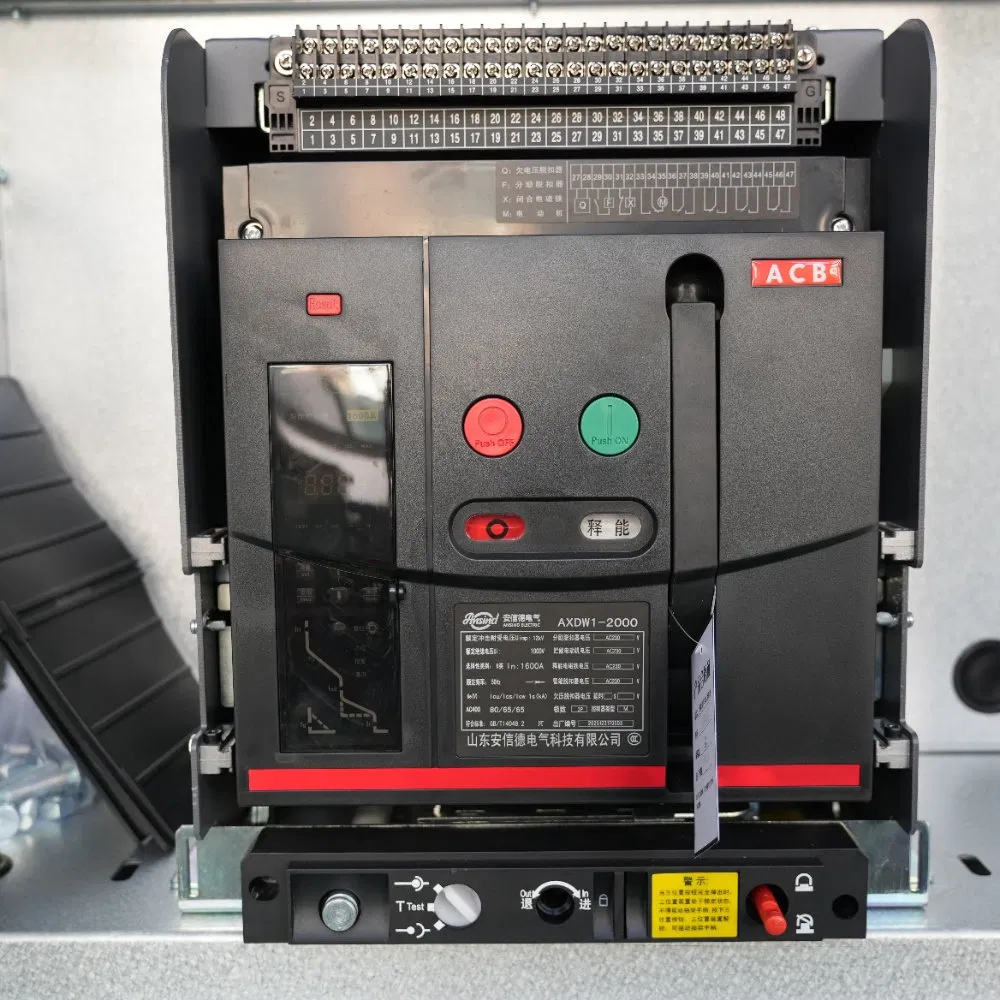

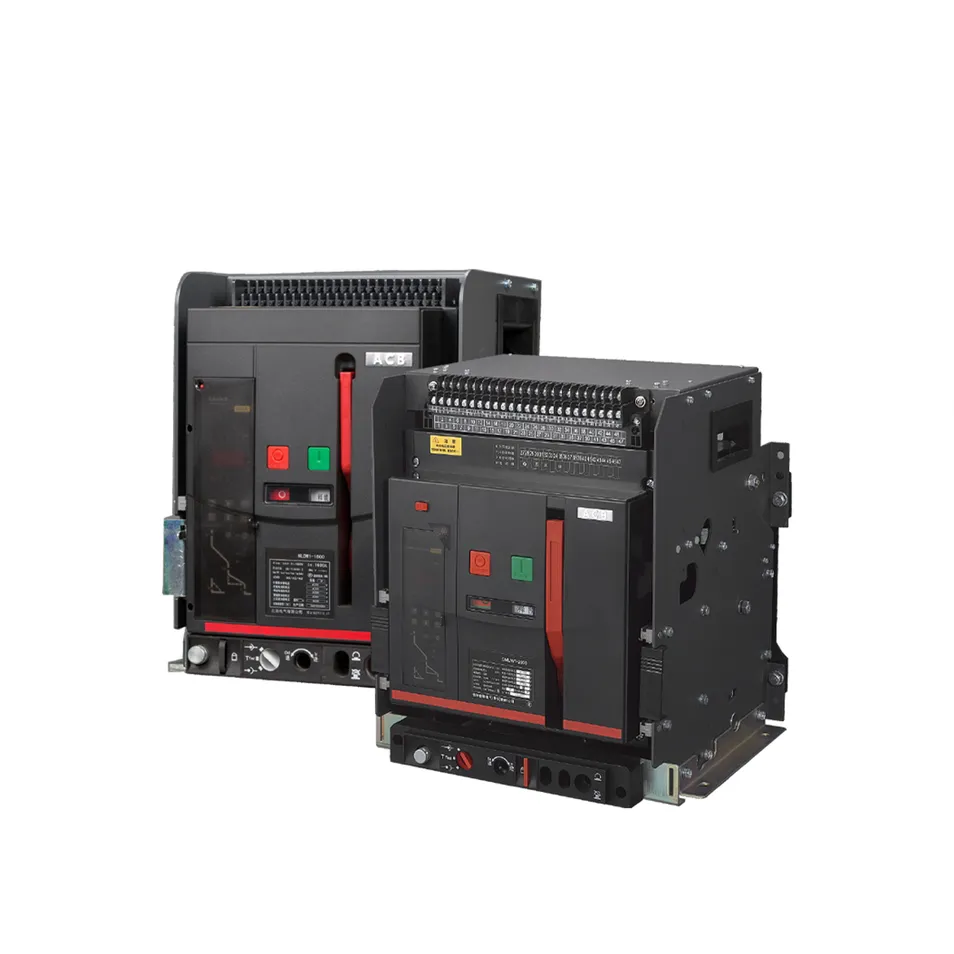

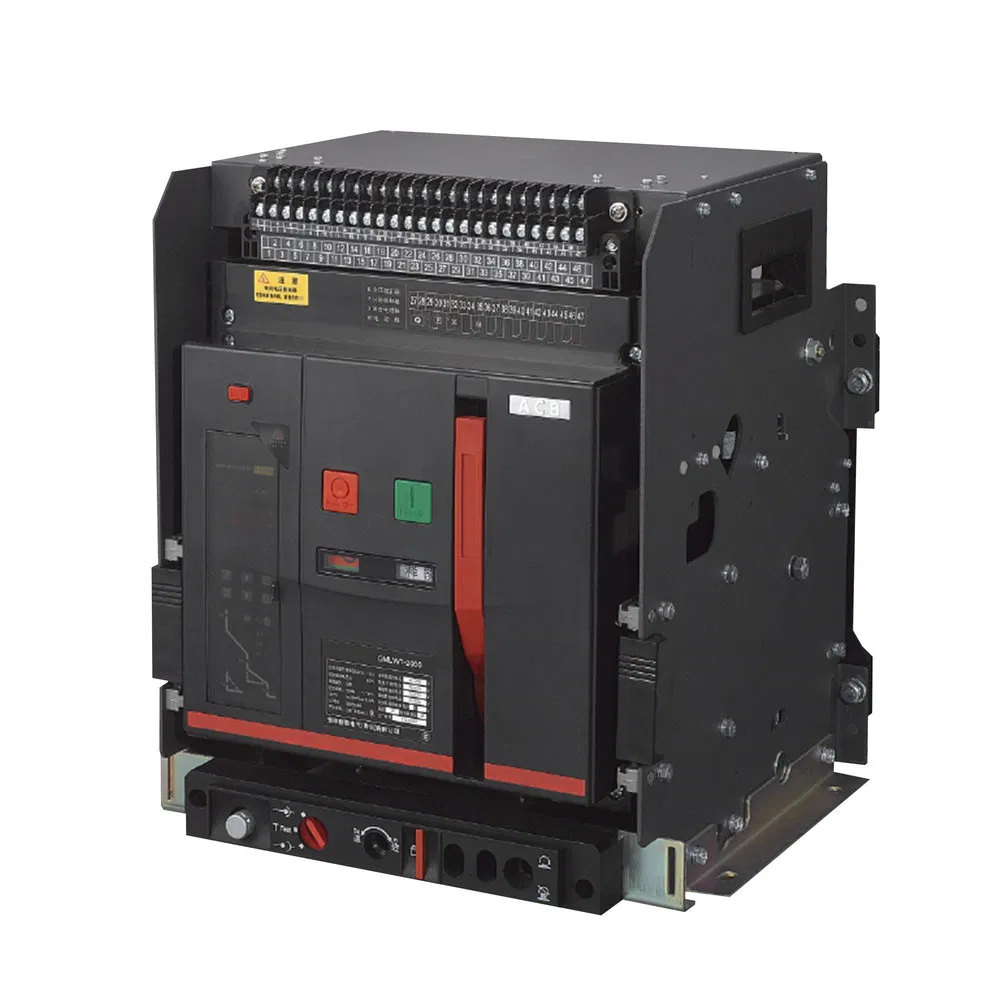

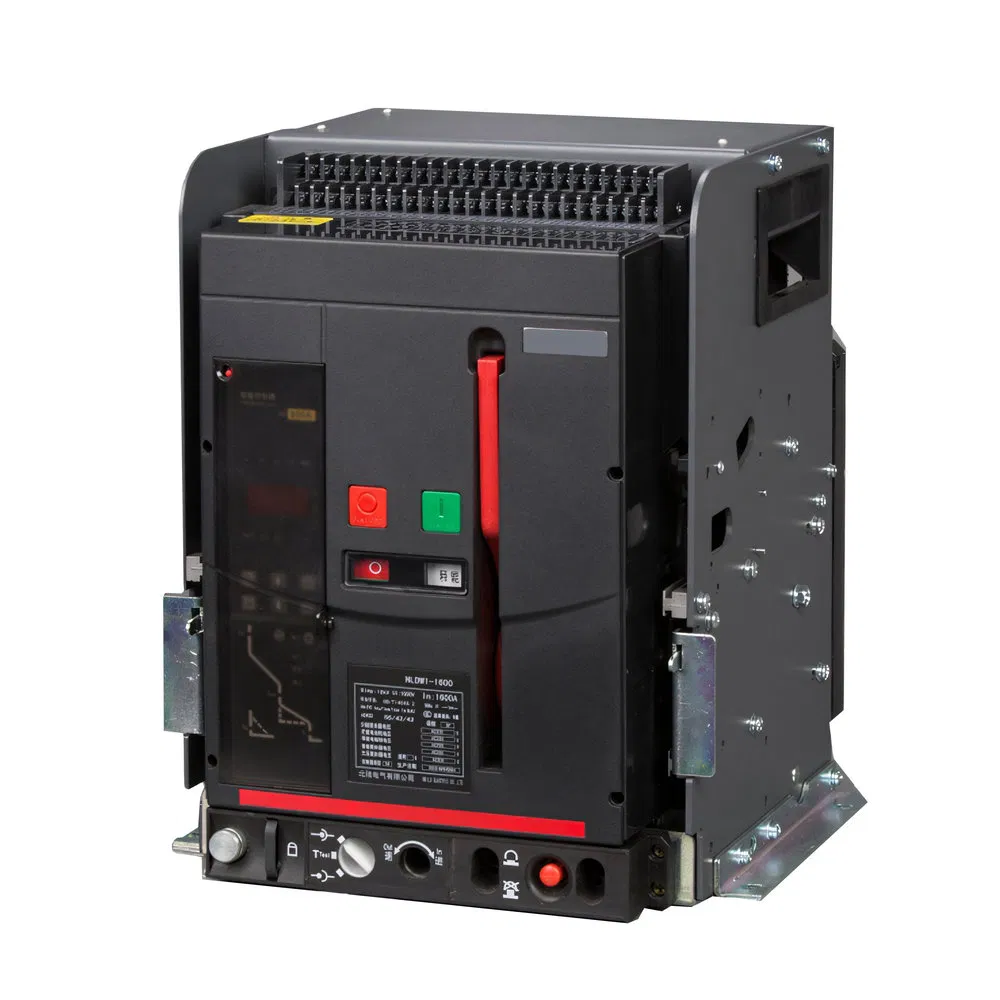

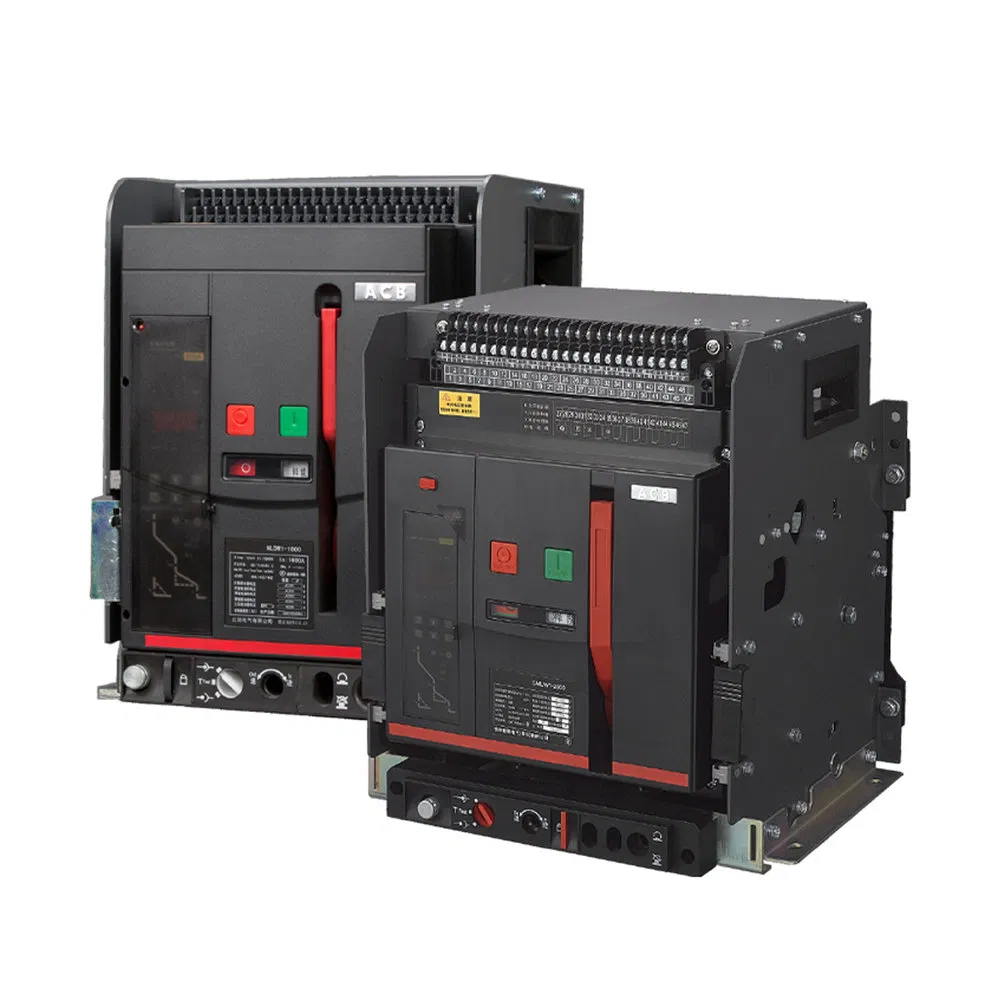

Disjuntor de Corrente Alternada Inteligente de Baixa Tensão Resistente à Corrosão para Edifícios de Escritórios Axdw1
Disjuntor de Corrente Alternada Inteligente de Baixa Tensão Resistente à Corrosão para Edifícios de Escritórios Axdw1
DISJUNTORES
Os disjuntores de caixa moldada da série AXDW1-1600 são adequados para redes de distribuição de 50 Hz CA com tensões nominais até 400 V/690 V CA e correntes nominais entre 200 A e 1600 A.
São principalmente utilizados para distribuir energia elétrica e proteger os circuitos e equipamentos de alimentação contra perigos como sobrecargas, subtensão, curtos-circuitos e falhas de ligação à terra monofásicas. Em condições normais, também podem servir como interruptores de transferência de linha pouco frequentes. Equipados com funções de proteção inteligentes, esses disjuntores fornecem proteção seletiva precisa, aumentando a confiabilidade da fonte de alimentação e evitando interrupções desnecessárias. Possuem interfaces de comunicação abertas que suportam "quatro funções remotas" (controlo remoto, medição remota, sinalização remota, ajuste remoto) para satisfazer os requisitos dos centros de controlo e sistemas de automação.
Em conformidade com as normas: GB/T 14048.2, IEC 60947-2.
Condições normais de funcionamento e condições de instalação
a. Temperatura ambiente
A temperatura do ar ambiente varia entre -5 ℃ e 40 ℃, com uma temperatura média de 24 horas que não exceda os 35 ℃. Os ambientes de baixa temperatura requerem uma personalização especificada no momento da encomenda.
b. Altitude
A altitude de instalação não deve exceder os 2000 m. (é necessária uma redução de potência superior a 2000 m).
c. Humidade
Humidade relativa do ar: À temperatura máxima de 40 ℃, a humidade relativa não deve exceder 50%. Humidade relativa superior é permissível a temperaturas mais baixas (ex: 90% a 20 ℃).
d. Grau de poluição
Classe 3.
e. Categoria selectividade
Categoria B.
f. Categoria de instalação
Instalação do disjuntor Categoria IV. Quando a tensão nominal de funcionamento do circuito principal é ≤ AC400V, a categoria de instalação do circuito auxiliar é a mesma.
g. Condições de instalação
O disjuntor deve ser instalado de acordo com este manual, com um ângulo de inclinação vertical não superior a 5 graus.
h. Condições de transporte e armazenamento
Faixa de -25 ℃ a 55 ℃. É permitida a exposição a curto prazo (até 24 horas) até 70 ℃.
Modelo e Significado do Produto
Modelo e Significado do Produto
Parâmetros do Produto
Parâmetro de Desempenho Especificação Detalhada
Corrente nominal (A) 1600
Corrente nominal de funcionamento (A) 200/315/400, 500/630/800, 1000/1250/1600
Número de pólos 3P/4P
Frequência (Hz) 50
Tensão nominal de funcionamento UE (V) 400/690
Tensão de isolamento nominal IU (V) 1000
Tensão de resistência nominal de impulso Uimp (kV) 12
Classificação da capacidade de travagem Vazio (padrão)
Capacidade de ruptura máxima classificada ICU (ka) AC400V 55
AC690 V. 25
Capacidade de arranque do motor (ka) AC400V 42
AC690 V. 20
Corrente de curto tempo admissível Icw/1s(ka) AC400V 42
AC690 V. 20
Vida útil (ciclos) Mecânico Sem manutenção: 3000 | Com manutenção: 10000
Eléctrico Sem manutenção: 1000
Distância do arco (mm) 0
Método de montagem Fixa/estilo de gaveta
Método de cablagem Horizontal, vertical
Tipo de controlador M, H, 2H, 3M, 3H
Fotos Detalhadas e Esquemas de Ligação

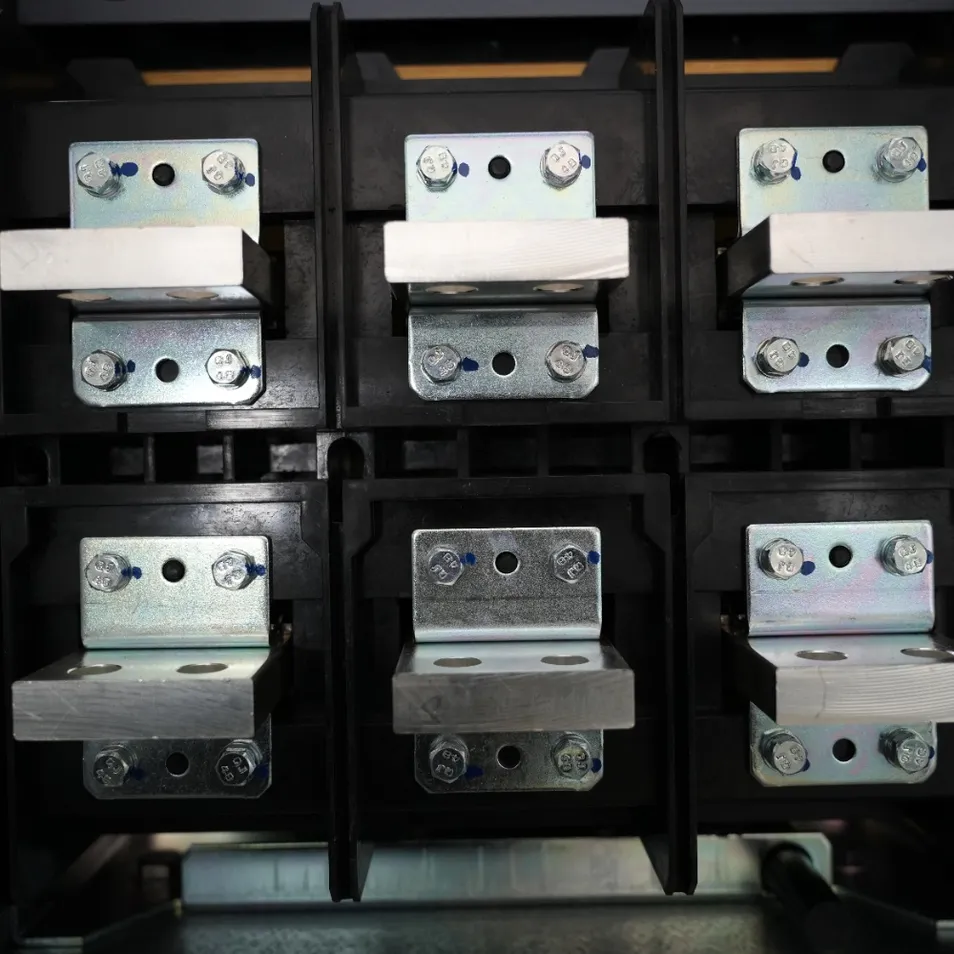

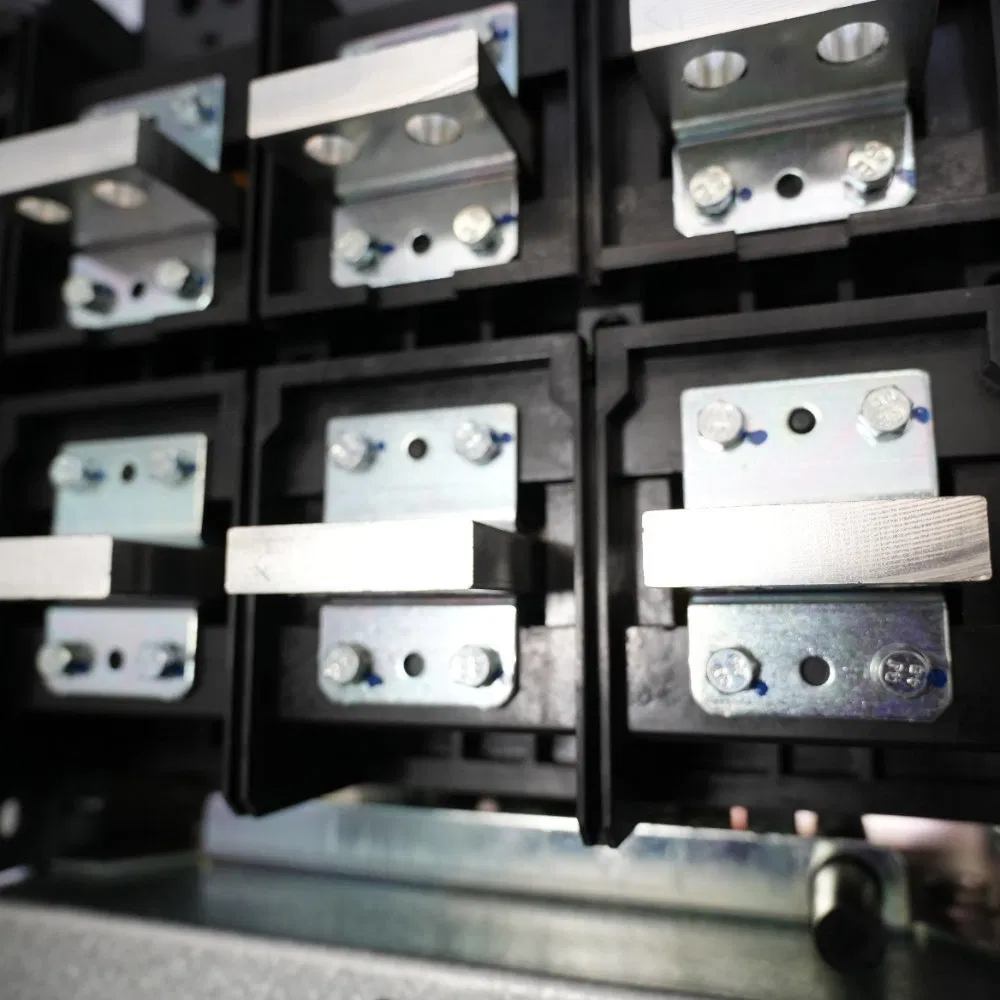

Detalhe do disjuntor 1
Detalhe do disjuntor 2

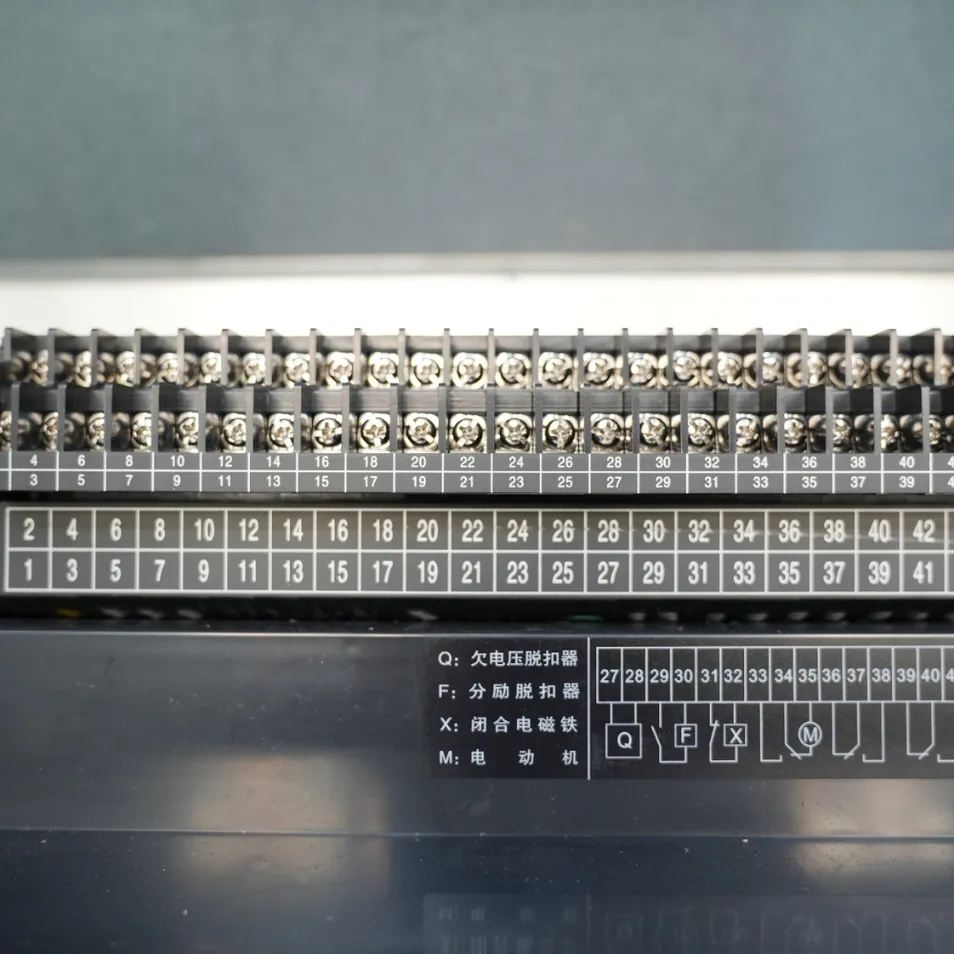

Detalhe do disjuntor 3

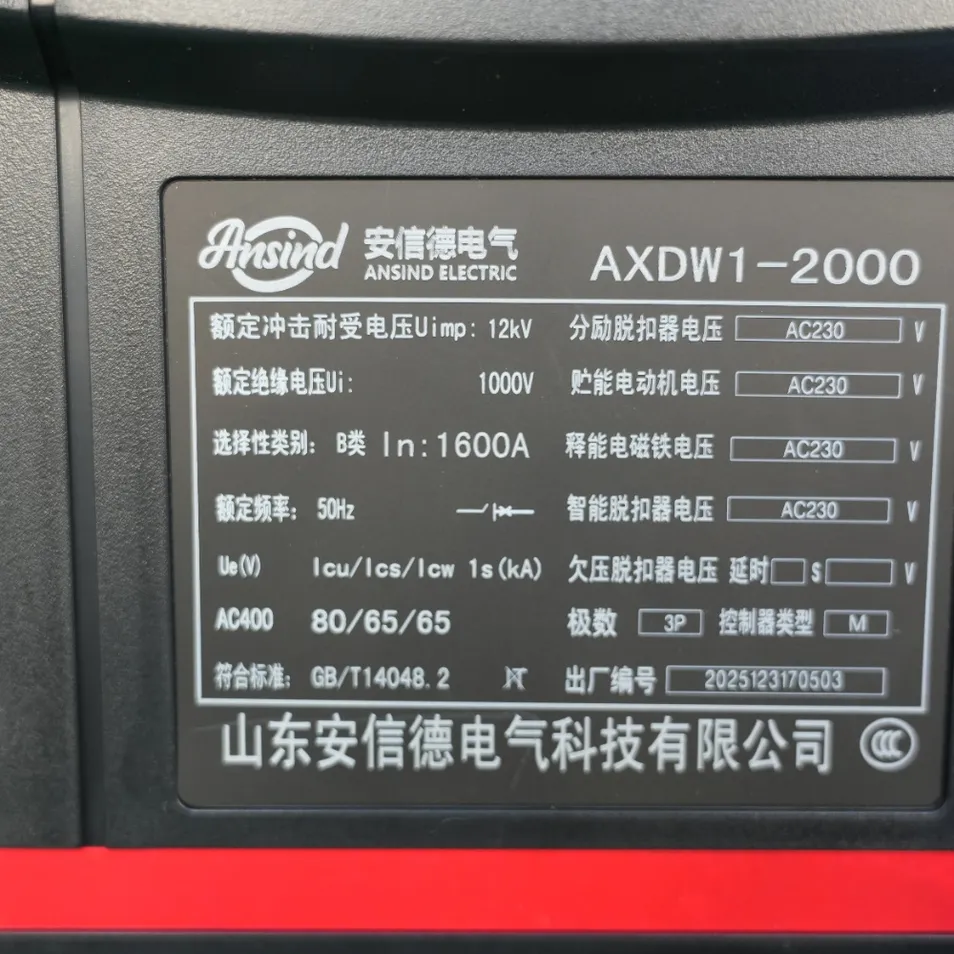

Detalhe do disjuntor 4

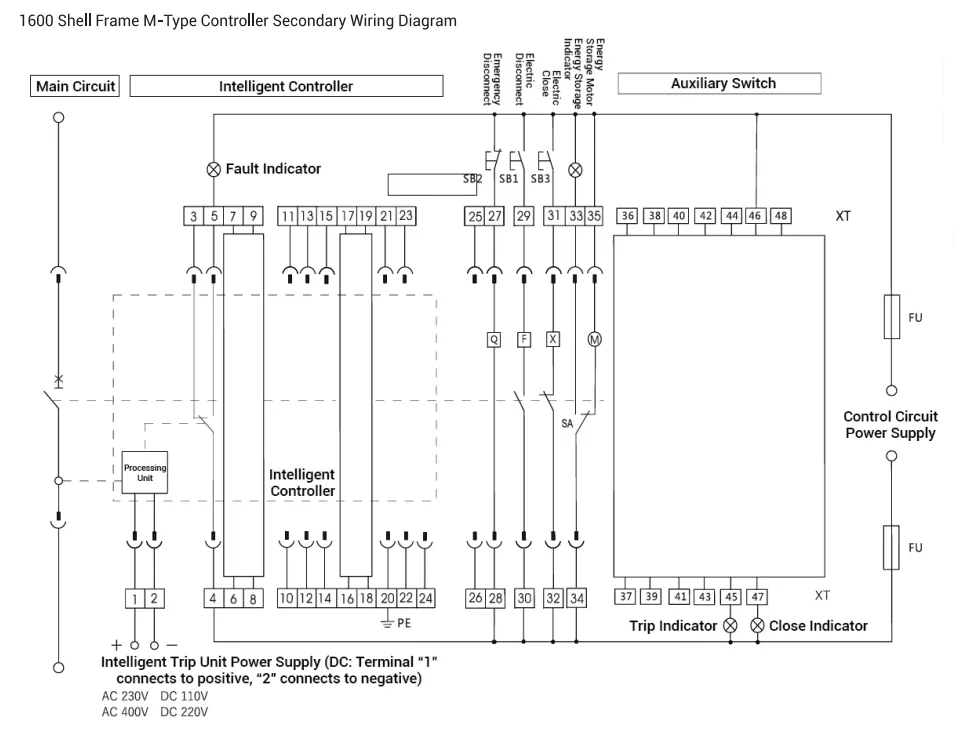

Diagrama de fiação tipo 1
Conexões e Terminais (Tipo Normal):
1 #, 2 #: Fonte de alimentação auxiliar do controlador. Quando a energia CC é usada, 1 # é terminal positivo.
3 #, 4 #, 5 #: Saídas de contacto de disparo com avaria. 4 # é um ponto comum.
6 # ~ 9 #: Normalmente não utilizado.
12 #, 73 #: Saídas de sinal de alarme de carga 1. | 14 #, 75 #: Saída do sinal de alarme de carga 2.
20 #: Terminal de ligação à terra de protecção.
27 #, 28 #: Fonte de alimentação de libertação de subtensão (Q). | 29 #, 30 #: Alimentação de disparo do shunt (F).
37 #, 32 #: Fonte de alimentação para electroíman de fecho (X).
33 #, 34 #: Indicador de armazenamento de energia. | 34 #, 35 #: Fonte de alimentação para o motor de armazenamento de energia.
Notas de Instalação:
1. O terminal 33 # deve ser conectado em série com uma conexão de alimentação de energia da lâmpada indicadora, caso contrário, causará um curto-circuito.
2. Um botão pode ser ligado em série entre 35 # e a alimentação para pré-alimentação manual.
3. O status do diagrama de fiação indica que o disjuntor está aberto, não energizado e que o botão de reinicialização não saiu.

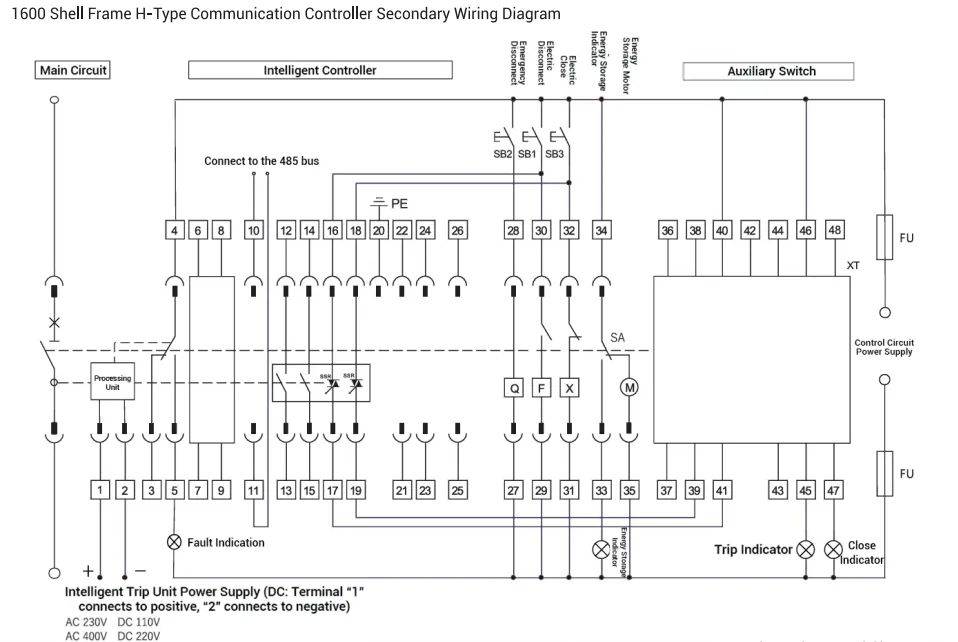

Diagrama de fiação tipo 2
Conexões Avançadas (Controlo Remoto):
70 #, 77 #: RS485 Terminais das interfaces A e B.
16, 17 #: Saída do controlo remoto da viagem (tiristor bidireccional D03).
18, 79 #: Saída do controlo de fecho remoto (D04 tiristor bidirecional).
21 #: Sinal de tensão de fase N Input. | 22 #, 23 #, 24 #: Entrada do sinal de tensão de fases A, B, C.
Dimensões e Instalação 1
Dimensões e Instalação 2
Dimensões e Instalação 3
Dimensões e Instalação 4
