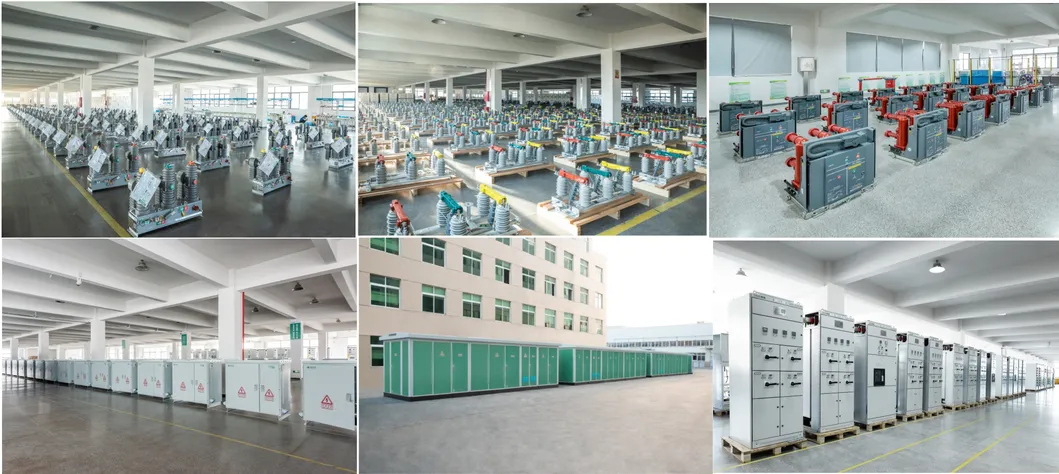

A nossa fábrica
Somos fabricantes profissionais de transformadores de corrente, transformadores de tensão, disjuntores de vácuo/Reperdedor, chaves de isolamento, fusível de desativação, trava-quedas, gabinetes de alta e baixa tensão, dispositivos de medição, transformadores de distribuição de energia, etc.

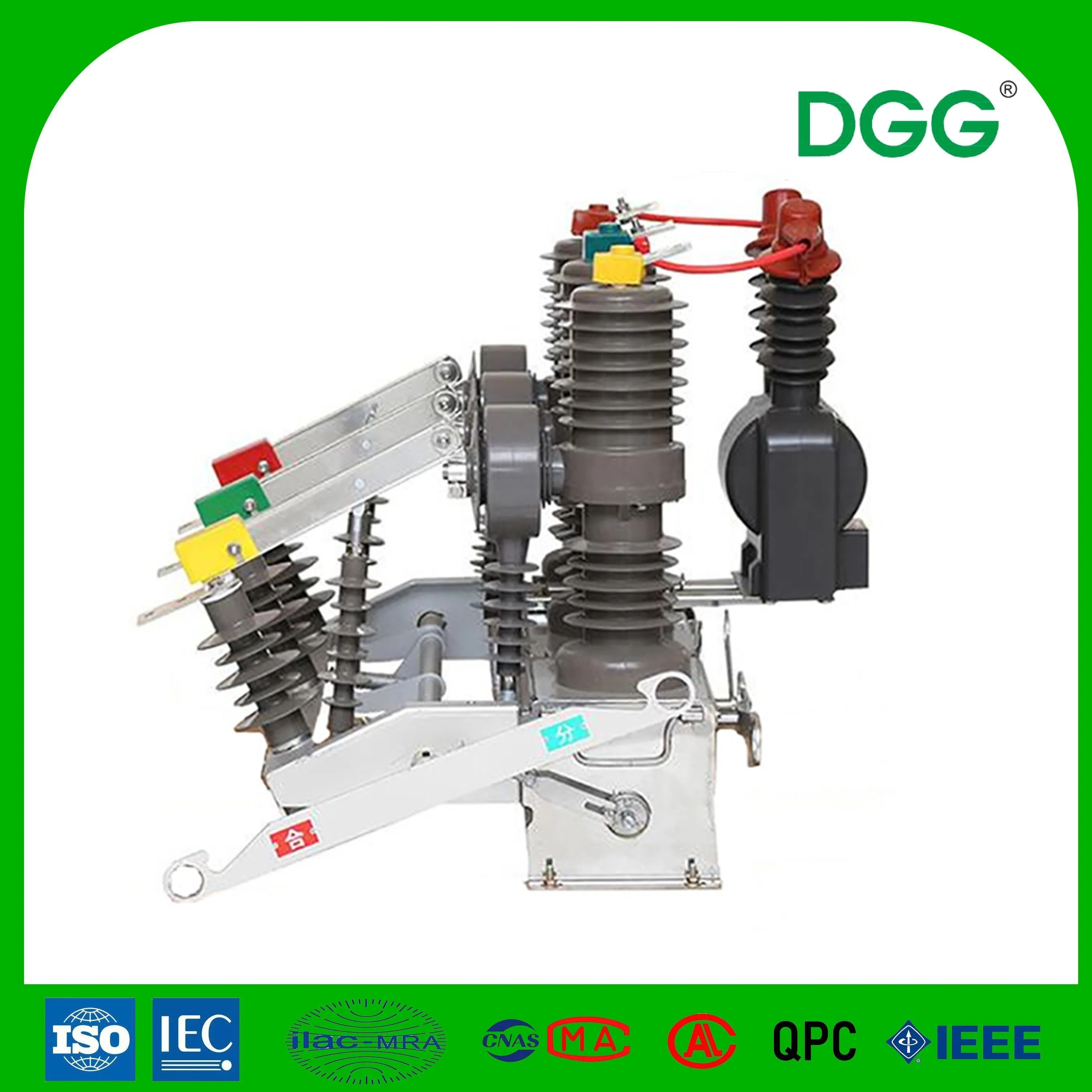

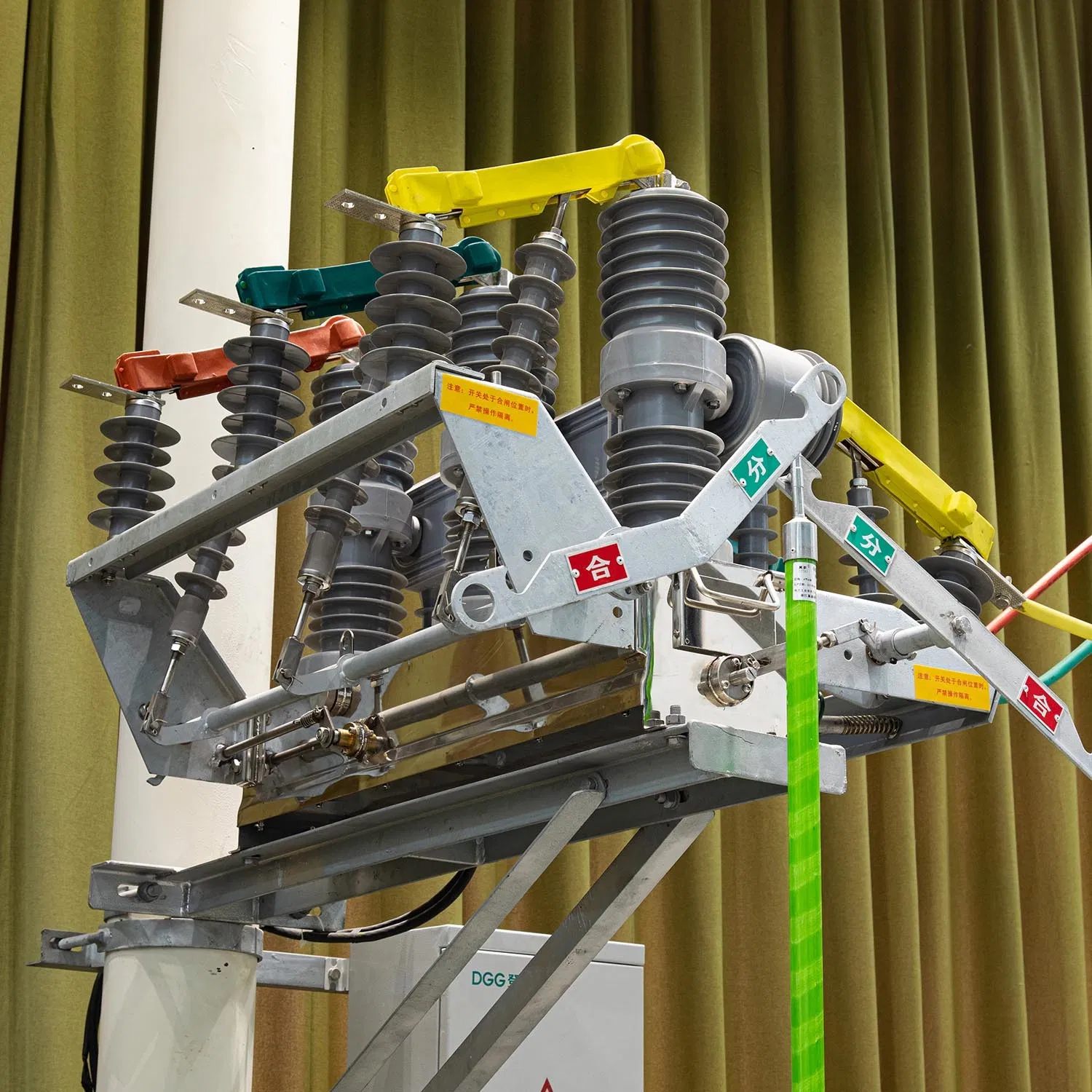

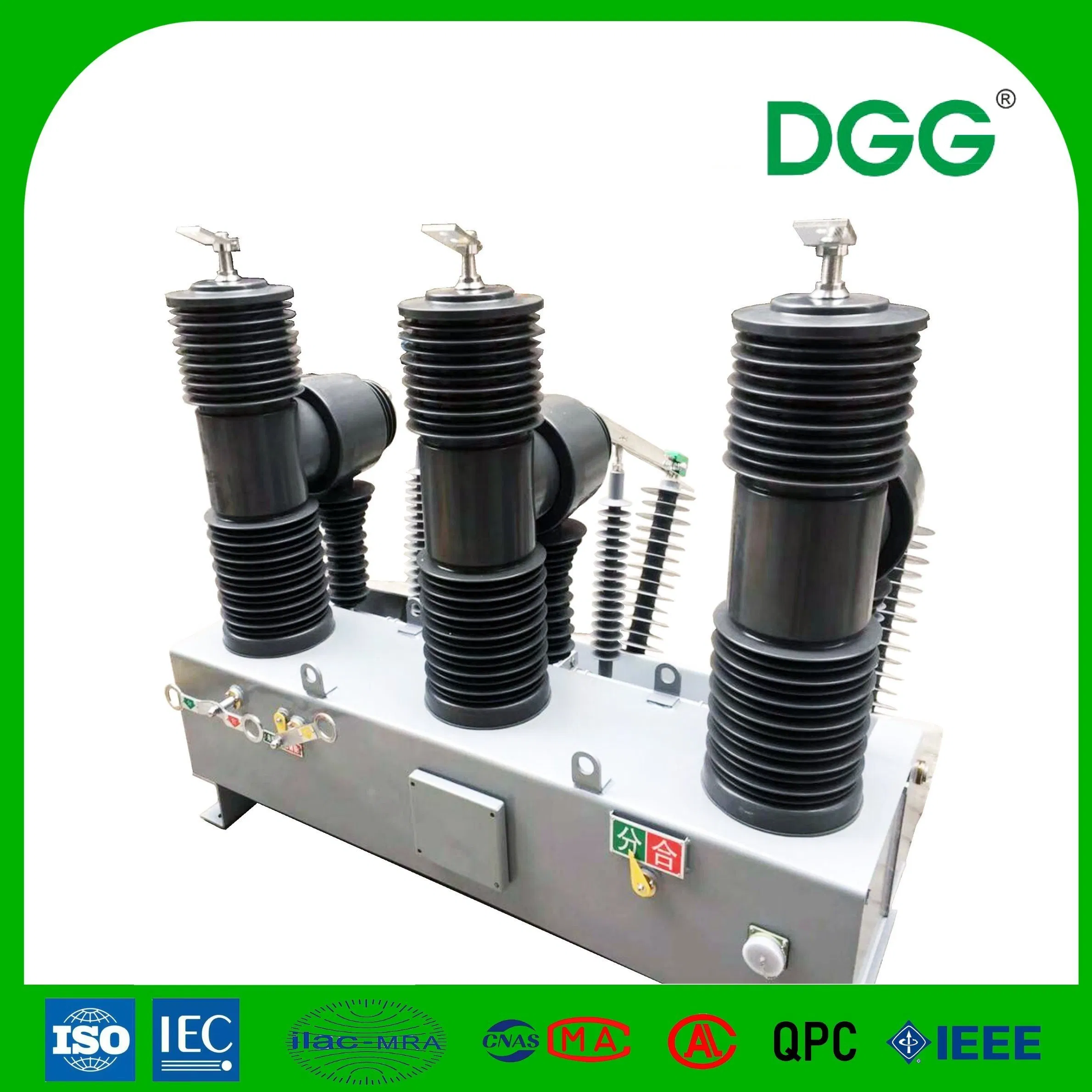

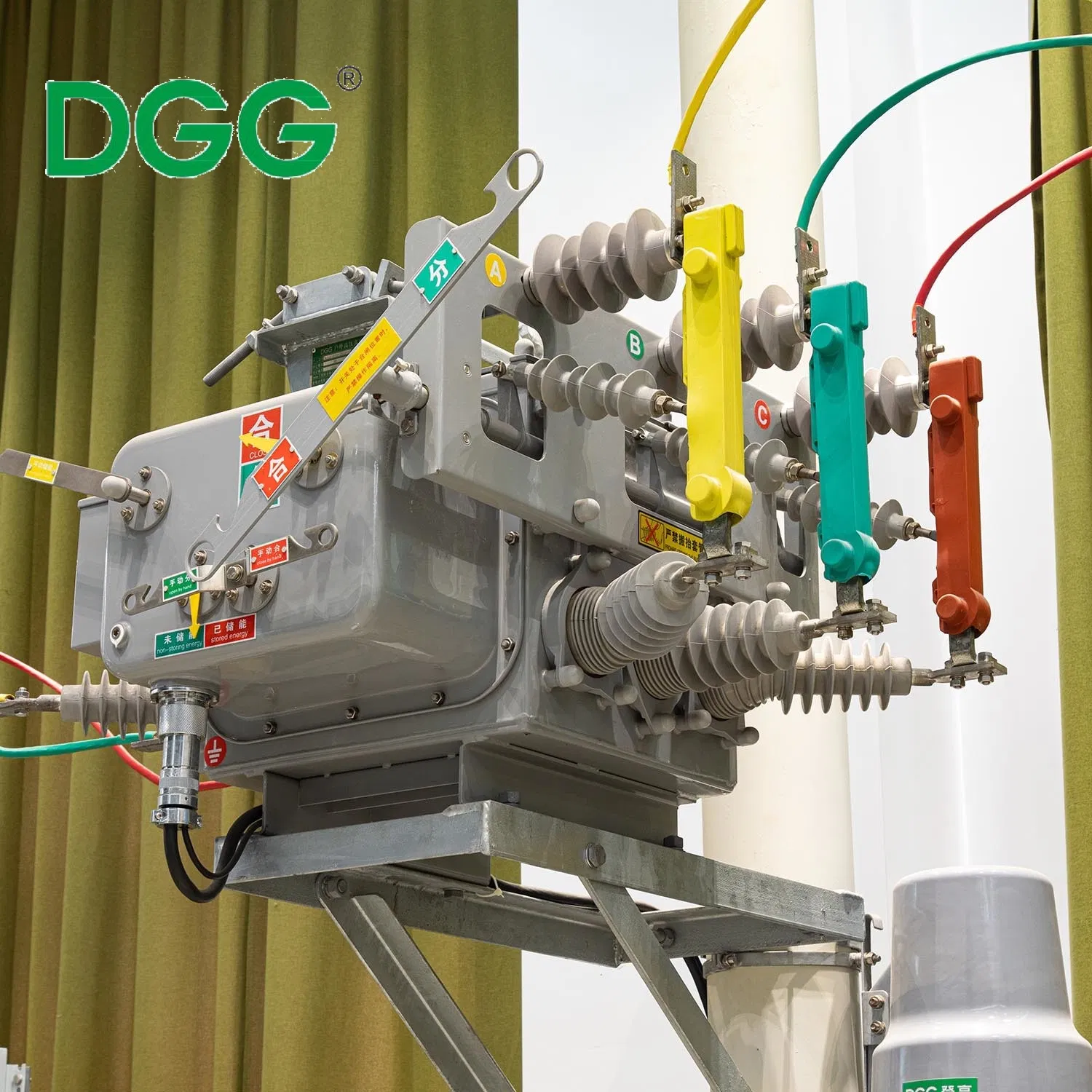

O disjuntor de vácuo AC para exterior da série ZW32-12 é um equipamento de distribuição de 12 kV de 3 fases, 50 Hz. É utilizado para ligar e interromper a corrente de carga, a corrente de sobrecarga e a corrente de curto-circuito. É aplicável a subestações, indústrias, mineração e redes de energia elétrica urbanas e rurais, especialmente aplicáveis em ocasiões com redes de operação frequente e distribuição automática de energia.

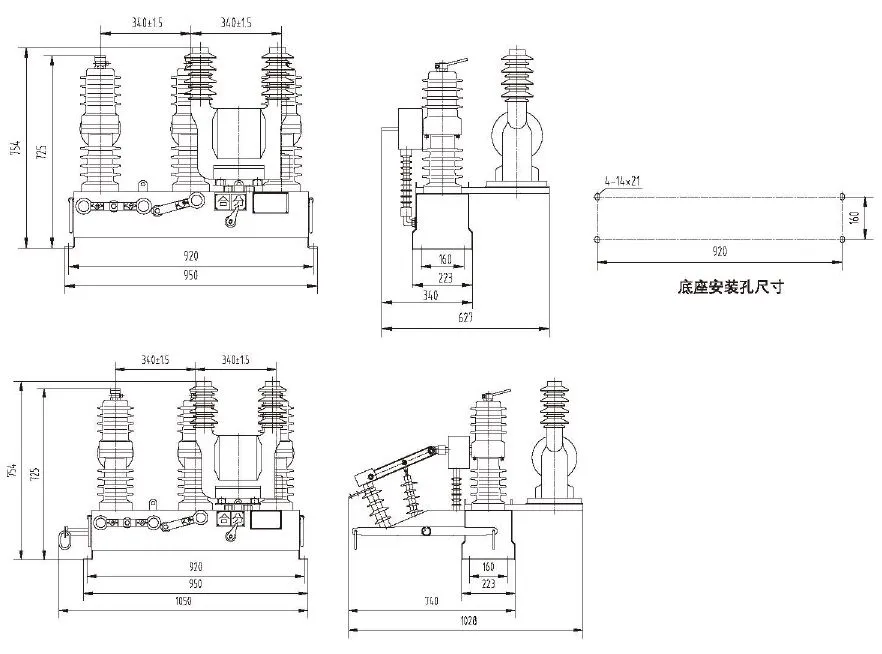

Modelo e Definição
| Especificações técnicas | ||||
|---|---|---|---|---|
| No | Item | Unidade | Dados | |
| 1 | Frequência nominal | Hz | 50 | |
| 2 | Tensão nominal | KV | 12 | |
| 3 | Corrente nominal | A | 630/1250 | |
| 4 | Frequência de potência nominal de curto prazo para suportar tensão | Interfase, para terra (molhado) | KV/min | 42/1 |
| Interfase, para terra (seco) | 48/1 | |||
| Quebra (seco) | 34/1 | |||
| Circuito secundário à terra | 2/1 | |||
| 5 | Resistência nominal a impulsos de raios | Interfásico, à terra | KV | 75 |
| Pausa | 85 | |||
| 6 | Corrente de quebra de curto-circuito nominal | Ka | 20/25 | |
| 7 | Corrente nominal de curto-circuito (pico) | - | 50/63 | |
| 8 | Resistência nominal a curto prazo a corrente e duração | Ka/s | (20/25)/4 | |
| 9 | Corrente de resistência nominal ao pico | Ka | 50/63 | |
| 10 | Tempos de quebra de corrente de curto-circuito nominais | Vezes | 30 | |
| 11 | Tensão nominal de funcionamento e tensão nominal do circuito auxiliar | V | AC/DC220, DC48, DC24 | |
| 12 | Resistência do circuito principal | Sem isolamento | μΩ | ≤ 80 |
| Com isolamento | ≤ 120 | |||
| 13 | Vida mecânica | Vezes | 10000 | |
| Nota: Se a altitude for superior a 1000 m, o nível de isolamento nominal deve ser modificado conforme apropriado. | ||||
