4 Polo 300A Disjuntor de Caixa Moldada Termomagnético Certificado CE

1 / 5

4 Polo 300A Disjuntor de Caixa Moldada Termomagnético Certificado CE

Costumização:	Disponível
Capacidade de Interrupção:	Disjuntores de Baixa Tensão
Operação:	Tipo Elétrico

Enviar consulta

Descrição do produto

Informação Básica

N ° de Modelo. 300A

Velocidade Disjuntor de Tipo Normal

Meio de extinção de arco Ar

Instalação Fixado

Estrutura MCCB

Número pólos 2/3/4p

Tipo Disjuntor de circuito

Função Disjuntor Proteção de Falha

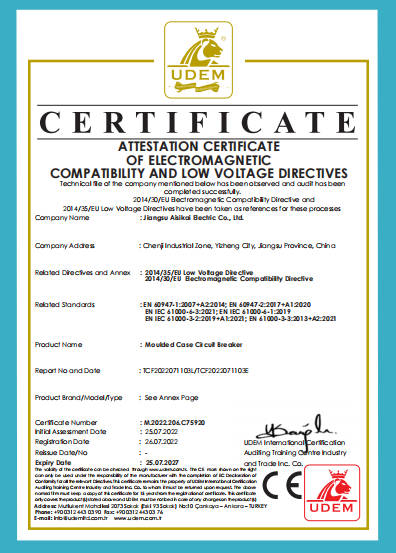

Certificação CE, CCC

poste 3/4

tensão de trabalho nominal 400V

retorno de isolamento nominal 800V

teste a tensão 400*1.1V

icu 22 000

ics 18 000

Pacote de Transporte 1 peça/caixa

Especificação 63A

Marca Registrada aisikai

Origem Yangzhou City, China

Código HS 8536500000

Capacidade de Produção 6000 peças/mês

Descrição de Produto

AISIKAI MCCB condições de trabalho normais e métodos de instalação
Categoria	Requisitos
Elevação	O local de instalação não excede os 2000 metros acima do nível do mar
Temperatura do ar ambiente	O limite superior não exceda 40 ºC; o limite inferior não exceda -5 ºC; o valor médio de 24 horas não excede os 35 ºC
Nível de poluição	Nível 3
Categoria de instalação	Instalação Categoria ILL, disjuntor 1600A IV
Atmosférica condições	A humidade relativa atmosférica não excede os 50% quando a temperatura do ar ambiente é de 40 C. pode ter uma humidade relativa superior a uma temperatura mais baixa. A humidade relativa máxima média do mês de wettest é de 90% e a temperatura mínima média do mês é de 25 C. Considerando a condensação que ocorre na superfície do produto devido a alterações de temperatura.
Instalação Condições	Instalado em locais sem agitação significativa e vibração por choque, o campo magnético perto do local de instalação não deve exceder 5 limes do campo magnético em qualquer direção, e os disjuntores de fuga devem ser instalados verticalmente.
Instalação	O disjuntor pode ser instalado verticalmente (ou seja, verticalmente) ou horizontalmente (ou seja, horizontalmente).
Modo de entrada	O disjuntor não pode descer, ou seja, apenas 1,3,5 linhas de alimentação, 2,4,6 linhas de carga

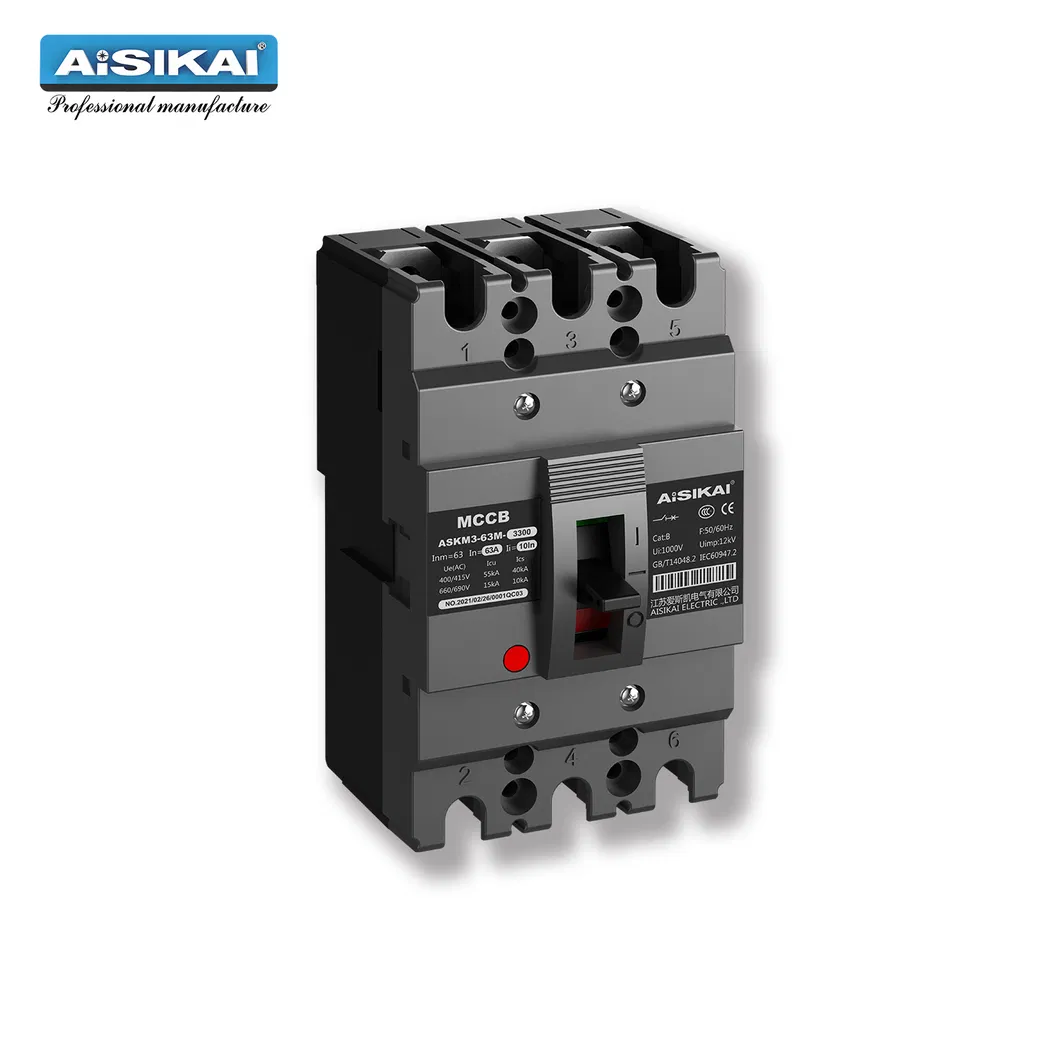

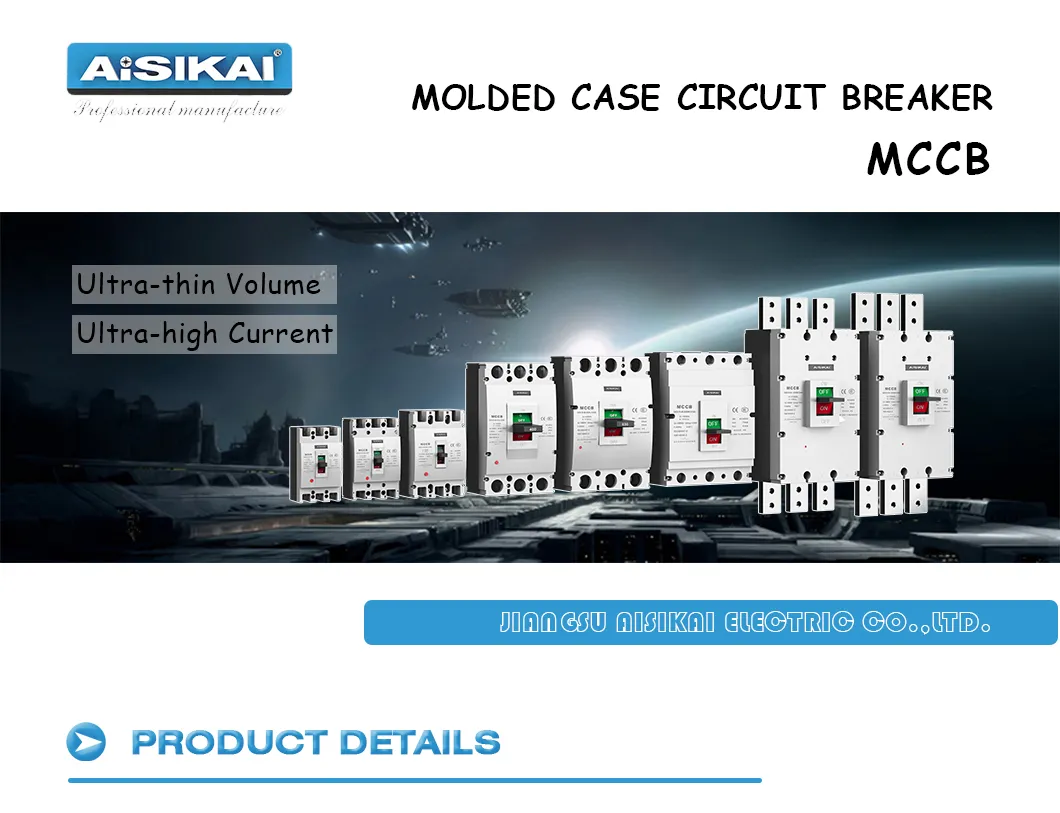

O disjuntor de caixa moldada AISIKAI MCCB é um novo tipo de disjuntor projetado e desenvolvido através da adoção de uma combinação de tecnologias avançadas internacionais.

Disjuntor com dispositivo de protecção contra sobrecarga, curto-circuito e subtensão para proteger as linhas de alimentação e o equipamento contra danos. O disjuntor pode ser instalado verticalmente (ou seja, carga vertical) ou horizontalmente (ou seja, carga cruzada).

De acordo com o nível da sua capacidade nominal de quebra de curto-circuito, está dividido em três categorias, nomeadamente tipo L (tipo padrão), tipo M (tipo de quebra relativamente elevada), tipo H (tipo de quebra elevada), o produto é de pequeno volume, elevada capacidade de quebra, curto arco e características antivibração, é ideal para utilização em terra e marítima.

Tensão de isolamento nominal de 800 V, adequada para CA DE 50 HZ, tensão de trabalho nominal de 690 V e inferior ao circuito para arranque pouco frequente com.

AISIKAI caixa moldada disjuntor de circuito principais indicadores técnicos
O valor de parâmetro da acção instantânea característica do MCCB para distribuição é 1o.ln ± 20%, ASKM-1600:7ln ± 20%, o valor de parâmetro da acção instantânea característica do disjuntor de protecção do motor é de 12 ± 20%.
Item	Número do pólo	Corrente nominal (A)	Tensão nominal de funcionamento (V)	Tensão de isolamento nominal (V)	ICU (limite nominal de capacidade de quebra de curto-circuito)			Distância de formação de arco (mm)
Item	Número do pólo	Corrente nominal (A)	Tensão nominal de funcionamento (V)	Tensão de isolamento nominal (V)	Tensão de teste (V)	UTI (ka)	ICs (ka)	Distância de formação de arco (mm)
ASKM1-63L	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	22	18	0
ASKM1-63M	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	35	22	0

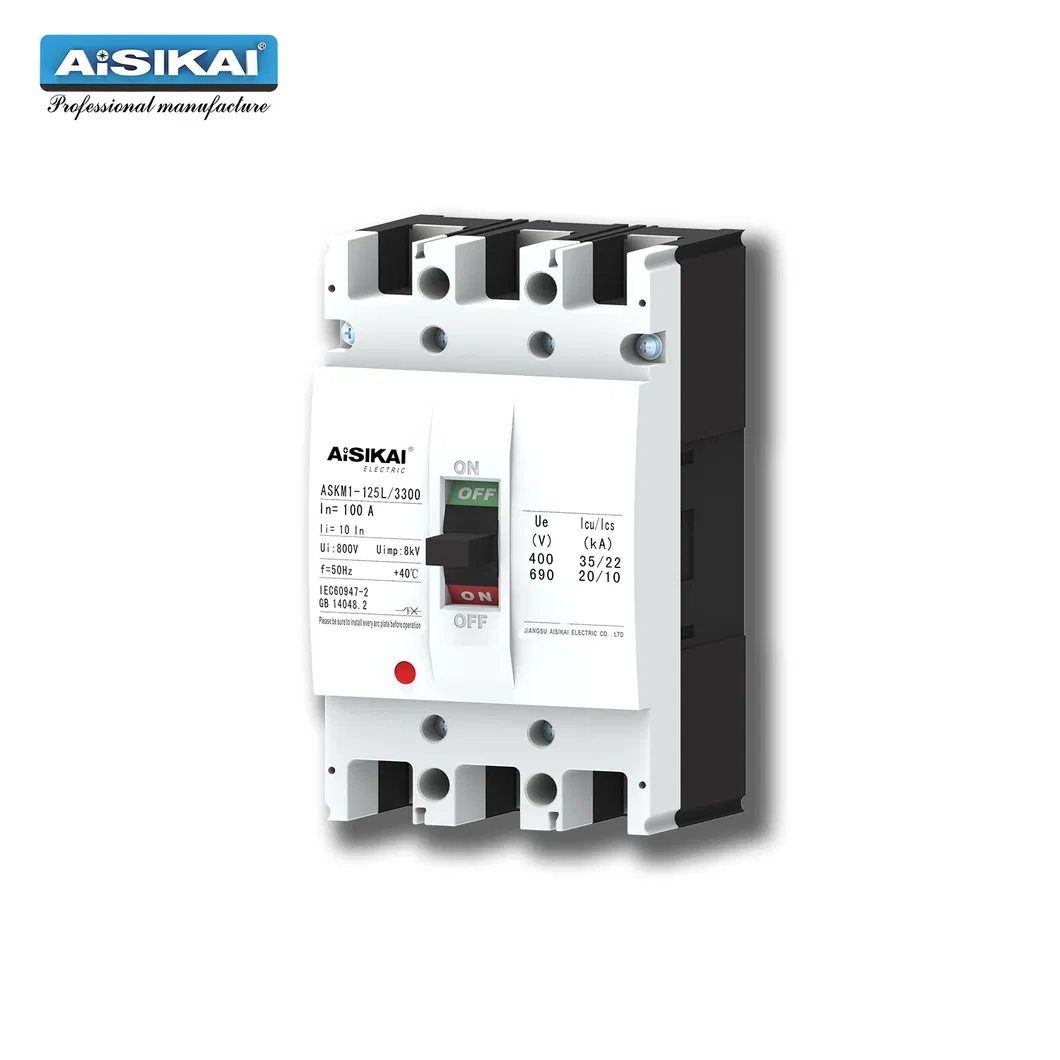

ASKM1 -125 L.	3/4	16/20/25/32/40/50/63/80/ 100/125	400	800	400 * 1.10	35	22	≤ 50
ASKM1 -125 M.	3/4					50	35
ASKM1-125H	3/4					85	50
ASKM1 -125 L.	3/4		690			10	5
ASKM1 -125 M.	3/4		690			20	10
ASKM1-250L	3/4	100/125/140/160/180/200/225/250	400	800	400 * 1.10	35	22
ASKM1 - 250 M.	3/4					50	35
ASKM1-250H	3/4					85	50
ASKM1-250L	3/4		690			10	5
ASKM1 - 250 M.	3/4		690			20	10

FOLHA DE DIMENSÕES DO AISIKAI MCCB
Dimensão	M1-63L	M1-63M	M1 - 125 L/M.	M1 - 125H	M1 - 250 L/M	M1 - 250H	M1 - 250 L/M
C (No geral)	85	85	87.5	87	102	102	-
E (No geral)	51	51	55	55	55	55	-
F (No geral)	22	22	22	22	22	22	-
G (No geral)	14	14	17.5	17.5	23	23	-
H (No geral)	76	76	73	90	89	106	-
L (No geral)	136	136	150	150	166	166	-
W (No geral)	78	78	92	92	106	106	-
A (Montagem)	25	25	30	30	35	35	-
B (Montagem)	117	117	129	129	129	126	-

Perguntas Frequentes (FAQ)

Como posso obter uma amostra?

Antes de recebermos a primeira encomenda, solicitamos o pagamento do custo da amostra e a taxa de envio expresso. O custo da amostra será reembolsado/devolvido no seu primeiro pedido formal.

Qual é o tempo de entrega para amostras?

Para itens já existentes no stock, o envio e processamento são realizados no prazo de até 3 dias.

É possível fabricar os produtos com a nossa própria marca?

Sim. Podemos imprimir o seu logótipo personalizado tanto nos produtos quanto nas embalagens, desde que a quantidade mínima de encomenda (MOQ) exigida seja atingida.

Quais são as condições de MOQ e o prazo de entrega padrão?

A quantidade mínima (MOQ) é de 1 unidade para ATS. Geralmente, mantemos disjuntores MCCB de capacidade inferior a 1000A em stock para assegurar um suporte e fornecimento rápidos.

Como é garantida a qualidade dos vossos produtos?

Garantimos a qualidade através de dois passos rigorosos: 1) Deteção e testes minuciosos unidade por unidade durante o processo de fabrico. 2) Inspeção rigorosa individual antes do embalamento final para assegurar que cada produto saia em perfeitas condições.

Quais são as orientações para a instalação dos disjuntores?

Os disjuntores podem ser instalados de forma vertical ou horizontal, adaptando-se a diferentes layouts de painéis elétricos, contanto que o local seja livre de vibrações severas ou impactos magnéticos excessivos.
