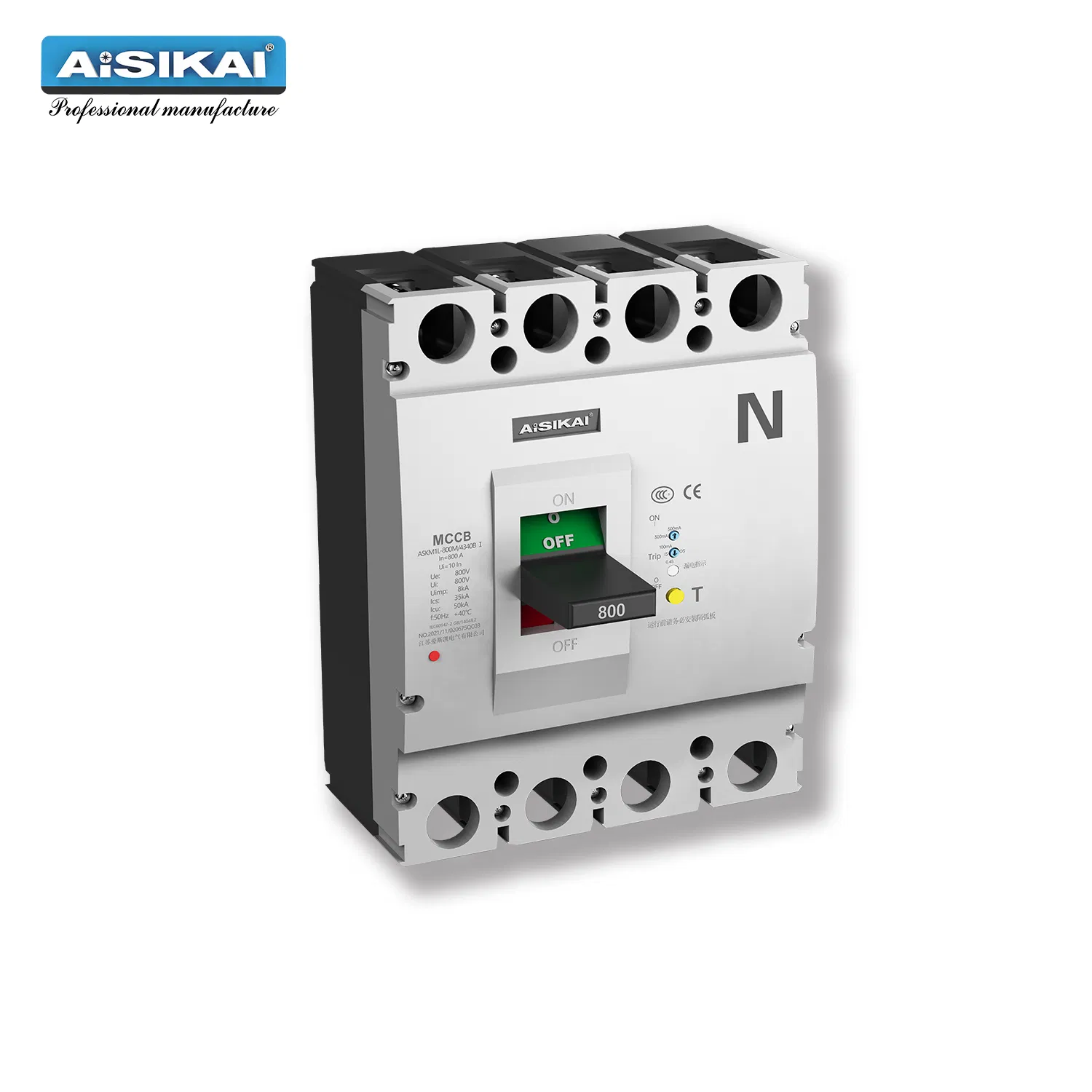

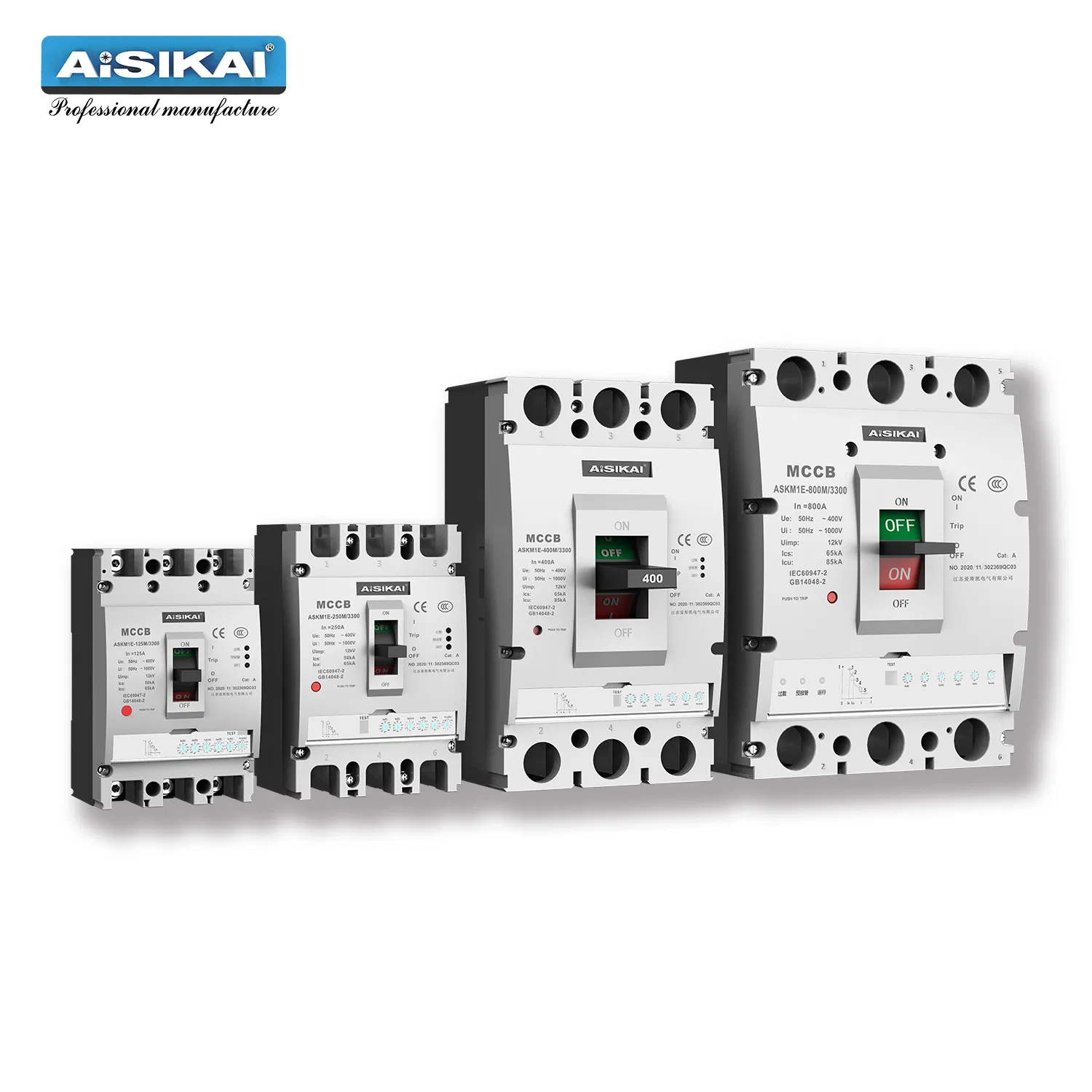

4 Polo 225A Disjuntor de Caixa Moldada Termomagnético Certificado CE

1 / 5

4 Polo 225A Disjuntor de Caixa Moldada Termomagnético Certificado CE

Costumização:	Disponível
Capacidade de Interrupção:	Disjuntores de Baixa Tensão
Operação:	Tipo Elétrico

Enviar consulta

Descrição do produto

iInformação Básica

N ° de Modelo. 225A

Velocidade Disjuntor de Tipo Normal

Meio de extinção de arco Ar

Instalação Fixado

Estrutura MCCB

Número pólos 2/3/4p

Tipo Disjuntor de circuito

Função Disjuntor Proteção de Falha

Certificação CE, CCC

poste 3/4

tensão de trabalho nominal 400V

retorno de isolamento nominal 800V

teste a tensão 400*1.1V

icu 22 000

ics 18 000

Pacote de Transporte 1 peça/caixa

Especificação 63A

Código HS 8536500000

Capacidade de Produção 6000 peças/mês

⚙Descrição de Produto

MCCB Condições de Trabalho Normais e Métodos de Instalação

Categoria	Requisitos
Elevação	O local de instalação não excede os 2000 metros acima do nível do mar.
Temperatura do ar ambiente	O limite superior não deve exceder 40 ºC; o limite inferior não deve exceder -5 ºC; o valor médio de 24 horas não excede os 35 ºC.
Nível de poluição	Nível 3
Categoria de instalação	Instalação Categoria III, disjuntor 1600A IV.
Condições atmosféricas	A humidade relativa atmosférica não excede os 50% quando a temperatura do ar ambiente é de 40 ºC. Pode ter uma humidade relativa superior a uma temperatura mais baixa. A humidade relativa máxima média do mês mais húmido é de 90% e a temperatura mínima média do mês é de 25 ºC, considerando a condensação que ocorre na superfície do produto devido a alterações de temperatura.
Condições de Instalação	Instalado em locais sem agitação significativa e vibração por choque. O campo magnético perto do local de instalação não deve exceder 5 vezes o campo magnético terrestre em qualquer direção, e os disjuntores de fuga devem ser instalados verticalmente.
Instalação	O disjuntor pode ser instalado verticalmente (ou seja, verticalmente) ou horizontalmente (ou seja, horizontalmente).
Modo de entrada	O disjuntor não pode ser alimentado por baixo, ou seja, apenas as linhas 1, 3, 5 são de alimentação e as linhas 2, 4, 6 são de carga.

Tecnologia Avançada de Proteção

O disjuntor de caixa moldada MCCB é um novo tipo de disjuntor projetado e desenvolvido através da adoção de uma combinação de tecnologias avançadas internacionais.

Equipado com dispositivo de proteção contra sobrecarga, curto-circuito e subtensão para proteger as linhas de alimentação e o equipamento contra danos.

O disjuntor pode ser instalado de forma flexível na vertical (carga vertical) ou na horizontal (carga cruzada).

Classificações e Capacidade de Quebra

De acordo com o nível da sua capacidade nominal de corte em curto-circuito, divide-se em três categorias:

Tipo L: Tipo padrão
Tipo M: Tipo de quebra relativamente elevada
Tipo H: Tipo de quebra elevada

O produto apresenta um volume compacto, elevada capacidade de quebra, arco curto e excelentes características antivibração, sendo ideal para utilização em terra e marítima.

Tensão de isolamento nominal de 800 V, adequada para CA de 50 Hz, tensão de trabalho nominal de 690 V e inferior.

Principais Indicadores Técnicos do Disjuntor de Caixa Moldada

O valor do parâmetro da ação instantânea característica do MCCB para distribuição é de 10.In ± 20% (para o modelo 1600: 7In ± 20%). O valor do parâmetro da ação instantânea característica do disjuntor de proteção do motor é de 12.In ± 20%.

Item	Número do Pólo	Corrente Nominal (A)	Tensão Nominal de Funcionamento (V)	Tensão de Isolamento Nominal (V)	ICU (Capacidade Limite de Corte em Curto-Circuito)			Distância de Formação de Arco (mm)
Item	Número do Pólo	Corrente Nominal (A)	Tensão Nominal de Funcionamento (V)	Tensão de Isolamento Nominal (V)	Tensão Teste (V)	ICU (kA)	ICS (kA)	Distância de Formação de Arco (mm)
ASKM1-63L	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.1	22	18	0
ASKM1-63M	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.1	35	22	0
ASKM1-125L	3/4	16/20/25/32/40/50/63/80/100/125	400	800	400 * 1.1	35	22	≤ 50
ASKM1-125M	3/4					50	35
ASKM1-125H	3/4					85	50
ASKM1-125L	3/4		690			10	5
ASKM1-125M	3/4		690			20	10
ASKM1-250L	3/4	100/125/140/160/180/200/225/250	400	800	400 * 1.1	35	22
ASKM1-250M	3/4					50	35
ASKM1-250H	3/4					85	50
ASKM1-250L	3/4		690			10	5
ASKM1-250M	3/4		690			20	10

Dimensões e Especificações do Disjuntor de Caixa Moldada

Folha de Dimensões do MCCB

Dimensões	M1-63L	M1-63M	M1-125L/M	M1-125H	M1-250L/M	M1-250H	M1-250L/M
C	85	85	87.5	87	102	102	102
E	51	51	55	55	55	55	55
F	22	22	22	22	22	22	22
G	14	14	17.5	17.5	23	23	23
H	76	76	73	90	89	106	106
L	136	136	150	150	166	166	166
W	78	78	92	92	106	106	106

?Perguntas Frequentes (FAQ)

Como posso obter uma amostra?

Antes de recebermos a primeira encomenda, solicitamos o pagamento do custo da amostra e da respetiva taxa de envio expresso. O valor pago pela amostra será integralmente devolvido aquando da realização da sua primeira encomenda.

Qual é o prazo de entrega para as amostras?

Para os itens já existentes no nosso stock, a expedição é efetuada no prazo máximo de 3 dias.

É possível personalizar os produtos com a nossa marca?

Sim. Podemos imprimir o seu logótipo e marca nos produtos e nas respetivas embalagens, desde que a quantidade mínima de encomenda (MOQ) seja atingida.

Qual é o MOQ e qual o prazo de entrega geral?

O MOQ é de 1 unidade para ATS. Normalmente, mantemos em stock disjuntores MCCB de valor inferior a 1000A para garantir um suporte de entrega muito rápido.

Como garantem a qualidade dos vossos produtos?

Garantimos a máxima qualidade através de: 1) Inspeção e deteção estritas e individuais durante todo o processo de produção. 2) Controlo rigoroso dos produtos antes do envio e verificação de que todas as embalagens estão devidamente protegidas e intactas.
