4 Polo 10A Disjuntor de Caixa Moldada Termomagnético Certificado CE

1 / 5

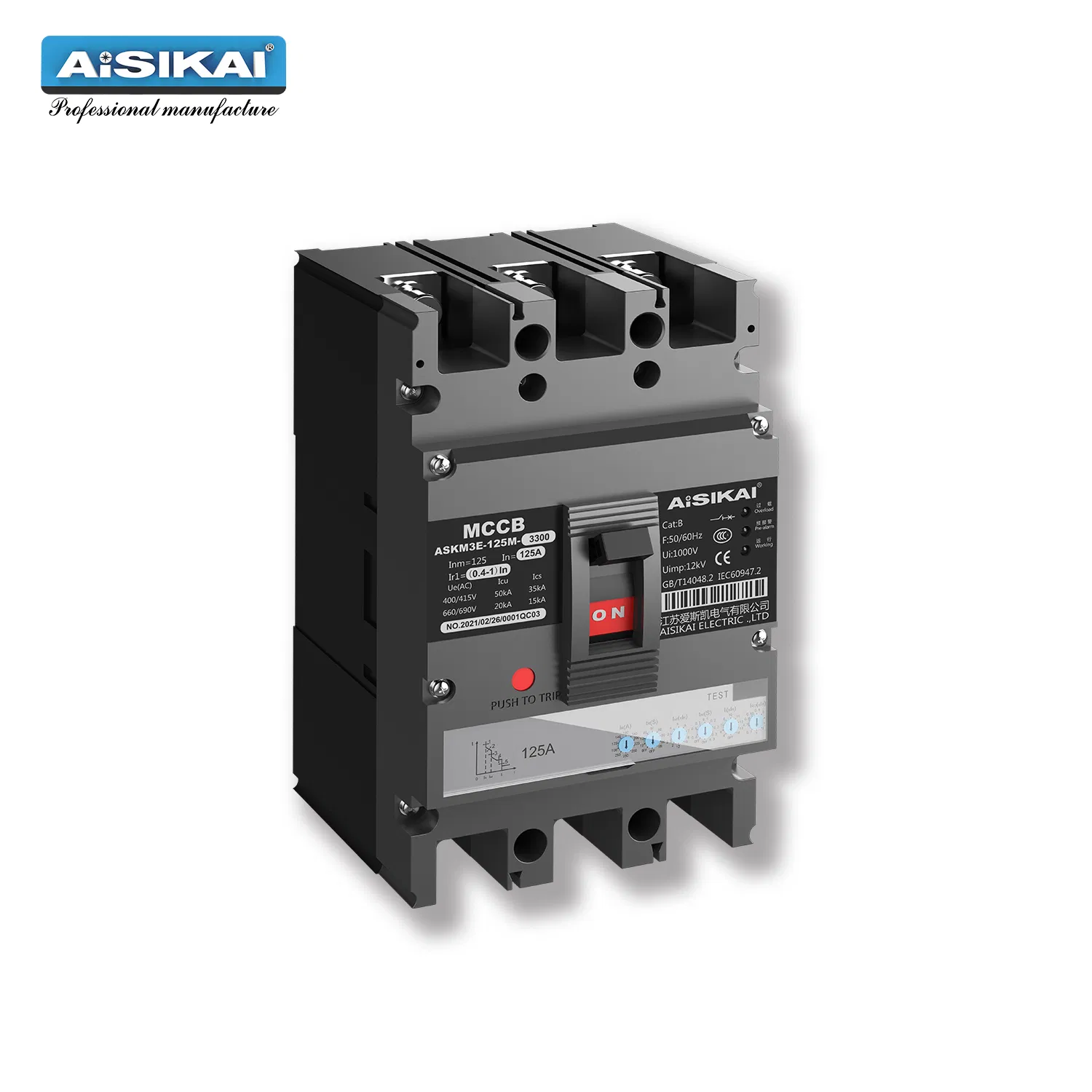

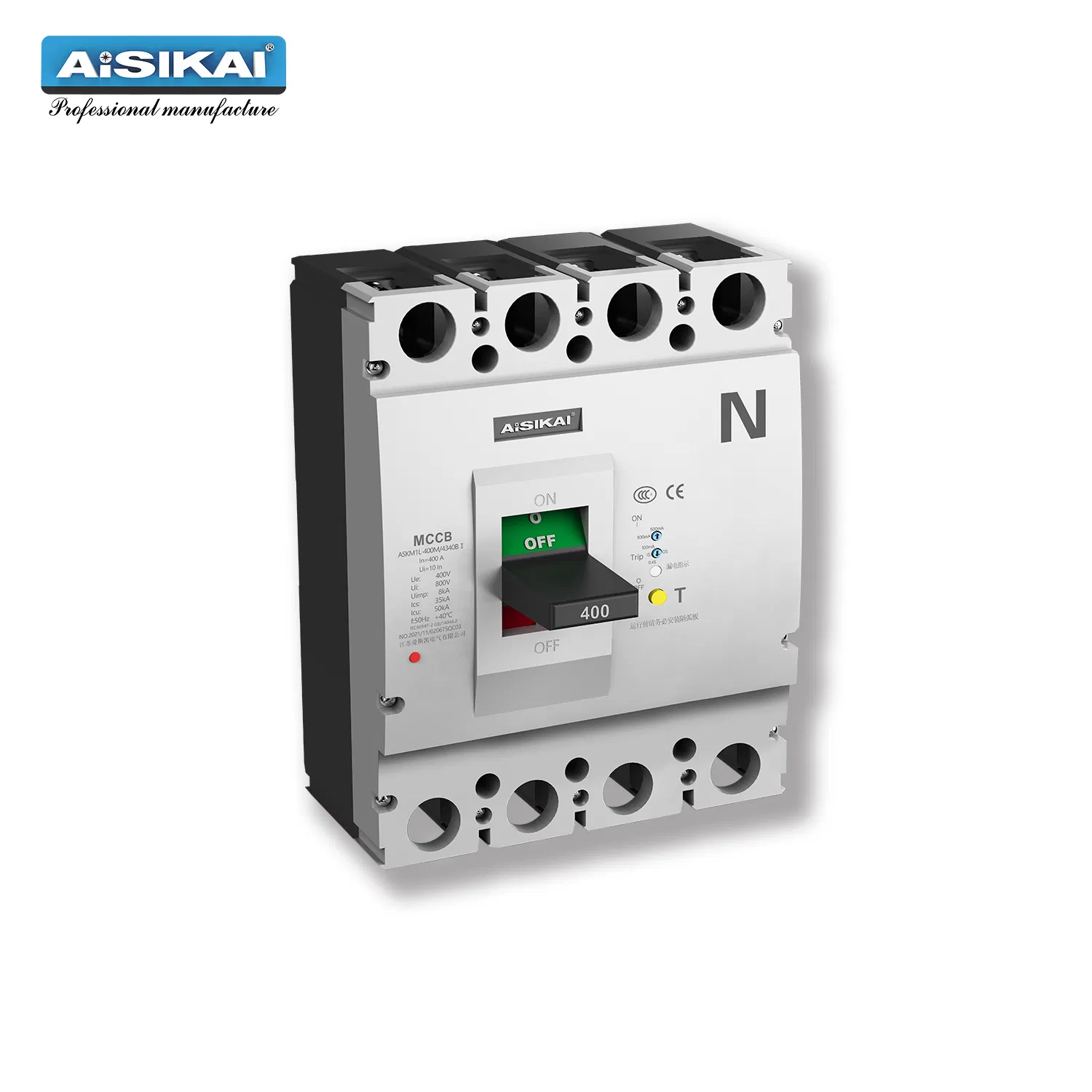

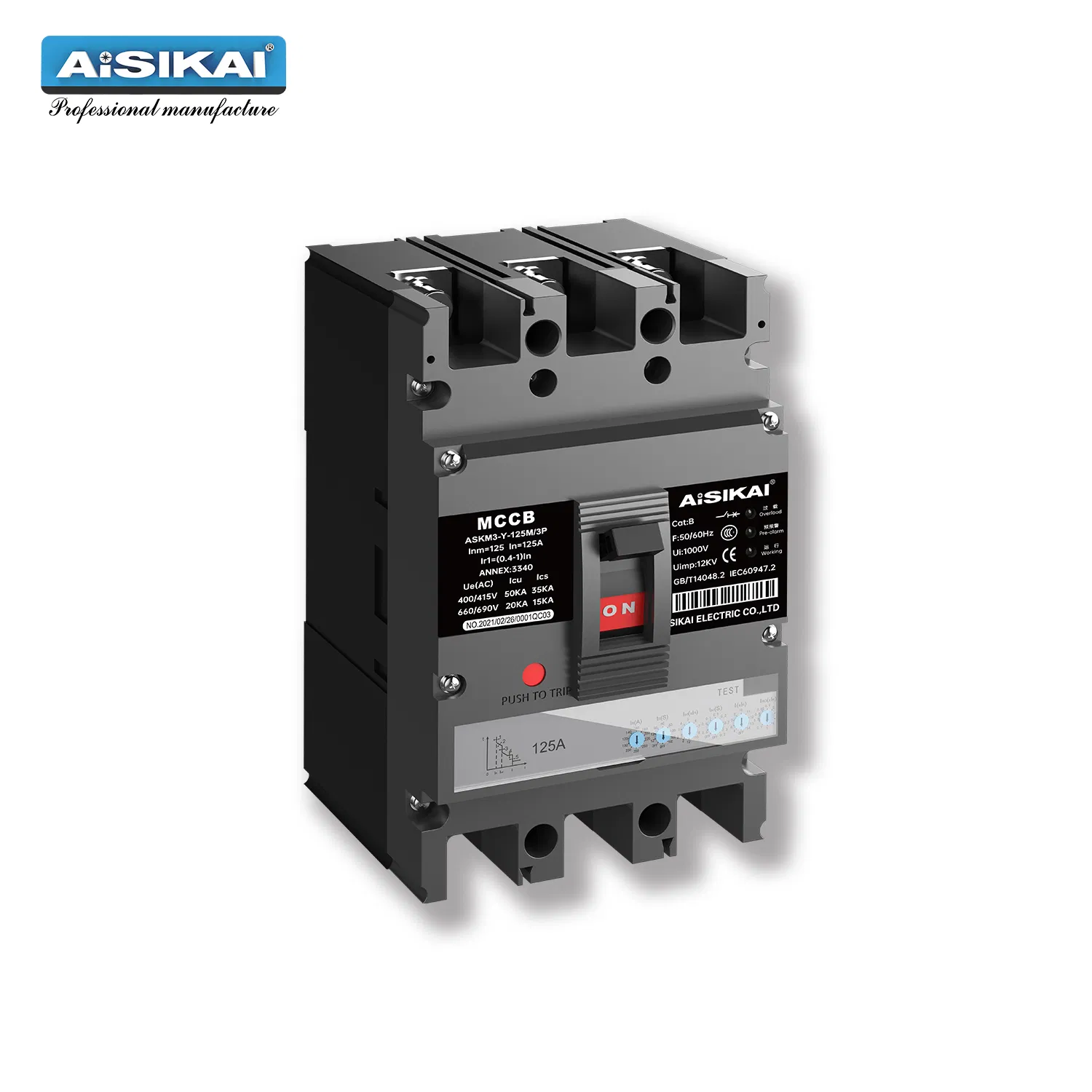

4 Polo 10A Disjuntor de Caixa Moldada Termomagnético Certificado CE

Costumização:	Disponível
Capacidade de Interrupção:	Disjuntores de Baixa Tensão
Operação:	Tipo Elétrico

Enviar consulta

Descrição do produto

Informação Básica

N ° de Modelo.

10A

Velocidade

Disjuntor de Tipo Normal

Meio de extinção

Instalação

Fixado

Estrutura

MCCB

Número pólos

2/3/4p

Tipo

Disjuntor de circuito

Função

Disjuntor Proteção de Falha

Certificação

CE, CCC

poste

3/4

Tensão nominal

400V

Isolamento nominal

800V

Teste a tensão

400*1.1V

icu

22 000

ics

18 000

Pacote

1 peça/caixa

Especificação

63A

Código HS

8536500000

Descrição de Produto

Condições de trabalho normais e métodos de instalação do MCCB

Categoria	Requisitos
Elevação	O local de instalação não excede os 2000 metros acima do nível do mar.
Temperatura do ar ambiente	O limite superior não deve exceder 40 ºC; o limite inferior não deve exceder -5 ºC; o valor médio de 24 horas não excede os 35 ºC.
Nível de poluição	Nível 3
Categoria de instalação	Instalação Categoria III, disjuntor 1600A IV.
Condições atmosféricas	A humidade relativa atmosférica não excede os 50% quando a temperatura do ar ambiente é de 40 ºC. Pode ter uma humidade relativa superior a uma temperatura mais baixa. A humidade relativa máxima média do mês mais húmido é de 90% e a temperatura mínima média desse mês é de 25 ºC, considerando a condensação que ocorre na superfície do produto devido a alterações de temperatura.
Condições de Instalação	Instalado em locais sem agitação significativa e vibração por choque, o campo magnético perto do local de instalação não deve exceder 5 vezes o campo magnético em qualquer direção, e os disjuntores de fuga devem ser instalados verticalmente.
Instalação	O disjuntor pode ser instalado verticalmente (ou seja, verticalmente) ou horizontalmente (ou seja, horizontalmente).
Modo de entrada	O disjuntor não pode ser alimentado por baixo, ou seja, apenas as linhas 1, 3, 5 são de alimentação e as linhas 2, 4, 6 são de carga.

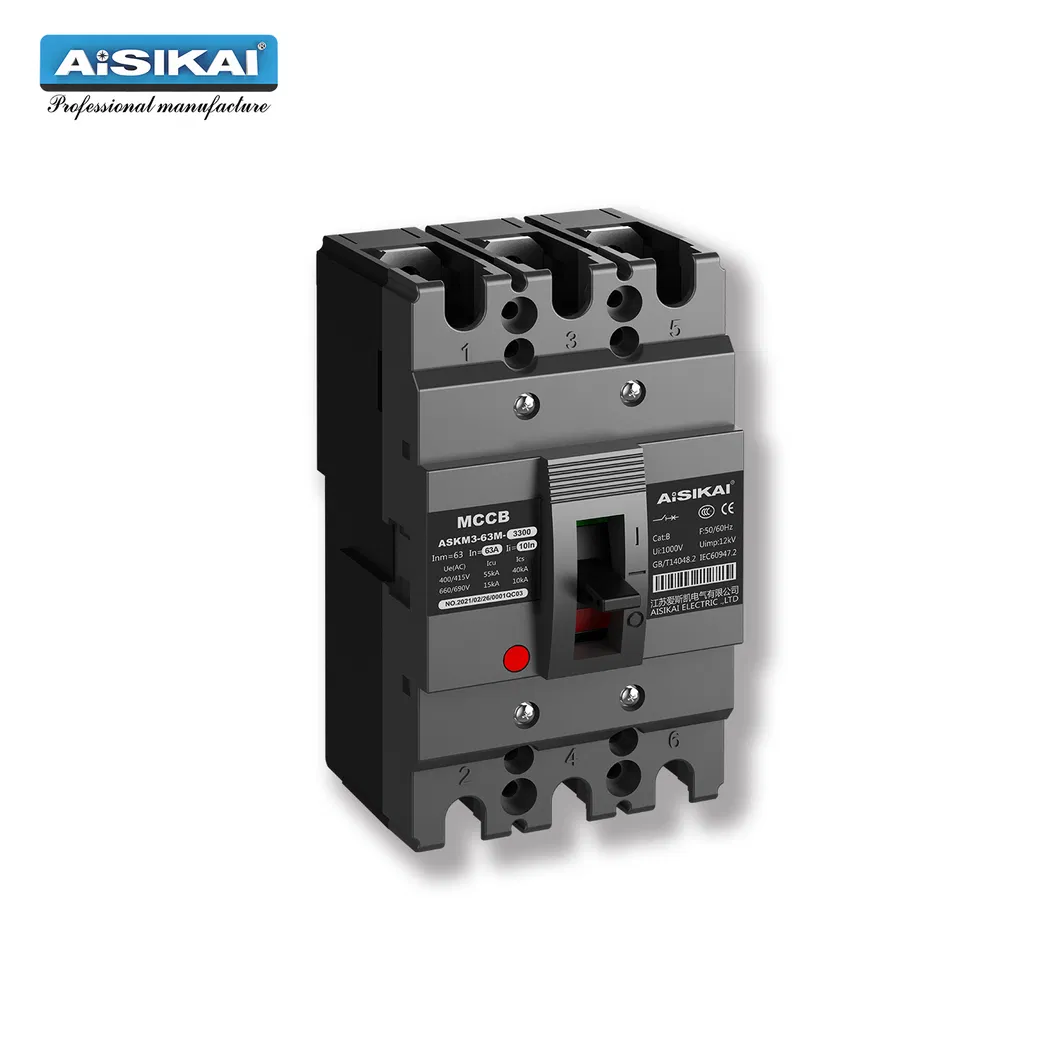

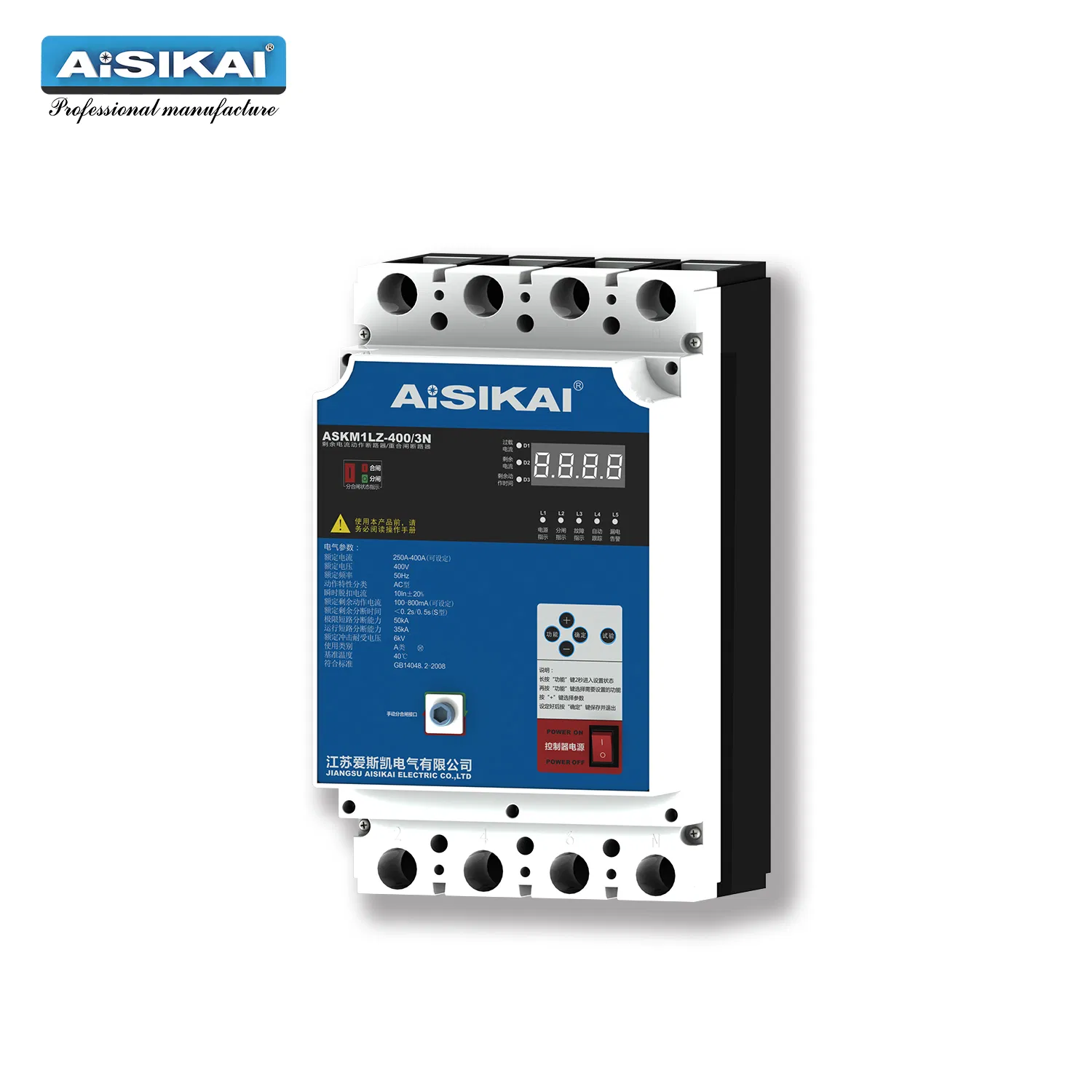

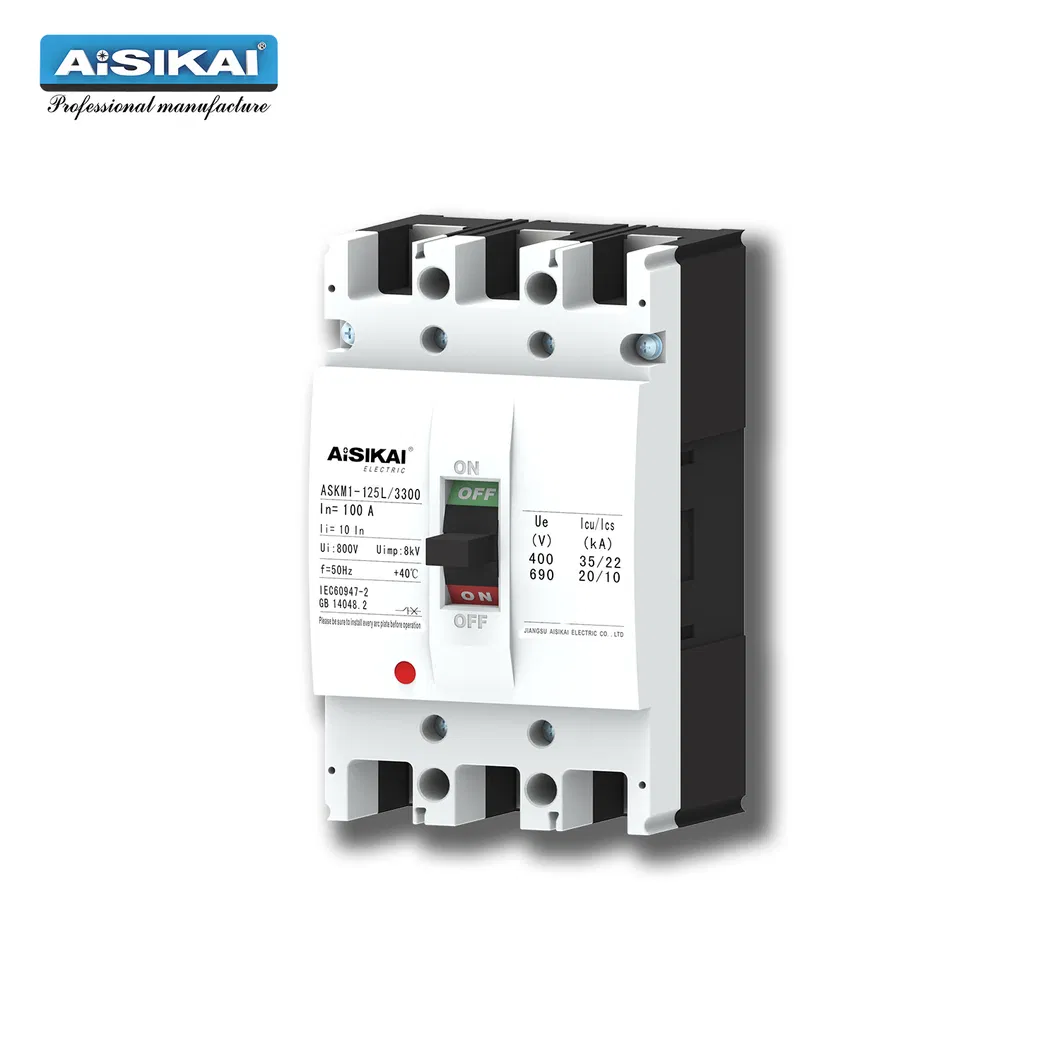

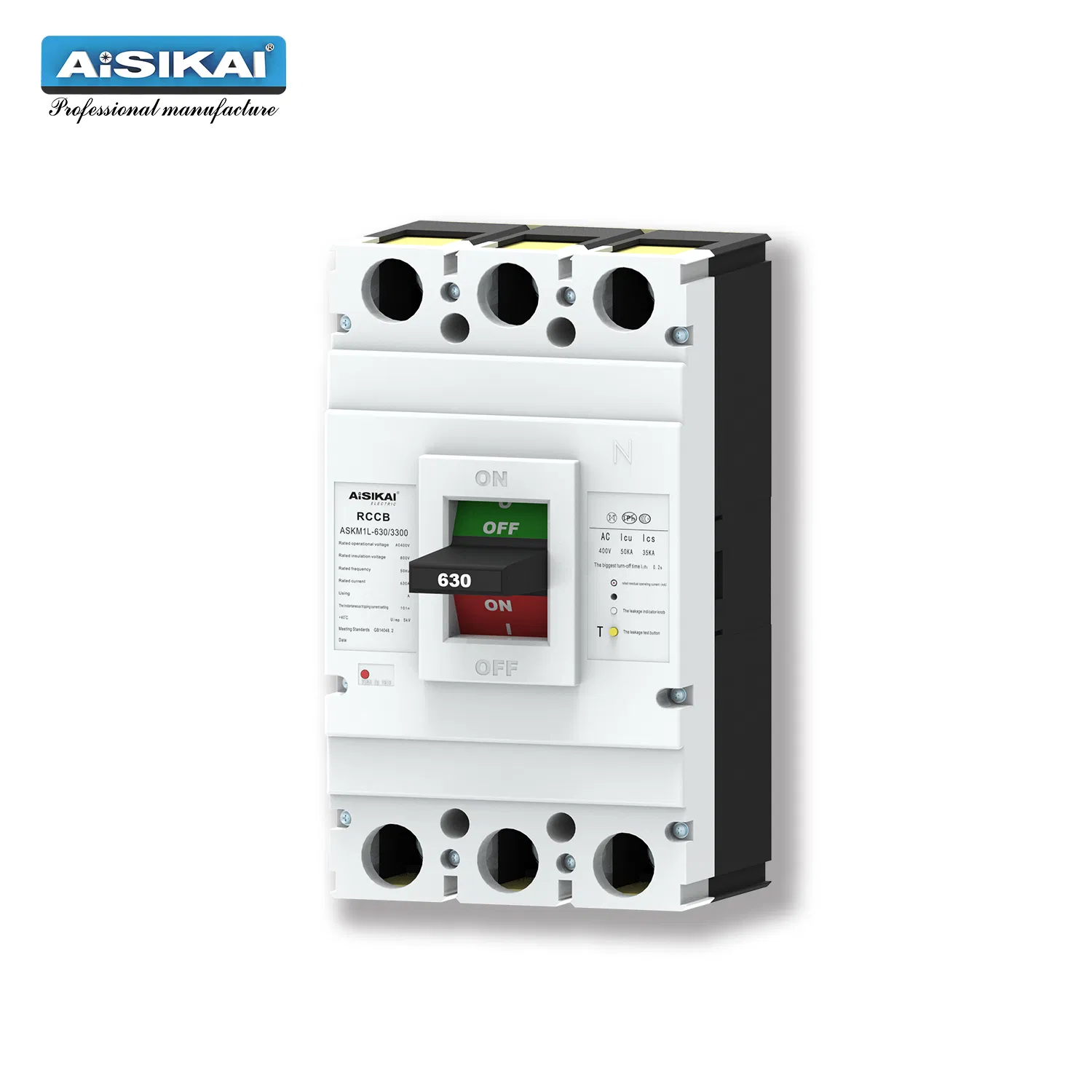

Disjuntor de Caixa Moldada Termomagnético

O disjuntor de caixa moldada MCCB é um novo tipo de disjuntor projetado e desenvolvido através da adoção de uma combinação de tecnologias avançadas internacionais.

Equipado com dispositivo de proteção contra sobrecarga, curto-circuito e subtensão para proteger as linhas de alimentação e o equipamento contra danos.

O disjuntor pode ser instalado verticalmente (carga vertical) ou horizontalmente (carga cruzada).

De acordo com o nível da sua capacidade nominal de corte de curto-circuito, está dividido em três categorias, nomeadamente tipo L (tipo padrão), tipo M (tipo de corte relativamente elevado) e tipo H (tipo de corte elevado). O produto apresenta volume reduzido, elevada capacidade de corte, arco curto e características antivibração, sendo ideal para utilização terrestre e marítima.

Tensão de isolamento nominal de 800 V, adequada para CA de 50 HZ, tensão de trabalho nominal de 690 V e inferior no circuito para arranque pouco frequente.

Principais Indicadores Técnicos do Disjuntor de Caixa Moldada

O valor de parâmetro da ação instantânea característica do MCCB para distribuição é 10 In ± 20%, ASKM-1600: 7 In ± 20%. O valor de parâmetro da ação instantânea característica do disjuntor de proteção do motor é de 12 In ± 20%.

Item	Número do Pólo	Corrente Nominal (A)	Tensão Nominal de Trabalho (V)	Tensão de Isolamento Nominal (V)	Capacidade Nominal de Corte de Curto-Circuito (ICU)			Distância de Arco (mm)
Item	Número do Pólo	Corrente Nominal (A)	Tensão Nominal de Trabalho (V)	Tensão de Isolamento Nominal (V)	Tensão de Teste (V)	ICU (kA)	ICS (kA)	Distância de Arco (mm)
ASKM1-63L	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	22	18	0
ASKM1-63M	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	35	22	0
ASKM1-125L	3/4	16/20/25/32/40/50/63/80/100/125	400	800	400 * 1.10	35	22	≤ 50
ASKM1-125M	3/4					50	35
ASKM1-125H	3/4					85	50
ASKM1-125L	3/4		690			10	5
ASKM1-125M	3/4		690			20	10
ASKM1-250L	3/4	100/125/140/160/180/200/225/250	400	800	400 * 1.10	35	22
ASKM1-250M	3/4					50	35
ASKM1-250H	3/4					85	50
ASKM1-250L	3/4		690			10	5
ASKM1-250M	3/4		690			20	10
ASKM1-400L	3/4	225/250/315/350/400	400	800	400 * 1.10	65	50	≤ 100
ASKM1-400M	3/4
ASKM1-400H	3/4
ASKM1-400L	3/4		690
ASKM1-400M	3/4		690
ASKM1-630L	3/4	400/500/630	400	800	400 * 1.10	75	65
ASKM1-630M	3/4
ASKM1-630H	3/4
ASKM1-630L	3/4		690
ASKM1-630M	3/4		690
ASKM1-800L	3/4	630/700/800	400	800	400 * 1.10	85	70
ASKM1-800M	3/4
ASKM1-800H	3/4
ASKM1-800M	3/4		690
ASKM1-1600M	3/4	800/1000/1250/1600	400	800	400 * 1.10	85	65
ASKM1-1600H	3/4		400
ASKM1-1600M	3/4		690

Folha de Dimensões do MCCB

Dimensão	M1-63L	M1-63M	M1-125 L/M	M1-125H	M1-250 L/M	M1-250H	M1-250 L/M
No geral C	85	85	87.5	87	102	102	-
No geral E	51	51	55	55	55	55	-
No geral F	22	22	22	22	22	22	-
No geral G	14	14	17.5	17.5	23	23	-
No geral G1	6.5	6.5	7.5	7.5	11.5	11.5	-
No geral H	76	76	73	90	89	106	-
No geral H1	90	100	87	105	112	127	-
No geral H2	18.5	18.5	24	24	23	23	-
No geral H3	8	8	8.5	9	7	7	-
No geral L	136	136	150	150	166	166	-
No geral L1	170	170	255	255	292	292	-
No geral L2	118	118	131	131	144	144	-
No geral W	78	78	92	92	106	106	-
No geral W1	25	25	30	30	35	35	-
Montagem A	25	25	30	30	35	35	-
Montagem B	117	117	129	129	129	126	-
Montagem Φd	4.5	4.5	4.5 * 6	4.5 * 6	4.5 * 6	5.5	-

Perguntas Frequentes (FAQ)

Como posso obter uma amostra?

Antes de recebermos a primeira encomenda, o cliente deve pagar o custo da amostra e a taxa de envio expresso. O custo da amostra será devolvido na sua primeira encomenda.

Qual é o tempo de preparação para as amostras?

Para itens existentes em stock, as amostras podem ser preparadas e enviadas no prazo de 3 dias.

É possível personalizar os produtos com a nossa própria marca?

Sim. Podemos imprimir o seu logótipo nos produtos e nas embalagens, desde que a quantidade mínima de encomenda (MOQ) seja cumprida.

Quais são as condições de MOQ e o prazo de entrega?

O MOQ é de 1 unidade para ATS. Geralmente, os disjuntores MCCB abaixo de 1000A estão disponíveis em stock, o que garante um suporte e entrega rápidos.

Como é garantida a qualidade dos produtos?

1) Realizamos uma detecção rigorosa e testes individuais, unidade por unidade, durante a fase de produção.
2) É assegurada uma inspeção rigorosa de todos os produtos antes do envio, garantindo também que a embalagem esteja completamente intacta.

Quais são as opções de montagem e instalação do disjuntor?

O disjuntor de caixa moldada pode ser instalado tanto verticalmente (posição vertical) quanto horizontalmente (posição horizontal), permitindo flexibilidade conforme o projeto do painel elétrico.
