| MCCB Condições de Trabalho Normais e Métodos de Instalação | |
| Categoria | Requisitos |
|---|---|
| Elevação | O local de instalação não excede os 2000 metros acima do nível do mar |
| Temperatura do ar ambiente | O limite superior não exceda 40 ºC; o limite inferior não exceda -5 ºC; o valor médio de 24 horas não excede os 35 ºC |
| Nível de poluição | Nível 3 |
| Categoria de instalação | Instalação Categoria ILL, disjuntor 1600A IV |
| Atmosférica condições | A humidade relativa atmosférica não excede os 50% quando a temperatura do ar ambiente é de 40 C. pode ter uma humidade relativa superior a uma temperatura mais baixa. A humidade relativa máxima média do mês de wettest é de 90% e a temperatura mínima média do mês é de 25 C. Considerando a condensação que ocorre na superfície do produto devido a alterações de temperatura. |
| Instalação Condições | Instalado em locais sem agitação significativa e vibração por choque, o campo magnético perto do local de instalação não deve exceder 5 limes do campo magnético em qualquer direção, e os disjuntores de fuga devem ser instalados verticalmente. |
| Instalação | O disjuntor pode ser instalado verticalmente (ou seja, verticalmente) ou horizontalmente (ou seja, horizontalmente). |
| Modo de entrada | O disjuntor não pode descer, ou seja, apenas 1,3,5 linhas de alimentação, 2,4,6 linhas de carga |
| Principais Indicadores Técnicos do Disjuntor de Caixa Moldada | ||||||||
| O valor de parâmetro da acção instantânea característica do MCCB para distribuição é 1o.ln ± 20%, ASKM-1600:7ln ± 20%, o valor de parâmetro da acção instantânea característica do disjuntor de protecção do motor é de 12 ± 20%. | ||||||||
| Item | Número do pólo | Corrente nominal (A) | Tensão nominal de funcionamento (V) | Tensão de isolamento nominal (V) | ICU (limite nominal de capacidade de quebra de curto-circuito) | Distância de formação de arco (mm) | ||
|---|---|---|---|---|---|---|---|---|
| Tensão de teste (V) | UTI (ka) | ICs (ka) | ||||||
| ASKM1-63L | 3/4 | 10/16/20/25/32/40/50/63 | 400 | 800 | 400 * 1.10 | 22 | 18 | 0 |
| ASKM1-63M | 3/4 | 35 | 22 | |||||

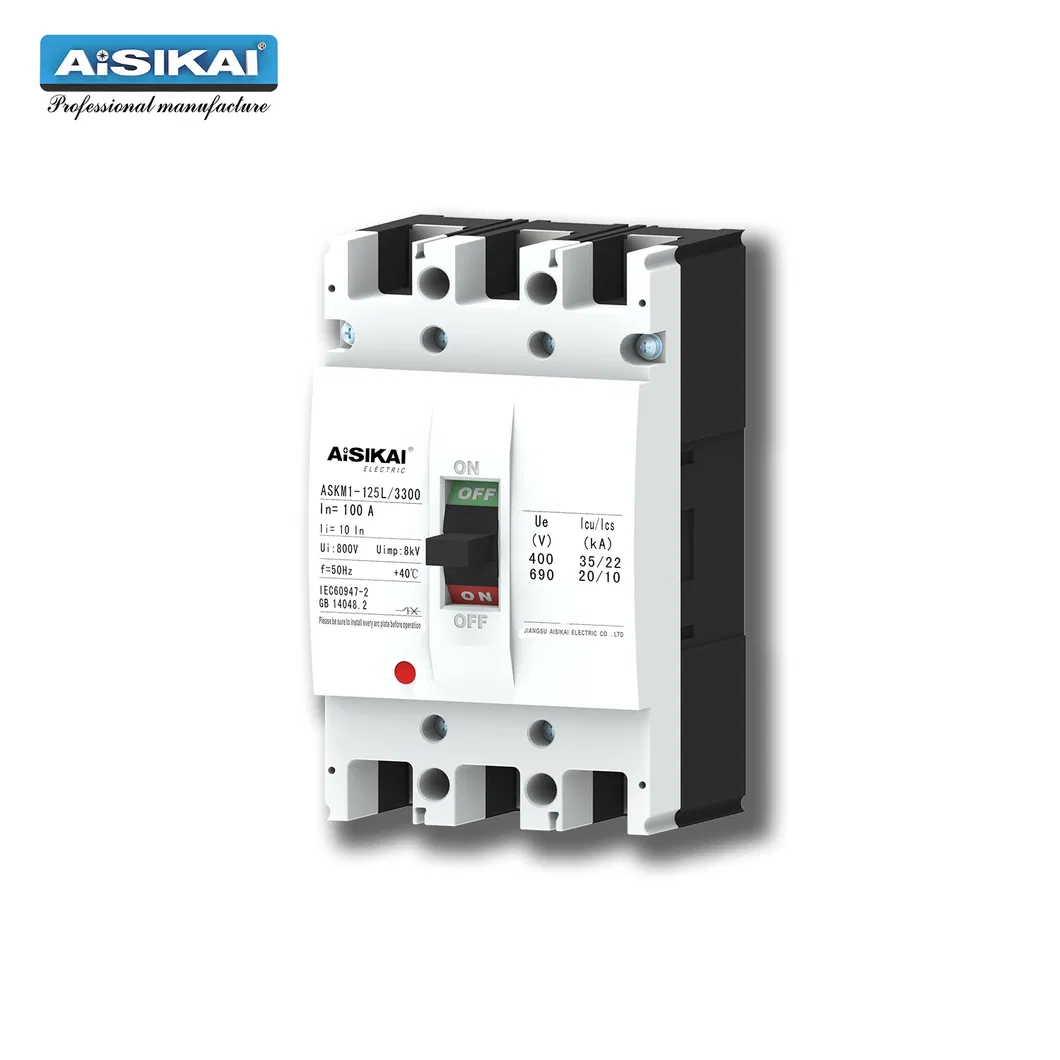

| ASKM1 -125 L. | 3/4 | 16/20/25/32/40/50/63/80/100/125 | 400 | 800 | 400 * 1.10 | 35 | 22 | ≤ 50 |
| ASKM1 -125 M. | 3/4 | 50 | 35 | |||||
| ASKM1-125H | 3/4 | 85 | 50 | |||||
| ASKM1 -125 L. | 3/4 | 690 | 10 | 5 | ||||
| ASKM1 -125 M. | 3/4 | 20 | 10 | |||||
| FOLHA DE DIMENSÕES DO MCCB | |||||||
| Dimensão | M1-63L | M1-63M | M1 - 125 L/M. | M1 - 125H | M1 - 250 L/M | M1 - 250H | M1 - 250 L/M |
|---|---|---|---|---|---|---|---|
| C | 85 | 85 | 87.5 | 87 | 102 | 102 | - |
| E | 51 | 51 | 55 | 55 | 55 | 55 | - |
| F | 22 | 22 | 22 | 22 | 22 | 22 | - |
| G | 14 | 14 | 17.5 | 17.5 | 23 | 23 | - |
| L | 136 | 136 | 150 | 150 | 166 | 166 | - |
| W | 78 | 78 | 92 | 92 | 106 | 106 | - |
Antes de receber o primeiro pedido oficial, é necessário pagar o custo da amostra e a taxa de envio expresso. O custo da amostra será devolvido na sua primeira encomenda.
Para itens existentes em estoque, o tempo de envio é de até 3 dias.
Sim. Podemos imprimir o seu logótipo nos produtos e embalagens caso consiga cumprir a nossa quantidade mínima de encomenda (MOQ).
A quantidade mínima de encomenda é de 1 unidade para ATS. Normalmente, mantemos disjuntores MCCB abaixo de 1000A em estoque para garantir um suporte de entrega rápida.
A garantia da qualidade é feita por meio de: 1) Inspeção detalhada de cada unidade durante o processo de produção; 2) Verificação rigorosa e testes antes do envio, certificando que todas as embalagens estejam perfeitas e intactas.
