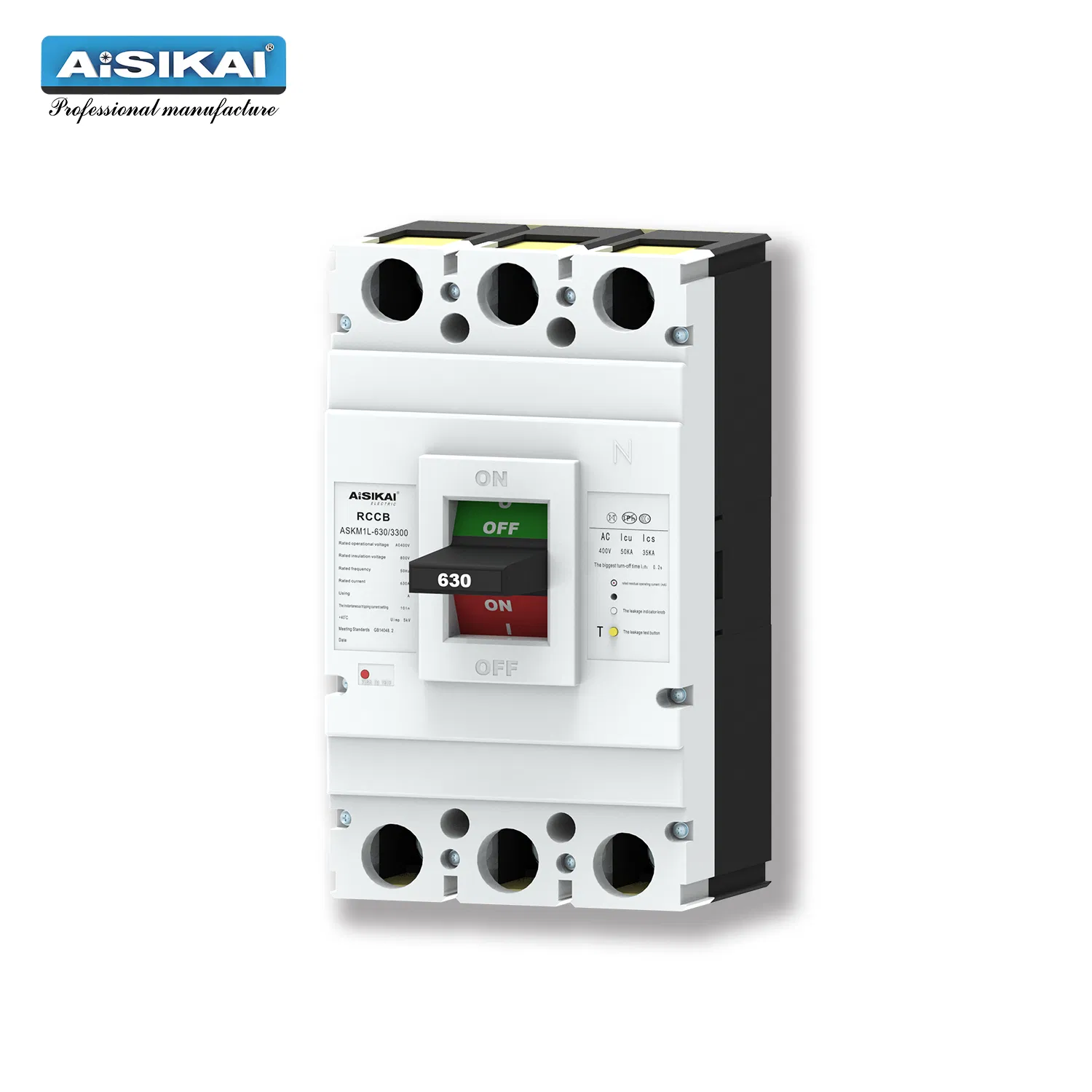

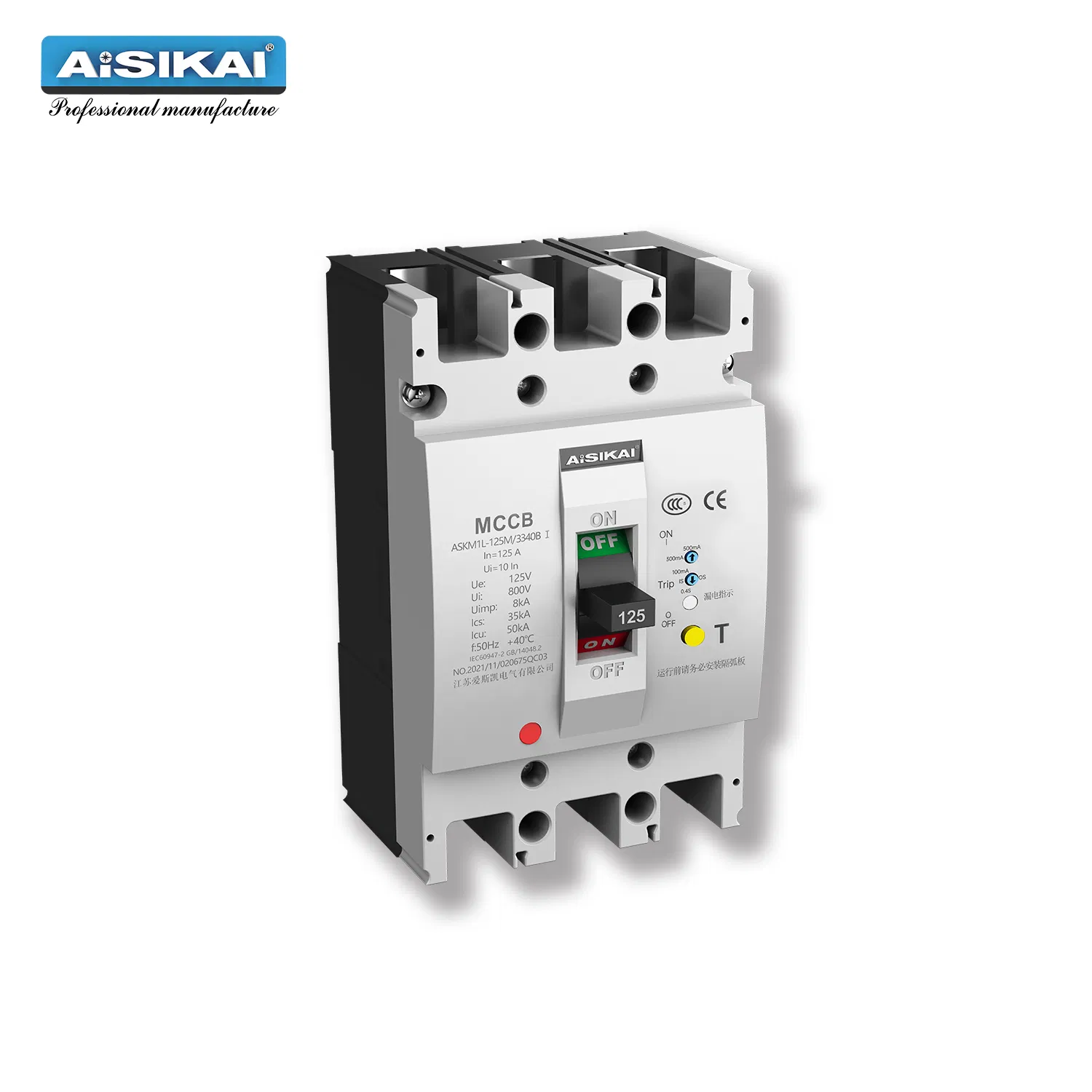

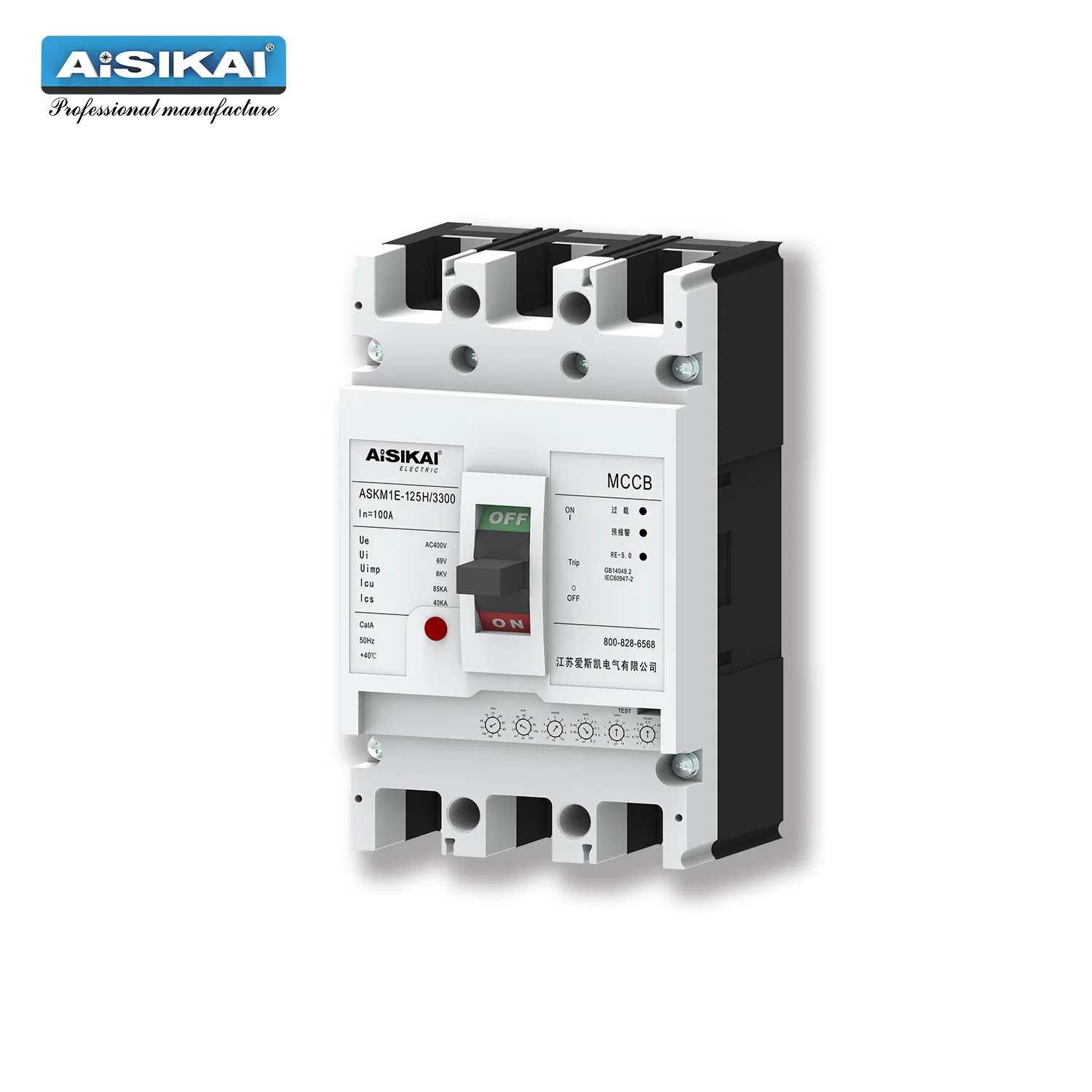

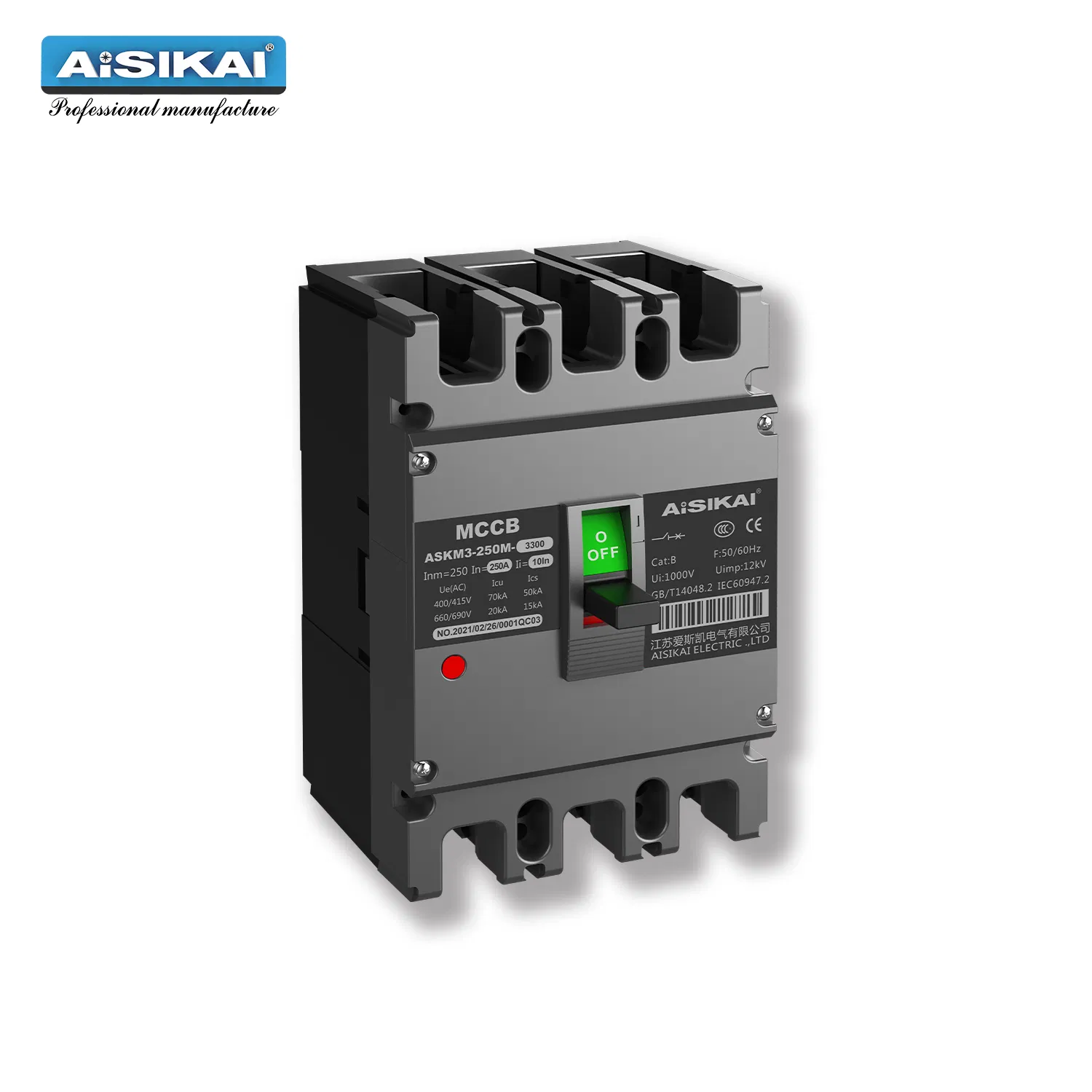

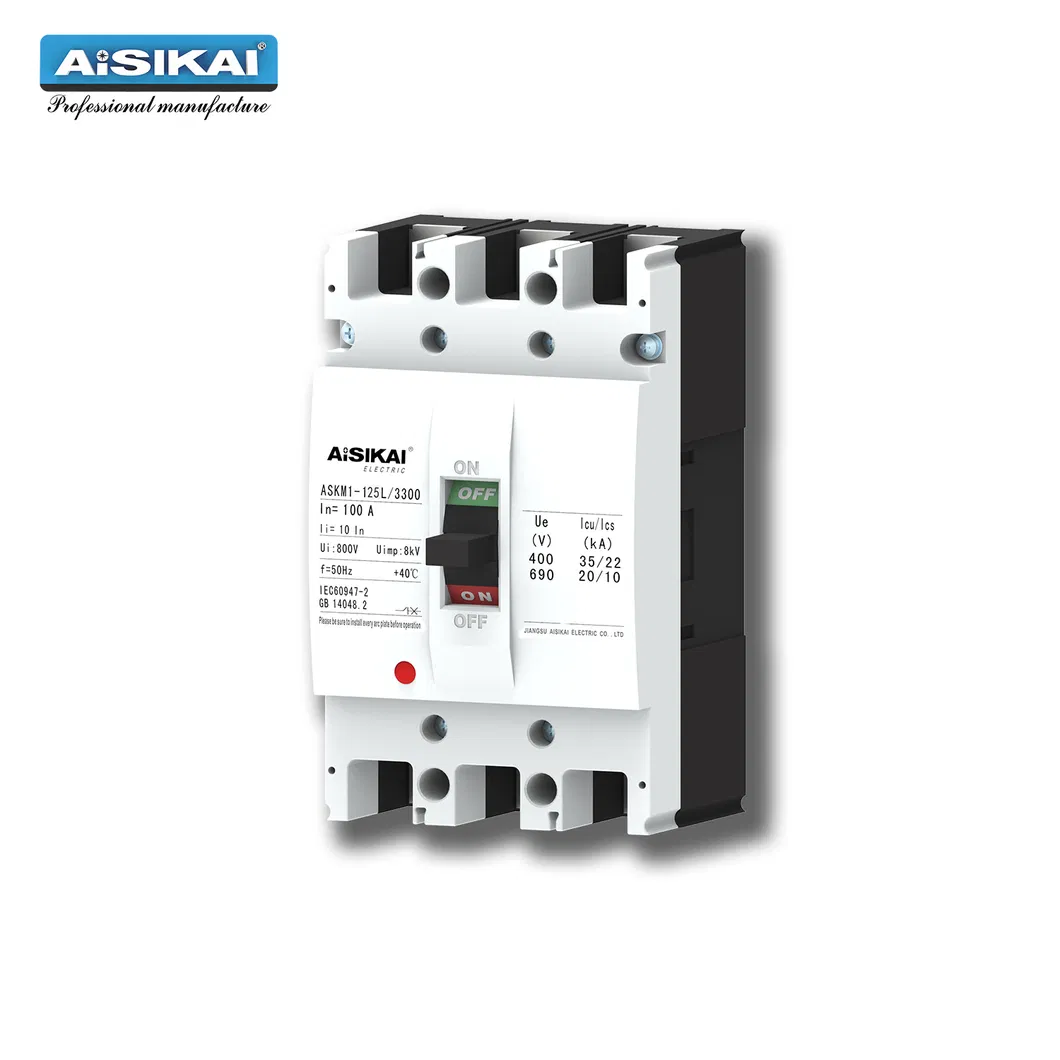

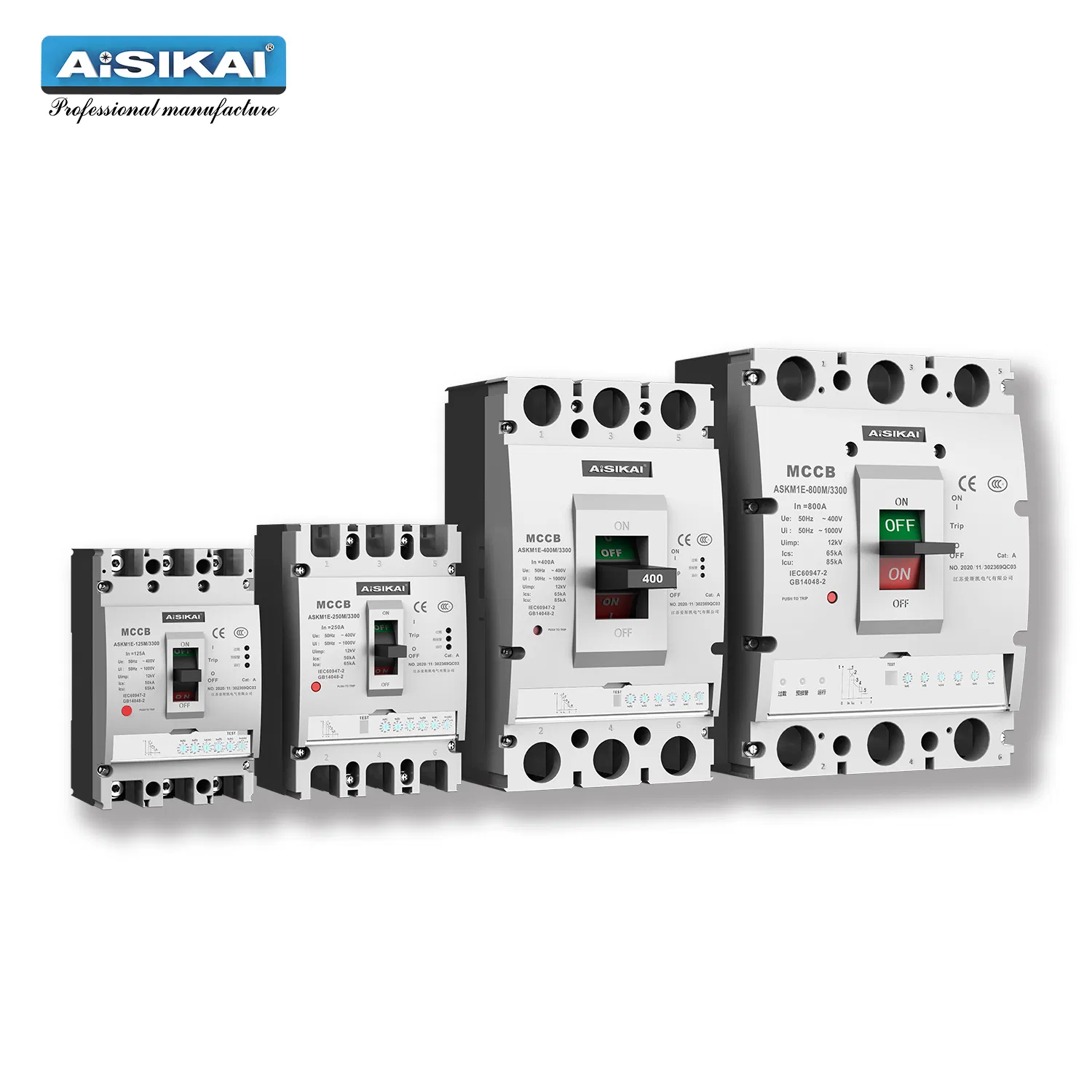

3 Polo 50A Disjuntor de Caixa Moldada Termomagnético Certificado CE

1 / 5

3 Polo 50A Disjuntor de Caixa Moldada Termomagnético Certificado CE

Costumização:	Disponível
Capacidade de Interrupção:	Disjuntores de Baixa Tensão
Operação:	Tipo Elétrico

Enviar consulta

Descrição do produto

Informação Básica

N ° de Modelo: 50A

Velocidade: Disjuntor de Tipo Normal

Meio de extinção de arco: Ar

Instalação: Fixado

Estrutura: MCCB

Número pólos: 2/3/4p

Tipo: Disjuntor de circuito

Função: Disjuntor Proteção de Falha

Certificação: CE, CCC

Poste: 3/4

Tensão de trabalho nominal: 400V

Retorno de isolamento nominal: 800V

Teste a tensão: 400*1.1V

Icu: 22 000

Ics: 18 000

Pacote de Transporte: 1 peça/caixa

Especificação: 63A

Código HS: 8536500000

Capacidade de Produção: 6000 peças/mês

Descrição do Produto

MCCB Condições de Trabalho Normais e Métodos de Instalação
Categoria	Requisitos
Elevação	O local de instalação não excede os 2000 metros acima do nível do mar.
Temperatura do ar ambiente	O limite superior não deve exceder 40 ºC; o limite inferior não deve ser inferior a -5 ºC. O valor médio em 24 horas não excede os 35 ºC.
Nível de poluição	Nível 3
Categoria de instalação	Categoria de instalação III para o disjuntor geral, e IV para o disjuntor de 1600A.
Condições atmosféricas	A humidade relativa atmosférica não excede os 50% quando a temperatura do ar ambiente é de 40 ºC. Pode ter uma humidade relativa superior a temperaturas mais baixas. A humidade relativa máxima média do mês mais húmido é de 90%, com a temperatura mínima média do mês de 25 ºC, considerando a condensação que ocorre na superfície do produto devido a alterações de temperatura.
Condições de instalação	Instalado em locais sem agitação significativa e vibração por choque. O campo magnético perto do local de instalação não deve exceder 5 vezes o campo magnético terrestre em qualquer direção. Os disjuntores de fuga devem ser instalados verticalmente.
Método de Instalação	O disjuntor pode ser instalado tanto verticalmente (alinhamento vertical) como horizontalmente (alinhamento horizontal).
Modo de entrada	A alimentação do disjuntor não pode ser invertida, ou seja, as linhas de alimentação devem ser conectadas apenas nos terminais 1, 3, 5 e as linhas de carga nos terminais 2, 4, 6.

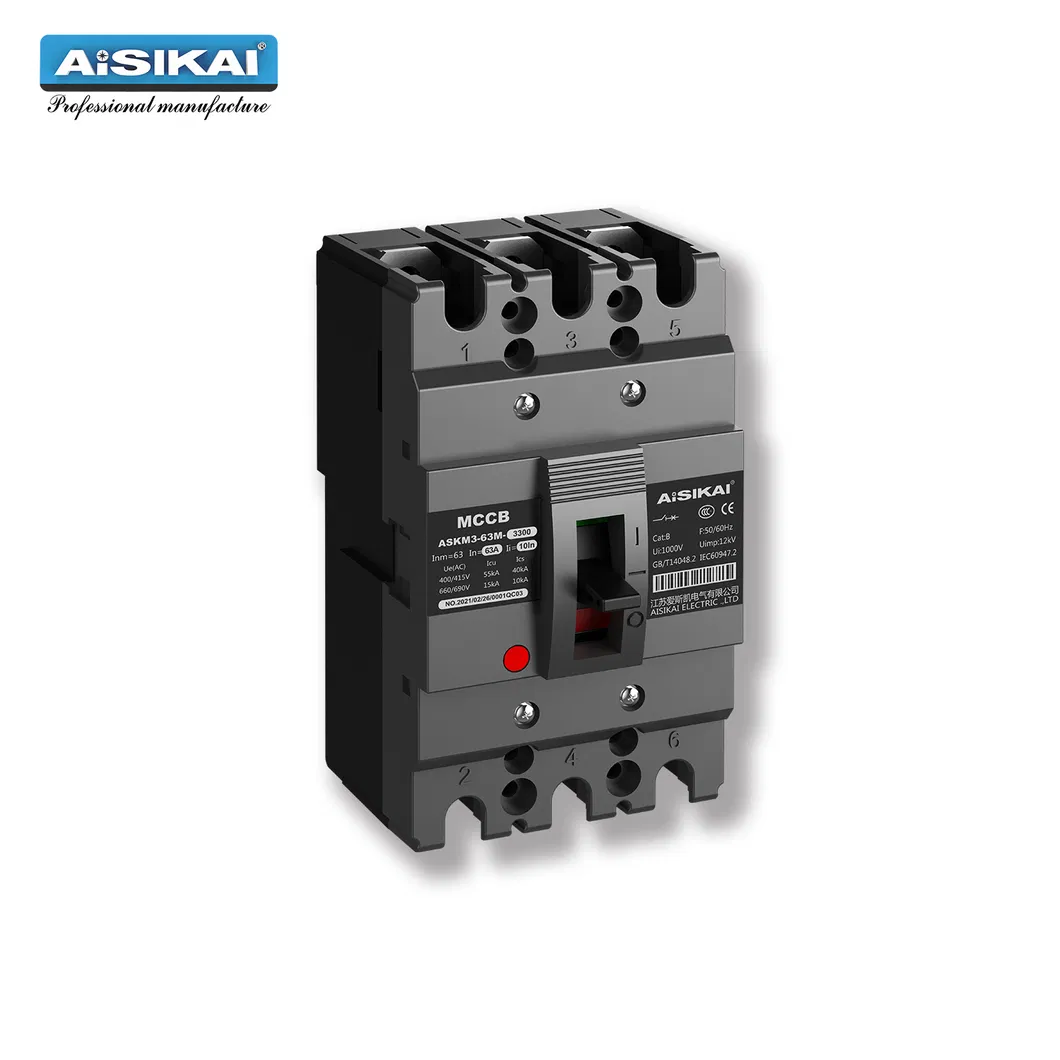

O disjuntor de caixa moldada MCCB é um novo tipo de disjuntor projetado e desenvolvido através da adoção de uma combinação de tecnologias avançadas internacionais.

Equipado com dispositivos de proteção contra sobrecarga, curto-circuito e subtensão, este disjuntor garante a proteção ideal das linhas de alimentação e dos equipamentos conectados contra danos elétricos.

O design flexível permite que ele seja instalado tanto de forma vertical quanto horizontal, adaptando-se perfeitamente às necessidades do seu painel elétrico.

De acordo com o nível da sua capacidade nominal de interrupção de curto-circuito, o produto está dividido em três categorias:

Tipo L: Tipo padrão
Tipo M: Tipo de interrupção relativamente elevada
Tipo H: Tipo de interrupção elevada

Com um volume compacto, elevada capacidade de interrupção, arco curto e excelentes características antivibração, este modelo é ideal para utilização tanto em instalações terrestres como marítimas.

Apresenta uma tensão de isolamento nominal de 800V, sendo perfeitamente adequado para redes de CA 50Hz com tensão de trabalho nominal de 690V ou inferior.

Principais Indicadores Técnicos do Disjuntor de Caixa Moldada
O valor de parâmetro da ação instantânea característica do MCCB para distribuição é 10In ± 20% (ASKM-1600: 7In ± 20%). O valor de parâmetro da ação instantânea característica do disjuntor de proteção do motor é de 12In ± 20%.
Item	Pólos	Corrente Nominal (A)	Tensão de Operação (V)	Tensão de Isolamento (V)	Tensão de Teste (V)	Icu (kA)	Ics (kA)	Distância de Arco (mm)
ASKM1-63L	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.1	22	18	0
ASKM1-63M	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.1	35	22	0
ASKM1-125L	3/4	16/20/25/32/40/50/63/80/100/125	400	800	400 * 1.1	35	22	≤ 50
ASKM1-125M	3/4					50	35
ASKM1-125H	3/4					85	50
ASKM1-125L	3/4	16/20/25/32/40/50/63/80/100/125	690			10	5
ASKM1-125M	3/4	16/20/25/32/40/50/63/80/100/125	690			20	10
ASKM1-250L	3/4	100/125/140/160/180/200/225/250	400	800	400 * 1.1	35	22
ASKM1-250M	3/4					50	35
ASKM1-250H	3/4					85	50
ASKM1-250L	3/4	100/125/140/160/180/200/225/250	690			10	5
ASKM1-250M	3/4	100/125/140/160/180/200/225/250	690			20	10

Gráfico de Curva e Dimensões do Disjuntor

Folha de Dimensões do MCCB
Dimensão (mm)	M1-63L	M1-63M	M1-125 L/M	M1-125H	M1-250 L/M	M1-250H	M1-250 L/M
C	85	85	87.5	87	102	102	102
E	51	51	55	55	55	55	55
F	22	22	22	22	22	22	22
G	14	14	17.5	17.5	23	23	23
H	76	76	73	90	89	106	106
L	136	136	150	150	166	166	166
W	78	78	92	92	106	106	106
A (Montagem)	25	25	30	30	35	35	35
B (Montagem)	117	117	129	129	129	126	126

Instalação do Disjuntor de Caixa Moldada

Perguntas Frequentes (FAQ)

1. Como posso obter uma amostra do produto?

Antes de realizar a primeira encomenda, solicitamos o pagamento do custo da amostra e da respetiva taxa de envio expresso. O valor pago pela amostra será integralmente reembolsado no seu primeiro pedido formal.

2. Qual é o tempo de entrega para o envio de amostras?

Para itens já existentes em nosso catálogo, o envio da amostra é processado e despachado no prazo de até 3 dias úteis.

3. É possível aplicar a nossa própria marca nos produtos?

Sim. Oferecemos o serviço de personalização com a sua marca. Podemos imprimir o seu logótipo tanto nos produtos como nas embalagens, desde que a Quantidade Mínima de Encomenda (MOQ) exigida seja atingida.

4. Qual é a Quantidade Mínima de Encomenda (MOQ) e o tempo de entrega geral?

A quantidade mínima é de apenas 1 unidade para ATS. Normalmente, mantemos em stock disjuntores MCCB com capacidade inferior a 1000A, o que possibilita um suporte e entrega extremamente rápidos.

5. Como é garantida a qualidade dos disjuntores?

A qualidade é assegurada através de duas etapas rigorosas:
1) Monitorização e deteção rigorosa, item por item, durante todo o processo de produção.
2) Inspeção minuciosa de cada produto antes do envio, garantindo que a embalagem esteja perfeitamente intacta.

6. Quais são as principais recomendações para a instalação do disjuntor MCCB?

O disjuntor deve ser instalado em locais livres de vibrações extremas ou choques mecânicos. A altitude máxima recomendada para funcionamento ideal é de 2000 metros acima do nível do mar. O dispositivo suporta tanto montagem vertical como horizontal.
