| MCCB Condições de Trabalho Normais e Métodos de Instalação | |
|---|---|
| Categoria | Requisitos |
| Elevação | O local de instalação não excede os 2000 metros acima do nível do mar |
| Temperatura do ar ambiente | O limite superior não exceda 40 ºC; o limite inferior não exceda -5 ºC; o valor médio de 24 horas não excede os 35 ºC |
| Nível de poluição | Nível 3 |
| Categoria de instalação | Instalação Categoria ILL, disjuntor 1600A IV |
| Atmosférica condições | A humidade relativa atmosférica não excede os 50% quando a temperatura do ar ambiente é de 40 C. pode ter uma humidade relativa superior a uma temperatura mais baixa. A humidade relativa máxima média do mês de wettest é de 90% e a temperatura mínima média do mês é de 25 C. Considerando a condensação que ocorre na superfície do produto devido a alterações de temperatura. |
| Instalação Condições | Instalado em locais sem agitação significativa e vibração por choque, o campo magnético perto do local de instalação não deve exceder 5 limes do campo magnético em qualquer direção, e os disjuntores de fuga devem ser instalados verticalmente. |
| Instalação | O disjuntor pode ser instalado verticalmente (ou seja, verticalmente) ou horizontalmente (ou seja, horizontalmente). |
| Modo de entrada | O disjuntor não pode descer, ou seja, apenas 1,3,5 linhas de alimentação, 2,4,6 linhas de carga |

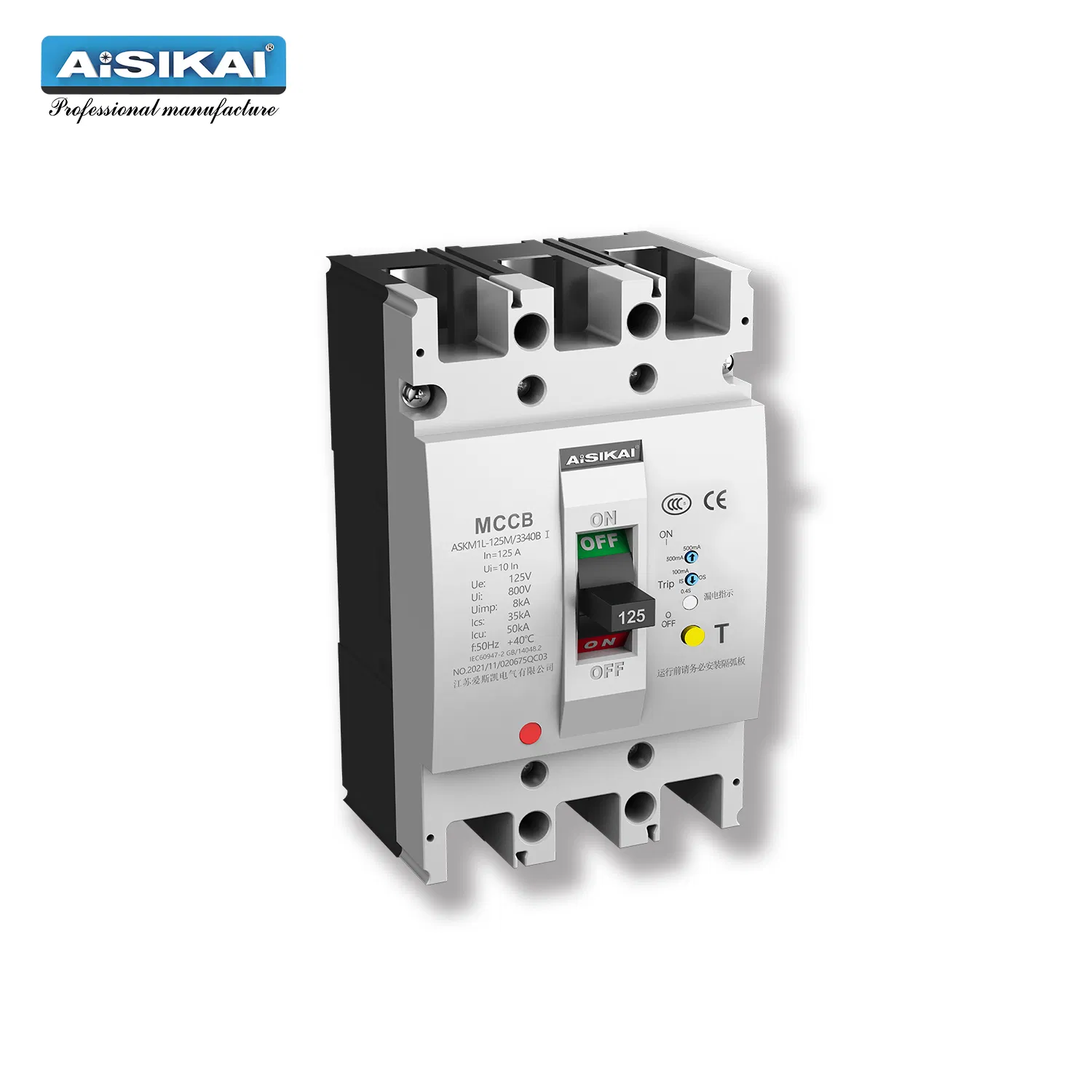

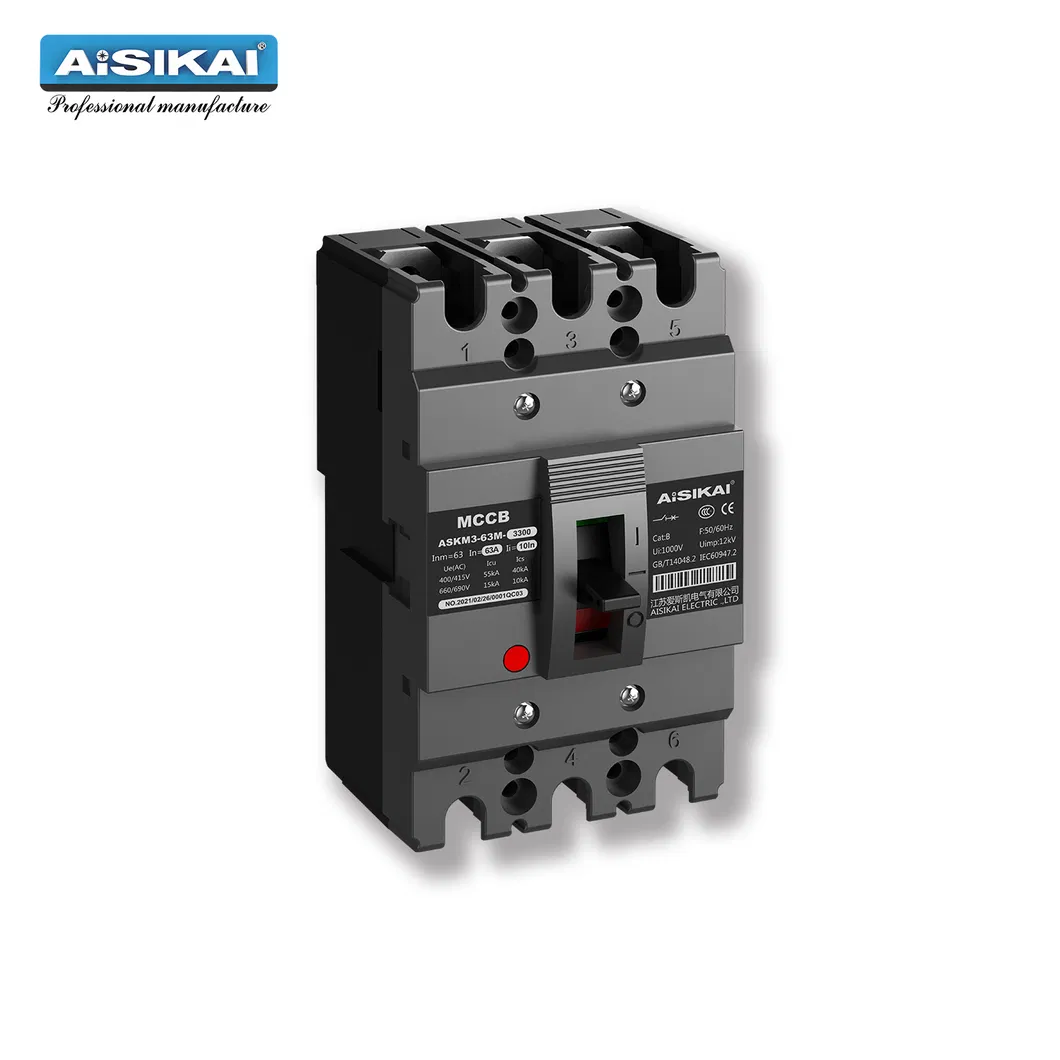

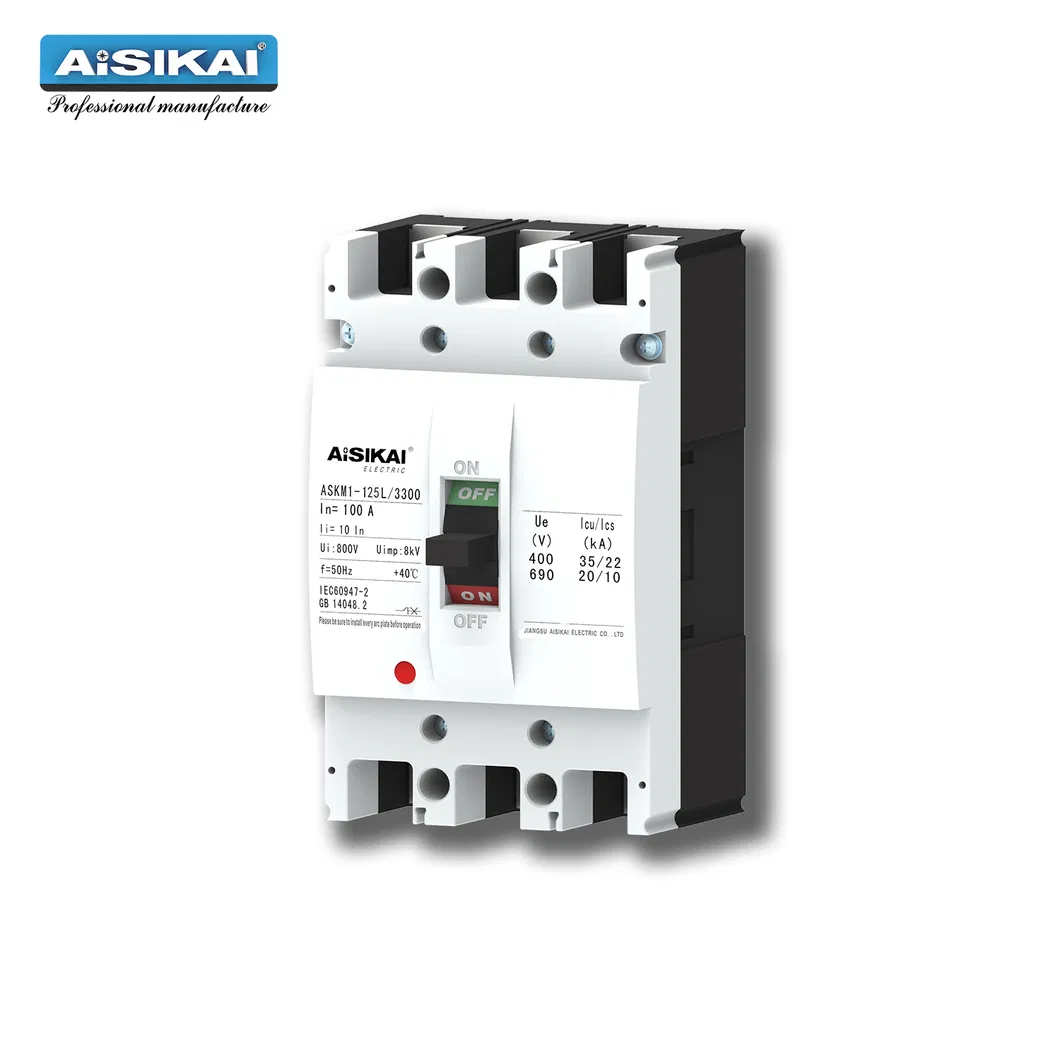

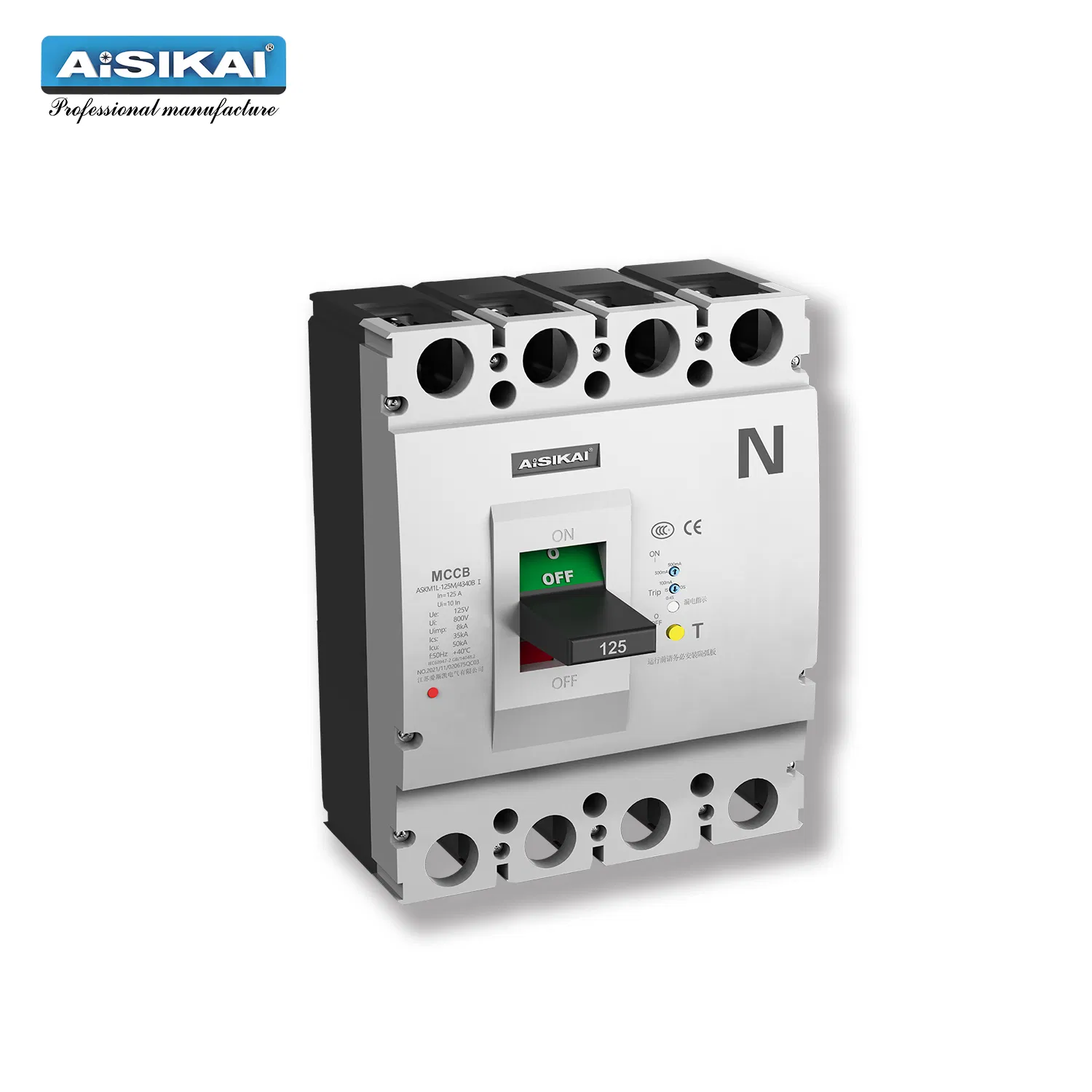

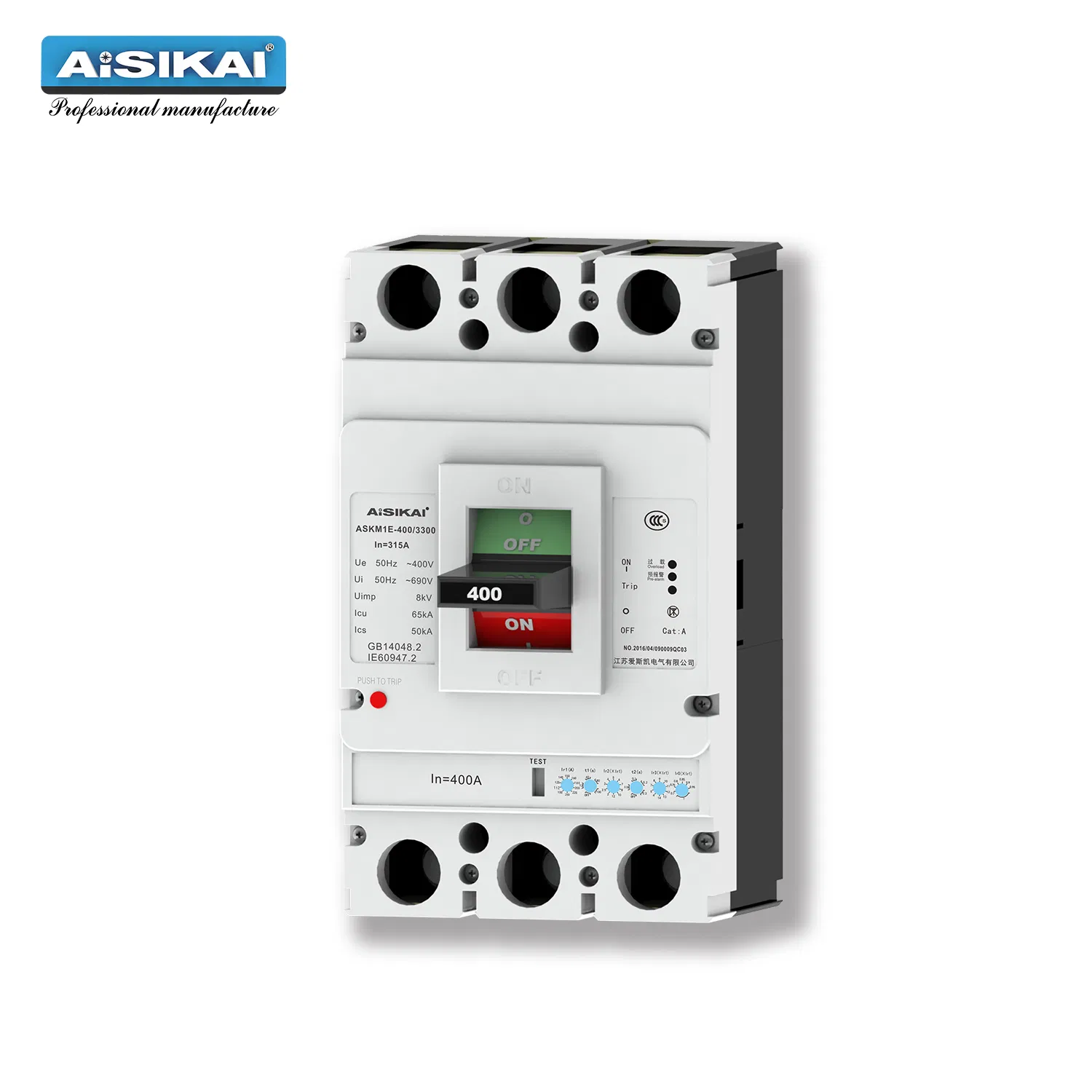

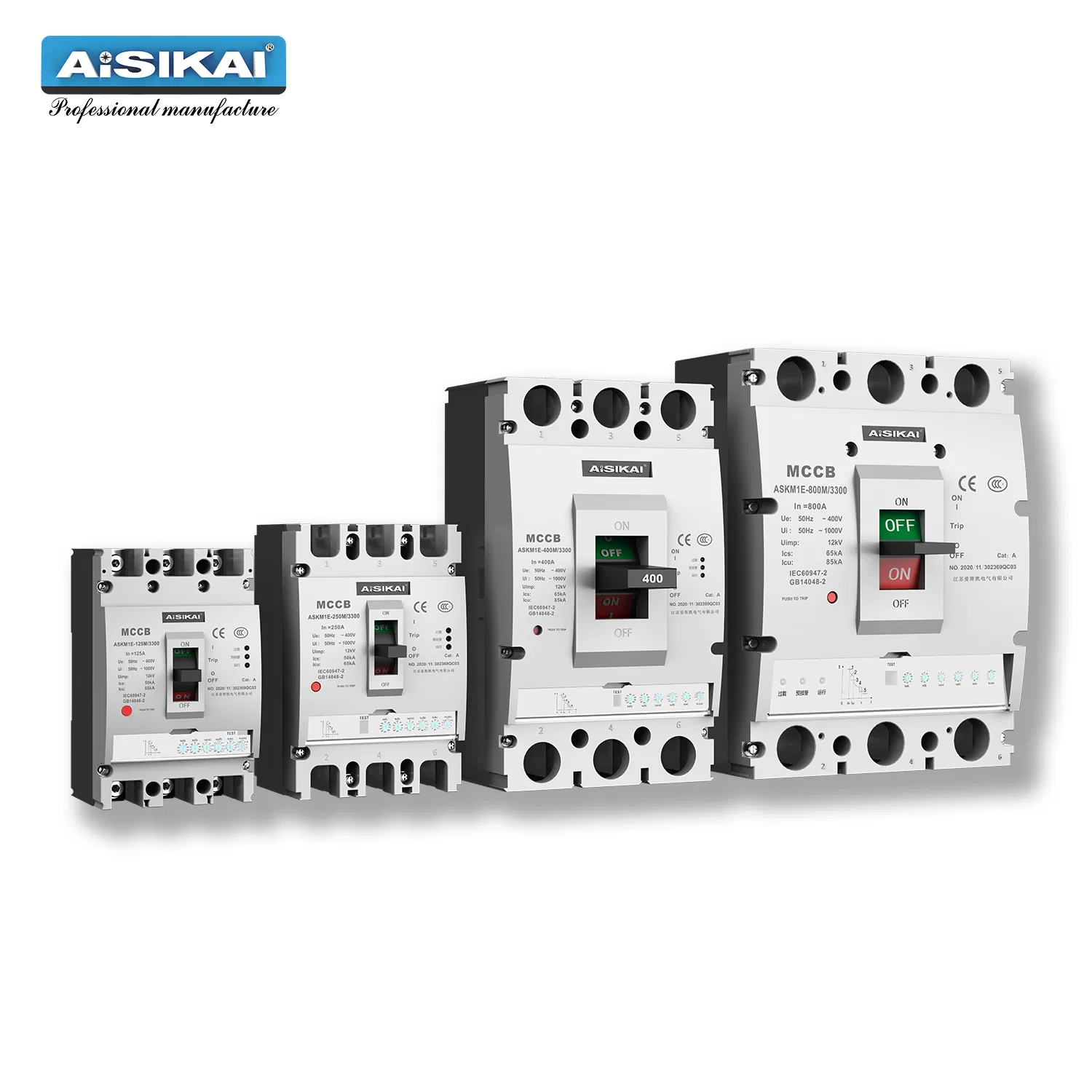

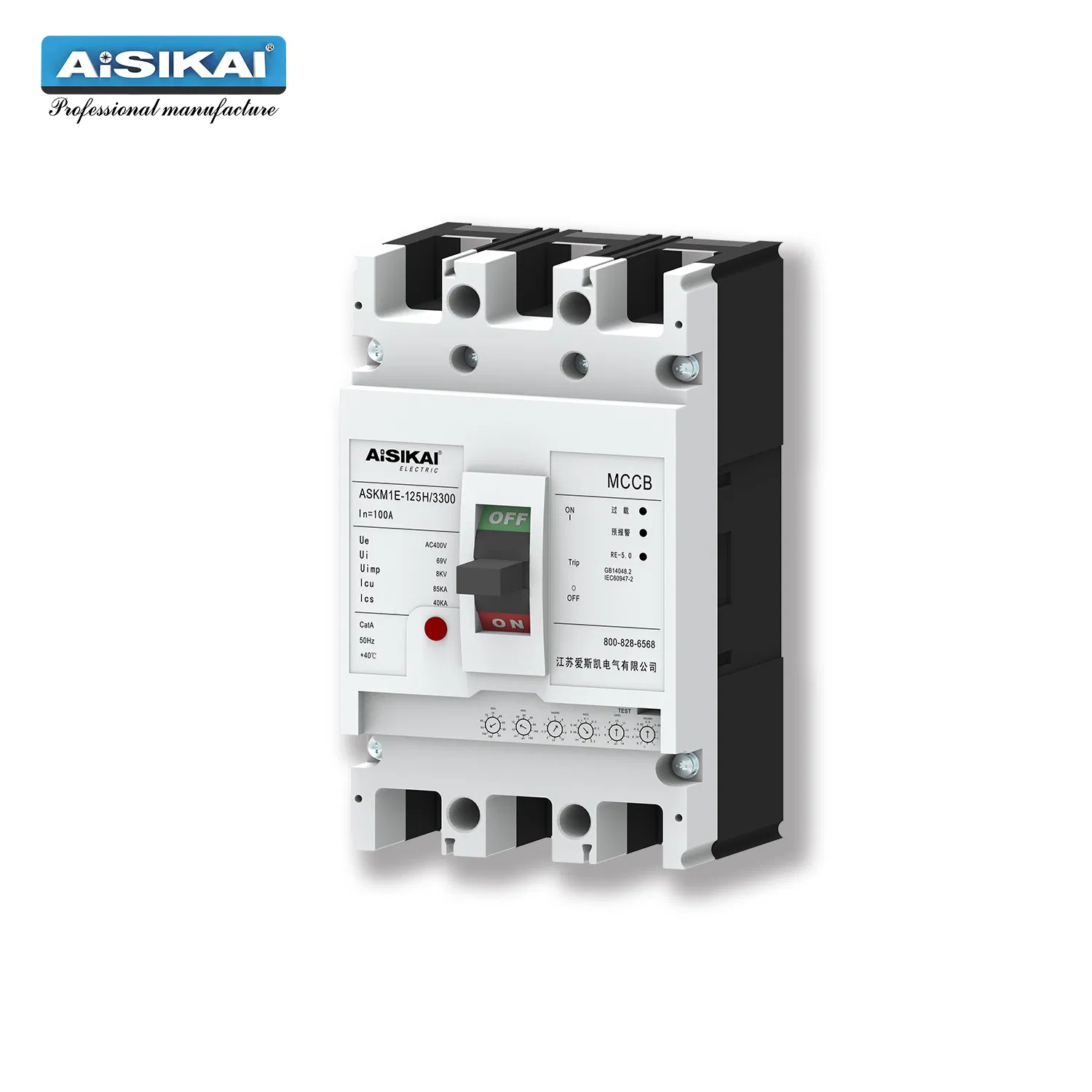

O disjuntor de caixa moldada MCCB é um novo tipo de disjuntor projetado e desenvolvido através da adoção de uma combinação de tecnologias avançadas internacionais.
Disjuntor com dispositivo de protecção contra sobrecarga, curto-circuito e subtensão para proteger as linhas de alimentação e o equipamento contra danos. O disjuntor pode ser instalado verticalmente (ou seja, carga vertical) ou horizontalmente (ou seja, carga cruzada).
De acordo com o nível da sua capacidade nominal de quebra de curto-circuito, está dividido em três categorias, nomeadamente tipo L (tipo padrão), tipo M (tipo de quebra relativamente elevada), tipo H (tipo de quebra elevada), o produto é de pequeno volume, elevada capacidade de quebra, curto arco e características antivibração, é ideal para utilização em terra e marítima.
Tensão de isolamento nominal de 800 V, adequada para CA DE 50 HZ, tensão de trabalho nominal de 690 V e inferior ao circuito para arranque pouco frequente com.
| Caixa Moldada Disjuntor de Circuito Principais Indicadores Técnicos | ||||||||
|---|---|---|---|---|---|---|---|---|
| O valor de parâmetro da acção instantânea característica do MCCB para distribuição é 1o.ln ± 20%, ASKM-1600:7ln ± 20%, o valor de parâmetro da acção instantânea característica do disjuntor de protecção do motor é de 12 ± 20%. | ||||||||
| Item | Número do pólo | Corrente nominal (A) | Tensão nominal de funcionamento (V) | Tensão de isolamento nominal (V) | ICU (limite nominal de capacidade de quebra de curto-circuito) | Distância de formação de arco (mm) | ||
| Tensão de teste (V) | UTI (ka) | ICs (ka) | ||||||
| ASKM1-63L | 3/4 | 10/16/20/25/32/40/50/63 | 400 | 800 | 400 * 1.10 | 22 | 18 | 0 |
| ASKM1-63M | 3/4 | 35 | 22 | |||||
| ASKM1-125L | 3/4 | 16/20/25/32/40/50/63/80/100/125 | 400 | 800 | 400 * 1.10 | 35 | 22 | ≤ 50 |
| ASKM1-125M | 3/4 | 50 | 35 | |||||
| ASKM1-125H | 3/4 | 85 | 50 | |||||
| ASKM1-125L | 3/4 | 690 | 10 | 5 | ||||
| ASKM1-125M | 3/4 | 20 | 10 | |||||
| ASKM1-250L | 3/4 | 100/125/140/160/180/200/225/250 | 400 | 800 | 400 * 1.10 | 35 | 22 | |
| ASKM1-250M | 3/4 | 50 | 35 | |||||
| ASKM1-250H | 3/4 | 85 | 50 | |||||
| ASKM1-250L | 3/4 | 690 | 10 | 5 | ||||
| ASKM1-250M | 3/4 | 20 | 10 | |||||
| Folha de Dimensões do MCCB | |||||||
|---|---|---|---|---|---|---|---|
| Dimensão | M1-63L | M1-63M | M1-125 L/M | M1-125H | M1-250 L/M | M1-250H | M1-250 L/M |
| C | 85 | 85 | 87.5 | 87 | 102 | 102 | 102 |
| E | 51 | 51 | 55 | 55 | 55 | 55 | 55 |
| F | 22 | 22 | 22 | 22 | 22 | 22 | 22 |
| G | 14 | 14 | 17.5 | 17.5 | 23 | 23 | 23 |
| L | 136 | 136 | 150 | 150 | 166 | 166 | 166 |
| W | 78 | 78 | 92 | 92 | 106 | 106 | 106 |
