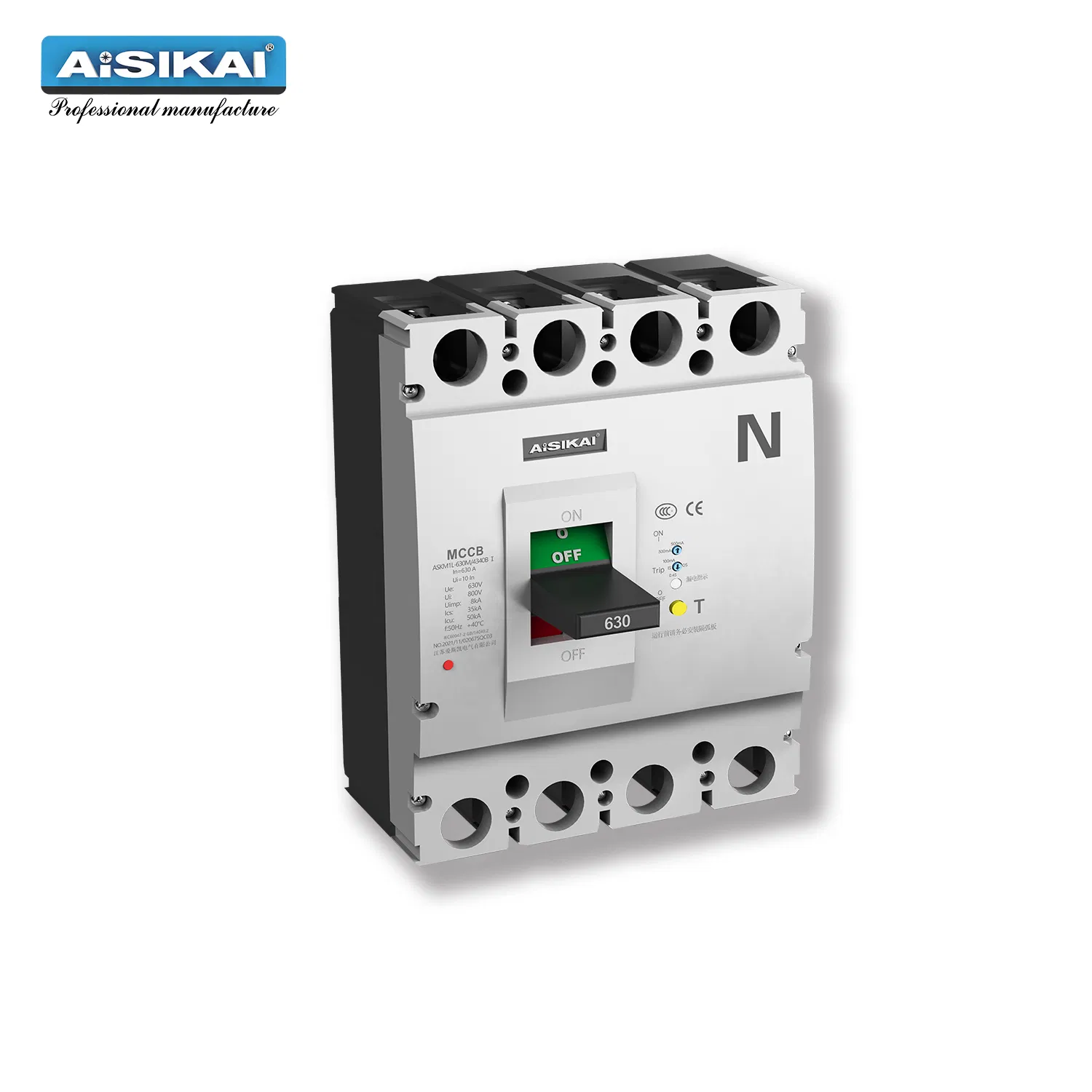

4 Polo 700A Disjuntor de Caixa Moldada Termomagnético Certificado CE

1 / 5

4 Polo 700A Disjuntor de Caixa Moldada Termomagnético Certificado CE

Costumização:	Disponível
Capacidade de Interrupção:	Disjuntores de Baixa Tensão
Operação:	Tipo Elétrico

Enviar consulta

Descrição do produto

Informação Básica

N ° de Modelo. 700A

Velocidade Disjuntor de Tipo Normal

Meio de extinção de arco Ar

Instalação Fixado

Estrutura MCCB

Número pólos 2/3/4p

Tipo Disjuntor de circuito

Função Disjuntor Proteção de Falha

Certificação CE, CCC

poste 3/4

tensão de trabalho nominal 400V

retorno de isolamento nominal 800V

teste a tensão 400*1.1V

icu 22 000

ics 18 000

Pacote de Transporte 1 peça/caixa

Especificação 63A

Código HS 8536500000

Descrição de Produto

MCCB condições de trabalho normais e métodos de instalação
Categoria	Requisitos
Elevação	O local de instalação não excede os 2000 metros acima do nível do mar
Temperatura do ar ambiente	O limite superior não exceda 40 ºC; o limite inferior não exceda -5 ºC; o valor médio de 24 horas não excede os 35 ºC
Nível de poluição	Nível 3
Categoria de instalação	Instalação Categoria ILL, disjuntor 1600A IV
Atmosférica condições	A humidade relativa atmosférica não excede os 50% quando a temperatura do ar ambiente é de 40 C. pode ter uma humidade relativa superior a uma temperatura mais baixa. A humidade relativa máxima média do mês de wettest é de 90% e a temperatura mínima média do mês é de 25 C. Considerando a condensação que ocorre na superfície do produto devido a alterações de temperatura.
Instalação Condições	Instalado em locais sem agitação significativa e vibração por choque, o campo magnético perto do local de instalação não deve exceder 5 limes do campo magnético em qualquer direção, e os disjuntores de fuga devem ser instalados verticalmente.
Instalação	O disjuntor pode ser instalado verticalmente (ou seja, verticalmente) ou horizontalmente (ou seja, horizontalmente).
Modo de entrada	O disjuntor não pode descer, ou seja, apenas 1,3,5 linhas de alimentação, 2,4,6 linhas de carga

O disjuntor de caixa moldada MCCB é um novo tipo de disjuntor projetado e desenvolvido através da adoção de uma combinação de tecnologias avançadas internacionais.

Disjuntor com dispositivo de protecção contra sobrecarga, curto-circuito e subtensão para proteger as linhas de alimentação e o equipamento contra danos. O disjuntor pode ser instalado verticalmente (ou seja, carga vertical) ou horizontalmente (ou seja, carga cruzada).

De acordo com o nível da sua capacidade nominal de quebra de curto-circuito, está dividido em três categorias, nomeadamente tipo L (tipo padrão), tipo M (tipo de quebra relativamente elevada), tipo H (tipo de quebra elevada), o produto é de pequeno volume, elevada capacidade de quebra, curto arco e características antivibração, é ideal para utilização em terra e marítima.

Tensão de isolamento nominal de 800 V, adequada para CA DE 50 HZ, tensão de trabalho nominal de 690 V e inferior ao circuito para arranque pouco frequente com.

Caixa moldada disjuntor de circuito principais indicadores técnicos
O valor de parâmetro da acção instantânea característica do MCCB para distribuição é 1o.ln ± 20%, ASKM-1600:7ln ± 20%, o valor de parâmetro da acção instantânea característica do disjuntor de protecção do motor é de 12 ± 20%.
Item	Número do pólo	Corrente nominal (A)	Tensão nominal de funcionamento (V)	Tensão de isolamento nominal (V)	ICU (limite nominal de capacidade de quebra de curto-circuito)			Distância de formação de arco (mm)
					Tensão de teste (V)	UTI (ka)	ICs (ka)

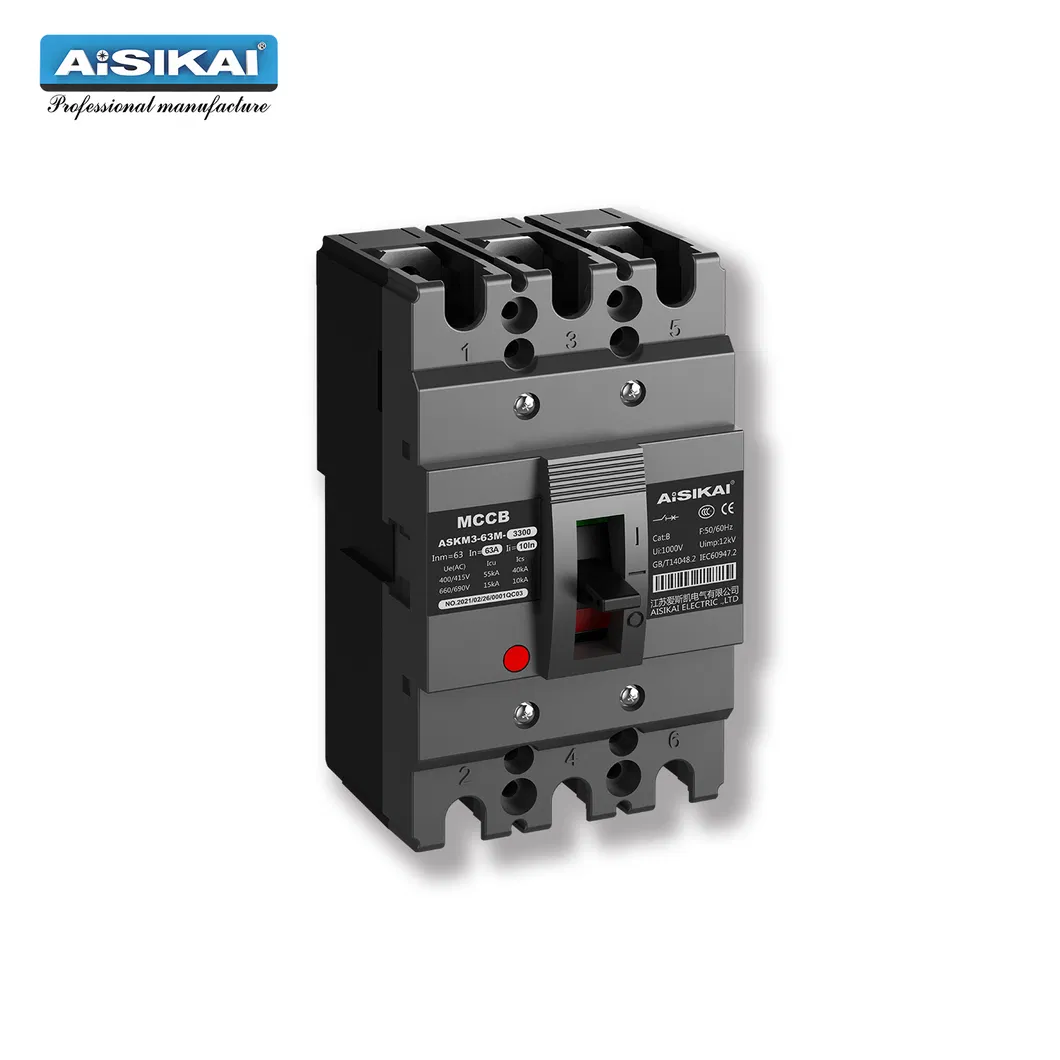

ASKM1-63L	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	22	18	0
ASKM1-63M	3/4					35	22

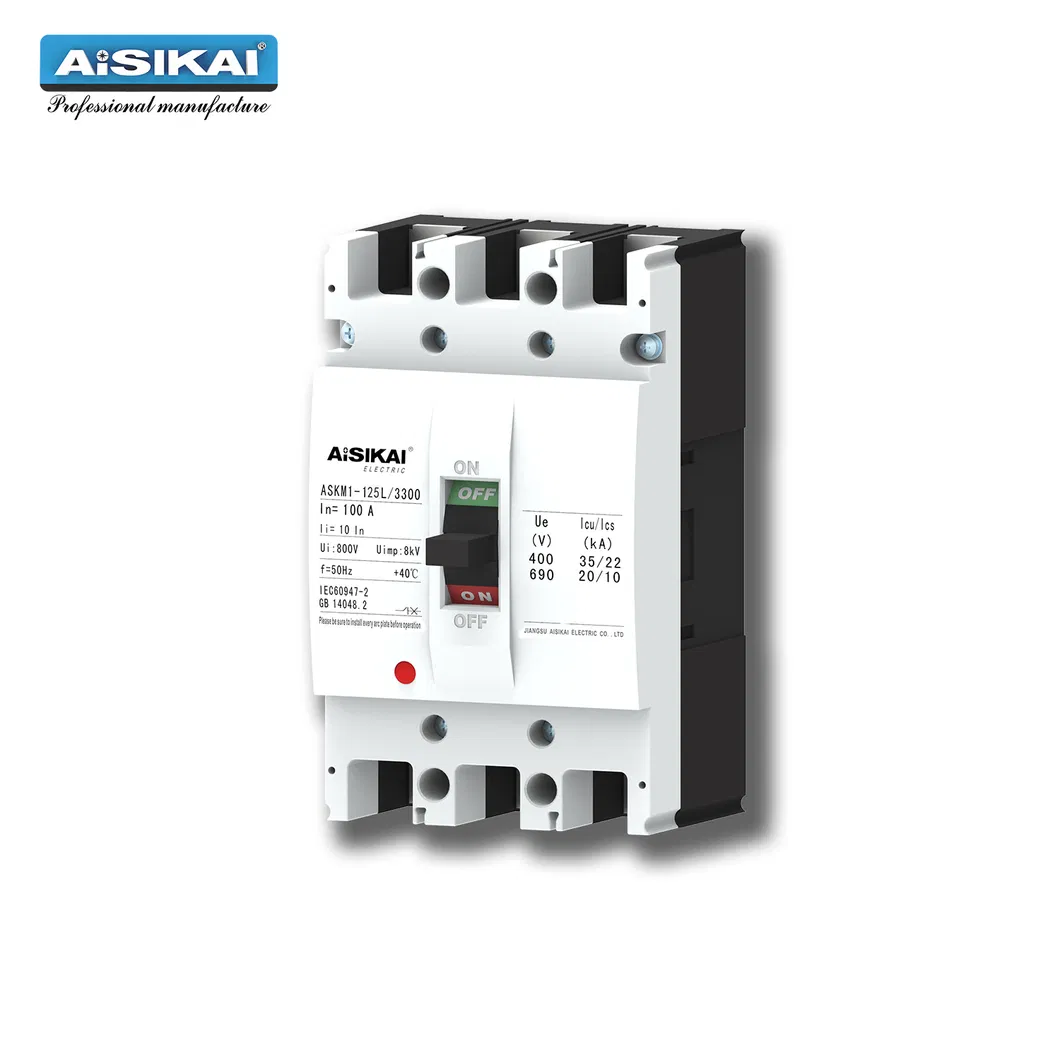

ASKM1 -125 L.	3/4	16/20/25/32/40/50/63/80/ 100/125	400	800	400 * 1.10	35	22	≤ 50
ASKM1 -125 M.	3/4					50	35

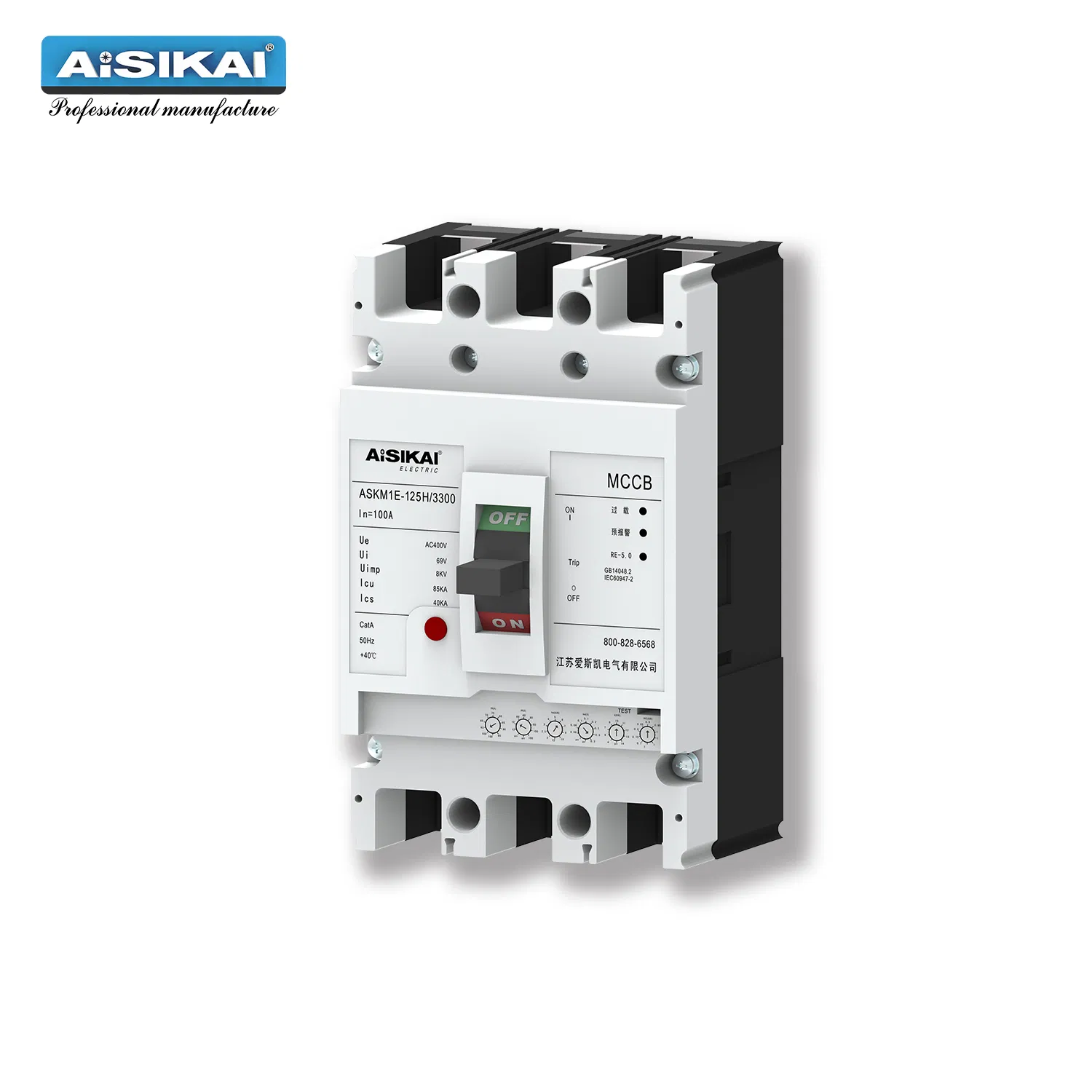

ASKM1-125H	3/4					85	50
ASKM1 -125 L.	3/4		690			10	5
ASKM1 -125 M.	3/4					20	10
ASKM1-250L	3/4	100/125/140/160/180/ 200/225/250	400	800	400 * 1.10	35	22
ASKM1 - 250 M.	3/4					50	35
ASKM1-250H	3/4					85	50
ASKM1-250L	3/4		690			10	5
ASKM1 - 250 M.	3/4					20	10

FOLHA DE DIMENSÕES DO MCCB
Dimensão	M1-63L	M1-63M	M1 - 125 L/M.	M1 - 125H	M1 - 250 L/M	M1 - 250H	M1 - 250 L/M
Dimensões Gerais	C	85	85	87.5	87	102	102
	E	51	51	55	55	55	55
	F	22	22	22	22	22	22
	G	14	14	17.5	17.5	23	23
	H	76	76	73	90	89	106
	L	136	136	150	150	166	166
	W	78	78	92	92	106	106
Dimensões de Montagem	A	25	25	30	30	35	35
	B	117	117	129	129	129	126
	Φd	4.5	4.5	4.5 * 6	4.5 * 6	4.5 * 6	5.5

Perguntas Frequentes (FAQ)

Como posso obter uma amostra?

Antes de receber a primeira encomenda, solicitamos o pagamento do custo da amostra e da taxa de envio expresso. O custo da amostra será devolvido na sua primeira encomenda realizada.

Qual é o prazo de entrega da amostra?

Para itens existentes em estoque, o envio é realizado no prazo de 3 dias.

É possível produzir os produtos com a nossa marca?

Sim. Podemos imprimir o seu logótipo nos produtos e embalagens, desde que a quantidade atinja o nosso MOQ (Quantidade Mínima de Encomenda).

Qual é a política de MOQ e o tempo de entrega?

O MOQ é de 1 unidade para ATS. Normalmente, os disjuntores MCCB abaixo de 1000A estão disponíveis em estoque para garantir um fornecimento rápido.

Como é garantida a qualidade dos produtos?

A qualidade é assegurada por meio de: 1) Inspeção rigorosa unitária durante todo o processo de produção. 2) Controle rigoroso de qualidade em cada produto antes do envio, com verificação de embalagem intacta.
