4 Polo 125A Disjuntor de Caixa Moldada Termomagnético Certificado CE

1 / 5

4 Polo 125A Disjuntor de Caixa Moldada Termomagnético Certificado CE

Costumização:	Disponível
Capacidade de Interrupção:	Disjuntores de Baixa Tensão
Operação:	Tipo Elétrico

Enviar consulta

Descrição do produto

Informação Básica

N ° de Modelo 125A

Velocidade Disjuntor de Tipo Normal

Meio de extinção de arco Ar

Instalação Fixado

Estrutura MCCB

Número pólos 2/3/4p

Tipo Disjuntor de circuito

Função Disjuntor Proteção de Falha

Certificação CE, CCC

poste 3/4

tensão de trabalho nominal 400V

retorno de isolamento nominal 800V

teste a tensão 400*1.1V

icu 22 000

ics 18 000

Pacote de Transporte 1 peça/caixa

Especificação 63A

Código HS 8536500000

Capacidade de Produção 6000 peças/mês

Descrição de Produto

Condições de Trabalho Normais e Métodos de Instalação

Categoria	Requisitos
Elevação	O local de instalação não excede os 2000 metros acima do nível do mar
Temperatura do ar ambiente	O limite superior não exceda 40 ºC; o limite inferior não exceda -5 ºC; o valor médio de 24 horas não excede os 35 ºC
Nível de poluição	Nível 3
Categoria de instalação	Instalação Categoria ILL, disjuntor 1600A IV
Condições atmosféricas	A humidade relativa atmosférica não excede os 50% quando a temperatura do ar ambiente é de 40 C. pode ter uma humidade relativa superior a uma temperatura mais baixa. A humidade relativa máxima média do mês de wettest é de 90% e a temperatura mínima média do mês é de 25 C. Considerando a condensação que ocorre na superfície do produto devido a alterações de temperatura.
Condições de Instalação	Instalado em locais sem agitação significativa e vibração por choque, o campo magnético perto do local de instalação não deve exceder 5 limes do campo magnético em qualquer direção, e os disjuntores de fuga devem ser instalados verticalmente.
Instalação	O disjuntor pode ser instalado verticalmente (ou seja, verticalmente) ou horizontalmente (ou seja, horizontalmente).
Modo de entrada	O disjuntor não pode descer, ou seja, apenas 1,3,5 linhas de alimentação, 2,4,6 linhas de carga

⚡ Visão Geral do Produto

O disjuntor de caixa moldada MCCB é um novo tipo de disjuntor projetado e desenvolvido através da adoção de uma combinação de tecnologias avançadas internacionais.

Este disjuntor possui dispositivos de proteção contra sobrecarga, curto-circuito e subtensão para proteger as linhas de alimentação e o equipamento contra danos. O disjuntor pode ser instalado verticalmente (carga vertical) ou horizontalmente (carga cruzada).

De acordo com o nível da sua capacidade nominal de quebra de curto-circuito, está dividido em três categorias, nomeadamente tipo L (tipo padrão), tipo M (tipo de quebra relativamente elevada) e tipo H (tipo de quebra elevada). O produto apresenta pequeno volume, elevada capacidade de quebra, arco curto e características antivibração, sendo ideal para utilização em terra e marítima.

Tensão de isolamento nominal de 800 V, adequada para CA de 50 HZ, tensão de trabalho nominal de 690 V e inferior ao circuito para arranque pouco frequente.

Principais Indicadores Técnicos

* O valor de parâmetro da acção instantânea característica do MCCB para distribuição é 10.ln ± 20%, ASKM-1600:7ln ± 20%, o valor de parâmetro da acção instantânea característica do disjuntor de protecção do motor é de 12 ± 20%.

Item	Nº de Pólos	Corrente Nominal (A)	Tensão Nominal (V)	Tensão Isolamento (V)	Tensão Teste (V)	ICU (ka)	ICs (ka)	Distância Arco (mm)

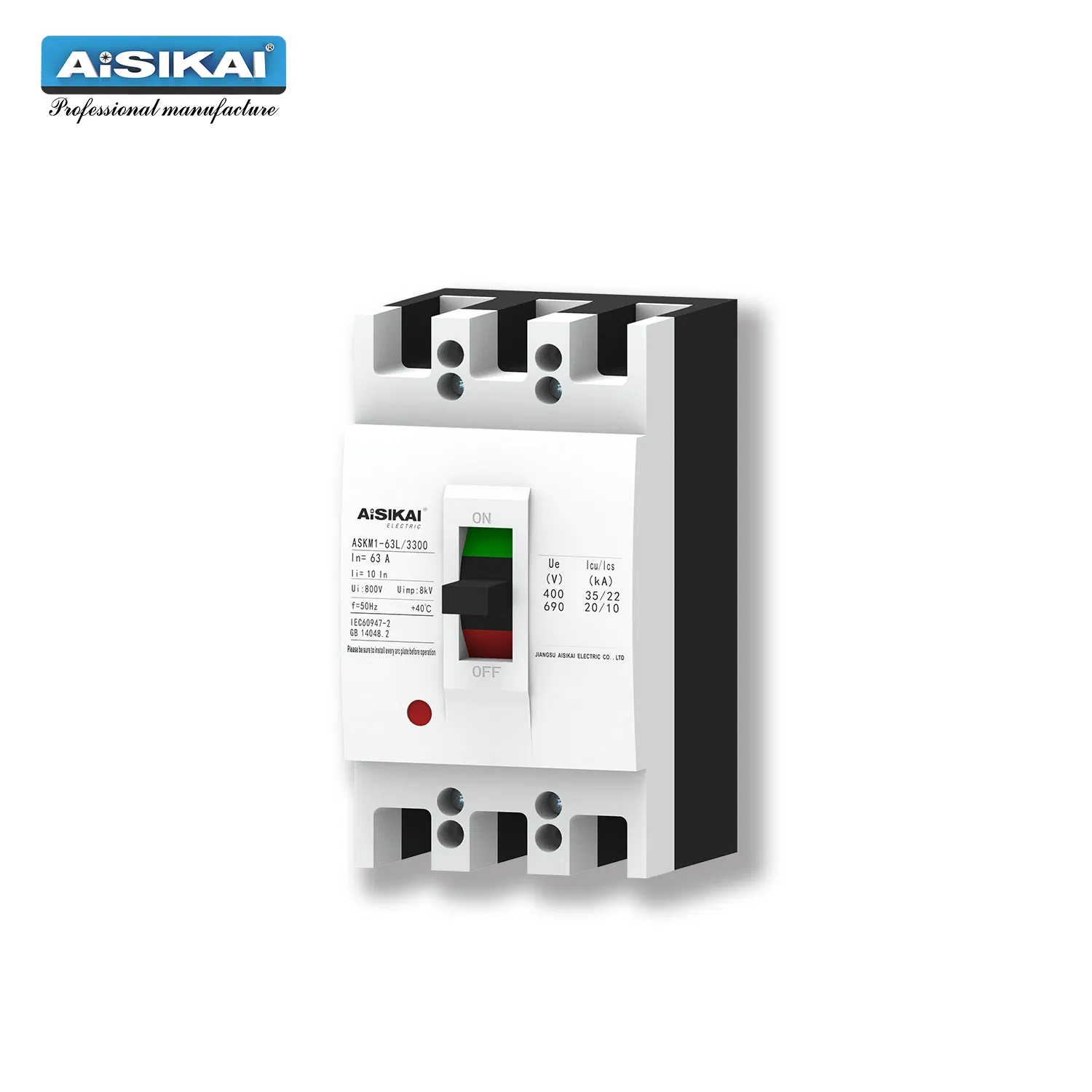

ASKM1-63L	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	22	18	0
ASKM1-63M	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	35	22	0

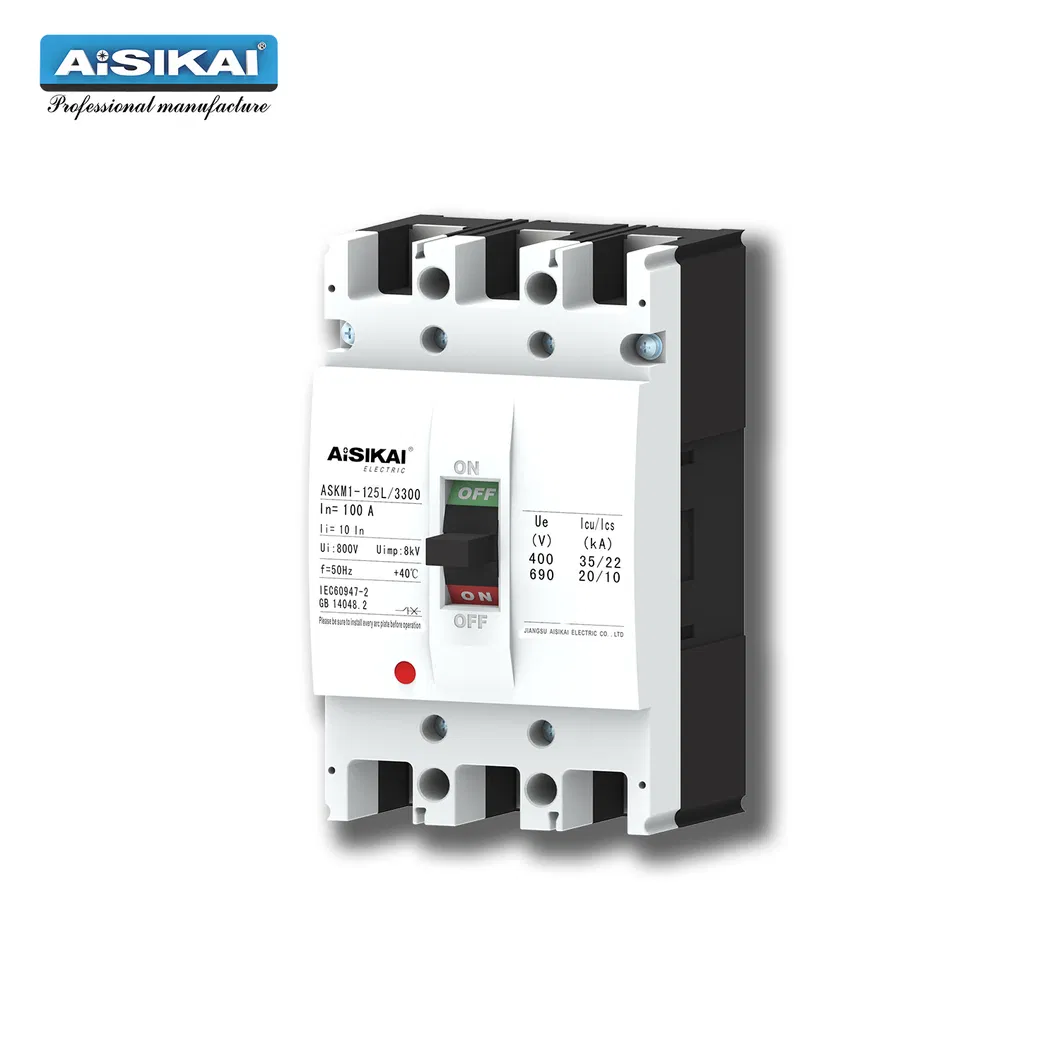

ASKM1-125L	3/4	16/20/25/32/40/50/63/80/100/125	400	800	400 * 1.10	35	22	≤ 50
ASKM1-125M	3/4					50	35
ASKM1-125H	3/4					85	50
ASKM1-125L	3/4		690			10	5
ASKM1-125M	3/4		690			20	10
ASKM1-250L	3/4	100/125/140/160/180/200/225/250	400	800	400 * 1.10	35	22	≤ 50
ASKM1-250M	3/4					50	35
ASKM1-250H	3/4					85	50

Folha de Dimensões

Dimensão	M1-63L	M1-63M	M1-125 L/M	M1-125H	M1-250 L/M	M1-250H
C	85	85	87.5	87	102	102
E	51	51	55	55	55	55
F	22	22	22	22	22	22
G	14	14	17.5	17.5	23	23
L	136	136	150	150	166	166
W	78	78	92	92	106	106

Perguntas Frequentes (FAQ)

Q: Como posso obter uma amostra?

R: Antes de receber a primeira encomenda, é necessário pagar o custo da amostra e a taxa de envio expresso. O custo da amostra será reembolsado no valor da sua primeira encomenda.

Q: Qual é o prazo de entrega das amostras?

R: Para itens existentes em stock, as amostras são preparadas e enviadas no prazo de 3 dias.

Q: É possível personalizar os produtos com a nossa própria marca?

R: Sim. Podemos imprimir o seu logótipo nos produtos e nas embalagens, desde que seja cumprida a quantidade mínima de encomenda (MOQ) exigida.

Q: Qual é a quantidade mínima de encomenda (MOQ) e o tempo de entrega geral?

R: O MOQ é de 1 unidade para ATS. Normalmente, os disjuntores MCCB inferiores a 1000A encontram-se disponíveis em stock para garantir um fornecimento rápido.

Q: Como é garantida a qualidade dos produtos?

R: A qualidade é assegurada através de: 1) Deteção e testes rigorosos de forma individual durante o processo de produção. 2) Inspeção minuciosa de cada produto antes do envio, garantindo que a embalagem esteja completamente intacta.
