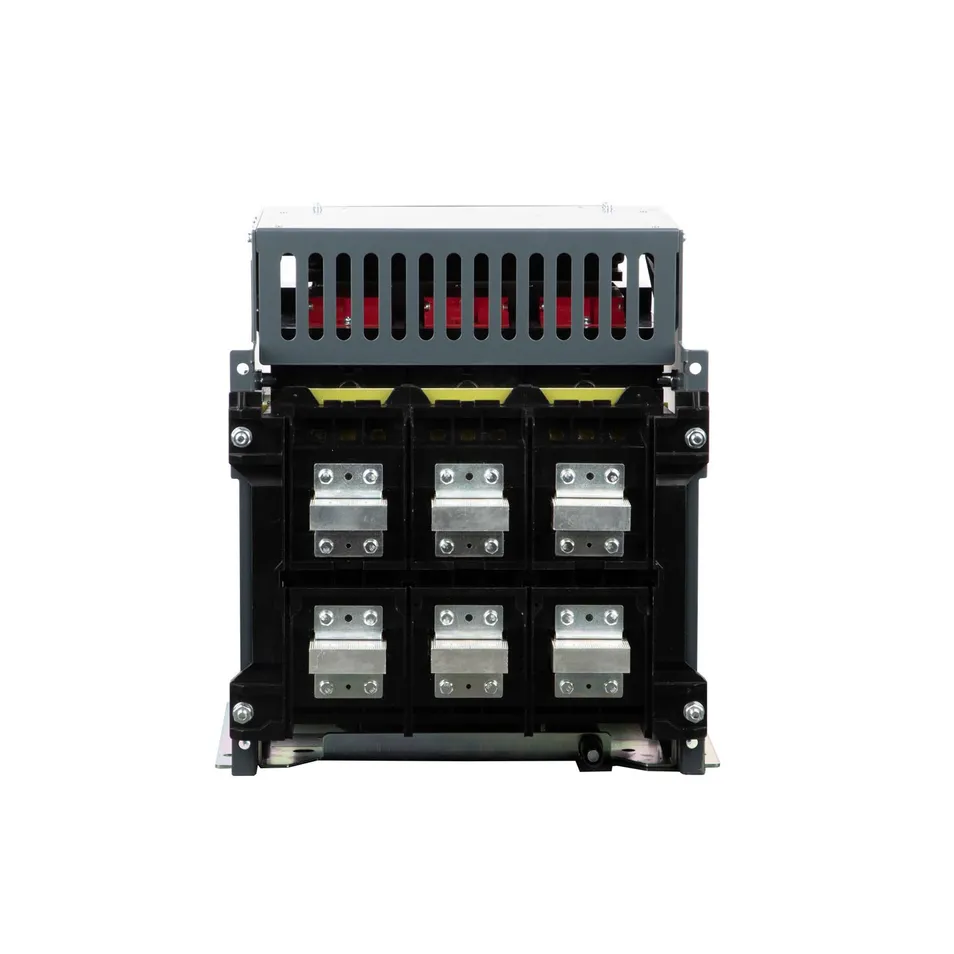

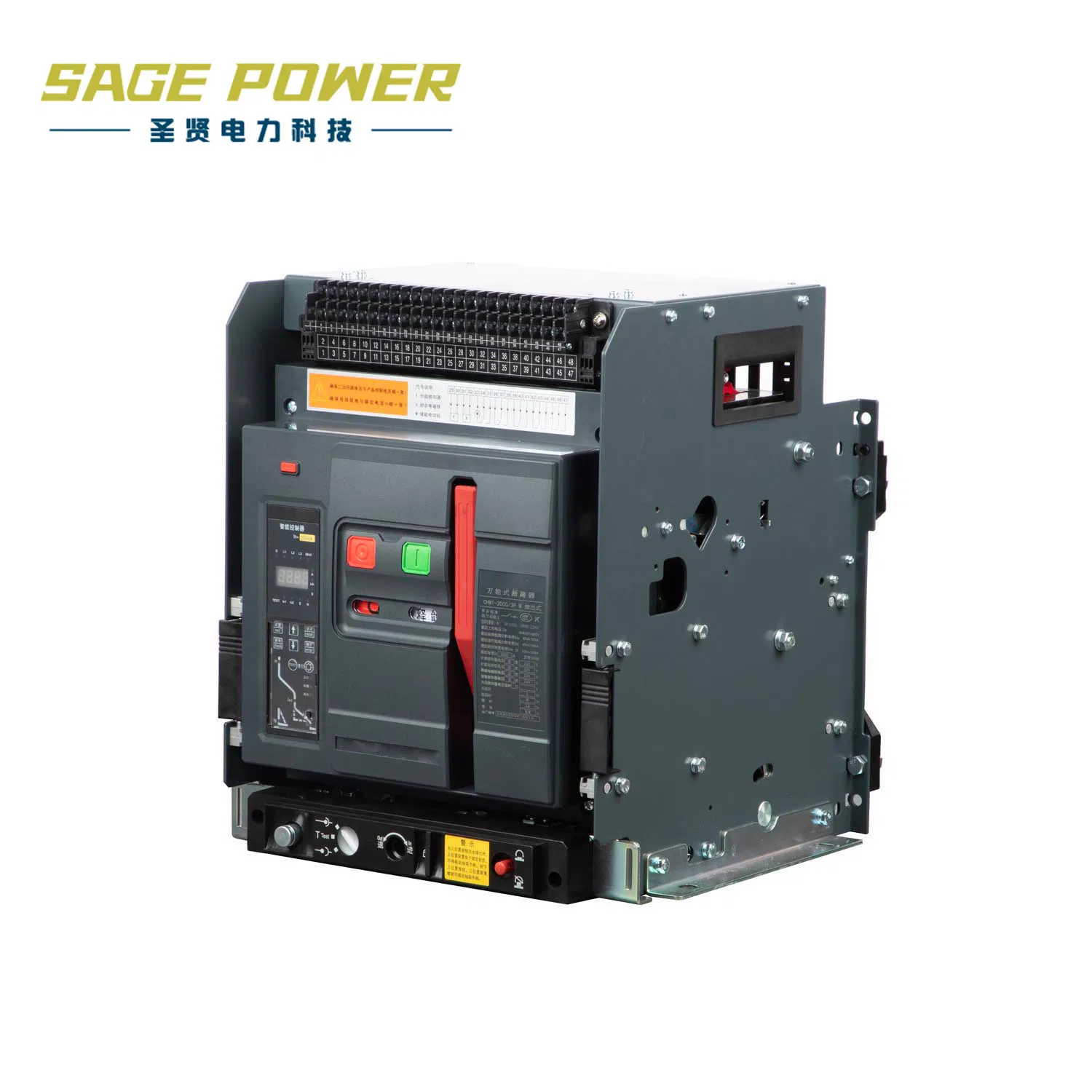

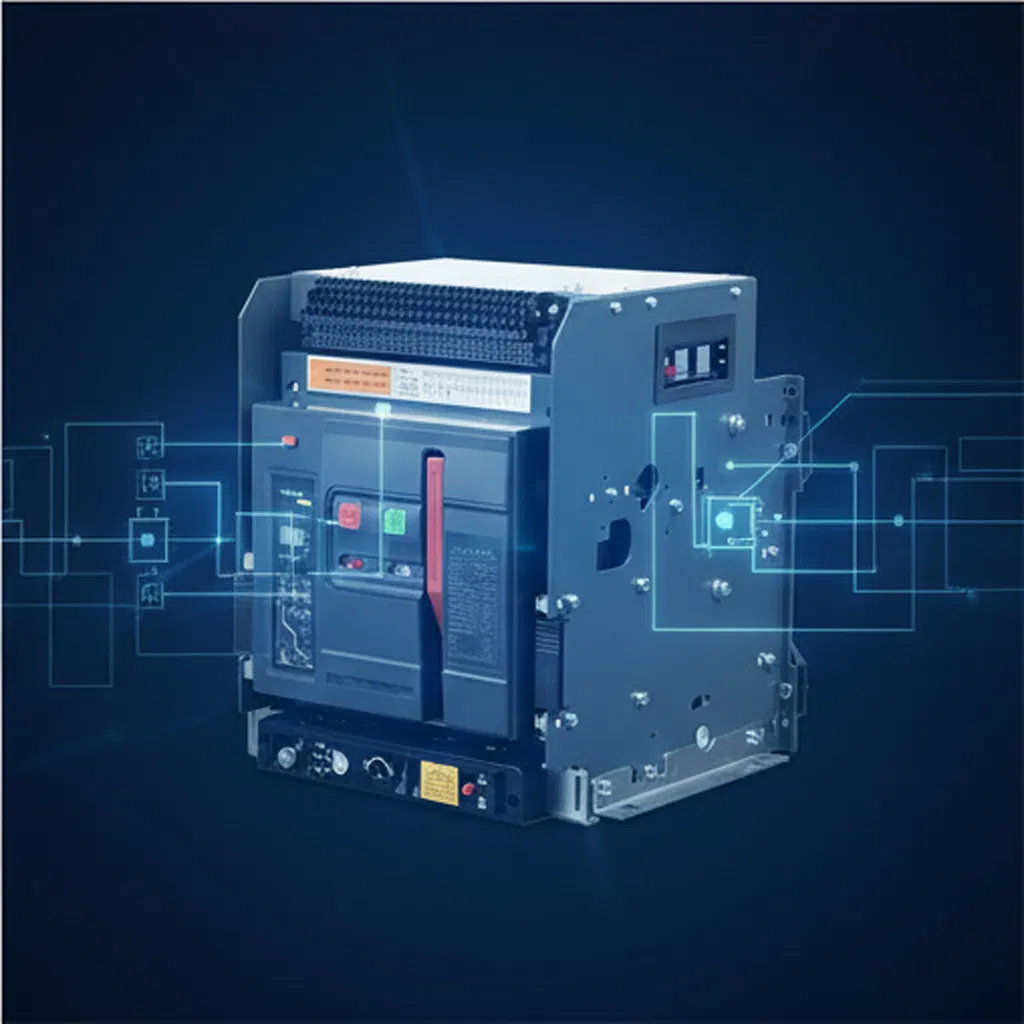

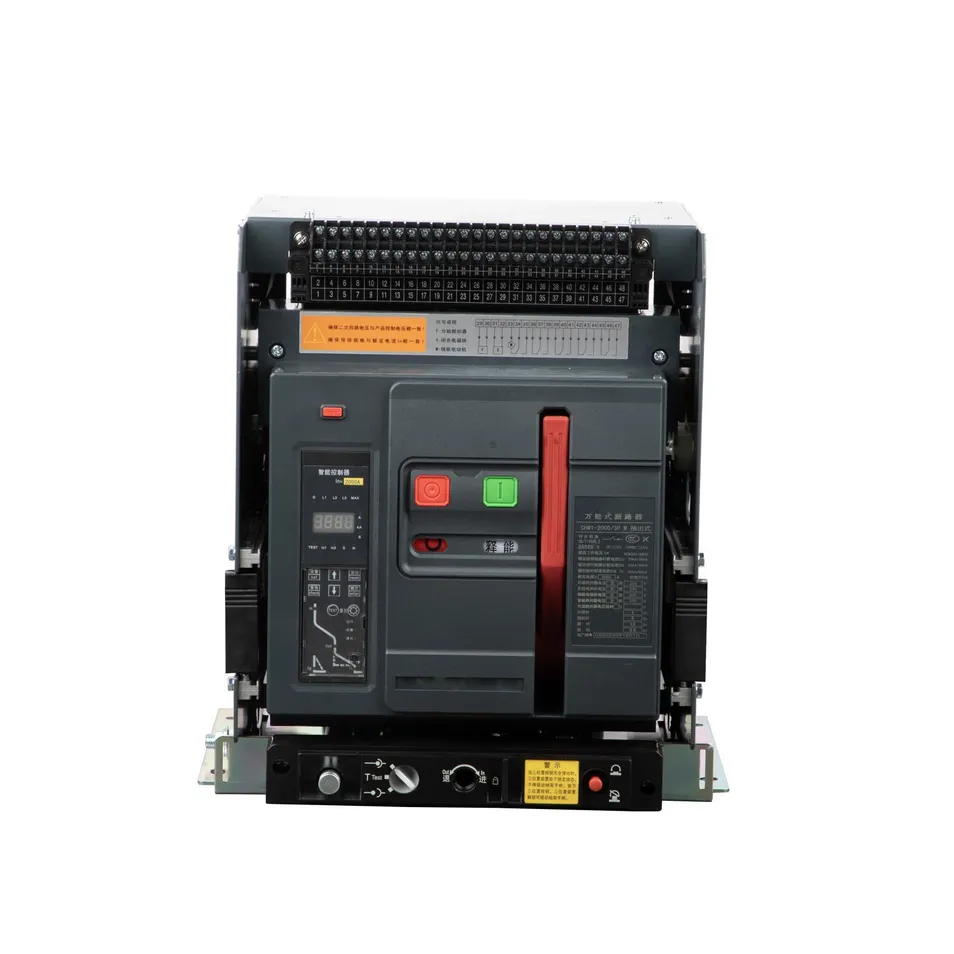

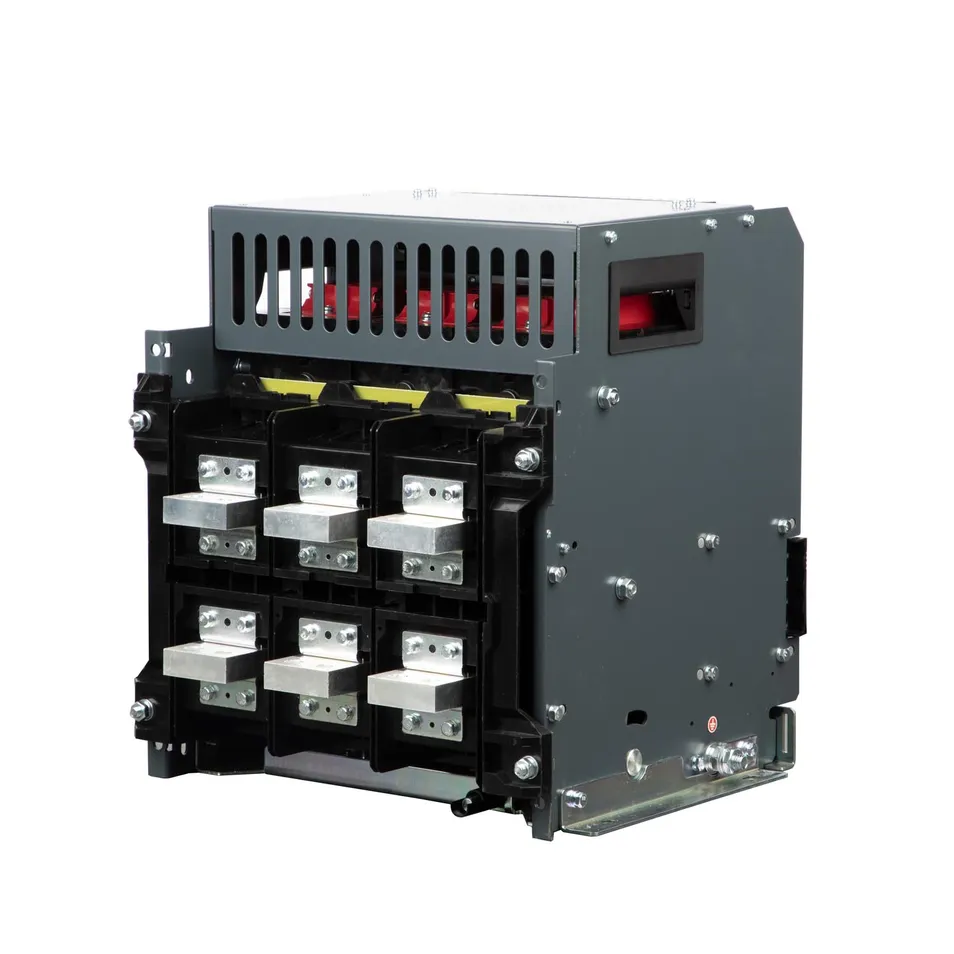

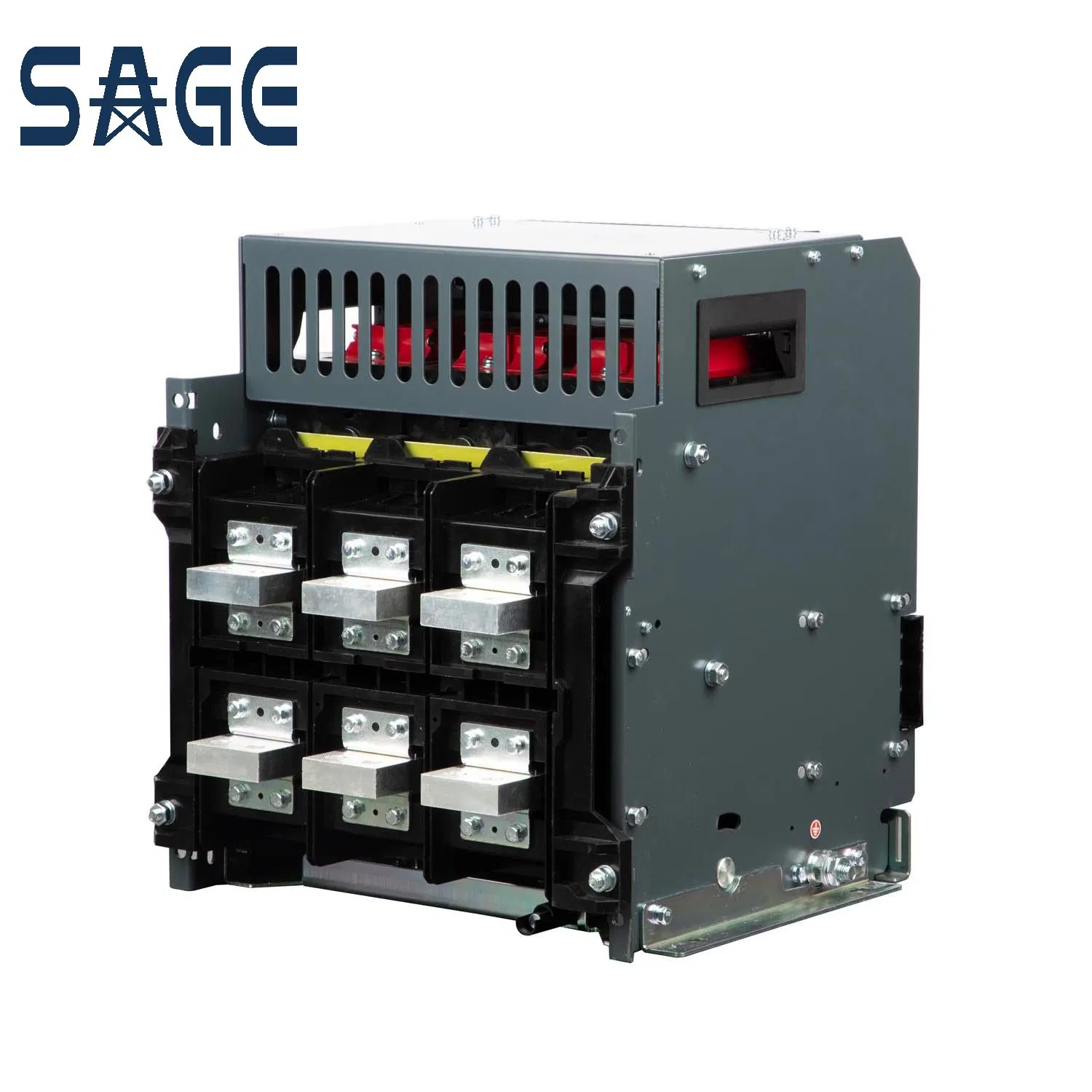

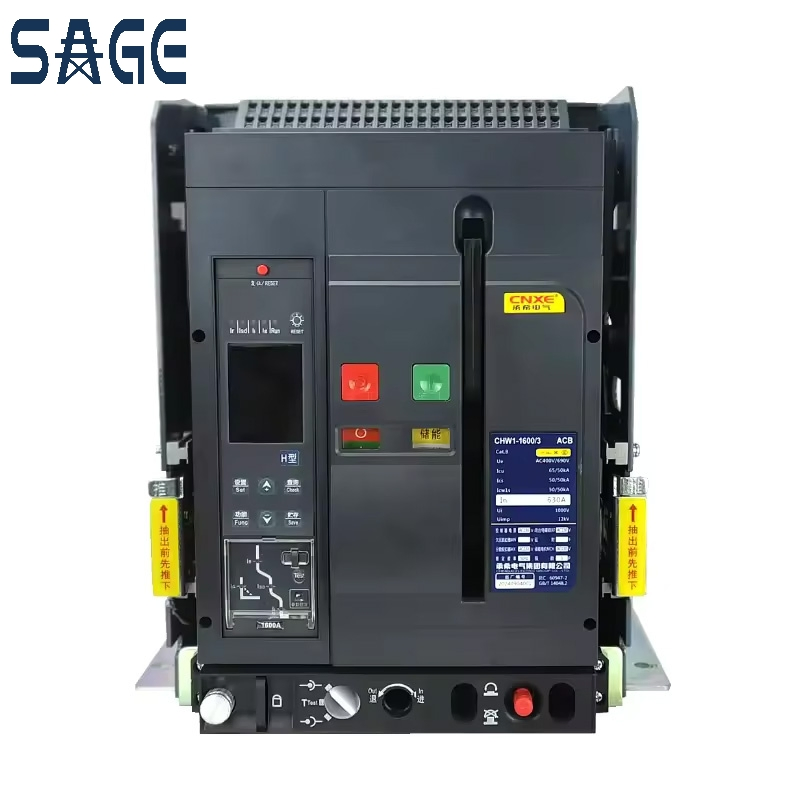

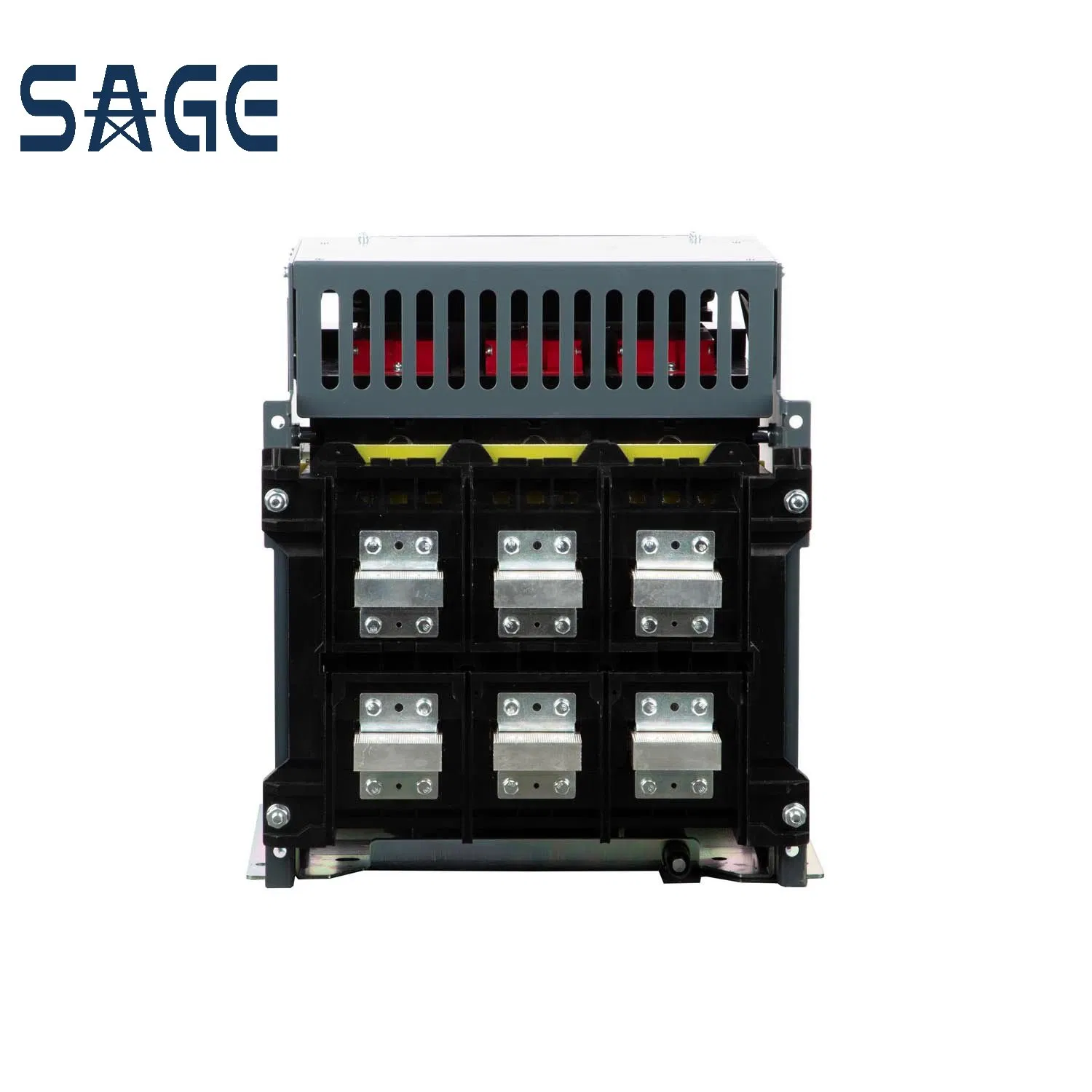

O disjuntor universal inteligente da série WCW1 é ideal para redes de distribuição de CA 50 Hz, com uma tensão nominal até 600 V (690 V) e corrente de 200A a 6300A. Distribui linhas de energia e salvaguarda equipamentos elétricos contra danos causados por sobrecarga, subtensão, curto-circuitos e ligação à terra monofásica.
Este equipamento dispõe de proteção inteligente com seleção precisa, aumentando a fiabilidade da fonte de alimentação e evitando interrupções desnecessárias. Possui uma interface de comunicação aberta para atender aos requisitos de controle do tipo "Four-Remote" de centros de controle e sistemas de automação. A sua tensão de resistência de impulso é de 8000V a uma altitude de 2000 metros.
| Estrutura & Corrente Nominal (Inm) | Correntes Nominais Suportadas (In) | |||||
|---|---|---|---|---|---|---|
| 1000 A | 200, 400, 630, 800, 1000 A | |||||
| 2000 A | 630, 800, 1000, 1250, 1600, 2000 A | |||||
| 3200 A | 2000, 2500, 2900, 3200 A | |||||
| 4000 A | 3200, 3600, 4000 A | |||||
| 6300 A | 4000, 5000, 6300 A | |||||
| Nível de Estrutura (Inm) | 1000 A | 2000 A | 3200 A | 4000 A | 6300 A | |
| Icu (400V) o-CO | 42 kA | 65 kA | 80 kA | 80 kA | 120 kA | |
| Icu (690V) o-CO | 25 kA | 50 kA | 65 kA | 65 kA | 85 kA | |
| Ics (400V) o-CO-CO | 30 kA | 40 kA | 50 kA | 50 kA | 100 kA | |
| Ics (690V) o-CO-CO | 20 kA | 40 kA | 50 kA | 50 kA | 75 kA | |
| Icw (400V) 1s | 30 kA | 40 kA | 65 kA | 65 kA | 100 kA | |
| Icw (690V) 1s | 20 kA | 40 kA | 50 kA | 50 kA | 75 kA | |
