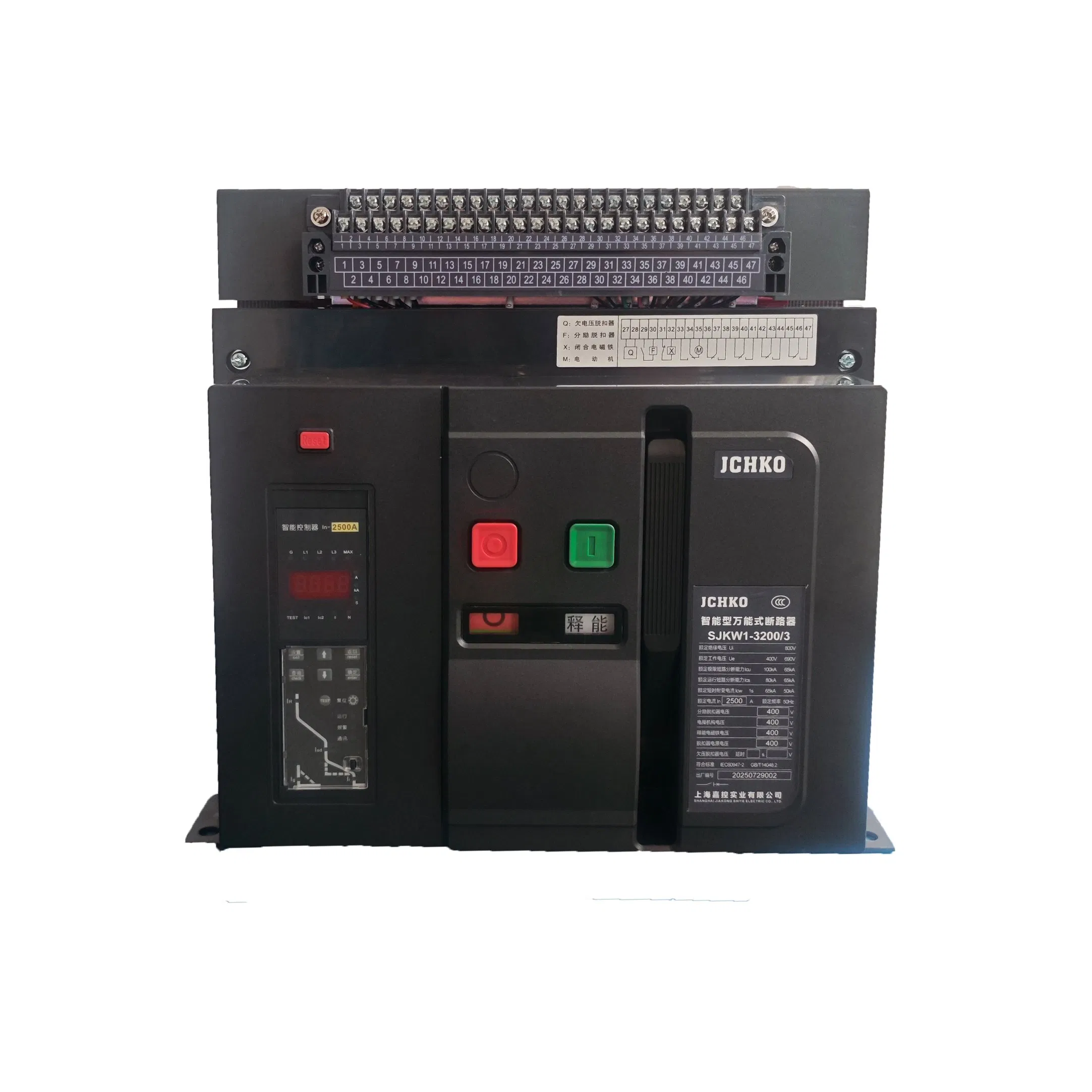

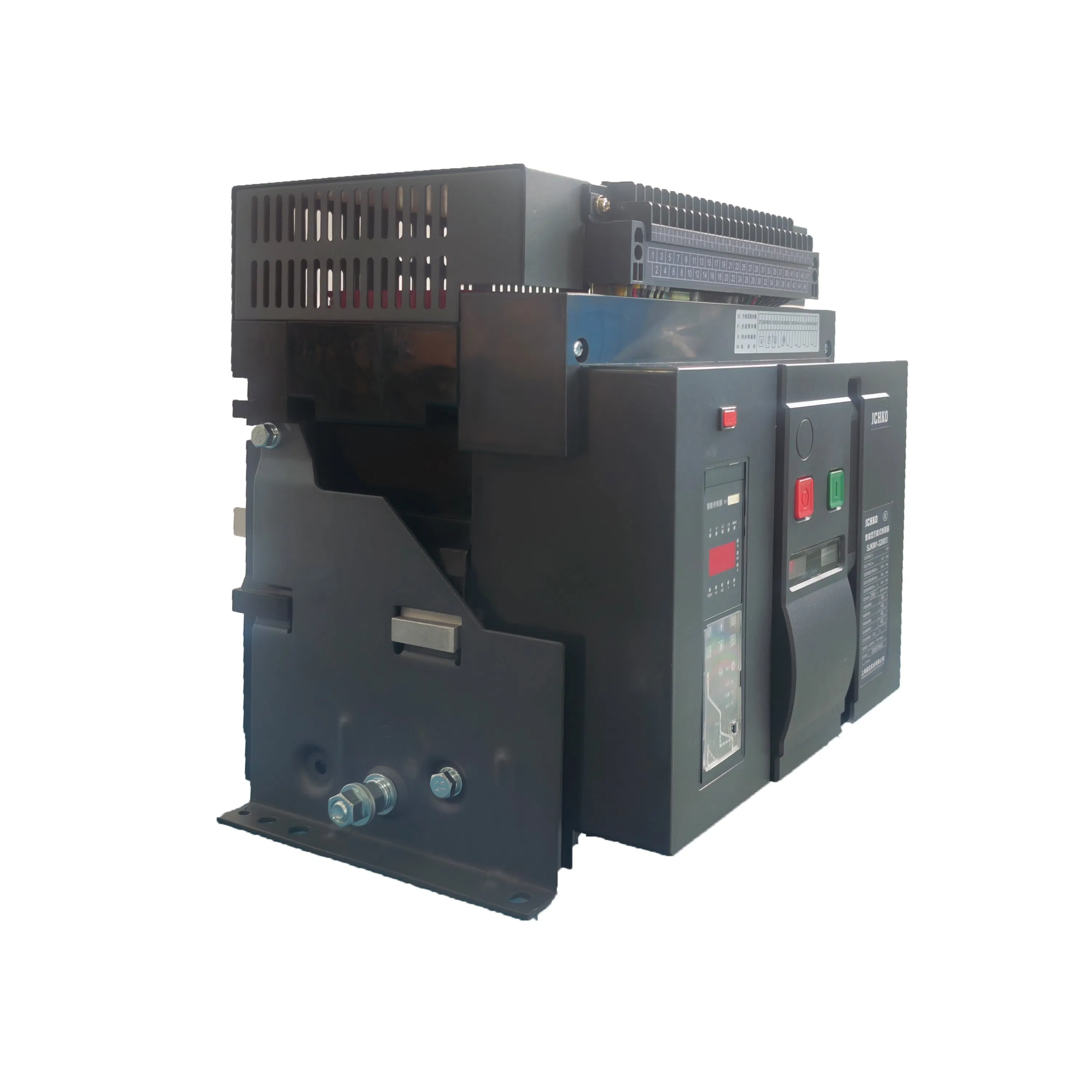

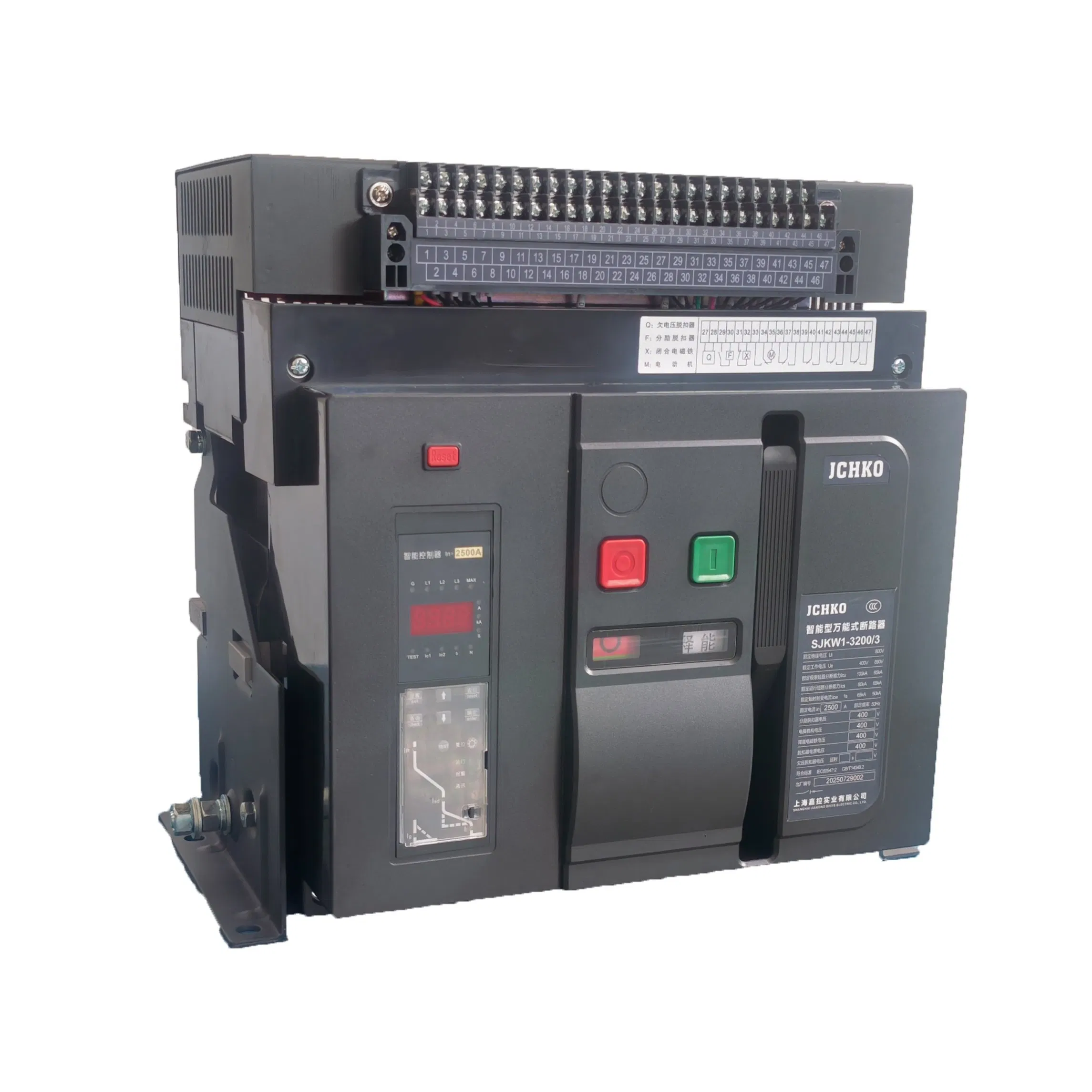

0226 Disjuntor Universal Sjkw1-2500 200A-6300A 660V Proteção Inteligente

Descrição do Produto

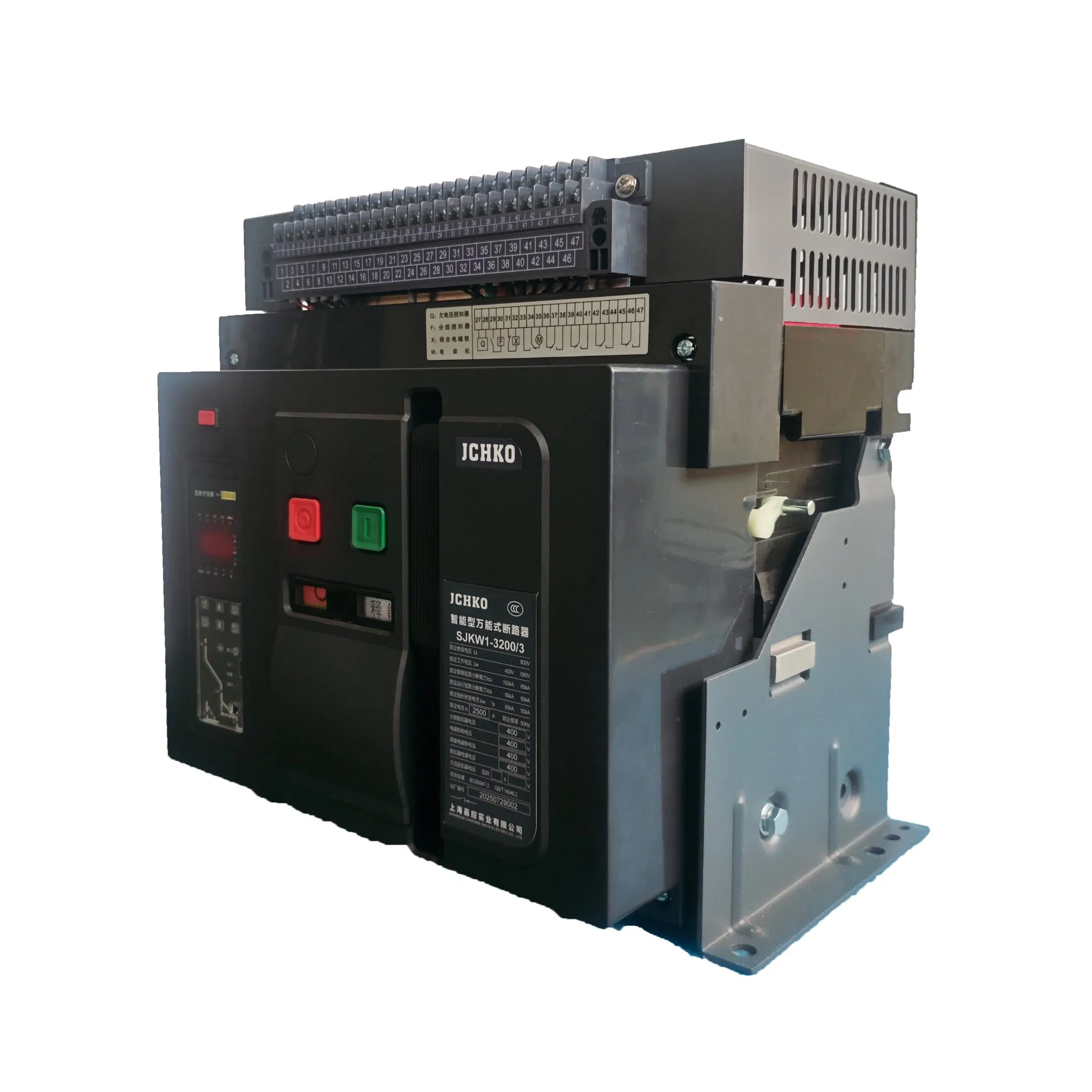

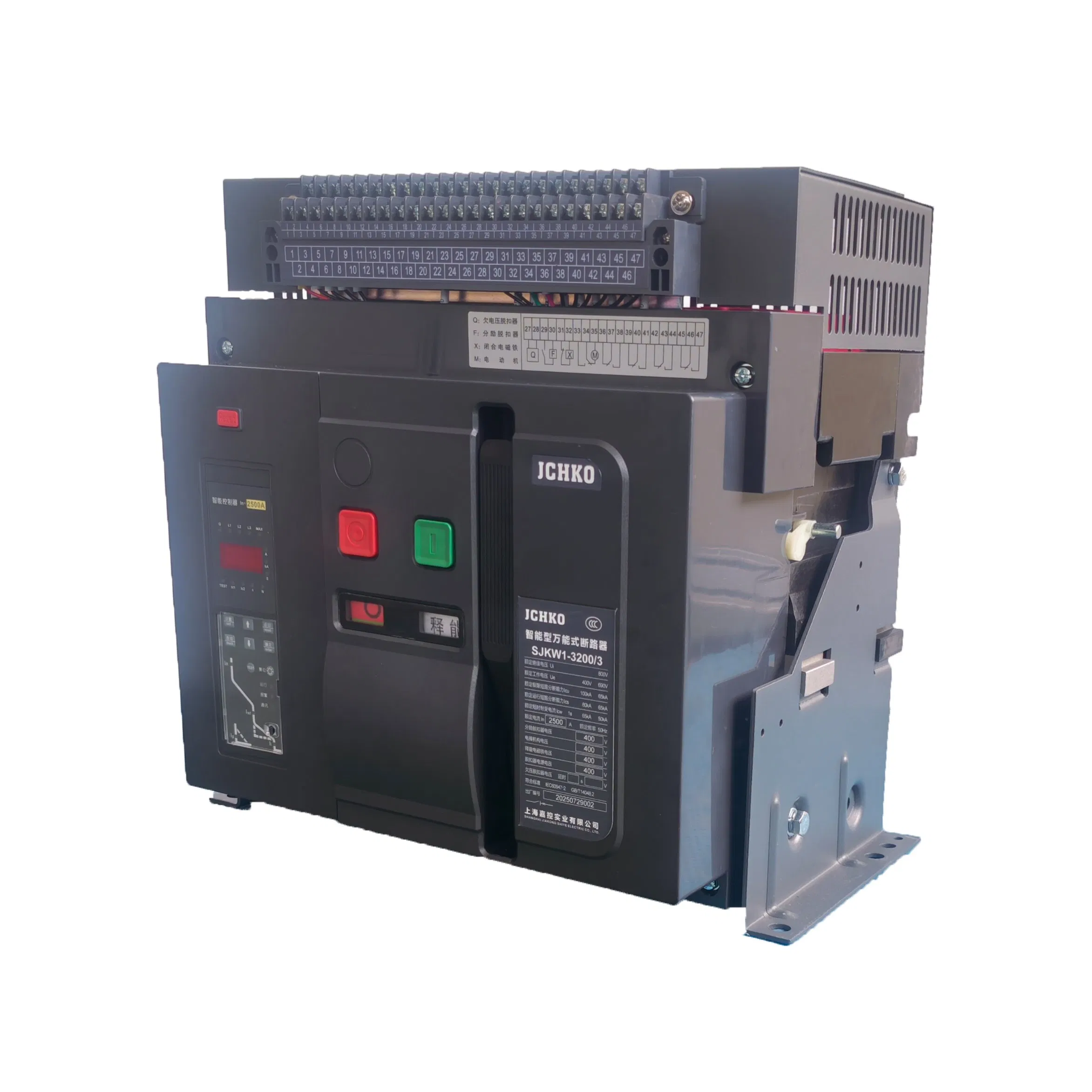

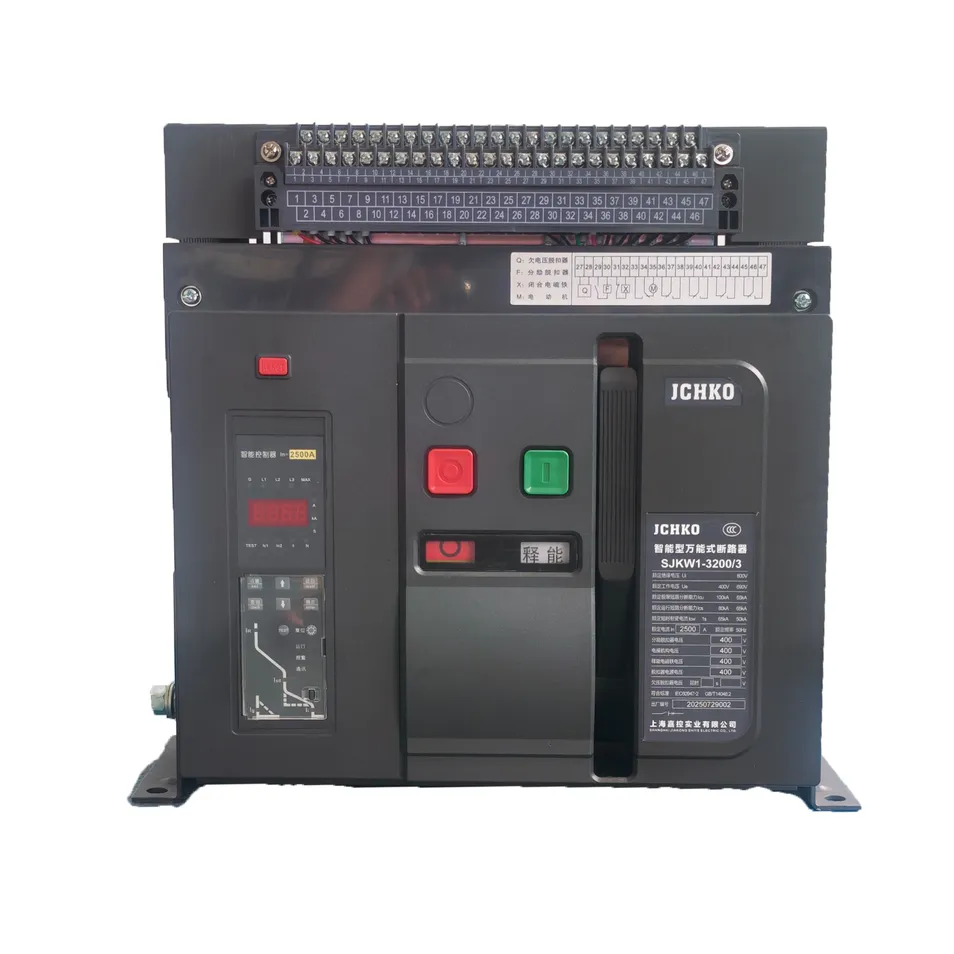

Disjuntor universal inteligente da série SJKW1

O disjuntor universal inteligente (ACB) SJKW1 é um dispositivo de proteção de alto desempenho concebido para sistemas de energia industriais e comerciais. Com uma gama de corrente de 200A-6300A e classificação de tensão de até 660V, assegura uma proteção fiável contra sobrecarga e curto-circuito. As suas funcionalidades avançadas de inteligência tornam-no ideal para redes de distribuição de energia modernas.

Principais características:

Ampla gama de corrente: Abrange 200A a 6300A para diversas aplicações.
Classificação de alta tensão: Suporta sistemas de 660V/690V.
Protecção inteligente: Unidade de controlo integrada para uma detecção precisa de avarias.
Design durável: Construção robusta para uma longa vida útil.
Compatibilidade de 50 Hz: Norma para sistemas industriais de energia.

Especificações Técnicas

Parâmetro	Especificação
Modelo	SJKW1
Corrente do fotograma	1600 A, 2000 A, 2500 A, 3200A, 4000 A, 6300A
Corrente nominal	200A-6300A
Tensão nominal	Até 660 V (690 V)
Frequência	50 Hz
Capacidade de quebra	Alta (em conformidade com a norma IEC 60947-2)
Vida mecânica	Mais de 20,000 operações

Modelo e Significado

SJK W 1 / _ _

Posição	Significado do Código
1	Número de pólos: 4 pólos marcados como 4, sem marcação para 3 pólos
2	Corrente nominal do nível da estrutura do disjuntor
3	Número de série do projeto
4	Disjuntor de inversão
5	Código de série do fabricante

Especificações de Funcionamento

Características de funcionamento do disjuntor

As características de funcionamento dos disjuntores são expressas pelo número de ciclos de funcionamento.

Corrente nominal do nível da estrutura (A)	Número total de ciclos de funcionamento
1600, 2000	10000
3200, 4000	5000
6300	2000

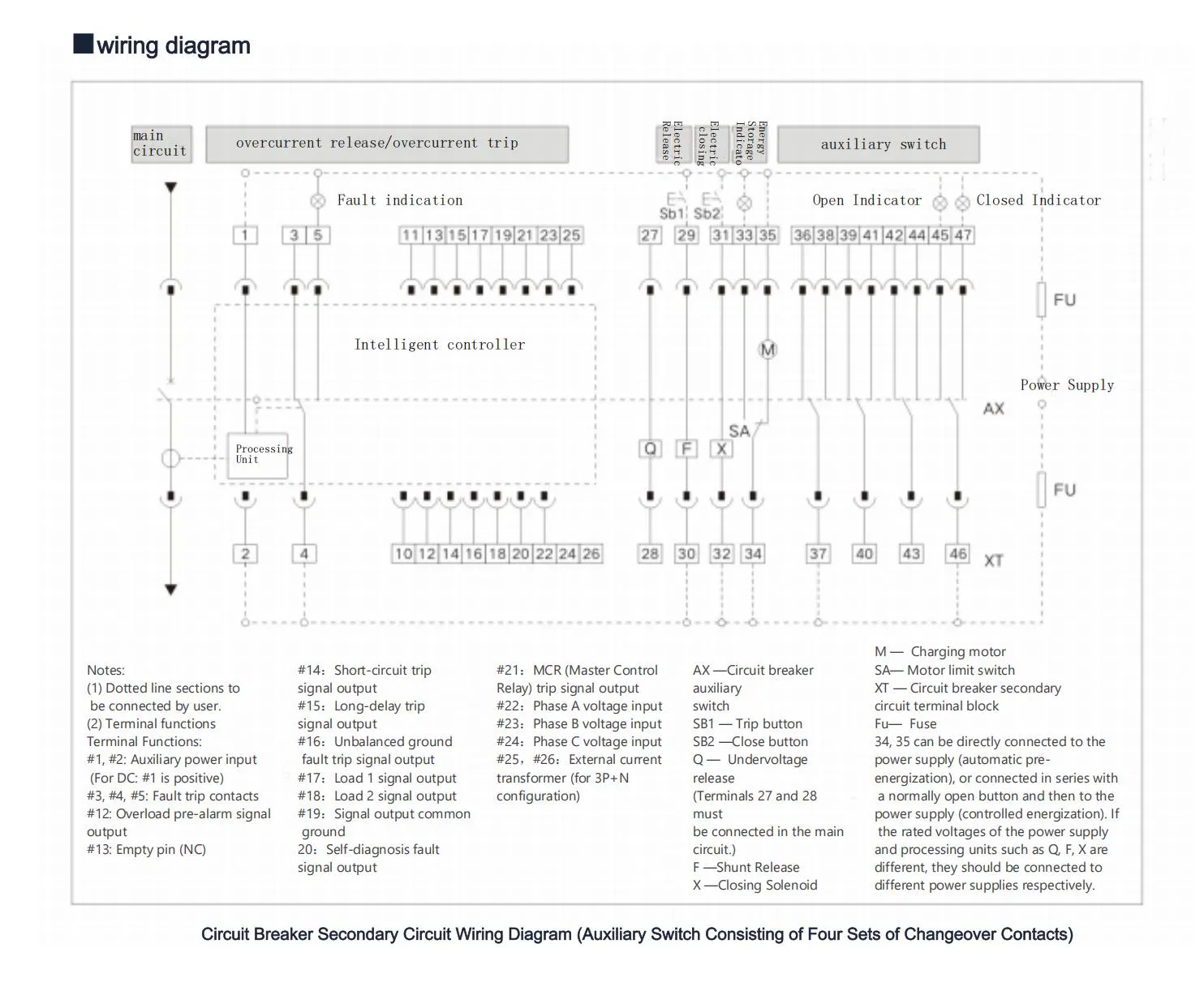

Tensões de funcionamento e requisitos de potência

Requisitos para libertação de shunt, libertação de subtensão, mecanismo de funcionamento motorizado, electroíman de fecho e controlador inteligente.

Item / Parâmetro	CA (50 Hz)		CC (DC)
Item / Parâmetro	220 V	380 V	110 V	220 V
Libertação do shunt	24 VA	36 VA	24 VA	24 VA
Libertação de subtensão	24 VA	36 VA	-	-
Electroíman de fecho	24 VA	36 VA	24 VA	24 VA
Mecanismo motorizado (2000 A)	85 VA	85 VA	85 VA	85 VA
Mecanismo motorizado (3200A, 4000A)	110 VA	110 VA	110 VA	110 VA
Mecanismo motorizado (6300A)	150 VA	150 VA	150 VA	150 VA
Tensão do controlador inteligente	AC220 V, AC380 V, DC220 V, DC110 V

Nota: A faixa de tensão operacional confiável é de 70% a 110% para liberação de shunt e de 80% a 110% para o eletroímã de fechamento e o mecanismo operacional.

Dados Técnicos e Desempenho

Corrente nominal do disjuntor

Corrente nominal do nível de fotograma (Inma)	Corrente nominal (em A)
1600	200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600
2000	200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000
3200	2000, 2500, 2900, 3200
4000	3200, 3600, 4000
6300	4000, 5000, 6300

Capacidade nominal de quebra de curto-circuito (distância de arco "zero")

Nível de corrente nominal (Inma)	Tensão	2000 A	3200 A	4000 A	6300 A
ICU (ka) o-Co Capacidade máxima	400 V	80	100	100	120
ICU (ka) o-Co Capacidade máxima	690 V	50	65	65	80
Nxlcu (ka)/cosφ Capacidade nominal	400 V	176/0.2	220/0.2	220/0.2	264/0.2
Nxlcu (ka)/cosφ Capacidade nominal	690 V	105/0.25	143/0.2	143/0.2	187/0.2
ICs (ka) o-CO-CO Capacidade de serviço	400 V	50	65	80	100
ICs (ka) o-CO-CO Capacidade de serviço	690 V	40	50	65	80
Icw (ka) 1s Resistência a curto prazo	400 V	50	65	65/80 (MCR)	85/100 (MCR)
Icw (ka) 1s Resistência a curto prazo	690 V	40	50	50/65 (MCR)	65/75 (MCR)

Nota: As capacidades de quebra são idênticas para a entrada de cabos superior e inferior.

Galeria e Estrutura Técnica

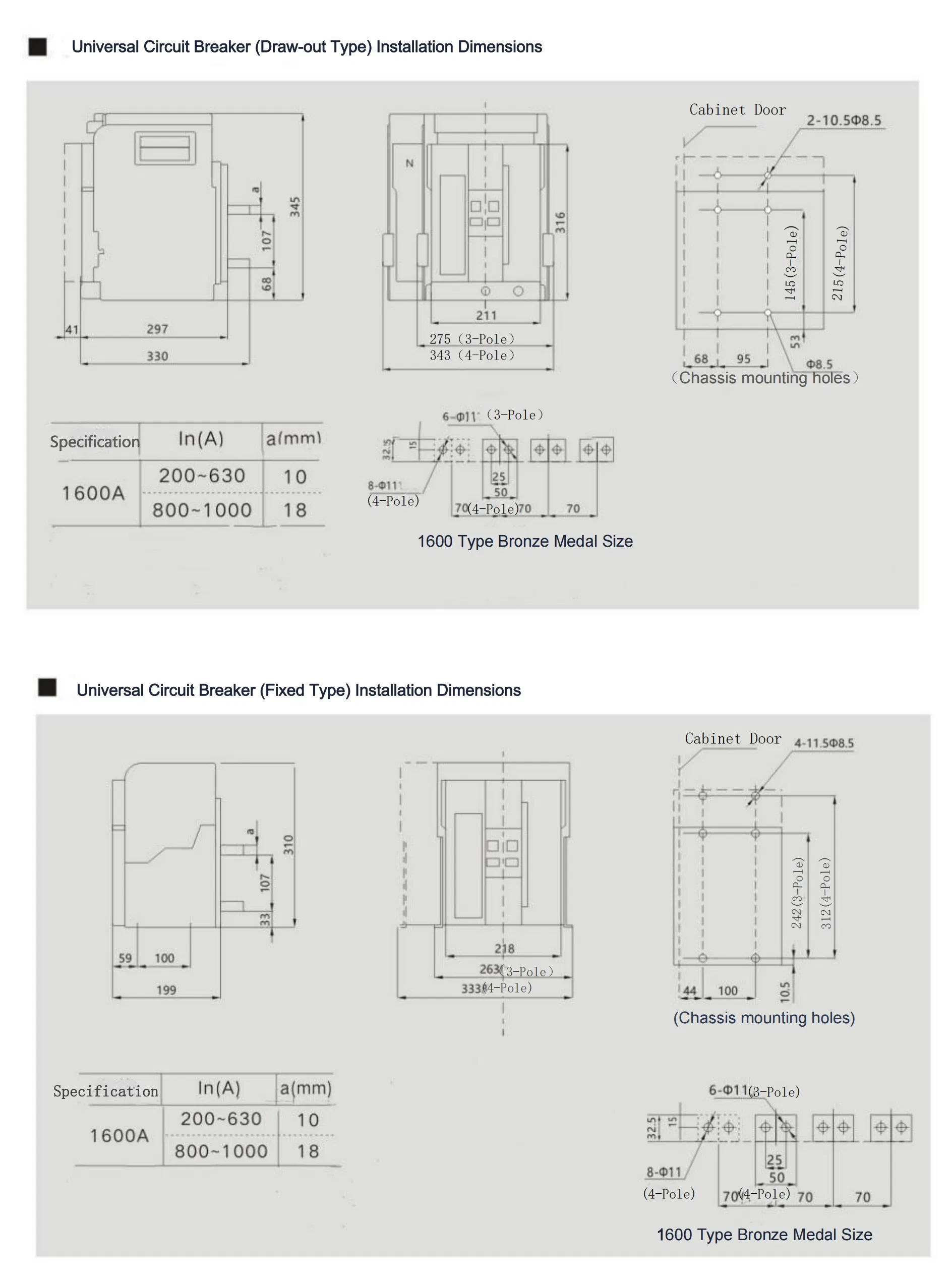

Dimensões e Instalação do Disjuntor SJKW1

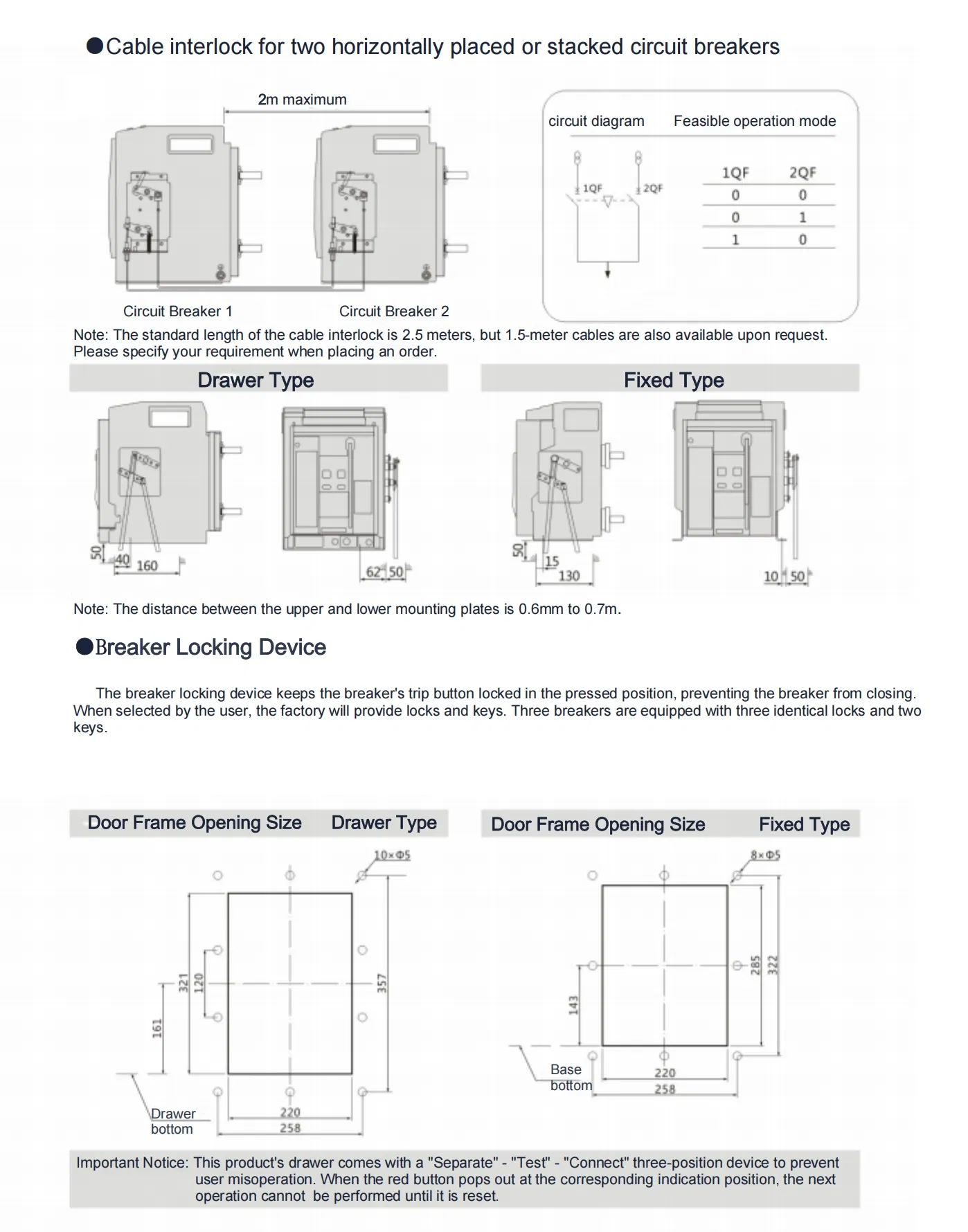

Especificações Estruturais do Disjuntor SJKW1

Componentes Internos do Disjuntor Inteligente

Perguntas Frequentes (FAQ)

Posso ter preços dos seus produtos?

Bem-vindo. Por favor, sinta-se à vontade para nos enviar uma mensagem através do formulário de contacto. Receberá a nossa resposta no prazo de 24 horas.

Podemos imprimir o nosso logótipo/website/nome da empresa nos produtos?

Sim, por favor informe o tamanho e o Código Pantone do logótipo para personalização.

Qual é o prazo para uma encomenda regular?

7-15 dias para quantidades inferiores a 1000 peças; para quantidades superiores, geralmente o prazo é de 20 dias.

Você inspeciona os produtos acabados?

Sim, cada etapa da produção e os produtos finais serão inspecionados pelo departamento de QC (Controlo de Qualidade) antes do envio.

Qual é a conformidade regulamentar do disjuntor SJKW1?

O disjuntor inteligente SJKW1 está em total conformidade com a norma internacional IEC 60947-2, atendendo a todos os requisitos de segurança e eficiência de quebra de circuito.

Quais são as opções de embalagem e envio para o disjuntor?

Oferecemos embalagens robustas e adequadas para transporte marítimo e terrestre internacional para garantir a integridade mecânica do disjuntor. Entre em contacto connosco para obter mais detalhes sobre opções específicas.
