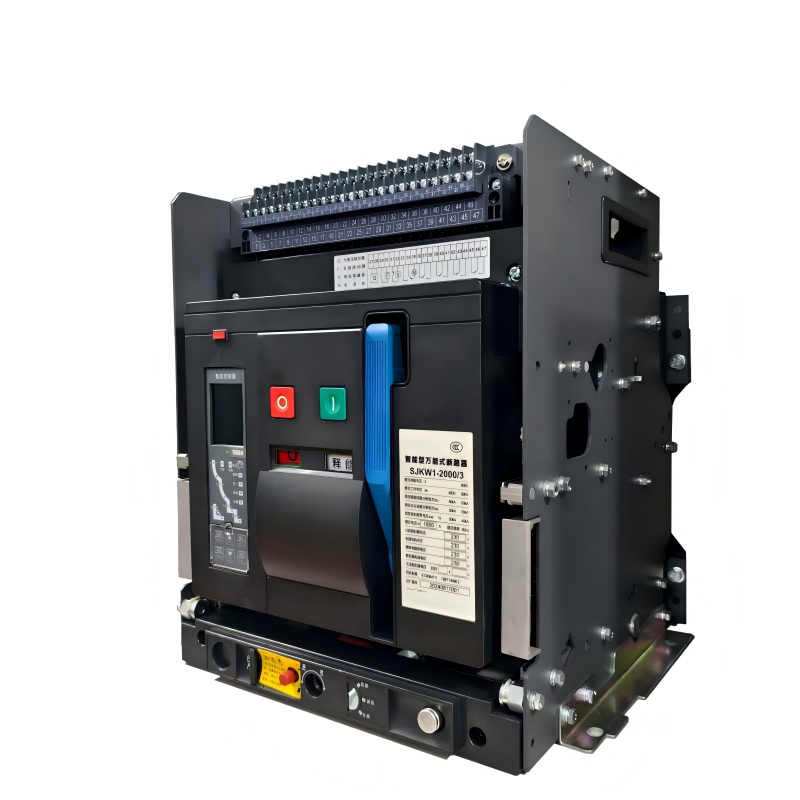

0220 Disjuntor Universal Sjkw1 200A-6300A 660V AC380V Proteção Inteligente

Costumização:	Disponível
Capacidade de Interrupção:	Disjuntores de Baixa Tensão
Operação:	Tipo de Armazenamento de Energia

Visão Geral - Informação Básica

N ° de Modelo SJKW1-2000

Velocidade Disjuntor de Tipo Normal

Meio de extinção de arco Ar

Instalação desenhar/fixo

Estrutura ACB

Número pólos 3p/4p

Tipo Disjuntor de circuito

Função Circuito convencional

Certificação ISO9001-2000, CE, CCC

Corrente nominal 2000A

ue (v) 400/415, 660/690

Frequência 50 / 60 hz

ui(u) 800

Pacote de Transporte caixas de madeira

Especificação 50,00cm * 40,00cm * 50,00cm

Código HS 8536200000

Capacidade de Produção 1000 unidades por semana

Descrição do Produto

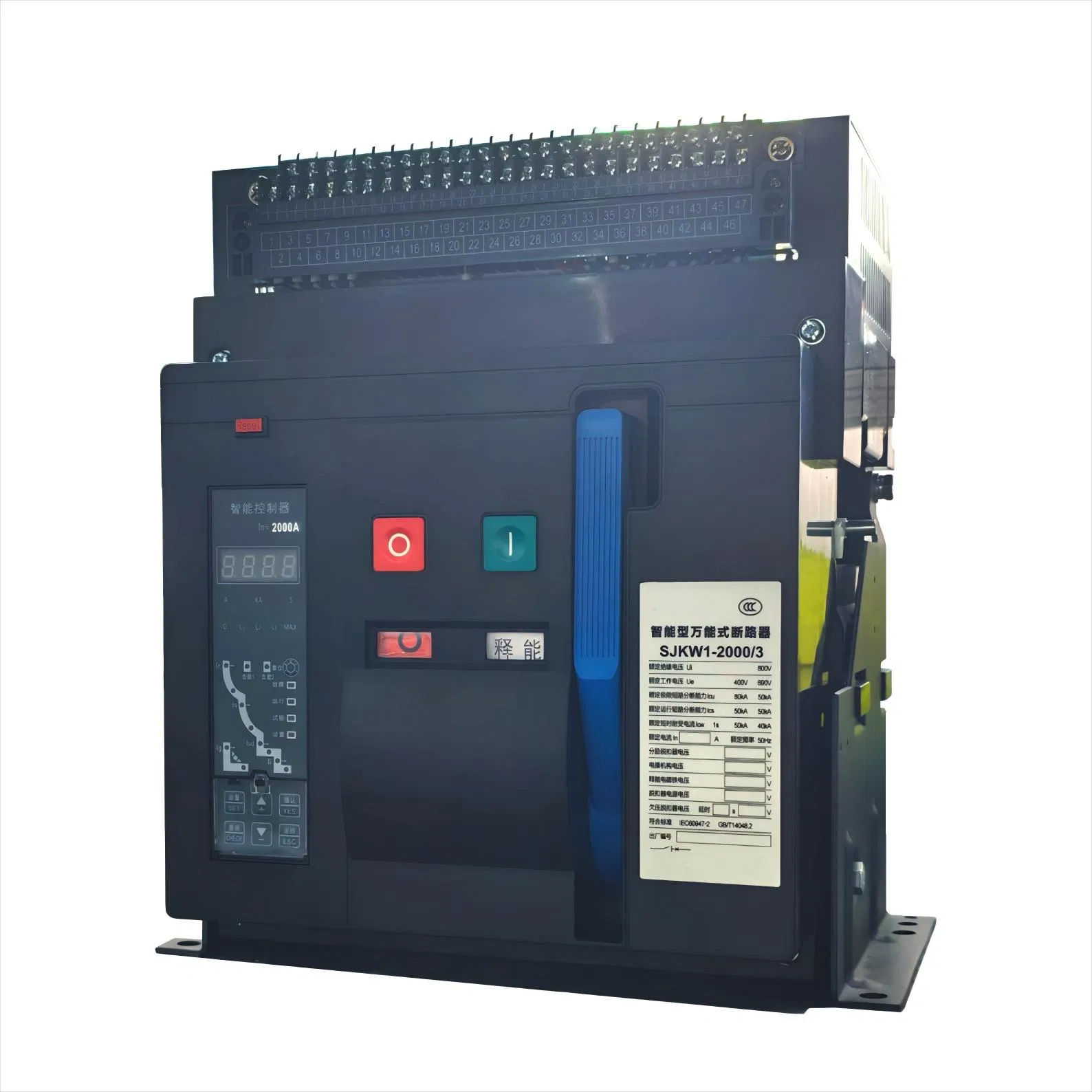

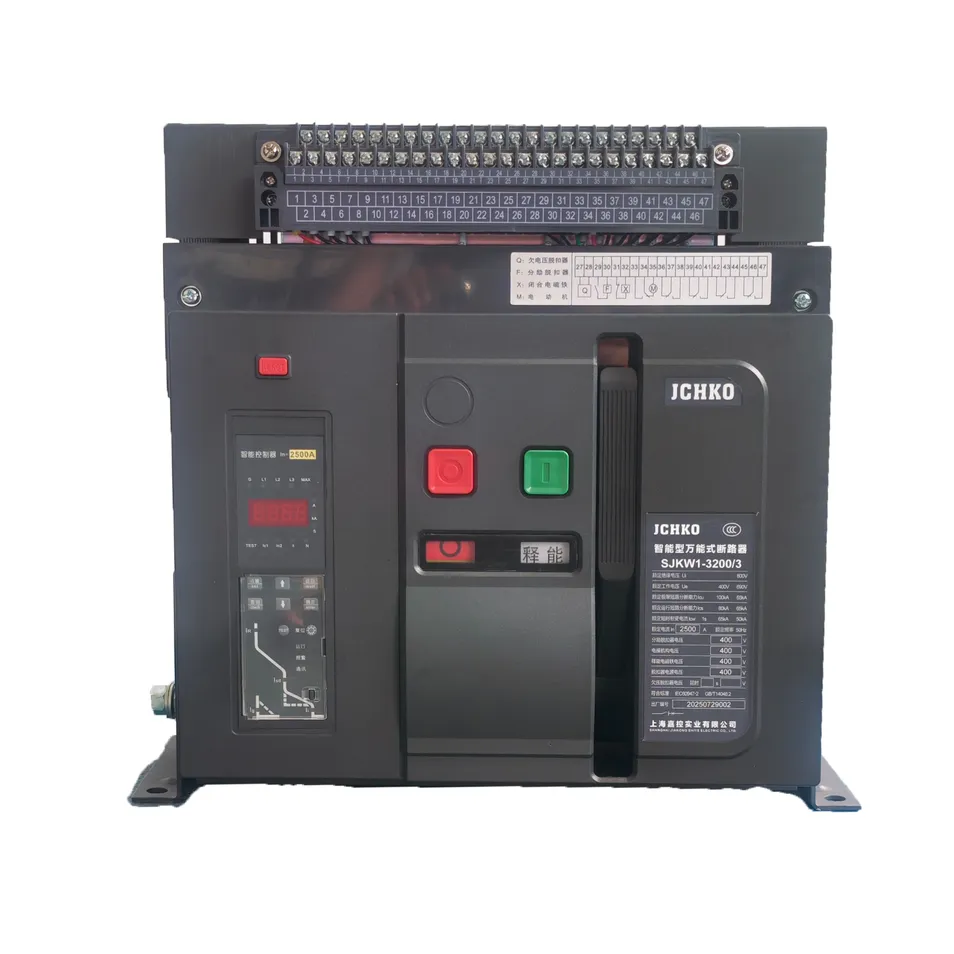

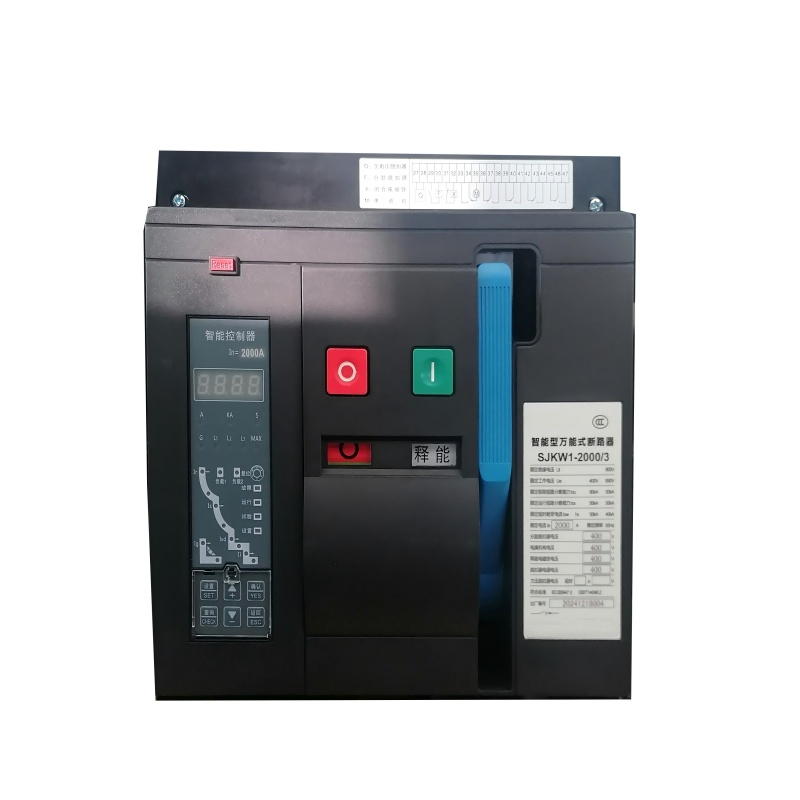

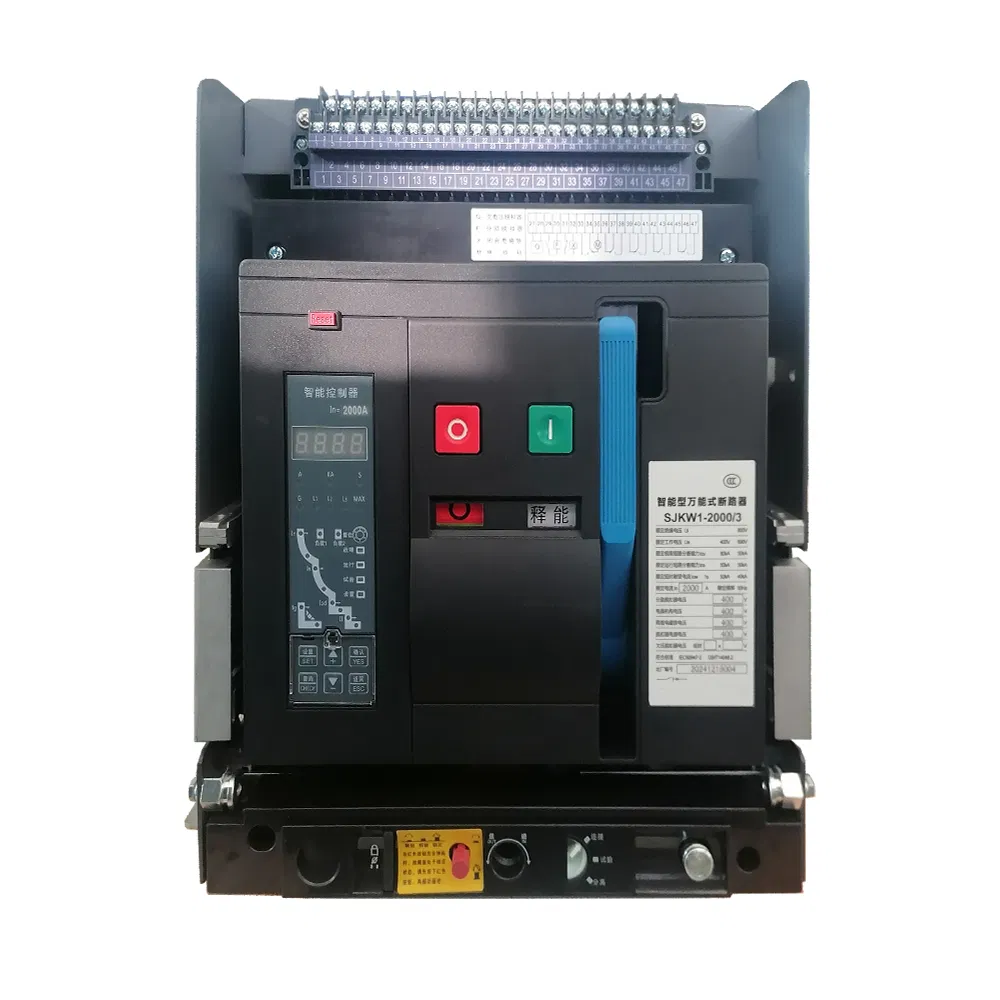

Disjuntor Universal Sjkw1 200A-6300A 660V AC380V Proteção Inteligente

Disjuntor universal inteligente da série SJKW1

O disjuntor universal inteligente (ACB) SJKW1 é um dispositivo de proteção de alto desempenho concebido para sistemas de energia industriais e comerciais. Com uma gama de corrente de 200A a 6300A e até classificação de tensão de 660 V, assegura uma proteção fiável contra sobrecarga e curto-circuito. As suas funcionalidades avançadas de inteligência tornam-no ideal para redes de distribuição de energia modernas.

Principais características:

Ampla gama de corrente: Abrange 200A a 6300A para diversas aplicações.
Classificação de alta tensão: Suporta sistemas de 660V/690V.
Protecção inteligente: Unidade de controlo integrada para uma detecção precisa de avarias.
Design durável: Construção robusta para uma longa vida útil.
Compatibilidade de 50 Hz: Norma para sistemas industriais de energia.

Especificações Técnicas Básicas
Modelo	SJKW1
Corrente do fotograma	1600 A, 2000 A, 2500 A, 3200A, 4000 A, 6300A
Corrente nominal	200A-6300A
Tensão nominal	Até 660 V (690 V)
Frequência	50 Hz
Capacidade de quebra	Alta (em conformidade com a norma IEC 60947-2)
Vida mecânica	Mais de 20,000 operações

Modelo e Significado

Designação do Modelo: SJK W 1 / [1] [2] [3] [4] [5]

Posição	Significado do Código
1	Número de pólos: 4 pólos marcados como 4, sem marcação para 3 pólos
2	Corrente nominal do nível da estrutura do disjuntor
3	Número de série do projeto
4	Disjuntor de inversão
5	Código de série da gama de produto

Especificações de Ciclos e Tensões de Funcionamento

Características de Funcionamento do Disjuntor (Ciclos de Operação)

Corrente nominal do nível da estrutura (A)	Número total de ciclos de funcionamento
1600, 2000	10000
3200, 4000	5000
6300	2000

Tensões de Funcionamento e Requisitos de Potência

Item / Potência necessária	CA (50 Hz)		DC
Item / Potência necessária	220 V	380 V	110 V	220 V
Libertação do shunt	24 VA	36 VA	24 VA	24 VA
Libertação de subtensão	24 VA	36 VA	-	-
Electroíman de fecho	24 VA	36 VA	24 VA	24 VA
Mecanismo motorizado (2000 A)	85 VA	85 VA	85 VA	85 VA
Mecanismo motorizado (3200A, 4000A)	110 VA	110 VA	110 VA	110 VA
Mecanismo motorizado (6300A)	150 VA	150 VA	150 VA	150 VA
Controlador Inteligente	AC220 V, AC380 V, DC220 V, DC110 V

* Nota: A faixa de tensão operacional confiável é de 70% a 110% para liberação de shunt e de 80% a 110% para o eletroímã de fechamento e o mecanismo operacional.

Dados Técnicos e Capacidade de Quebra

Corrente Nominal do Nível de Estrutura vs Corrente Nominal

Corrente nominal do nível de fotograma (Inma)	Corrente nominal (In A)
1600	200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600
2000	200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000
3200	2000, 2500, 2900, 3200
4000	3200, 3600, 4000
6300	4000, 5000, 6300

Capacidade de Quebra de Curto-Circuito (Distância de Arco Zero)

Parâmetro técnico / Nível Inma	2000	3200	4000	6300
ICU (ka) o-Co (400V / 690V)	80 / 50	100 / 65	100 / 65	120 / 80
Nxlcu (ka)/cosφ (400V / 690V)	176/0.2 \| 105/0.25	220/0.2 \| 143/0.2	220/0.2 \| 143/0.2	264/0.2 \| 187/0.2
ICs (ka) o-CO-CO (400V / 690V)	50 / 40	65 / 50	80 / 65	100 / 80
Icw (ka) 1s (400V / 690V)	50 / 40	65 / 50	65/80 (MCR) \| 50/65 (MCR)	85/100 (MCR) \| 65/75 (MCR)

Detalhamento Técnico do Disjuntor

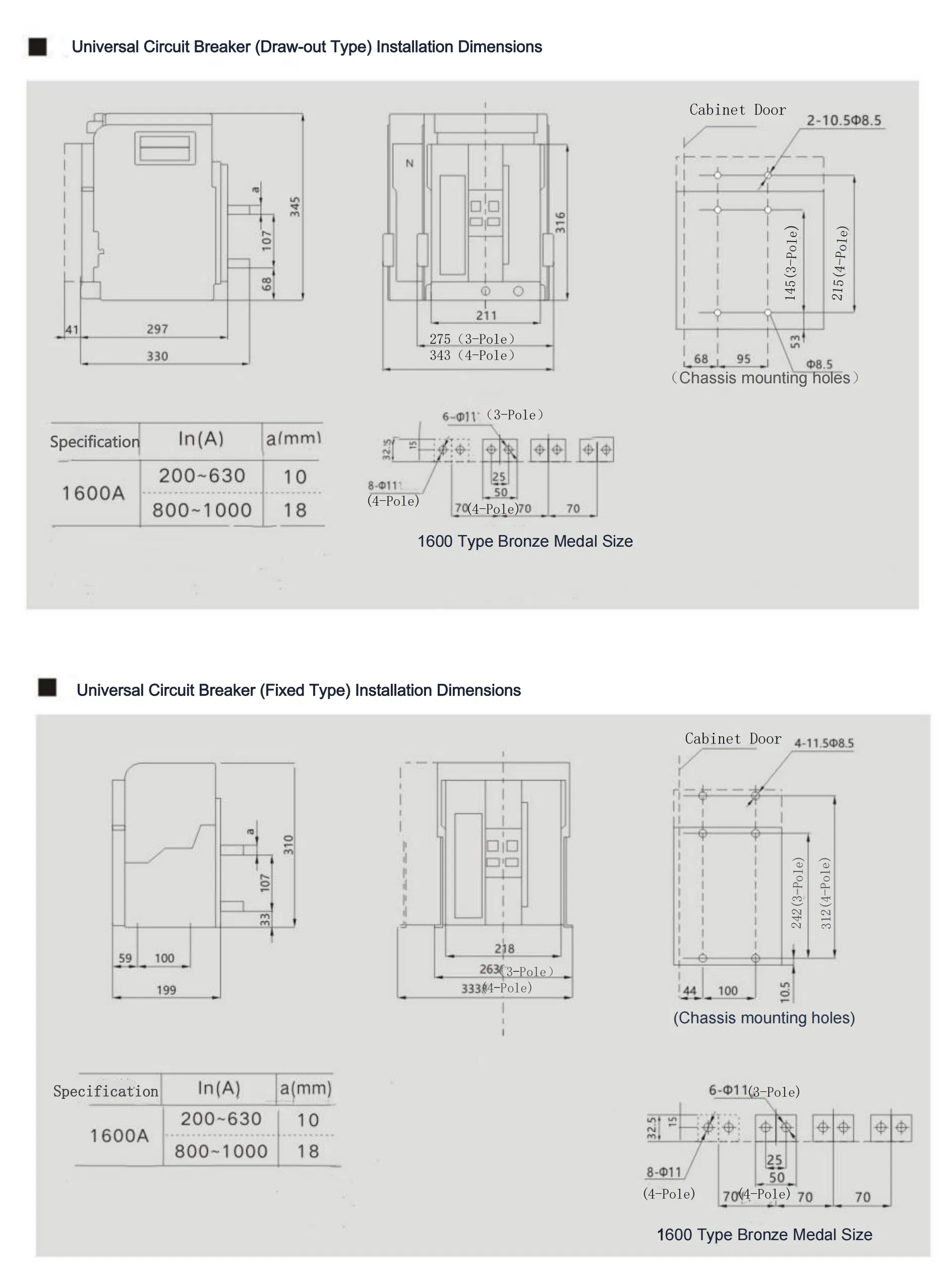

Detalhe técnico 1 Disjuntor Universal Sjkw1

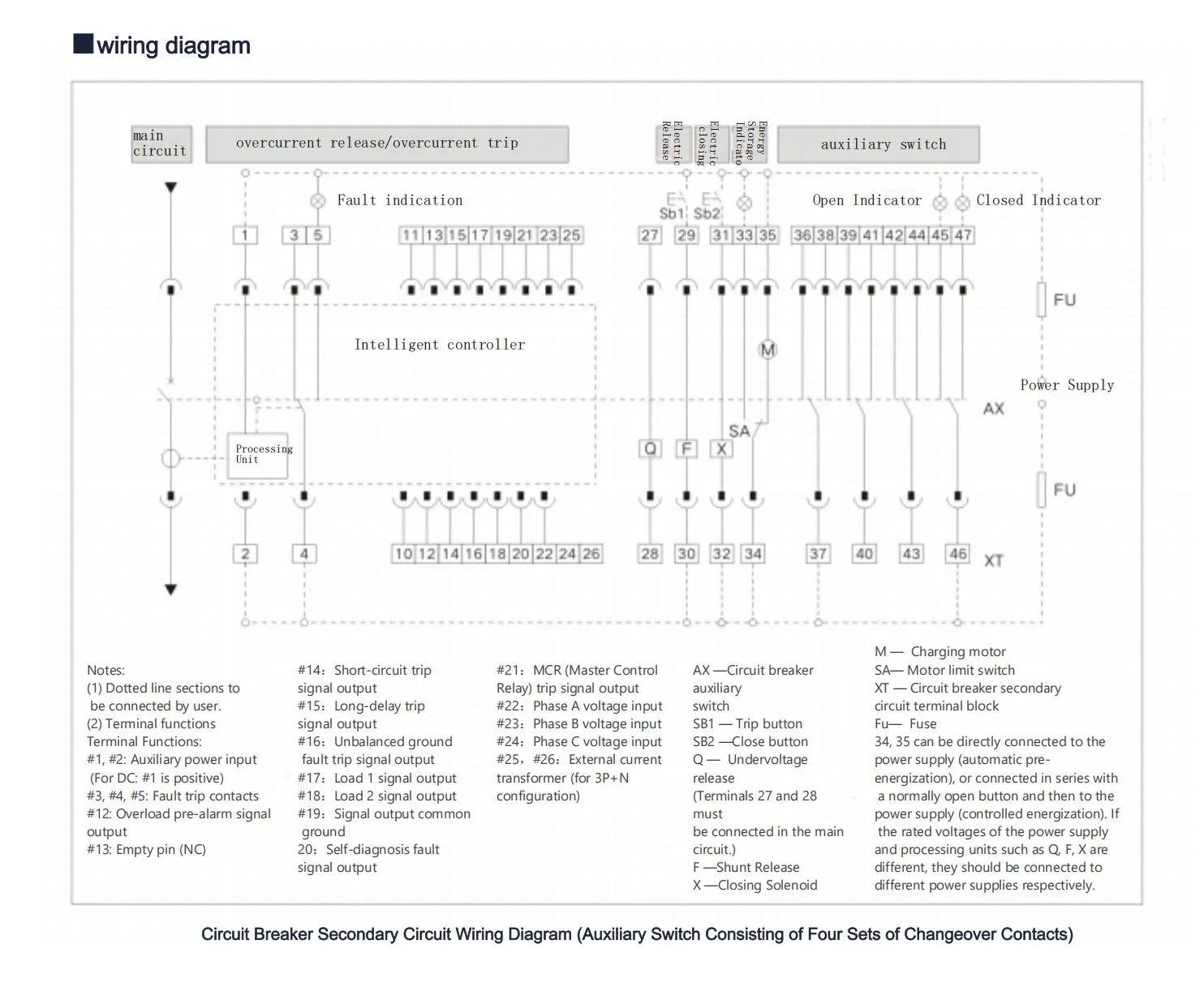

Detalhe técnico 2 Disjuntor Universal Sjkw1

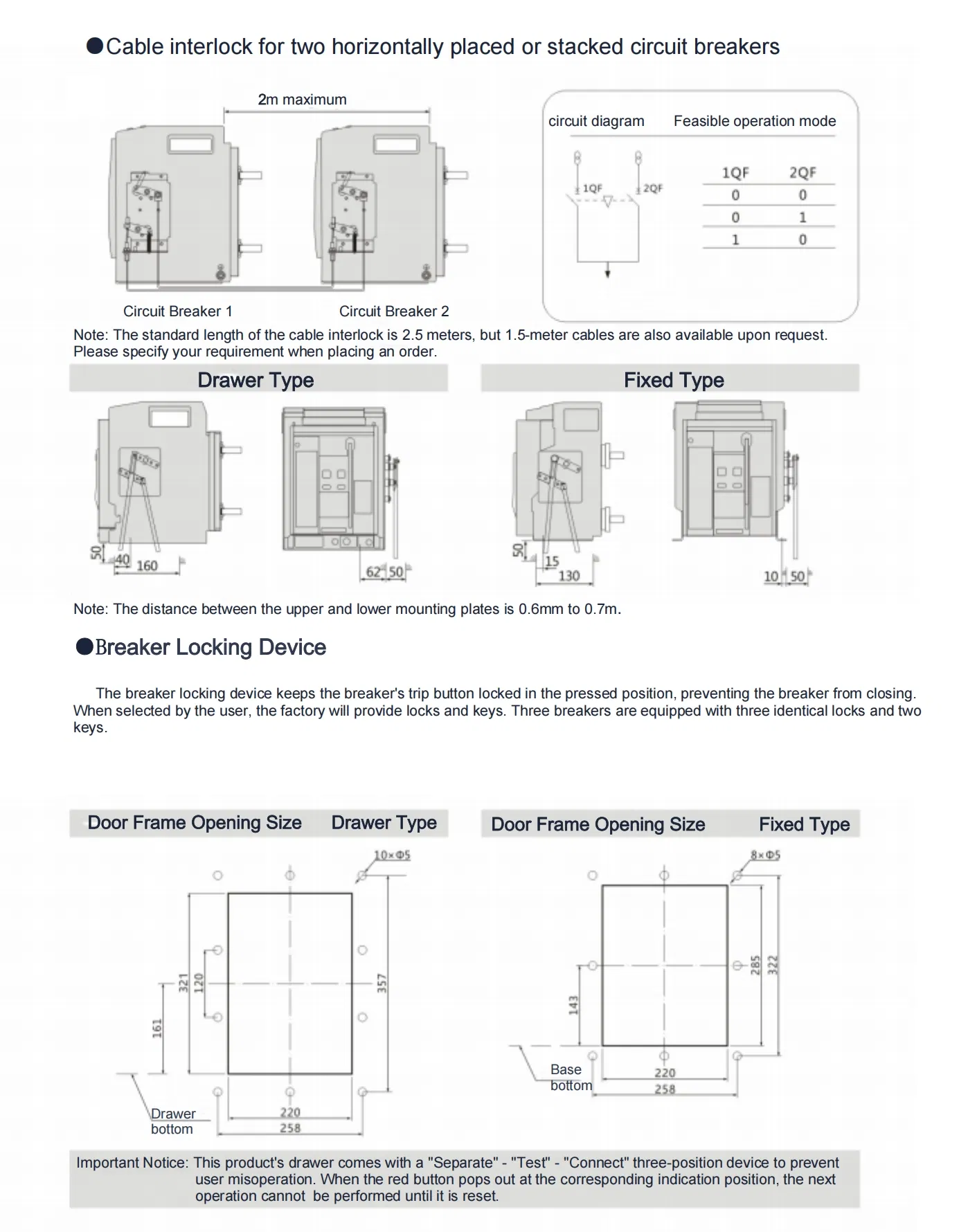

Detalhe técnico 3 Disjuntor Universal Sjkw1

Visão Geral das Instalações e Produção

Instalações de produção e controlo de qualidade

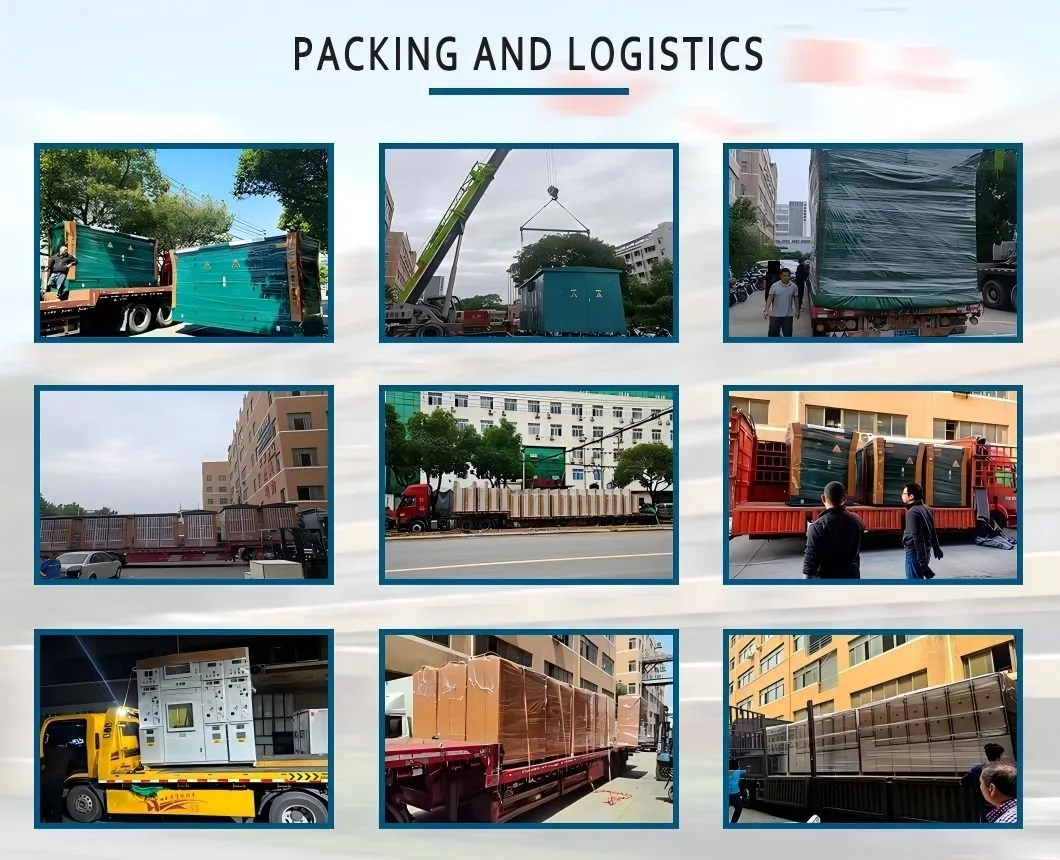

Embalagem e Envio

Embalagem

Caixas de madeira robustas de exportação para máxima proteção contra danos durante o trânsito marítimo e terrestre.

PERGUNTAS FREQUENTES (FAQ)

1. Como posso obter a cotação dos disjuntores SJKW1?

Pode solicitar uma cotação enviando os seus requisitos técnicos através do formulário de contacto do nosso site. Responderemos no prazo de 24 horas.

2. É possível personalizar os produtos com o logotipo ou nome da nossa marca?

Sim, aceitamos personalização OEM/ODM. Por favor, forneça o tamanho e o código Pantone do seu logotipo para a análise da nossa equipa técnica.

3. Qual é o prazo de entrega padrão para os pedidos?

O prazo é de 7 a 15 dias para encomendas inferiores a 1000 unidades. Para volumes de produção maiores, o prazo padrão é de cerca de 20 dias.

4. Como é realizado o controlo de qualidade dos disjuntores?

Cada etapa da produção e todos os produtos finais são rigorosamente testados e inspecionados pelo nosso departamento de controlo de qualidade (QC) antes de serem embalados para envio.

5. Quais são os principais cenários de aplicação do SJKW1 ACB?

O disjuntor universal inteligente SJKW1 é amplamente utilizado em sistemas de distribuição de energia industriais e comerciais para proteção confiável de circuitos contra sobrecargas, subtensões e curto-circuitos.

6. Qual é a vida útil mecânica garantida para o modelo SJKW1?

Dependendo da corrente nominal do nível de estrutura, a vida mecânica pode superar 20.000 operações para o modelo SJKW1, garantindo alta durabilidade e estabilidade operacional contínua.
